Відвал динамічної дії

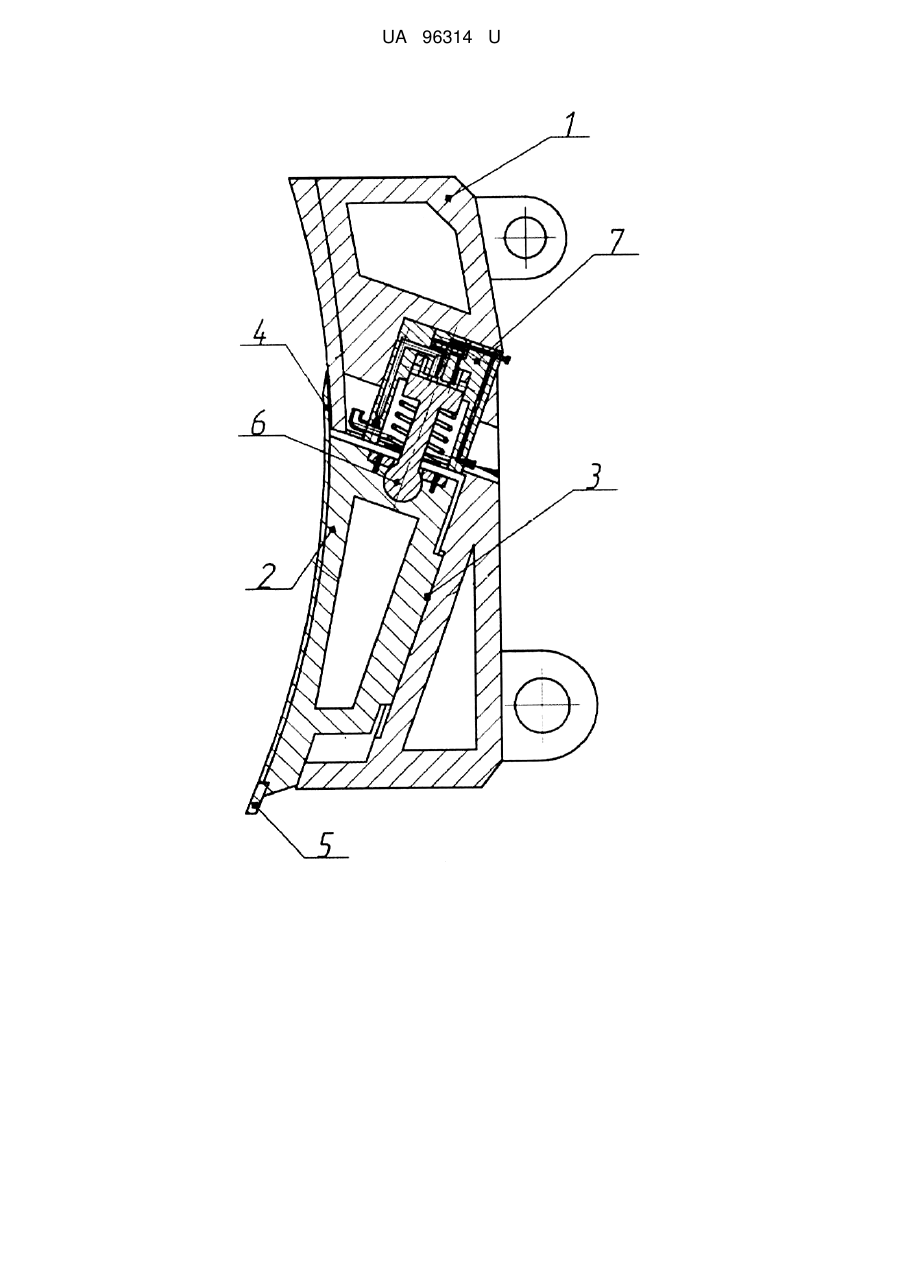

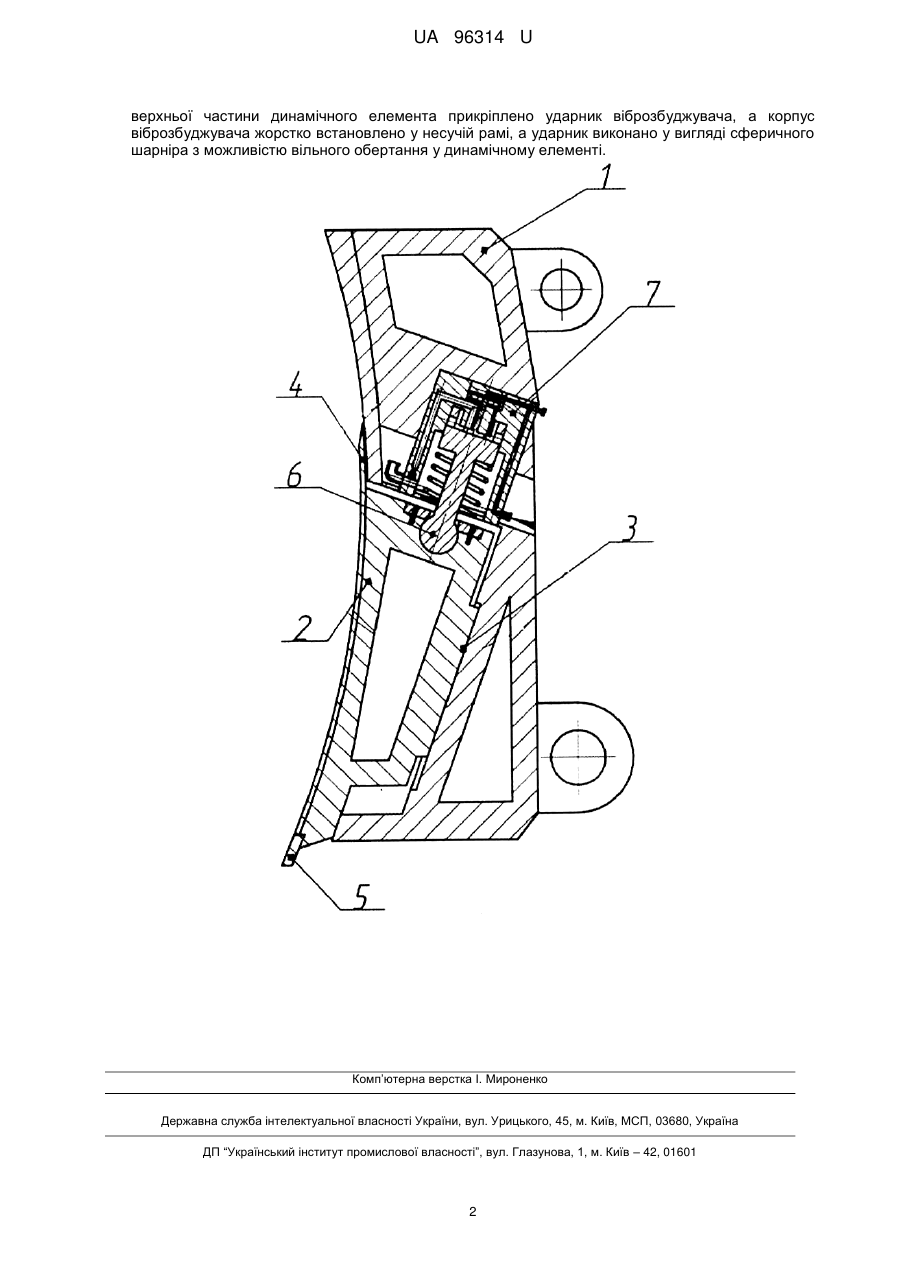

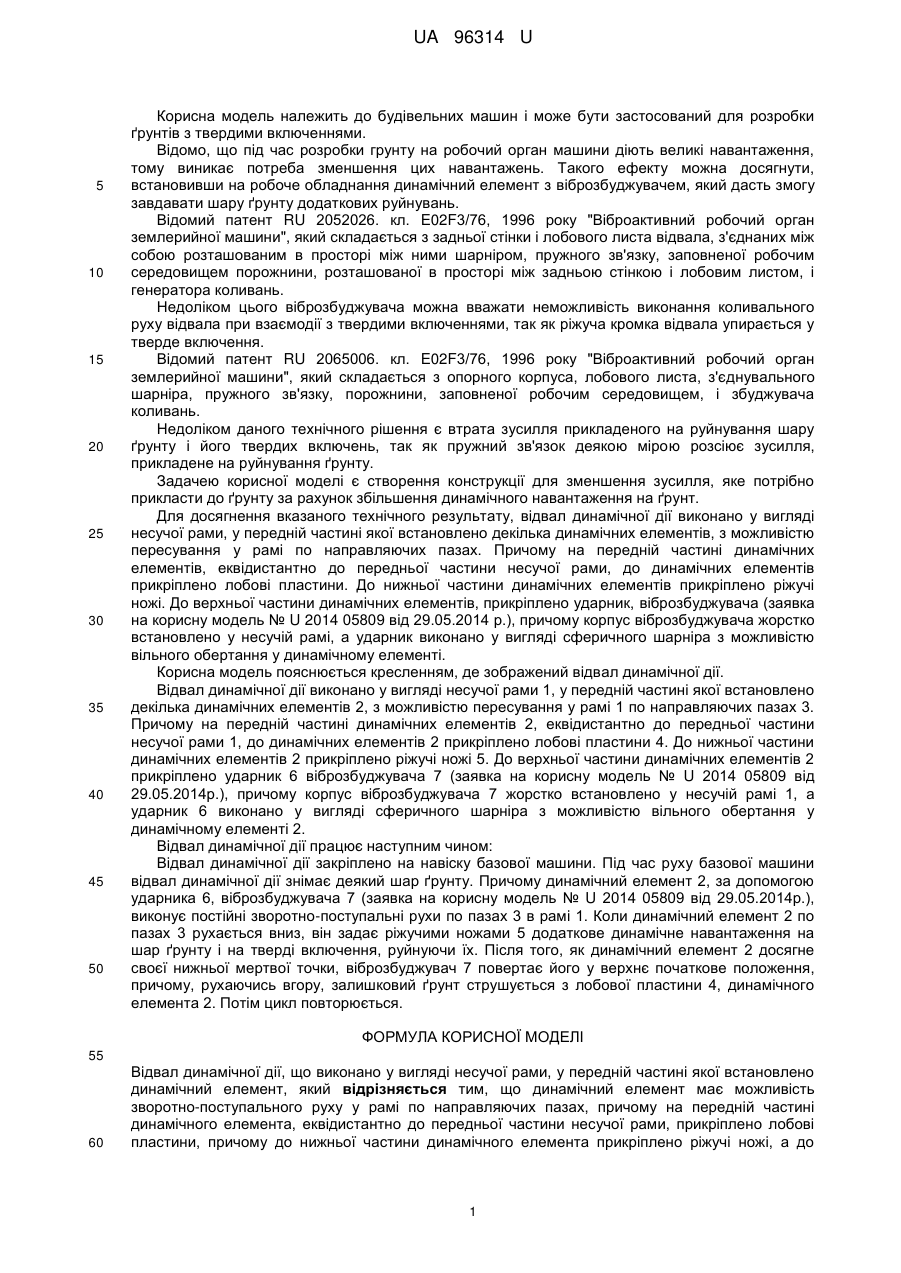

Реферат: UA 96314 U UA 96314 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до будівельних машин і може бути застосований для розробки ґрунтів з твердими включеннями. Відомо, що під час розробки грунту на робочий орган машини діють великі навантаження, тому виникає потреба зменшення цих навантажень. Такого ефекту можна досягнути, встановивши на робоче обладнання динамічний елемент з віброзбуджувачем, який дасть змогу завдавати шару ґрунту додаткових руйнувань. Відомий патент RU 2052026. кл. E02F3/76, 1996 року "Віброактивний робочий орган землерийної машини", який складається з задньої стінки і лобового листа відвала, з'єднаних між собою розташованим в просторі між ними шарніром, пружного зв'язку, заповненої робочим середовищем порожнини, розташованої в просторі між задньою стінкою і лобовим листом, і генератора коливань. Недоліком цього віброзбуджувача можна вважати неможливість виконання коливального руху відвала при взаємодії з твердими включеннями, так як ріжуча кромка відвала упирається у тверде включення. Відомий патент RU 2065006. кл. E02F3/76, 1996 року "Віброактивний робочий орган землерийної машини", який складається з опорного корпуса, лобового листа, з'єднувального шарніра, пружного зв'язку, порожнини, заповненої робочим середовищем, і збуджувача коливань. Недоліком даного технічного рішення є втрата зусилля прикладеного на руйнування шару ґрунту і його твердих включень, так як пружний зв'язок деякою мірою розсіює зусилля, прикладене на руйнування ґрунту. Задачею корисної моделі є створення конструкції для зменшення зусилля, яке потрібно прикласти до ґрунту за рахунок збільшення динамічного навантаження на ґрунт. Для досягнення вказаного технічного результату, відвал динамічної дії виконано у вигляді несучої рами, у передній частині якої встановлено декілька динамічних елементів, з можливістю пересування у рамі по направляючих пазах. Причому на передній частині динамічних елементів, еквідистантно до передньої частини несучої рами, до динамічних елементів прикріплено лобові пластини. До нижньої частини динамічних елементів прикріплено ріжучі ножі. До верхньої частини динамічних елементів, прикріплено ударник, віброзбуджувача (заявка на корисну модель № U 2014 05809 від 29.05.2014 р.), причому корпус віброзбуджувача жорстко встановлено у несучій рамі, а ударник виконано у вигляді сферичного шарніра з можливістю вільного обертання у динамічному елементі. Корисна модель пояснюється кресленням, де зображений відвал динамічної дії. Відвал динамічної дії виконано у вигляді несучої рами 1, у передній частині якої встановлено декілька динамічних елементів 2, з можливістю пересування у рамі 1 по направляючих пазах 3. Причому на передній частині динамічних елементів 2, еквідистантно до передньої частини несучої рами 1, до динамічних елементів 2 прикріплено лобові пластини 4. До нижньої частини динамічних елементів 2 прикріплено ріжучі ножі 5. До верхньої частини динамічних елементів 2 прикріплено ударник 6 віброзбуджувача 7 (заявка на корисну модель № U 2014 05809 від 29.05.2014р.), причому корпус віброзбуджувача 7 жорстко встановлено у несучій рамі 1, а ударник 6 виконано у вигляді сферичного шарніра з можливістю вільного обертання у динамічному елементі 2. Відвал динамічної дії працює наступним чином: Відвал динамічної дії закріплено на навіску базової машини. Під час руху базової машини відвал динамічної дії знімає деякий шар ґрунту. Причому динамічний елемент 2, за допомогою ударника 6, віброзбуджувача 7 (заявка на корисну модель № U 2014 05809 від 29.05.2014р.), виконує постійні зворотно-поступальні рухи по пазах 3 в рамі 1. Коли динамічний елемент 2 по пазах 3 рухається вниз, він задає ріжучими ножами 5 додаткове динамічне навантаження на шар ґрунту і на тверді включення, руйнуючи їх. Після того, як динамічний елемент 2 досягне своєї нижньої мертвої точки, віброзбуджувач 7 повертає його у верхнє початкове положення, причому, рухаючись вгору, залишковий ґрунт струшується з лобової пластини 4, динамічного елемента 2. Потім цикл повторюється. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Відвал динамічної дії, що виконано у вигляді несучої рами, у передній частині якої встановлено динамічний елемент, який відрізняється тим, що динамічний елемент має можливість зворотно-поступального руху у рамі по направляючих пазах, причому на передній частині динамічного елемента, еквідистантно до передньої частини несучої рами, прикріплено лобові пластини, причому до нижньої частини динамічного елемента прикріплено ріжучі ножі, а до 1 UA 96314 U верхньої частини динамічного елемента прикріплено ударник віброзбуджувача, а корпус віброзбуджувача жорстко встановлено у несучій рамі, а ударник виконано у вигляді сферичного шарніра з можливістю вільного обертання у динамічному елементі. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
