Дозатор-живильник фібрової арматури

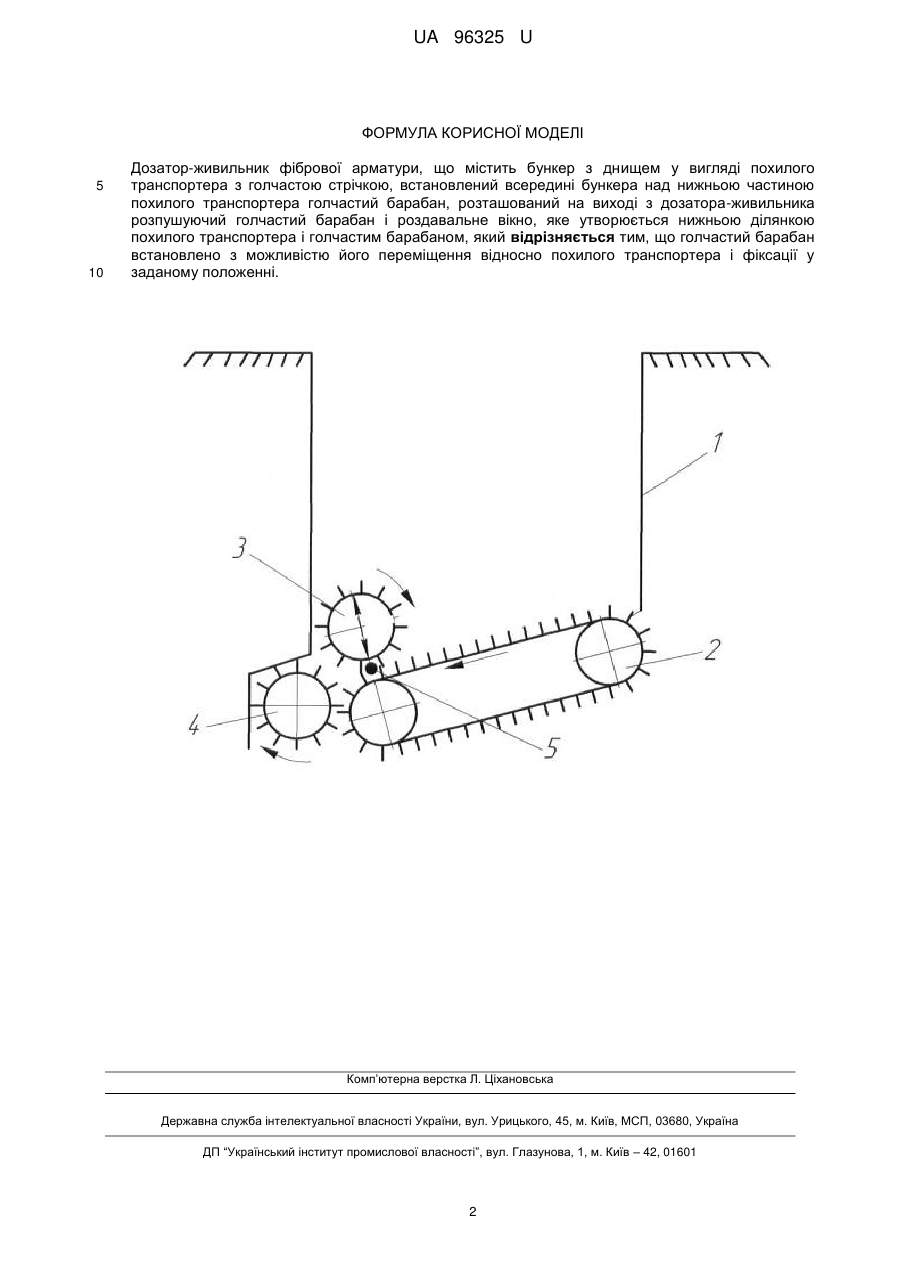

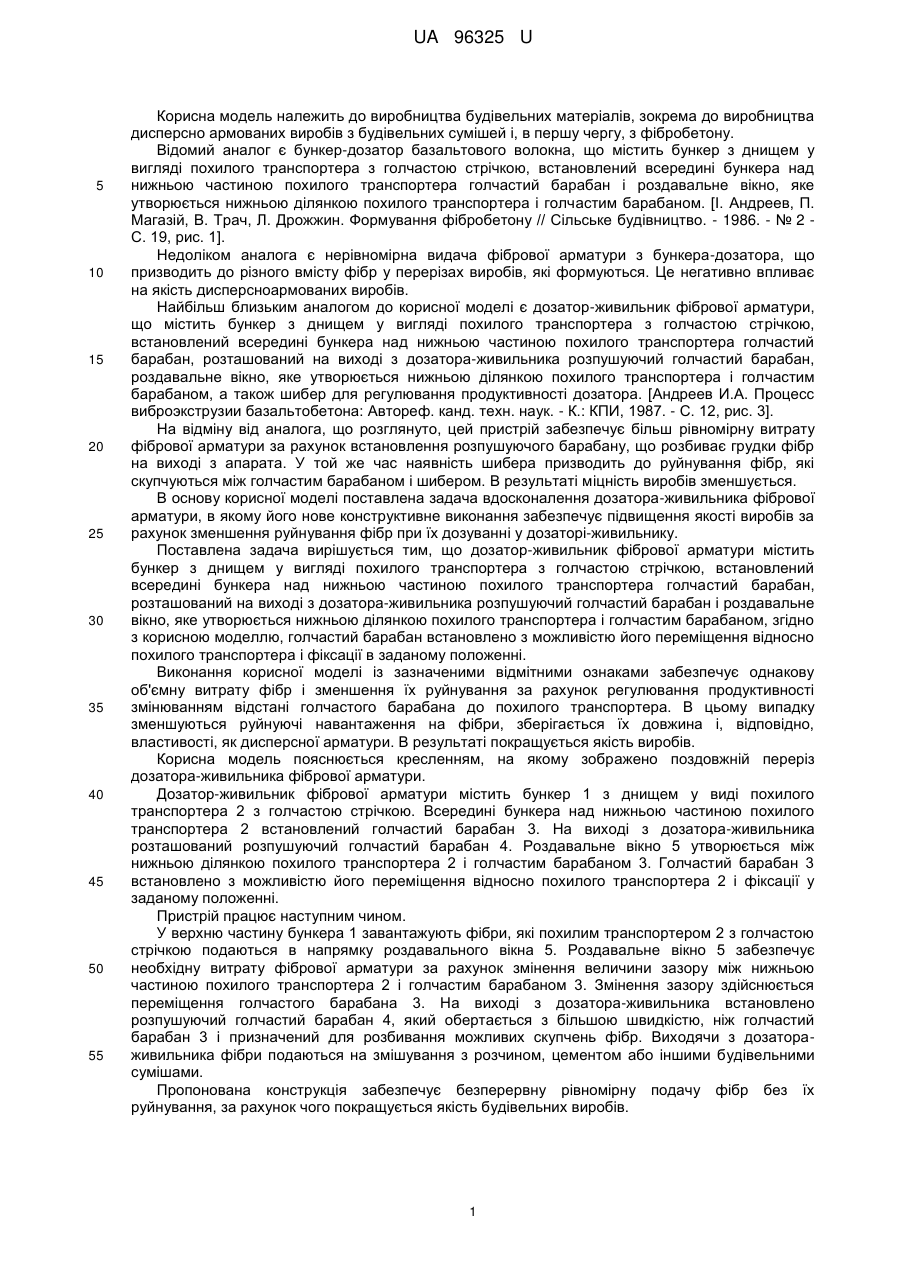

Реферат: Дозатор-живильник фібрової арматури містить бункер з днищем у вигляді похилого транспортера з голчастою стрічкою. Голчастий барабан встановлений всередині бункера над нижньою частиною похилого транспортера. Розпушуючий голчастий барабан розташований на виході з дозатора-живильника. Вікно утворюється нижньою ділянкою похилого транспортера і голчастим барабаном. Голчастий барабан встановлено з можливістю його переміщення відносно похилого транспортера і фіксації у заданому положенні. UA 96325 U (54) ДОЗАТОР-ЖИВИЛЬНИК ФІБРОВОЇ АРМАТУРИ UA 96325 U UA 96325 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до виробництва будівельних матеріалів, зокрема до виробництва дисперсно армованих виробів з будівельних сумішей і, в першу чергу, з фібробетону. Відомий аналог є бункер-дозатор базальтового волокна, що містить бункер з днищем у вигляді похилого транспортера з голчастою стрічкою, встановлений всередині бункера над нижньою частиною похилого транспортера голчастий барабан і роздавальне вікно, яке утворюється нижньою ділянкою похилого транспортера і голчастим барабаном. [І. Андреев, П. Магазій, В. Трач, Л. Дрожжин. Формування фібробетону // Сільське будівництво. - 1986. - № 2 С. 19, рис. 1]. Недоліком аналога є нерівномірна видача фібрової арматури з бункера-дозатора, що призводить до різного вмісту фібр у перерізах виробів, які формуються. Це негативно впливає на якість дисперсноармованих виробів. Найбільш близьким аналогом до корисної моделі є дозатор-живильник фібрової арматури, що містить бункер з днищем у вигляді похилого транспортера з голчастою стрічкою, встановлений всередині бункера над нижньою частиною похилого транспортера голчастий барабан, розташований на виході з дозатора-живильника розпушуючий голчастий барабан, роздавальне вікно, яке утворюється нижньою ділянкою похилого транспортера і голчастим барабаном, а також шибер для регулювання продуктивності дозатора. [Андреев И.А. Процесс виброэкструзии базальтобетона: Автореф. канд. техн. наук. - К.: КПИ, 1987. - С. 12, рис. 3]. На відміну від аналога, що розглянуто, цей пристрій забезпечує більш рівномірну витрату фібрової арматури за рахунок встановлення розпушуючого барабану, що розбиває грудки фібр на виході з апарата. У той же час наявність шибера призводить до руйнування фібр, які скупчуються між голчастим барабаном і шибером. В результаті міцність виробів зменшується. В основу корисної моделі поставлена задача вдосконалення дозатора-живильника фібрової арматури, в якому його нове конструктивне виконання забезпечує підвищення якості виробів за рахунок зменшення руйнування фібр при їх дозуванні у дозаторі-живильнику. Поставлена задача вирішується тим, що дозатор-живильник фібрової арматури містить бункер з днищем у вигляді похилого транспортера з голчастою стрічкою, встановлений всередині бункера над нижньою частиною похилого транспортера голчастий барабан, розташований на виході з дозатора-живильника розпушуючий голчастий барабан і роздавальне вікно, яке утворюється нижньою ділянкою похилого транспортера і голчастим барабаном, згідно з корисною моделлю, голчастий барабан встановлено з можливістю його переміщення відносно похилого транспортера і фіксації в заданому положенні. Виконання корисної моделі із зазначеними відмітними ознаками забезпечує однакову об'ємну витрату фібр і зменшення їх руйнування за рахунок регулювання продуктивності змінюванням відстані голчастого барабана до похилого транспортера. В цьому випадку зменшуються руйнуючі навантаження на фібри, зберігається їх довжина і, відповідно, властивості, як дисперсної арматури. В результаті покращується якість виробів. Корисна модель пояснюється кресленням, на якому зображено поздовжній переріз дозатора-живильника фібрової арматури. Дозатор-живильник фібрової арматури містить бункер 1 з днищем у виді похилого транспортера 2 з голчастою стрічкою. Всередині бункера над нижньою частиною похилого транспортера 2 встановлений голчастий барабан 3. На виході з дозатора-живильника розташований розпушуючий голчастий барабан 4. Роздавальне вікно 5 утворюється між нижньою ділянкою похилого транспортера 2 і голчастим барабаном 3. Голчастий барабан 3 встановлено з можливістю його переміщення відносно похилого транспортера 2 і фіксації у заданому положенні. Пристрій працює наступним чином. У верхню частину бункера 1 завантажують фібри, які похилим транспортером 2 з голчастою стрічкою подаються в напрямку роздавального вікна 5. Роздавальне вікно 5 забезпечує необхідну витрату фібрової арматури за рахунок змінення величини зазору між нижньою частиною похилого транспортера 2 і голчастим барабаном 3. Змінення зазору здійснюється переміщення голчастого барабана 3. На виході з дозатора-живильника встановлено розпушуючий голчастий барабан 4, який обертається з більшою швидкістю, ніж голчастий барабан 3 і призначений для розбивання можливих скупчень фібр. Виходячи з дозатораживильника фібри подаються на змішування з розчином, цементом або іншими будівельними сумішами. Пропонована конструкція забезпечує безперервну рівномірну подачу фібр без їх руйнування, за рахунок чого покращується якість будівельних виробів. 1 UA 96325 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Дозатор-живильник фібрової арматури, що містить бункер з днищем у вигляді похилого транспортера з голчастою стрічкою, встановлений всередині бункера над нижньою частиною похилого транспортера голчастий барабан, розташований на виході з дозатора-живильника розпушуючий голчастий барабан і роздавальне вікно, яке утворюється нижньою ділянкою похилого транспортера і голчастим барабаном, який відрізняється тим, що голчастий барабан встановлено з можливістю його переміщення відносно похилого транспортера і фіксації у заданому положенні. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
