Дозатор

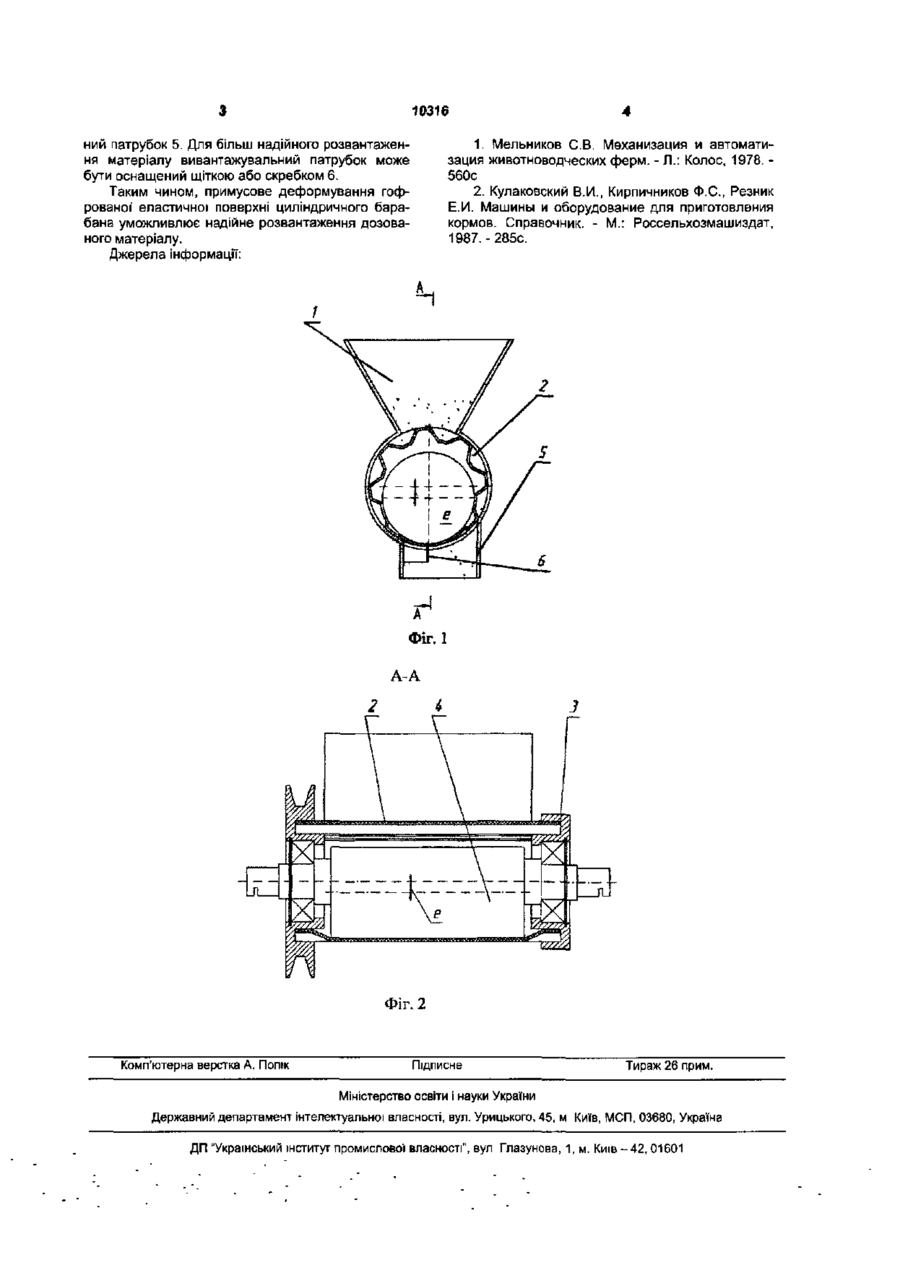

Дозатор, що містить завантажувальний бункер, циліндричний барабан з робочою поверхнею та вивантажувальний патрубок, який відрізняється тим, що робоча поверхня циліндричного барабана виконана поздовжньо гофрованою з еластичного матеріалу, закріпленого на його торцевих поверхнях, та обертається навколо осі, внутрішня частина якої виконана з ексцентриситетом є відносно робочої поверхні циліндричного барабана. частина якої виконана з ексцентриситетом є відносно робочої поверхні циліндричного барабана Це уможливлює шляхом деформування робочої поверхні ефективний вплив на процес вивантаження дозованого матеріалу. Корисна модель пояснюється кресленнями, на фіг.1 - дозатор, поперечний переріз, на фіг.2 - переріз А-А на фіг. 1. Дозатор складається із завантажувального бункера 1, циліндричного барабана з робочою поздовжньо гофрованою поверхнею 2 і торцевими поверхнями 3 та вивантажувального патрубка 5. Циліндричний барабан обертається навколо ВІСІ 4, внутрішня частина якої виконана з ексцентриситетом є. Барабан дозатора приводиться в рух за допомогою електродвигуна та механічних передач (на кресленнях не показані). Дозатор працює наступним чином Барабан дозатора приводиться в обертальний рух від електродвигуна. Матеріал, призначений для дозування, із завантажувального бункера 1 потрапляє на робочу поздовжньо гофровану еластичну поверхню 2 циліндричного барабана дозатора. За рахунок обертального руху частинки матеріалу, що потрапили в комірки на поздовжньо гофрованій еластичній поверхні циліндричного барабана, утворюють рухомий дозований шар. Розвантаження відбувається шляхом взаємодії гофрованої еластичної поверхні 2 циліндричного барабана із нерухомою віссю 4, внутрішня частина якої виконана з ексцентриситетом є. Внаслідок такої взаємодії дозований матеріал витискається з комірки поздовжньо гофрованої еластичної поверхні циліндричного барабана і потрапляє у вивантажуваль CO 10316 ний патрубок 5. Для більш надійного розвантаження матеріалу вивантажувальний патрубок може бути оснащений щіткою або скребком 6. Таким чином, примусове деформування гофрованої еластичної поверхні циліндричного барабана уможливлює надійне розвантаження дозованого матеріалу. Джерела інформації: 1. Мельников СВ. Механизация и автоматизация животноводческих ферм. - Л.: Колос, 1978. 560с 2. Кулаковский В.И., Кирпичников Ф.С., Резник Е.И. Машины и оборудование для приготовления кормов. Справочник. - М.: Россельхозмашиздат, 1987.-285с. Г* ФІГ. 1 А-А Фіг. 2 Комп'ютерна верстка А. Попік Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 42,01601
