Осьовий дозатор-живильник

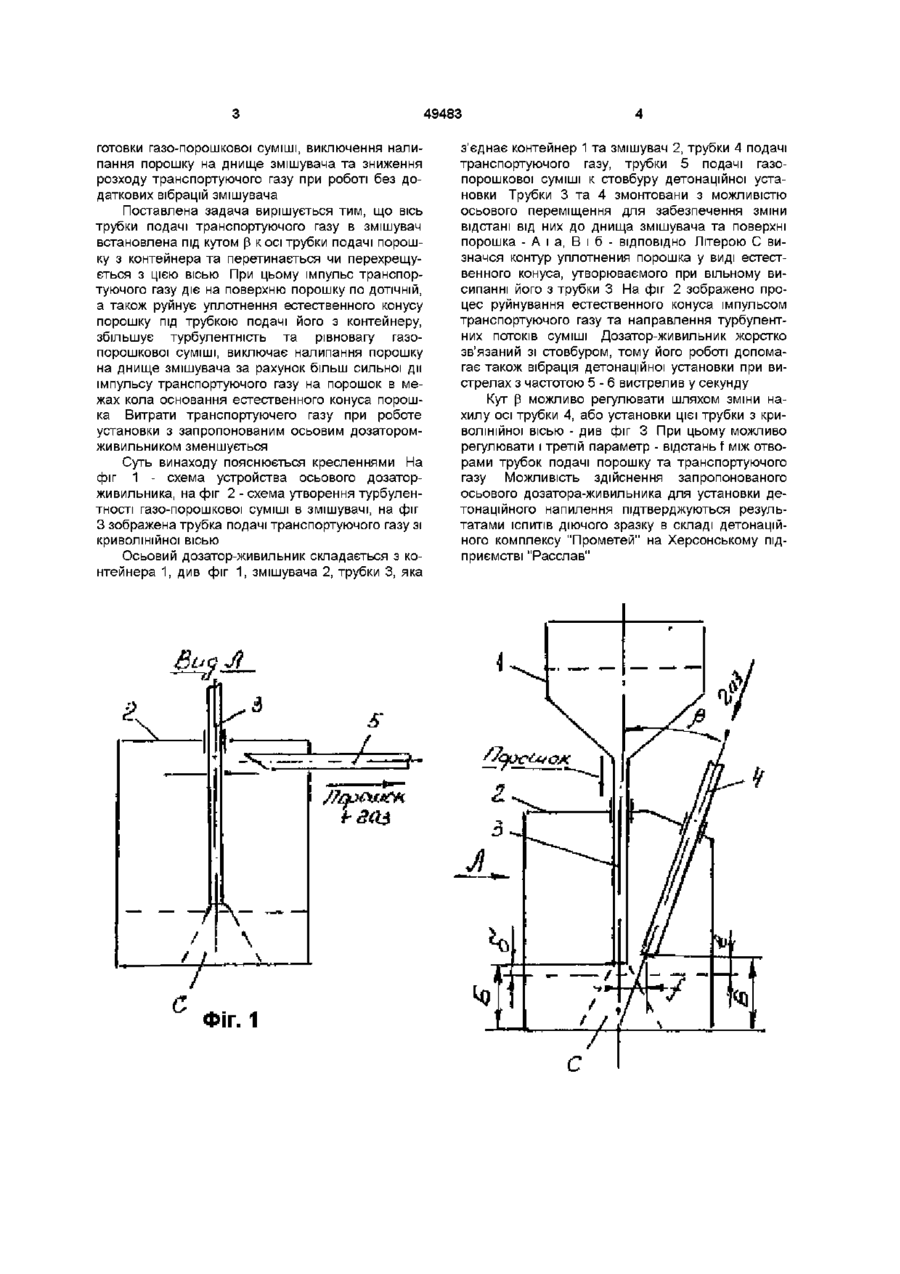

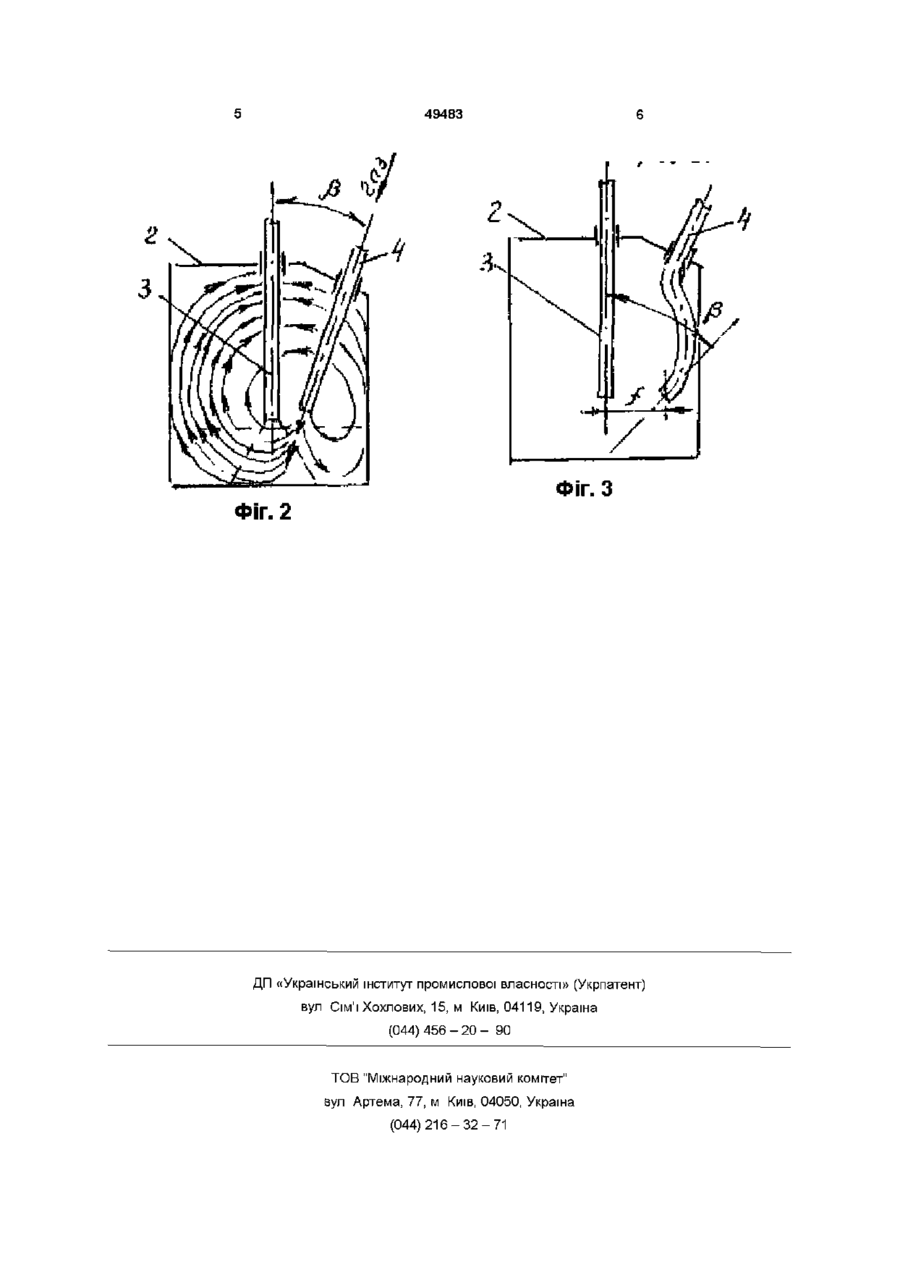

1 Осьовий дозатор-живильник установки для детонаційного напилення, який складається з контейнера з порошком та зв'язаного з ним змішувача, що містить камеру , в верхній частині якої вмонтовані трубка подачі порошку з контейнера, труб ка подачі транспортуючого газу, та трубка відводу в стовбур газо-порошкової суміші, при цьому трубка подачі порошку з контейнера та трубка подачі транспортуючого газу встановлені з можливістю зміни відстані між їх торцями та днищем камери, який відрізняється тим, що вісь трубки подачі транспортуючого газу встановлена під кутом до осі трубки подачі порошку та перетинається чи перехрещується з цією віссю 2 Осьовий дозатор-живильник установки для детонаційного напилення за п 1, який відрізняється тим, що трубка транспортуючого газу в змішувачі виконана з криволінійною віссю Винахід відноситься до машинобудування та може бути використаний при детонаційному напилені покриттів на деталі машин при їх ремонтуванні і упроченні ВІДОМІ установки детонаційного напилення, які складають з відкритого з одного кінця стволу, дозатора-живильника для утворення та дозування газо-порошкової суміші і подачі її в ствол, змішувача детоніруючих газів та системи подачі їх у ствол, обладнання ініціювання вибуху Див , наприклад, книгу С С Бартенев, Ю П Федько, А И Григоров "Детонационные покрытия", Москва, "Машиностроение", стр 11, рис 1, стр 131, рис 74 лена трубка подачи в нього транспортуючого газу, а також трубка відводу газо-порошкової суміші в ствол детонаційної установки Трубки подачі порошка та транспортуючого газу встановлені з можливістю осього переміщення відносно корпусу змішувача Див , наприклад, книгу Зверев А И та ш "Детонационные покрытия в судостроении", рис 109 - "Осевой питатель" Недоліком відомого осьового дозаторживильника є те, що вісь трубки подачі транспортуючого газу паралельна осі трубки подачі в змішувач порошку з контейнера Тому імпульс струї газу падає на поверхню порошку в змішувач по нормалі та потрапляє в сторону від природного конусу уплотнения, утворюемого порошком, що висипається з трубки контейнера, котрий утворившись, запирає вхід порошка з трубки в змішувач Струя газу подається по нормалі, не утворює достатньо активної турбулентності газо-порошкової суміші На ділянках, днища, растошованних в стороні від осі трубки подачі транспортуючого газу, яка перетинається з ним, виникає налипання, що в свою чергу попршуєть турбулентність в ньому газо-порошкової суміші В зв'язку з перерахованими недоліками для нормальної роботи відомого дозатора-живильника використовують спеціальний пристрій, що приводить дозатор-живильник в вібраційне коливання з частотою близько 100Гц Одним із відповідальних елементів установки детонаційного напилення є дозатор-живильник, оскільки точне дозування та утворення газопорошкової суміші необхідного гатунку визначає і гатунок покриттів, швидкість процесу напилення та вживання змішувальних в дозатор-живильнику інгредієнтів Відомо багато конструкцій дозаторживильників Див, наприклад, приведену вище книгу, стр 124 - 131, рис 70 - 73, а також книгу Зверев А И , Астахов Е Н , Шаривкер С Ю "Детонационные покрытия в судостроении", 1979, стр 193-205, рис 106-112 Відомий ОСЬОВИЙ дозатор-живильник, який складається з контейнера з порошком та з'єднаного з ним трубкою змішувача Паралельно трубки подачі в змішувач порошку з контейнера встанов Задачею виноходу ставиться поліпшення під СО 00 49483 готовки газо-порошкової суміші, виключення налипання порошку на днище змішувача та зниження розходу транспортуючого газу при роботі без додаткових вібрацій змішувача Поставлена задача вирішується тим, що вісь трубки подачі транспортуючого газу в змішувач встановлена під кутом р к осі трубки подачі порошку з контейнера та перетинається чи перехрещується з цією вісью При цьому імпульс транспортуючого газу діє на поверхню порошку по ДОТІЧНІЙ, а також руйнує уплотнения естественного конусу порошку під трубкою подачі його з контейнеру, збільшує турбулентність та рівновагу газопорошкової суміші, виключає налипання порошку на днище змішувача за рахунок більш сильної дії імпульсу транспортуючого газу на порошок в межах кола основания естественного конуса порошка Витрати транспортуючего газу при роботе установки з запропонованим осьовим дозаторомживильником зменшується Суть винаходу пояснюється кресленнями На фіг 1 - схема устройства осьового дозаторживильника, на фіг 2 - схема утворення турбулентності газо-порошкової суміші в змішувачі, на фіг Ззображена трубка подачі транспортуючого газу зі криволінійної вісью Осьовий дозатор-живильник складається з контейнера 1, див фіг 1, змішувача 2, трубки 3, яка \ ФІГ. 1 з'єднає контейнер 1 та змішувач 2, трубки 4 подачі транспортуючого газу, трубки 5 подачі газопорошкової суміші к стовбуру детонаційної установки Трубки 3 та 4 змонтовани з можливістю осьового переміщення для забезпечення зміни відстані від них до днища змішувача та поверхні порошка - А і а, В і б - ВІДПОВІДНО Літерою С визначся контур уплотнения порошка у виді естественного конуса, утворюваємого при вільному висипанні його з трубки 3 На фіг 2 зображено процес руйнування естественного конуса імпульсом транспортуючого газу та направлення турбулентних потоків суміші Дозатор-живильник жорстко зв'язаний зі стовбуром, тому його роботі допомагає також вібрація детонаційної установки при вистрелах з частотою 5 - 6 вистрелив у секунду Кут р можливо регулювати шляхом зміни нахилу осі трубки 4, або установки цієї трубки з криволінійної вісью - див фіг 3 При цьому можливо регулювати і третій параметр - відстань f між отворами трубок подачі порошку та транспортуючого газу Можливість здійснення запропонованого осьового дозатора-живильника для установки детонаційного напилення підтверджуються результатами ІСПИТІВ діючого зразку в складі детонаційного комплексу "Прометей" на Херсонському підприємстві "Расслав" 49483 Фіг З Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
