Завантажити PDF файл.

Формула / Реферат

Футерівка млина самоздрібнювання, що містить набір однотипних футерувальних плит, закріплених на внутрішній поверхні циліндричної частини барабана, і встановлені між ними ліфтери перемінної висоти, яка відрізняється тим, що ліфтери встановлені на кожній чверті кола барабана з рівномірним збільшенням їхньої висоти в напрямку, протилежному напрямку обертання барабана, при цьому мінімальна і максимальна висота ліфтерів визначається в залежності від діапазону величин великих фракцій матеріалу, що призначений для подрібнювання в млині, і складає 60-70 % величини, відповідно нижньої і верхньої границь цього діапазону

Текст

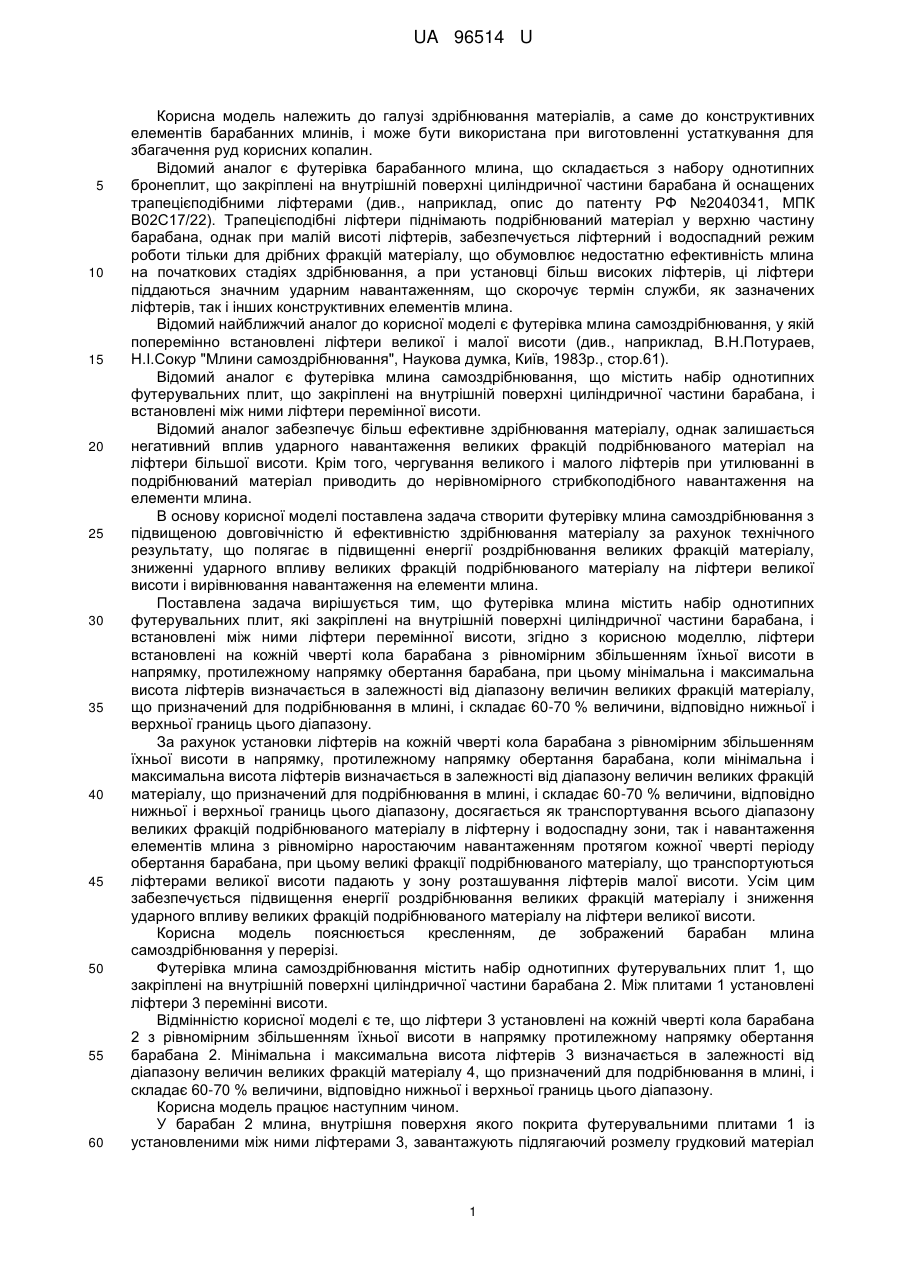

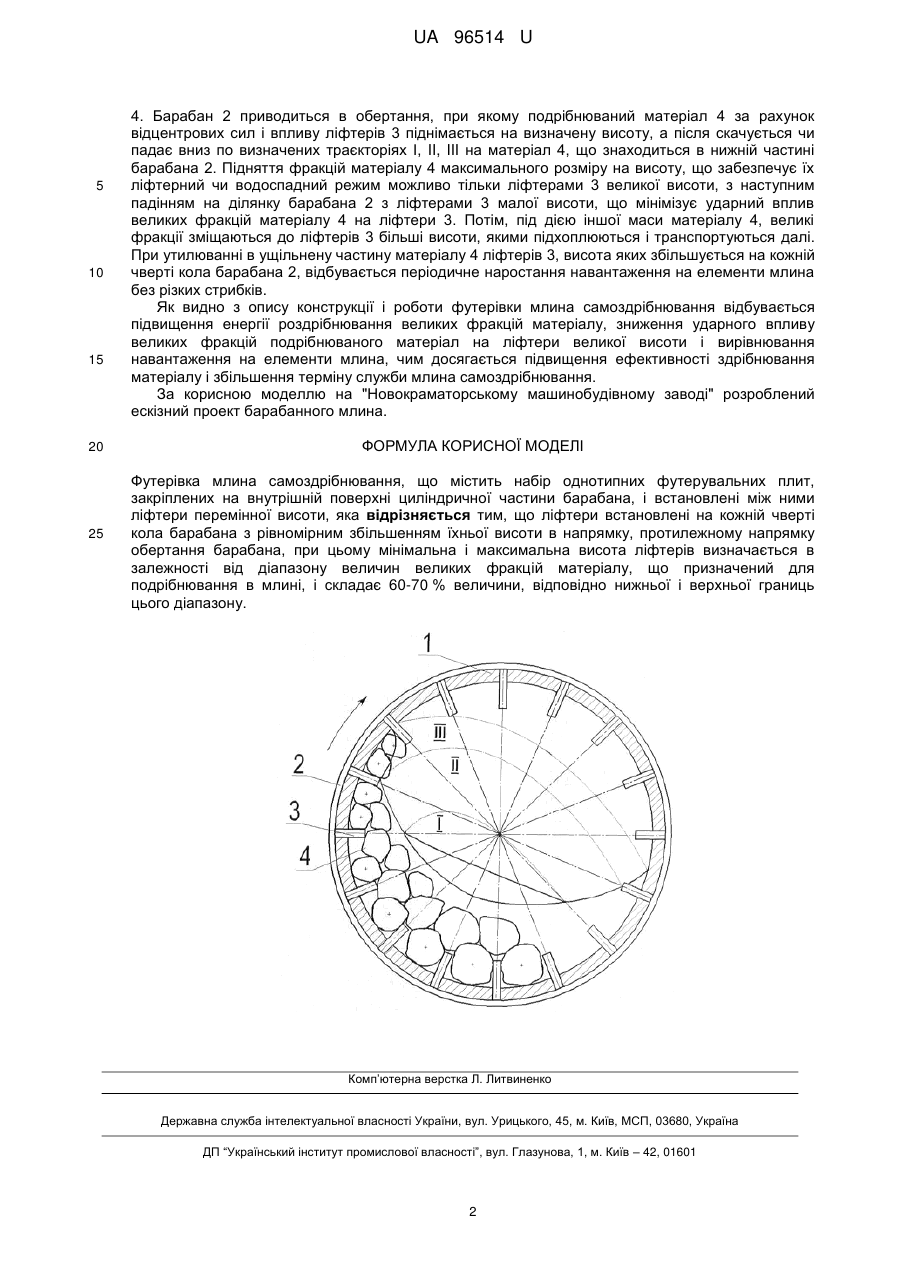

Реферат: Футерівка млина самоздрібнювання містить набір однотипних футерувальних плит, які закріплені на внутрішній поверхні циліндричної частини барабана, і встановлені між ними ліфтери перемінної висоти. Ліфтери встановлені на кожній чверті кола барабана з рівномірним збільшенням їхньої висоти в напрямку, протилежному напрямку обертання барабана. Мінімальна і максимальна висота ліфтерів визначається в залежності від діапазону величин великих фракцій матеріал, що призначений для подрібнювання в млині, і складає 60-70 % величини, відповідно нижньої і верхньої границь цього діапазону. UA 96514 U (54) ФУТЕРІВКА МЛИНА САМОЗДРІБНЮВАННЯ UA 96514 U UA 96514 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі здрібнювання матеріалів, а саме до конструктивних елементів барабанних млинів, і може бути використана при виготовленні устаткування для збагачення руд корисних копалин. Відомий аналог є футерівка барабанного млина, що складається з набору однотипних бронеплит, що закріплені на внутрішній поверхні циліндричної частини барабана й оснащених трапецієподібними ліфтерами (див., наприклад, опис до патенту РФ №2040341, МПК В02С17/22). Трапецієподібні ліфтери піднімають подрібнюваний матеріал у верхню частину барабана, однак при малій висоті ліфтерів, забезпечується ліфтерний і водоспадний режим роботи тільки для дрібних фракцій матеріалу, що обумовлює недостатню ефективність млина на початкових стадіях здрібнювання, а при установці більш високих ліфтерів, ці ліфтери піддаються значним ударним навантаженням, що скорочує термін служби, як зазначених ліфтерів, так і інших конструктивних елементів млина. Відомий найближчий аналог до корисної моделі є футерівка млина самоздрібнювання, у якій поперемінно встановлені ліфтери великої і малої висоти (див., наприклад, В.Н.Потураев, Н.І.Сокур "Млини самоздрібнювання", Наукова думка, Київ, 1983р., стор.61). Відомий аналог є футерівка млина самоздрібнювання, що містить набір однотипних футерувальних плит, що закріплені на внутрішній поверхні циліндричної частини барабана, і встановлені між ними ліфтери перемінної висоти. Відомий аналог забезпечує більш ефективне здрібнювання матеріалу, однак залишається негативний вплив ударного навантаження великих фракцій подрібнюваного матеріал на ліфтери більшої висоти. Крім того, чергування великого і малого ліфтерів при утилюванні в подрібнюваний матеріал приводить до нерівномірного стрибкоподібного навантаження на елементи млина. В основу корисної моделі поставлена задача створити футерівку млина самоздрібнювання з підвищеною довговічністю й ефективністю здрібнювання матеріалу за рахунок технічного результату, що полягає в підвищенні енергії роздрібнювання великих фракцій матеріалу, зниженні ударного впливу великих фракцій подрібнюваного матеріалу на ліфтери великої висоти і вирівнювання навантаження на елементи млина. Поставлена задача вирішується тим, що футерівка млина містить набір однотипних футерувальних плит, які закріплені на внутрішній поверхні циліндричної частини барабана, і встановлені між ними ліфтери перемінної висоти, згідно з корисною моделлю, ліфтери встановлені на кожній чверті кола барабана з рівномірним збільшенням їхньої висоти в напрямку, протилежному напрямку обертання барабана, при цьому мінімальна і максимальна висота ліфтерів визначається в залежності від діапазону величин великих фракцій матеріалу, що призначений для подрібнювання в млині, і складає 60-70 % величини, відповідно нижньої і верхньої границь цього діапазону. За рахунок установки ліфтерів на кожній чверті кола барабана з рівномірним збільшенням їхньої висоти в напрямку, протилежному напрямку обертання барабана, коли мінімальна і максимальна висота ліфтерів визначається в залежності від діапазону величин великих фракцій матеріалу, що призначений для подрібнювання в млині, і складає 60-70 % величини, відповідно нижньої і верхньої границь цього діапазону, досягається як транспортування всього діапазону великих фракцій подрібнюваного матеріалу в ліфтерну і водоспадну зони, так і навантаження елементів млина з рівномірно наростаючим навантаженням протягом кожної чверті періоду обертання барабана, при цьому великі фракції подрібнюваного матеріалу, що транспортуються ліфтерами великої висоти падають у зону розташування ліфтерів малої висоти. Усім цим забезпечується підвищення енергії роздрібнювання великих фракцій матеріалу і зниження ударного впливу великих фракцій подрібнюваного матеріалу на ліфтери великої висоти. Корисна модель пояснюється кресленням, де зображений барабан млина самоздрібнювання у перерізі. Футерівка млина самоздрібнювання містить набір однотипних футерувальних плит 1, що закріплені на внутрішній поверхні циліндричної частини барабана 2. Між плитами 1 установлені ліфтери 3 перемінні висоти. Відмінністю корисної моделі є те, що ліфтери 3 установлені на кожній чверті кола барабана 2 з рівномірним збільшенням їхньої висоти в напрямку протилежному напрямку обертання барабана 2. Мінімальна і максимальна висота ліфтерів 3 визначається в залежності від діапазону величин великих фракцій матеріалу 4, що призначений для подрібнювання в млині, і складає 60-70 % величини, відповідно нижньої і верхньої границь цього діапазону. Корисна модель працює наступним чином. У барабан 2 млина, внутрішня поверхня якого покрита футерувальними плитами 1 із установленими між ними ліфтерами 3, завантажують підлягаючий розмелу грудковий матеріал 1 UA 96514 U 5 10 15 20 25 4. Барабан 2 приводиться в обертання, при якому подрібнюваний матеріал 4 за рахунок відцентрових сил і впливу ліфтерів 3 піднімається на визначену висоту, а після скачується чи падає вниз по визначених траєкторіях І, II, III на матеріал 4, що знаходиться в нижній частині барабана 2. Підняття фракцій матеріалу 4 максимального розміру на висоту, що забезпечує їх ліфтерний чи водоспадний режим можливо тільки ліфтерами 3 великої висоти, з наступним падінням на ділянку барабана 2 з ліфтерами 3 малої висоти, що мінімізує ударний вплив великих фракцій матеріалу 4 на ліфтери 3. Потім, під дією іншої маси матеріалу 4, великі фракції зміщаються до ліфтерів 3 більші висоти, якими підхоплюються і транспортуються далі. При утилюванні в ущільнену частину матеріалу 4 ліфтерів 3, висота яких збільшується на кожній чверті кола барабана 2, відбувається періодичне наростання навантаження на елементи млина без різких стрибків. Як видно з опису конструкції і роботи футерівки млина самоздрібнювання відбувається підвищення енергії роздрібнювання великих фракцій матеріалу, зниження ударного впливу великих фракцій подрібнюваного матеріал на ліфтери великої висоти і вирівнювання навантаження на елементи млина, чим досягається підвищення ефективності здрібнювання матеріалу і збільшення терміну служби млина самоздрібнювання. За корисною моделлю на "Новокраматорському машинобудівному заводі" розроблений ескізний проект барабанного млина. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Футерівка млина самоздрібнювання, що містить набір однотипних футерувальних плит, закріплених на внутрішній поверхні циліндричної частини барабана, і встановлені між ними ліфтери перемінної висоти, яка відрізняється тим, що ліфтери встановлені на кожній чверті кола барабана з рівномірним збільшенням їхньої висоти в напрямку, протилежному напрямку обертання барабана, при цьому мінімальна і максимальна висота ліфтерів визначається в залежності від діапазону величин великих фракцій матеріалу, що призначений для подрібнювання в млині, і складає 60-70 % величини, відповідно нижньої і верхньої границь цього діапазону. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Автори англійською

Petrov Andrii Hennadiiovych, Tokarev Oleksandr Oleksiiovych, Kyseliov Oleksandr Hryhorovych, Chyzhyk Volodymyr Vasyliovych

Автори російською

Петров Андрей Геннадиевич, Токарев Александр Алексеевич, Киселев Александр Григорьевич, Чижик Владимир Васильевич

МПК / Мітки

МПК: B02C 17/22

Мітки: футерівка, млина, самоздрібнювання
