Волоконно-оптичний кабель

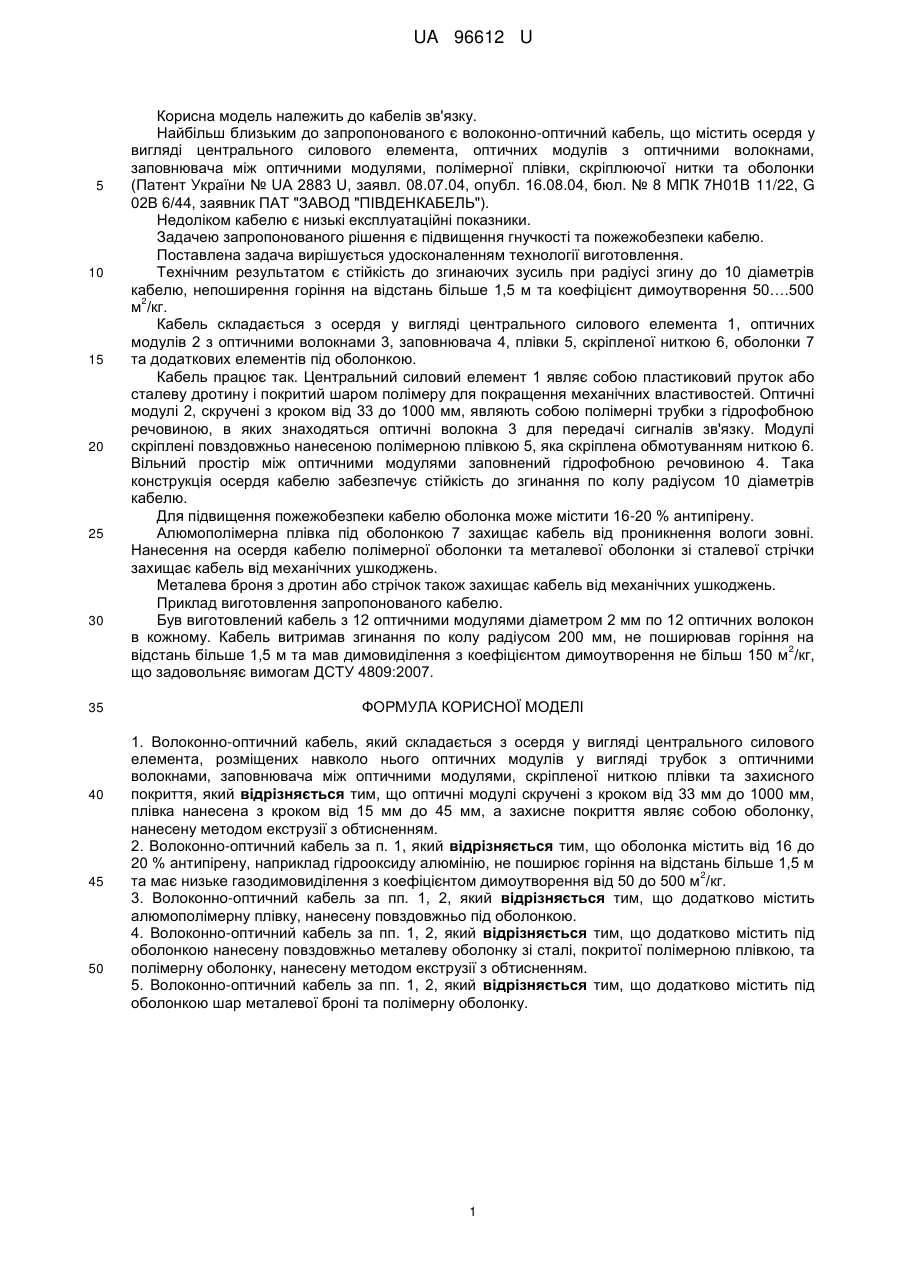

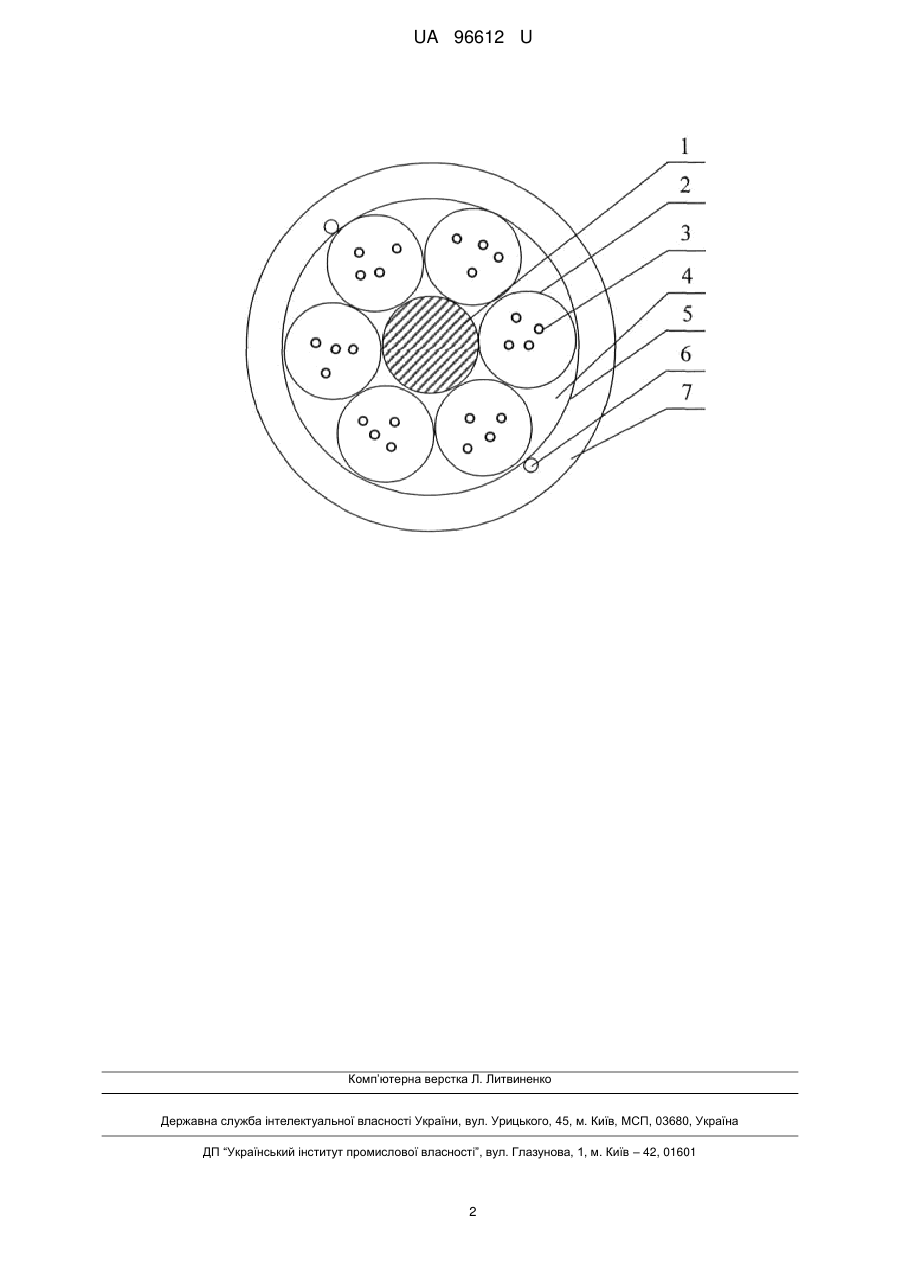

Реферат: Волоконно-оптичний кабель складається з осердя у вигляді центрального силового елемента, розміщених навколо нього оптичних модулів у вигляді трубок з оптичними волокнами, заповнювача між оптичними модулями, скріпленої ниткою плівки та захисного покриття, причому оптичні модулі скручені з кроком від 33 мм до 1000 мм, плівка нанесена з кроком від 15 мм до 45 мм, а захисне покриття являє собою оболонку, нанесену методом екструзії з обтисненням. UA 96612 U (12) UA 96612 U UA 96612 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до кабелів зв'язку. Найбільш близьким до запропонованого є волоконно-оптичний кабель, що містить осердя у вигляді центрального силового елемента, оптичних модулів з оптичними волокнами, заповнювача між оптичними модулями, полімерної плівки, скріплюючої нитки та оболонки (Патент України № UA 2883 U, заявл. 08.07.04, опубл. 16.08.04, бюл. № 8 МПК 7Н01В 11/22, G 02В 6/44, заявник ПАТ "ЗАВОД "ПІВДЕНКАБЕЛЬ"). Недоліком кабелю є низькі експлуатаційні показники. Задачею запропонованого рішення є підвищення гнучкості та пожежобезпеки кабелю. Поставлена задача вирішується удосконаленням технології виготовлення. Технічним результатом є стійкість до згинаючих зусиль при радіусі згину до 10 діаметрів кабелю, непоширення горіння на відстань більше 1,5 м та коефіцієнт димоутворення 50….500 2 м /кг. Кабель складається з осердя у вигляді центрального силового елемента 1, оптичних модулів 2 з оптичними волокнами 3, заповнювача 4, плівки 5, скріпленої ниткою 6, оболонки 7 та додаткових елементів під оболонкою. Кабель працює так. Центральний силовий елемент 1 являє собою пластиковий пруток або сталеву дротину і покритий шаром полімеру для покращення механічних властивостей. Оптичні модулі 2, скручені з кроком від 33 до 1000 мм, являють собою полімерні трубки з гідрофобною речовиною, в яких знаходяться оптичні волокна 3 для передачі сигналів зв'язку. Модулі скріплені повздовжньо нанесеною полімерною плівкою 5, яка скріплена обмотуванням ниткою 6. Вільний простір між оптичними модулями заповнений гідрофобною речовиною 4. Така конструкція осердя кабелю забезпечує стійкість до згинання по колу радіусом 10 діаметрів кабелю. Для підвищення пожежобезпеки кабелю оболонка може містити 16-20 % антипірену. Алюмополімерна плівка під оболонкою 7 захищає кабель від проникнення вологи зовні. Нанесення на осердя кабелю полімерної оболонки та металевої оболонки зі сталевої стрічки захищає кабель від механічних ушкоджень. Металева броня з дротин або стрічок також захищає кабель від механічних ушкоджень. Приклад виготовлення запропонованого кабелю. Був виготовлений кабель з 12 оптичними модулями діаметром 2 мм по 12 оптичних волокон в кожному. Кабель витримав згинання по колу радіусом 200 мм, не поширював горіння на 2 відстань більше 1,5 м та мав димовиділення з коефіцієнтом димоутворення не більш 150 м /кг, що задовольняє вимогам ДСТУ 4809:2007. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Волоконно-оптичний кабель, який складається з осердя у вигляді центрального силового елемента, розміщених навколо нього оптичних модулів у вигляді трубок з оптичними волокнами, заповнювача між оптичними модулями, скріпленої ниткою плівки та захисного покриття, який відрізняється тим, що оптичні модулі скручені з кроком від 33 мм до 1000 мм, плівка нанесена з кроком від 15 мм до 45 мм, а захисне покриття являє собою оболонку, нанесену методом екструзії з обтисненням. 2. Волоконно-оптичний кабель за п. 1, який відрізняється тим, що оболонка містить від 16 до 20 % антипірену, наприклад гідрооксиду алюмінію, не поширює горіння на відстань більше 1,5 м 2 та має низьке газодимовиділення з коефіцієнтом димоутворення від 50 до 500 м /кг. 3. Волоконно-оптичний кабель за пп. 1, 2, який відрізняється тим, що додатково містить алюмополімерну плівку, нанесену повздовжньо під оболонкою. 4. Волоконно-оптичний кабель за пп. 1, 2, який відрізняється тим, що додатково містить під оболонкою нанесену повздовжньо металеву оболонку зі сталі, покритої полімерною плівкою, та полімерну оболонку, нанесену методом екструзії з обтисненням. 5. Волоконно-оптичний кабель за пп. 1, 2, який відрізняється тим, що додатково містить під оболонкою шар металевої броні та полімерну оболонку. 1 UA 96612 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
