Кабель для сигналізації, блокування або контролю

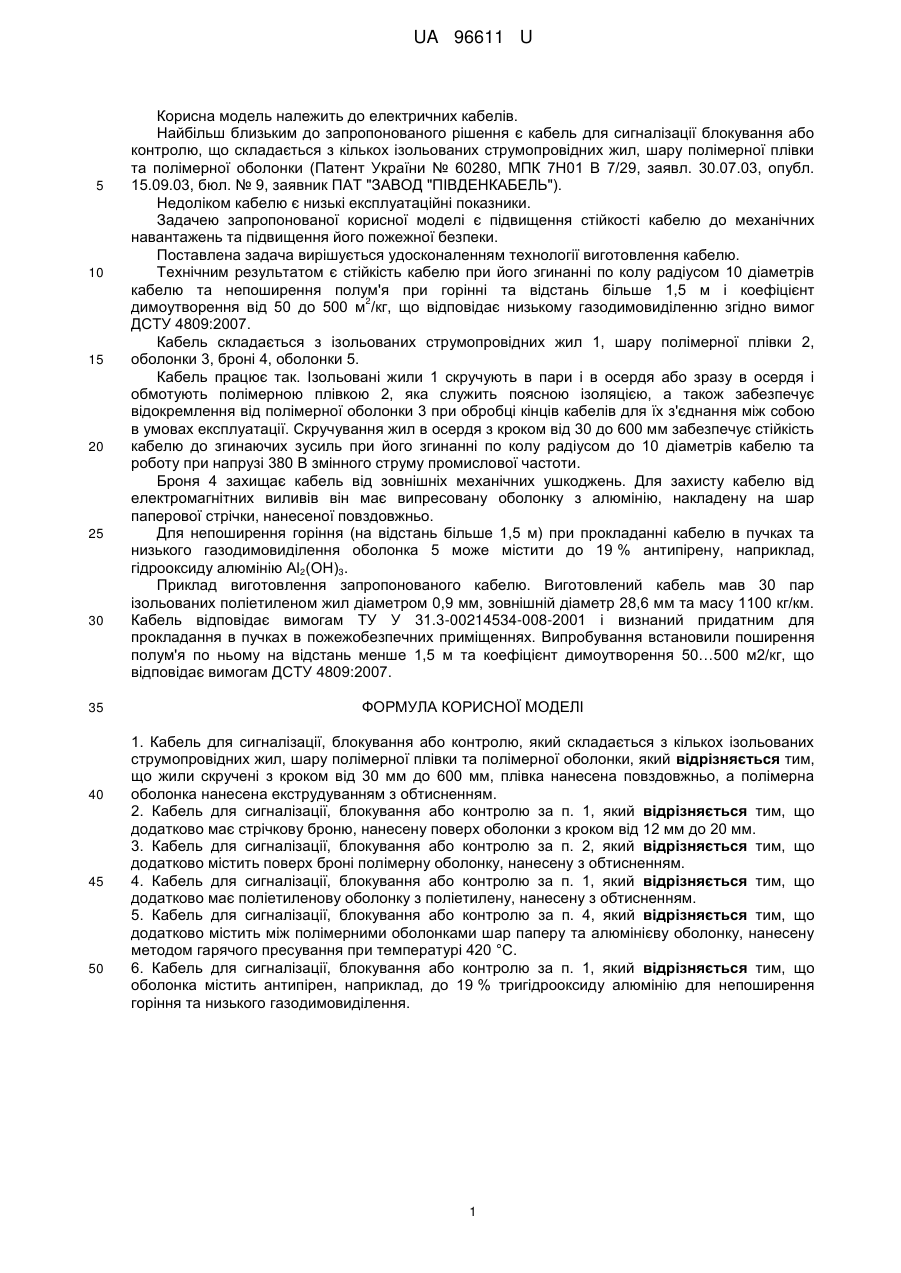

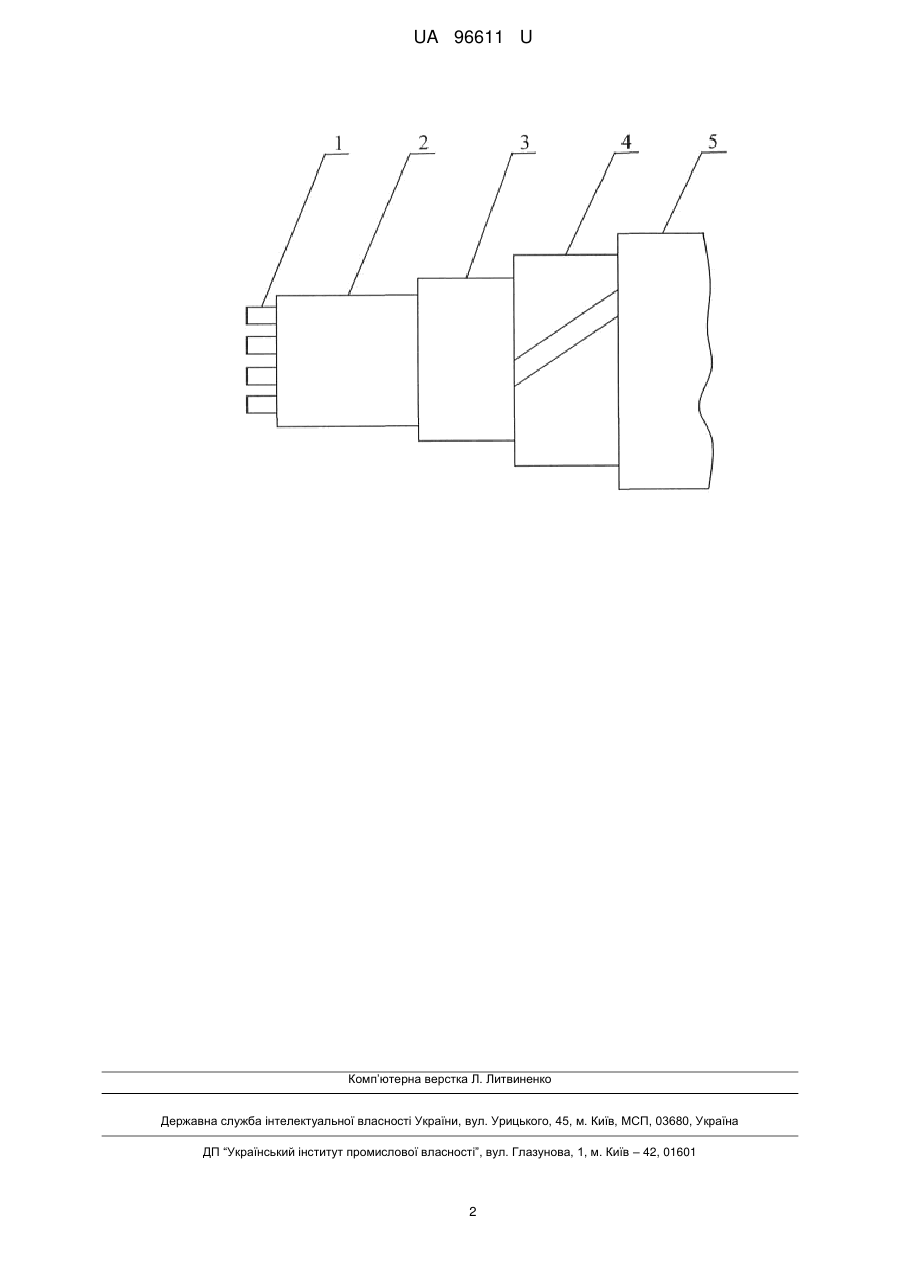

Реферат: Кабель для сигналізації, блокування або контролю, який складається з кількох ізольованих струмопровідних жил, шару полімерної плівки та полімерної оболонки, причому жили скручені з кроком від 30 мм до 600 мм, плівка нанесена повздовжньо, а полімерна оболонка нанесена екструдуванням з обтисненням. UA 96611 U (12) UA 96611 U UA 96611 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до електричних кабелів. Найбільш близьким до запропонованого рішення є кабель для сигналізації блокування або контролю, що складається з кількох ізольованих струмопровідних жил, шару полімерної плівки та полімерної оболонки (Патент України № 60280, МПК 7Н01 В 7/29, заявл. 30.07.03, опубл. 15.09.03, бюл. № 9, заявник ПАТ "ЗАВОД "ПІВДЕНКАБЕЛЬ"). Недоліком кабелю є низькі експлуатаційні показники. Задачею запропонованої корисної моделі є підвищення стійкості кабелю до механічних навантажень та підвищення його пожежної безпеки. Поставлена задача вирішується удосконаленням технології виготовлення кабелю. Технічним результатом є стійкість кабелю при його згинанні по колу радіусом 10 діаметрів кабелю та непоширення полум'я при горінні та відстань більше 1,5 м і коефіцієнт 2 димоутворення від 50 до 500 м /кг, що відповідає низькому газодимовиділенню згідно вимог ДСТУ 4809:2007. Кабель складається з ізольованих струмопровідних жил 1, шару полімерної плівки 2, оболонки 3, броні 4, оболонки 5. Кабель працює так. Ізольовані жили 1 скручують в пари і в осердя або зразу в осердя і обмотують полімерною плівкою 2, яка служить поясною ізоляцією, а також забезпечує відокремлення від полімерної оболонки 3 при обробці кінців кабелів для їх з'єднання між собою в умовах експлуатації. Скручування жил в осердя з кроком від 30 до 600 мм забезпечує стійкість кабелю до згинаючих зусиль при його згинанні по колу радіусом до 10 діаметрів кабелю та роботу при напрузі 380 В змінного струму промислової частоти. Броня 4 захищає кабель від зовнішніх механічних ушкоджень. Для захисту кабелю від електромагнітних виливів він має випресовану оболонку з алюмінію, накладену на шар паперової стрічки, нанесеної повздовжньо. Для непоширення горіння (на відстань більше 1,5 м) при прокладанні кабелю в пучках та низького газодимовиділення оболонка 5 може містити до 19 % антипірену, наприклад, гідрооксиду алюмінію Аl2(ОН)3. Приклад виготовлення запропонованого кабелю. Виготовлений кабель мав 30 пар ізольованих поліетиленом жил діаметром 0,9 мм, зовнішній діаметр 28,6 мм та масу 1100 кг/км. Кабель відповідає вимогам ТУ У 31.3-00214534-008-2001 і визнаний придатним для прокладання в пучках в пожежобезпечних приміщеннях. Випробування встановили поширення полум'я по ньому на відстань менше 1,5 м та коефіцієнт димоутворення 50…500 м2/кг, що відповідає вимогам ДСТУ 4809:2007. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Кабель для сигналізації, блокування або контролю, який складається з кількох ізольованих струмопровідних жил, шару полімерної плівки та полімерної оболонки, який відрізняється тим, що жили скручені з кроком від 30 мм до 600 мм, плівка нанесена повздовжньо, а полімерна оболонка нанесена екструдуванням з обтисненням. 2. Кабель для сигналізації, блокування або контролю за п. 1, який відрізняється тим, що додатково має стрічкову броню, нанесену поверх оболонки з кроком від 12 мм до 20 мм. 3. Кабель для сигналізації, блокування або контролю за п. 2, який відрізняється тим, що додатково містить поверх броні полімерну оболонку, нанесену з обтисненням. 4. Кабель для сигналізації, блокування або контролю за п. 1, який відрізняється тим, що додатково має поліетиленову оболонку з поліетилену, нанесену з обтисненням. 5. Кабель для сигналізації, блокування або контролю за п. 4, який відрізняється тим, що додатково містить між полімерними оболонками шар паперу та алюмінієву оболонку, нанесену методом гарячого пресування при температурі 420 °C. 6. Кабель для сигналізації, блокування або контролю за п. 1, який відрізняється тим, що оболонка містить антипірен, наприклад, до 19 % тригідрооксиду алюмінію для непоширення горіння та низького газодимовиділення. 1 UA 96611 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
