Змішувач абразивоструменевого апарата
Формула / Реферат
1. Змішувач абразивоструменевого апарата, що має підвід стиснутого повітря та підвід абразивного матеріалу та сопло, розташоване на виході змішувача, який відрізняється тим, що повітряний канал підведений до змішувача знизу, а канал подачі абразивного матеріалу підведений зверху, і змішувач має інжекторну камеру.
2. Змішувач абразивоструменевого апарата за пунктом 1, який відрізняється тим, що в інжекторну камеру виведена форсунка, через яку подається повітря.
Текст

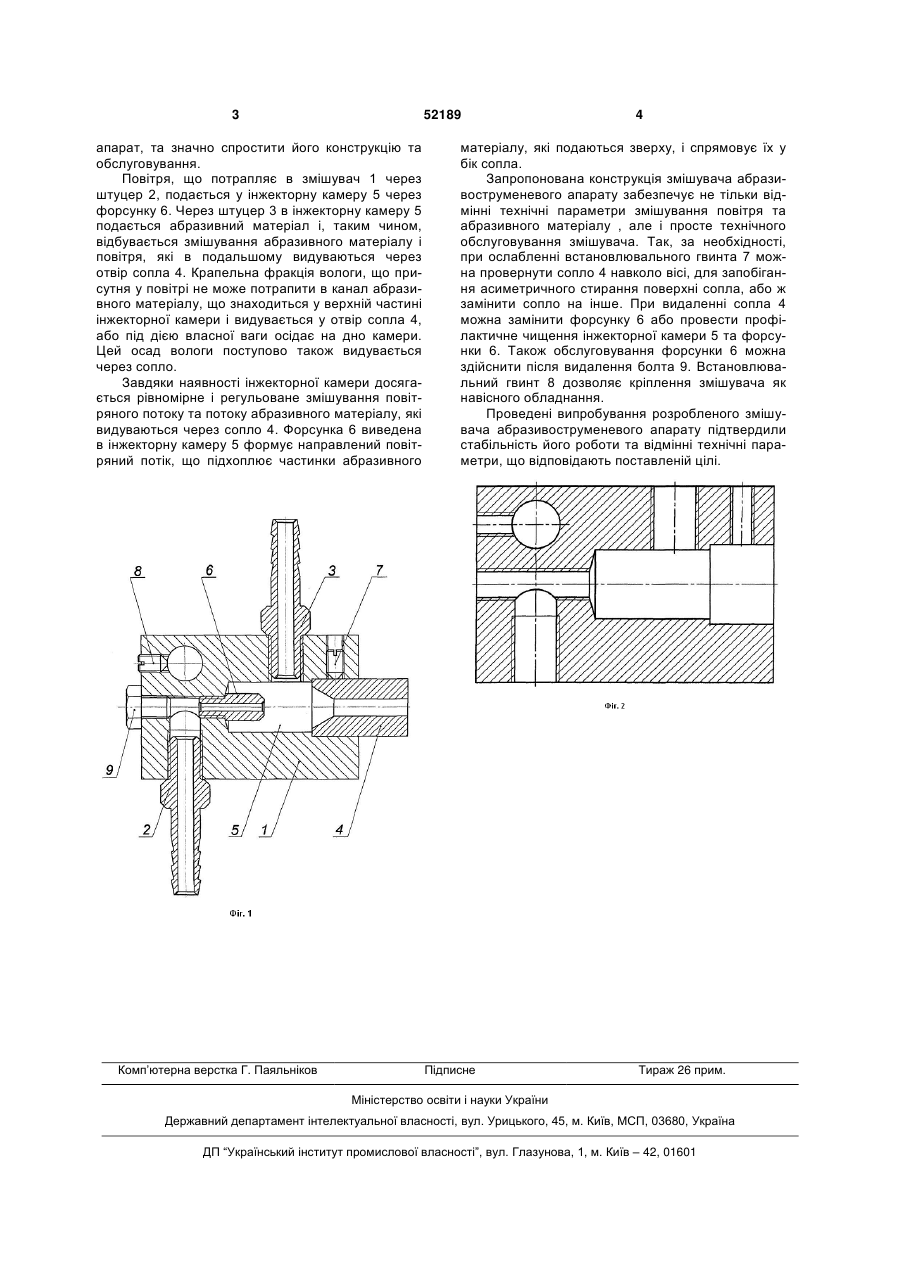

1. Змішувач абразивоструменевого апарата, що має підвід стиснутого повітря та підвід абразивного матеріалу та сопло, розташоване на виході 3 52189 апарат, та значно спростити його конструкцію та обслуговування. Повітря, що потрапляє в змішувач 1 через штуцер 2, подається у інжекторну камеру 5 через форсунку 6. Через штуцер 3 в інжекторну камеру 5 подається абразивний матеріал і, таким чином, відбувається змішування абразивного матеріалу і повітря, які в подальшому видуваються через отвір сопла 4. Крапельна фракція вологи, що присутня у повітрі не може потрапити в канал абразивного матеріалу, що знаходиться у верхній частині інжекторної камери і видувається у отвір сопла 4, або під дією власної ваги осідає на дно камери. Цей осад вологи поступово також видувається через сопло. Завдяки наявності інжекторної камери досягається рівномірне і регульоване змішування повітряного потоку та потоку абразивного матеріалу, які видуваються через сопло 4. Форсунка 6 виведена в інжекторну камеру 5 формує направлений повітряний потік, що підхоплює частинки абразивного Комп’ютерна верстка Г. Паяльніков 4 матеріалу, які подаються зверху, і спрямовує їх у бік сопла. Запропонована конструкція змішувача абразивоструменевого апарату забезпечує не тільки відмінні технічні параметри змішування повітря та абразивного матеріалу , але і просте технічного обслуговування змішувача. Так, за необхідності, при ослабленні встановлювального гвинта 7 можна провернути сопло 4 навколо вісі, для запобігання асиметричного стирання поверхні сопла, або ж замінити сопло на інше. При видаленні сопла 4 можна замінити форсунку 6 або провести профілактичне чищення інжекторної камери 5 та форсунки 6. Також обслуговування форсунки 6 можна здійснити після видалення болта 9. Встановлювальний гвинт 8 дозволяє кріплення змішувача як навісного обладнання. Проведені випробування розробленого змішувача абразивоструменевого апарату підтвердили стабільність його роботи та відмінні технічні параметри, що відповідають поставленій цілі. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMixer of blast apparatus
Автори англійськоюMelnyk Andrii Valentynovych
Назва патенту російськоюСмеситель абразивоструйного аппарата
Автори російськоюМельник Андрей Валентинович
МПК / Мітки
МПК: B24C 3/00
Мітки: абразивоструменевого, апарата, змішувач
Код посилання
<a href="https://ua.patents.su/2-52189-zmishuvach-abrazivostrumenevogo-aparata.html" target="_blank" rel="follow" title="База патентів України">Змішувач абразивоструменевого апарата</a>
Змішувач для приготування холоднотвердіючих сумішей з аераційною камерою попереднього змішування
Номер патенту: 27197
Опубліковано: 25.10.2007
Автори: Дмитренко Олександр Олексійович, Яковлев Олексій Володимирович, Гунько Інна Іванівна
МПК: B22C 5/00
Мітки: сумішей, попереднього, приготування, змішування, змішувач, холоднотвердіючих, камерою, аераційною
Формула / Реферат:
Змішувач для приготування холоднотвердіючих сумішей з аераційною камерою попереднього змішування, що містить камеру кінцевого змішування з розвантажувальним отвором у її нижній частині, котра містить лопатний змішувач та його електродвигун, дозатор рідких речовин (каталізатора твердіння та зв'язувача), запобіжну муфту, котра з'єднує лопатний вал з електродвигуном, фланець, з'єднуючий електродвигун з камерою кінцевого змішування, та зубчату...
Змішувач
Номер патенту: 63075
Опубліковано: 15.01.2004
Автори: Летюк Євген Олександрович, Кононенко Іван Миколайович, Дранковський Віктор Едуардович, Хоха Юрій Леонідович
МПК: B01F 5/04
Мітки: змішувач
Формула / Реферат:
1. Змішувач, що має напірну та змішувальну камери, з'єднані конфузором із гофрованою внутрішньою поверхнею, нагнітальний патрубок, обладнані соплами зі скошеними кромками та встановлені коаксіальнo патрубок інжектованого компонента та додатковий нагнітальний патрубок, який відрізняється тим, що сопло патрубка інжектованого компонента та сопло додаткового нагнітального патрубка виконані гофрованими.2. Змішувач за п. 1, який...
Змішувач апарата для обробки сирної маси
Номер патенту: 32344
Опубліковано: 12.05.2008
Автори: Лозовський Анатолій Петрович, Лозовський Олександр Сергійович, Кузьменко Олександр Олексійович, Прасолов Євген Якович, Лапенко Григорій Олександрович
МПК: A23C 19/00, A01J 25/00
Мітки: апарата, змішувач, обробки, маси, сирної
Формула / Реферат:
1. Змішувач апарата для приготування сирних мас, який включає робочу ємність, скребкові лопаті на валу мотора-редуктора, дисковий ніж на валу електродвигуна, який відрізняється тим, що містить додатково на ножовому валу трилопатеву турбіну.2. Змішувач апарата для приготування сирних мас за п.1, який відрізняється тим, що трилопатева турбіна виконана знімною і лопаті по формі виконання повторюють по радіусу внутрішній контур нижньої...
Змішувач
Номер патенту: 38856
Опубліковано: 15.05.2001
Автори: Косьмін Ігор Вікторович, Чедирян Афанасий Афанасьевич, Прокопенко Віктор Степанович
МПК: B01F 9/00
Мітки: змішувач
Формула / Реферат:
1. Змішувач, виконаний у вигляді барабана з порожнистою камерою, яка має напрямні виступи, розташовані так, що вони не перекривають внутрішню її частину, який відрізняється тим, що змішувач обладнаний додатковою кількістю аналогічних барабанів, установлених послідовно один за одним вздовж однієї осі з утворенням єдиного робочого простору, при цьому завантажувальний отвір розташований з протилежної сторони від розвантажувального по ходу руху...

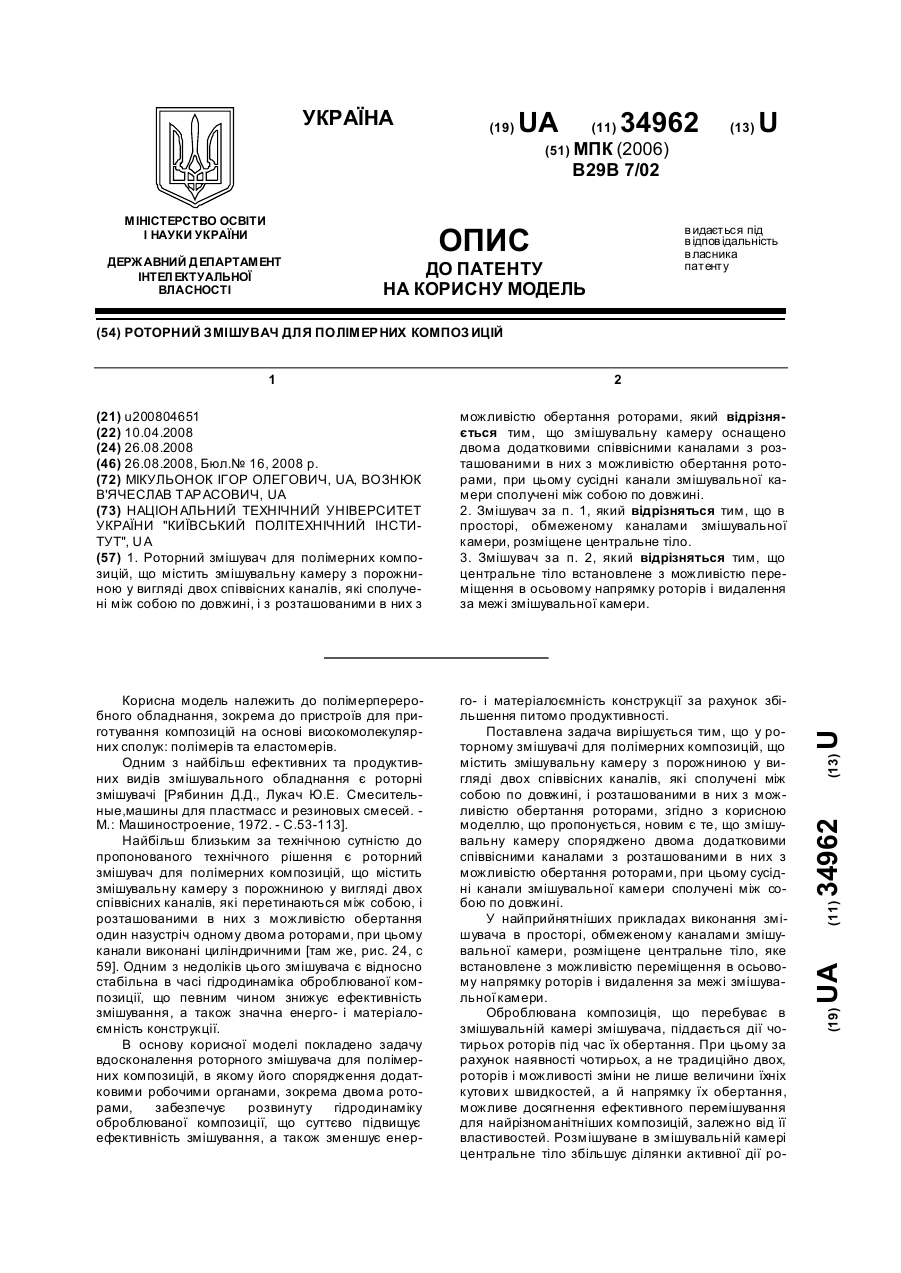

Роторний змішувач для полімерних композицій
