Хвилевідний реактивний елемент (варіанти)

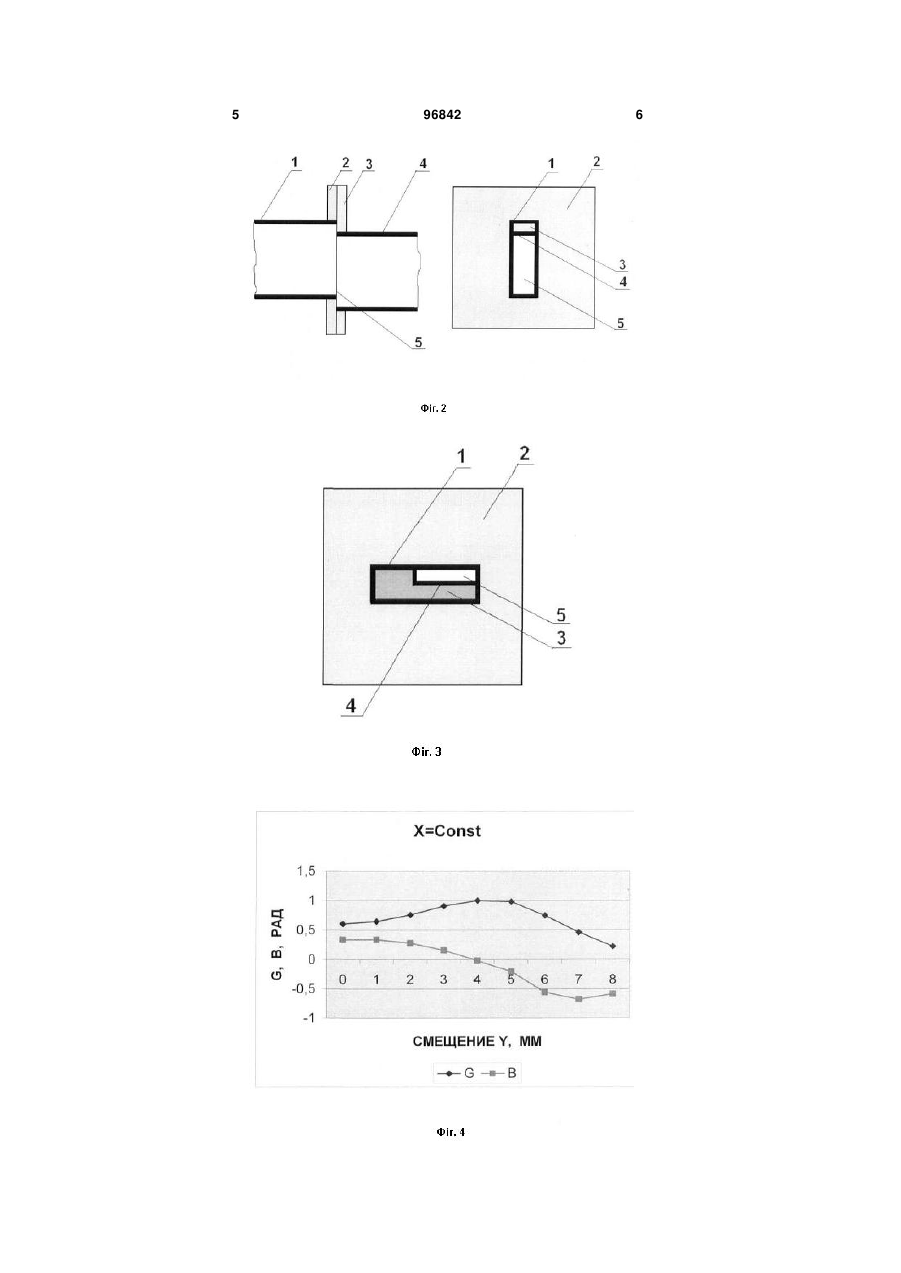

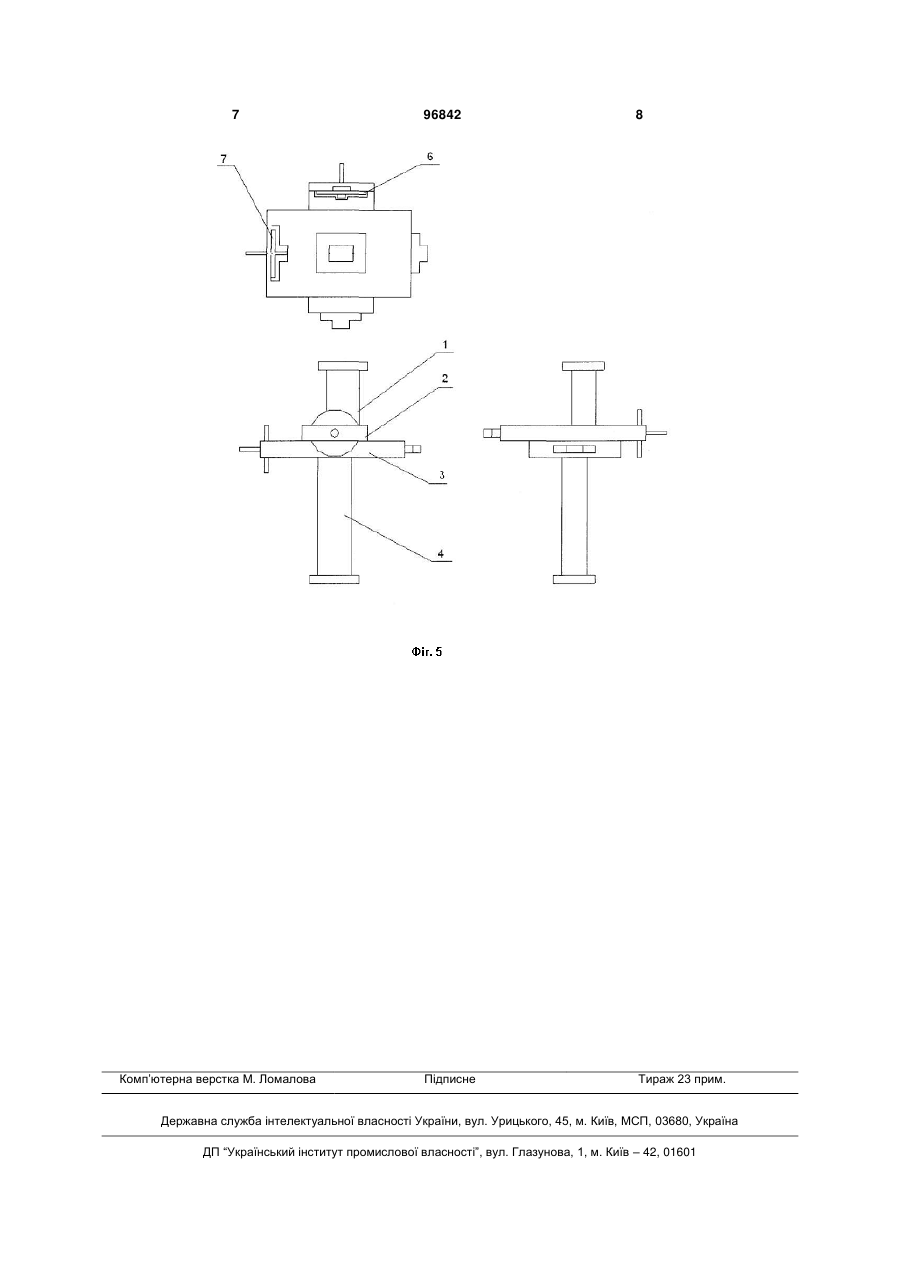

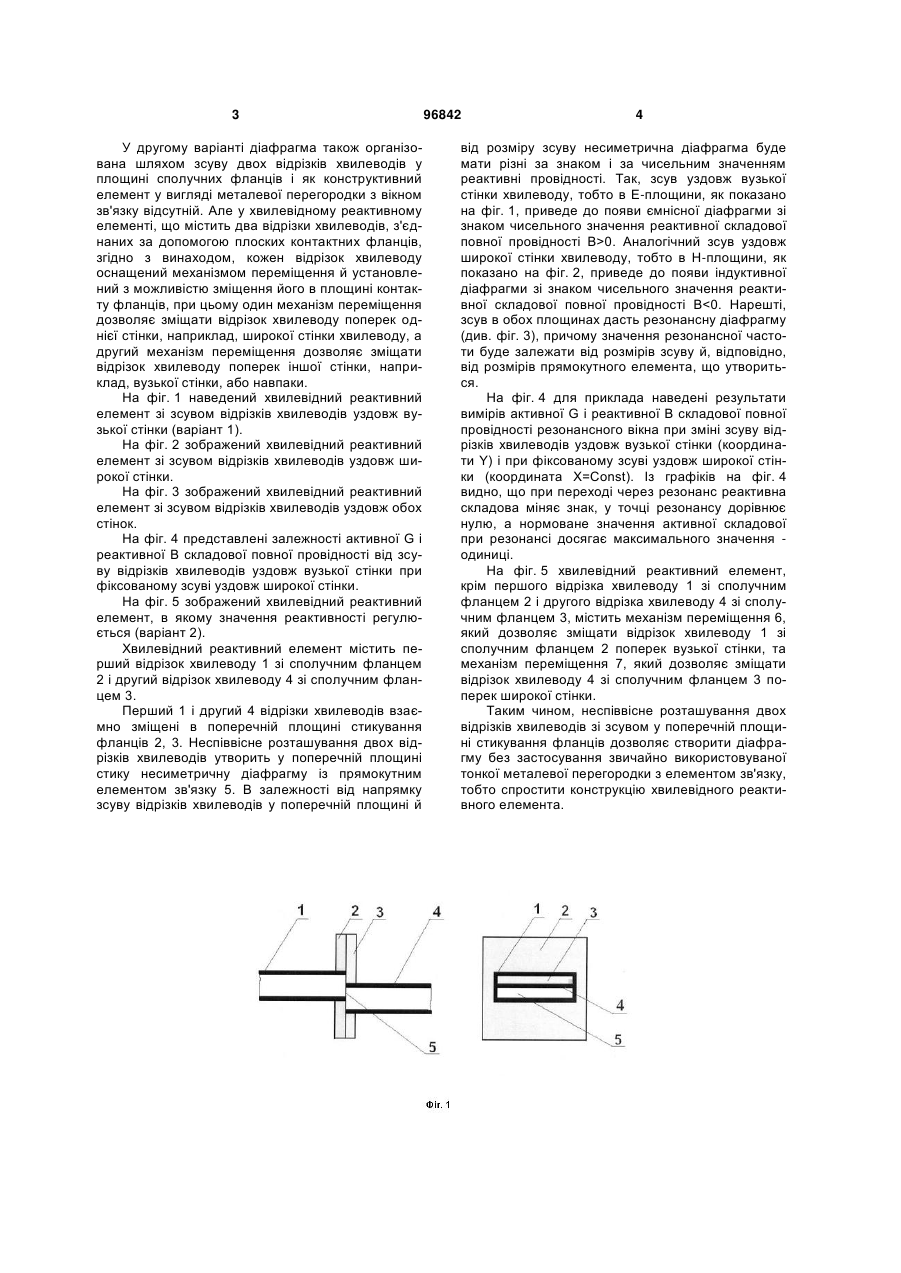

1. Хвилевідний реактивний елемент, що містить два відрізки хвилеводу, з'єднаних за допомогою плоских контактних фланців, який відрізняється тим, що відрізки хвилеводів взаємно зміщені в площині стикування фланців. 2. Хвилевідний реактивний елемент, що містить два відрізки хвилеводу, з'єднаних за допомогою плоских контактних фланців, який відрізняється тим, що кожен відрізок хвилеводу містить механізм переміщення, який встановлений з можливістю зміщення його в площині контакту фланців, при цьому один механізм переміщення дозволяє зміщати один відрізок хвилеводу поперек однієї стінки, а другий механізм переміщення дозволяє зміщати другий відрізок хвилеводу поперек іншої стінки. Винахід належить до техніки ультрависоких, надвисоких і вкрай високих частот і призначений для експлуатації у хвилевідних передавальних трактах як самостійний реактивний елемент, так і як складова частина хвилевідного пристрою, наприклад, фільтра, узгоджувача, розузгоджувача тощо. Відомі хвилевідні реактивні елементи різних конструкцій (див., в книзі: Конструирование экранов и СВЧ-устройств /Чернушенко А.М., Петров Б.В., Малорацкий Л.Г. и др.; Под ред. A.M. Чернушенко. - М.: Радио и связь, 1990, с. 90-94), виконані, наприклад, у вигляді штирів. Одиночний штир, залежно від його довжини, може бути ємнісним або індуктивним реактивним елементом (див. там же, с. 90-92), а набір штирів може утворювати реактивний елемент у вигляді діафрагми (див.: Фельдштейн А.Л., Явич Л.Р., Смирнов В.П. Справочник по элементам волноводной техники. - М.: Сов. Радио, 1967, с. 192, 195, 198-200). Найбільш близьким до хвилевідного реактивного елемента, що заявляється, по сукупності ознак є реактивний елемент, що містить два співвісних відрізки хвилеводів й розташовану між ними діафрагму - тонку металеву поперечну пластину із прямокутним елементом зв'язку, (див., наприклад, в книзі: Вольман В.И., Пименов Ю.В. Техническая электродинамика. - М.: Связь, 1971, с. 329-330). Діафрагма й два відрізки хвилеводів або жорстко кріпляться спільно, наприклад, за допомогою пайки, або діафрагма встановлюється між двома фланцями двох відрізків хвилеводів при здійсненні щільного контактного з'єднання шляхом стяжки цих фланців. У кожному із цих технічних рішень пристрій містить три елементи - два відрізки хвилеводу й діафрагму. Технічною задачею запропонованого винаходу є спрощення конструкції хвилевідного реактивного елемента. Ця задача вирішена наступним чином. У першому варіанті спрощення конструкції досягається тим, що у хвилевідному реактивному елементі, що містить два відрізки хвилеводів, з'єднаних за допомогою плоских контактних фланців, згідно з винаходом, відрізки хвилеводів взаємно зміщені в площині стикування фланців. У запропонованій конструкції діафрагма організована шляхом зсуву двох відрізків хвилеводів у площині сполучних фланців, а як конструктивний елемент у вигляді металевої перегородки з вікном зв'язку відсутній, що спрощує конструкцію. (19) UA (11) 96842 (13) C2 (21) a201004206 (22) 12.04.2010 (24) 12.12.2011 (46) 12.12.2011, Бюл.№ 23, 2011 р. (72) БЄЛЯВЦЕВ ВАДИМ БОРИСОВИЧ, ЛИМАНЕЦЬ ПАВЛО ВАСИЛЬОВИЧ, ПРИЙМАК В'ЯЧЕСЛАВ ЮРІЙОВИЧ (73) ХАРКІВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ РАДІОЕЛЕКТРОНІКИ (56) RU 2037920 C1; 19.06.1995 SU 1734140 A1; 15.05.1992 SU 819871 A1; 07.04.1981 SU 794688 A1; 07.01.1981 GB 575577 A; 25.02.1946 GB 1018887 A; 02.02.1966 GB 938004 A; 25.09.1963 GB 820324 A; 16.09.1959 3 У другому варіанті діафрагма також організована шляхом зсуву двох відрізків хвилеводів у площині сполучних фланців і як конструктивний елемент у вигляді металевої перегородки з вікном зв'язку відсутній. Але у хвилевідному реактивному елементі, що містить два відрізки хвилеводів, з'єднаних за допомогою плоских контактних фланців, згідно з винаходом, кожен відрізок хвилеводу оснащений механізмом переміщення й установлений з можливістю зміщення його в площині контакту фланців, при цьому один механізм переміщення дозволяє зміщати відрізок хвилеводу поперек однієї стінки, наприклад, широкої стінки хвилеводу, а другий механізм переміщення дозволяє зміщати відрізок хвилеводу поперек іншої стінки, наприклад, вузької стінки, або навпаки. На фіг. 1 наведений хвилевідний реактивний елемент зі зсувом відрізків хвилеводів уздовж вузької стінки (варіант 1). На фіг. 2 зображений хвилевідний реактивний елемент зі зсувом відрізків хвилеводів уздовж широкої стінки. На фіг. 3 зображений хвилевідний реактивний елемент зі зсувом відрізків хвилеводів уздовж обох стінок. На фіг. 4 представлені залежності активної G і реактивної В складової повної провідності від зсуву відрізків хвилеводів уздовж вузької стінки при фіксованому зсуві уздовж широкої стінки. На фіг. 5 зображений хвилевідний реактивний елемент, в якому значення реактивності регулюється (варіант 2). Хвилевідний реактивний елемент містить перший відрізок хвилеводу 1 зі сполучним фланцем 2 і другий відрізок хвилеводу 4 зі сполучним фланцем 3. Перший 1 і другий 4 відрізки хвилеводів взаємно зміщені в поперечній площині стикування фланців 2, 3. Неспіввісне розташування двох відрізків хвилеводів утворить у поперечній площині стику несиметричну діафрагму із прямокутним елементом зв'язку 5. В залежності від напрямку зсуву відрізків хвилеводів у поперечній площині й 96842 4 від розміру зсуву несиметрична діафрагма буде мати різні за знаком і за чисельним значенням реактивні провідності. Так, зсув уздовж вузької стінки хвилеводу, тобто в Е-площини, як показано на фіг. 1, приведе до появи ємнісної діафрагми зі знаком чисельного значення реактивної складової повної провідності В>0. Аналогічний зсув уздовж широкої стінки хвилеводу, тобто в Н-площини, як показано на фіг. 2, приведе до появи індуктивної діафрагми зі знаком чисельного значення реактивної складової повної провідності В
