Портативний цифровий кутомір-ротатометр для визначення функції передпліччя

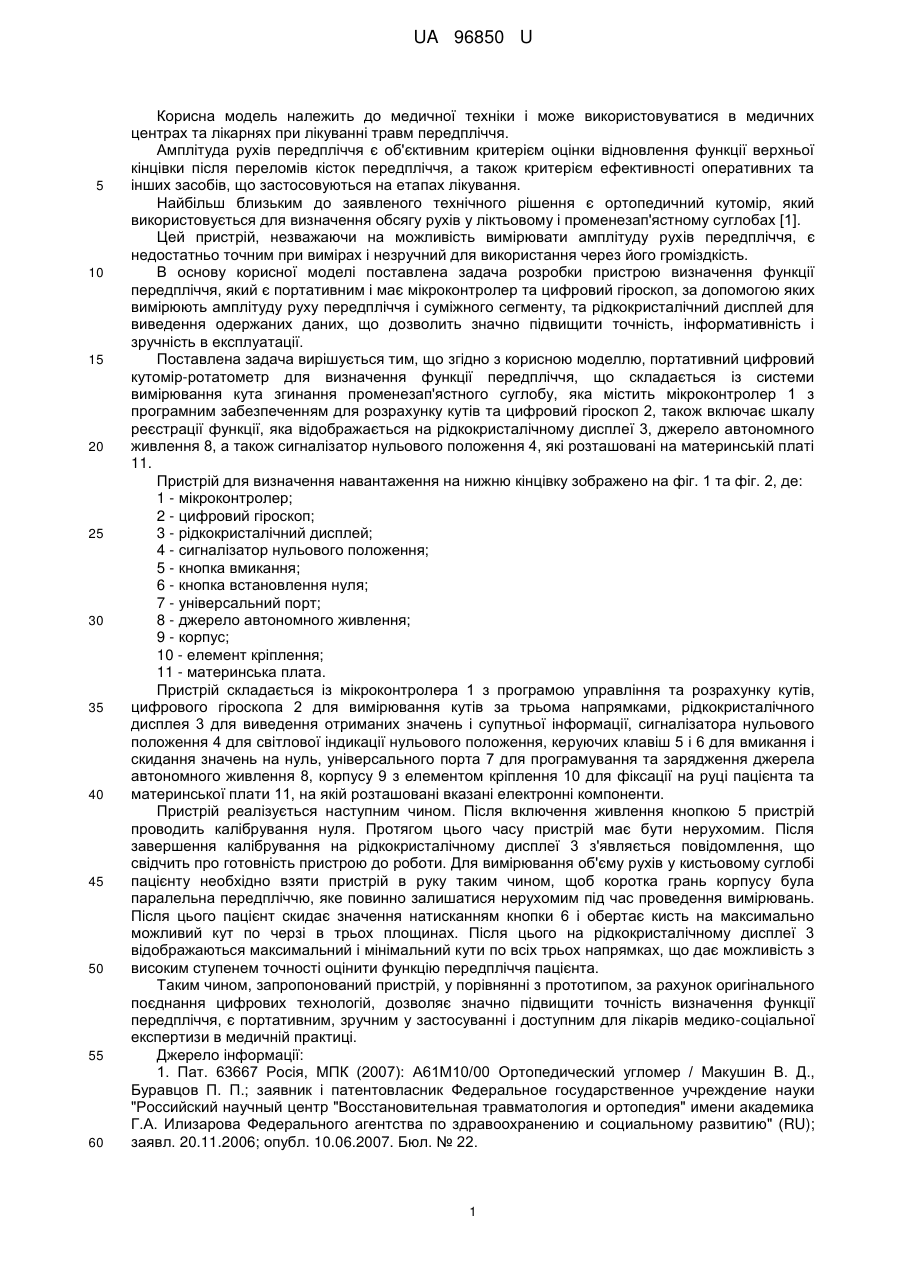

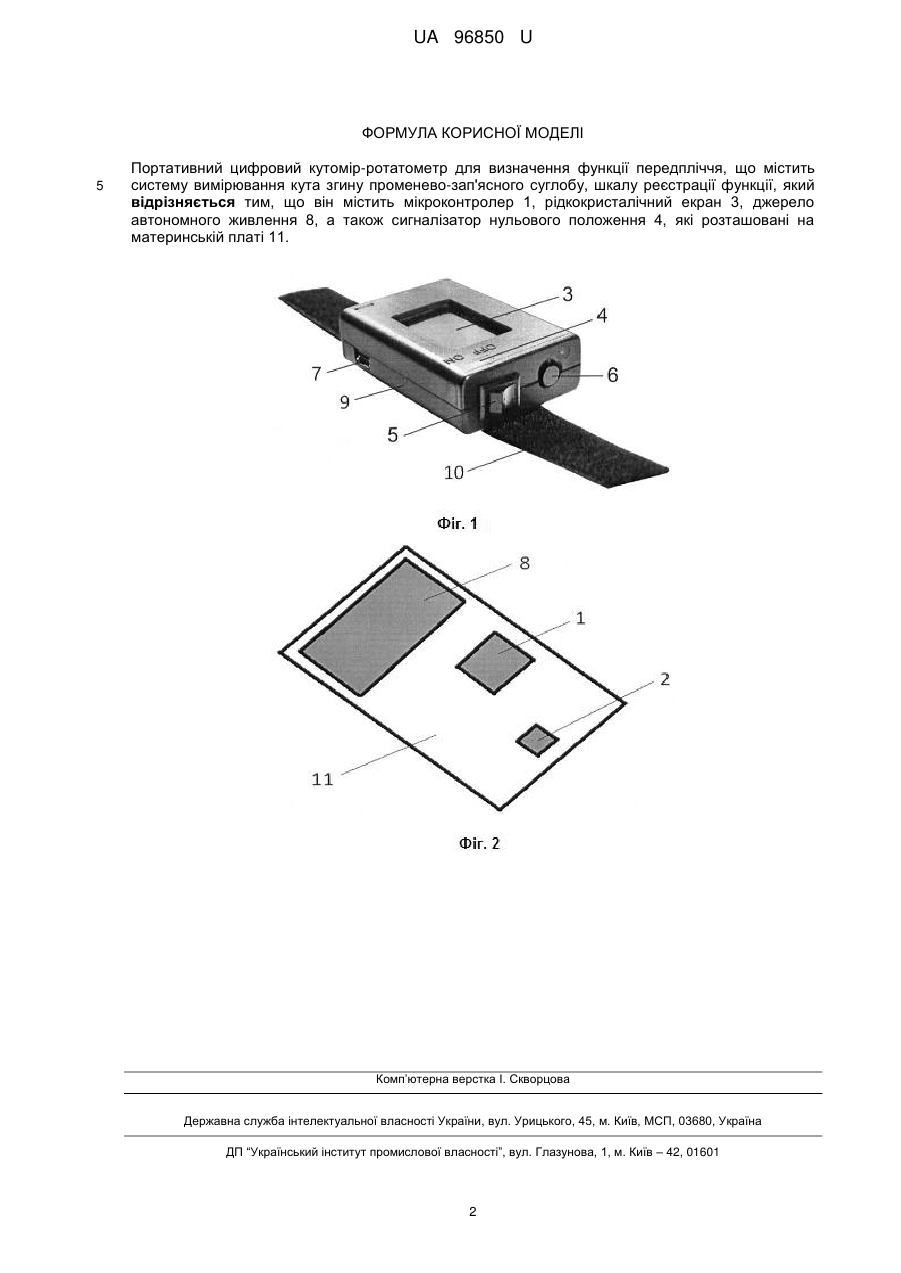

Реферат: UA 96850 U UA 96850 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичної техніки і може використовуватися в медичних центрах та лікарнях при лікуванні травм передпліччя. Амплітуда рухів передпліччя є об'єктивним критерієм оцінки відновлення функції верхньої кінцівки після переломів кісток передпліччя, а також критерієм ефективності оперативних та інших засобів, що застосовуються на етапах лікування. Найбільш близьким до заявленого технічного рішення є ортопедичний кутомір, який використовується для визначення обсягу рухів у ліктьовому і променезап'ястному суглобах [1]. Цей пристрій, незважаючи на можливість вимірювати амплітуду рухів передпліччя, є недостатньо точним при вимірах і незручний для використання через його громіздкість. В основу корисної моделі поставлена задача розробки пристрою визначення функції передпліччя, який є портативним і має мікроконтролер та цифровий гіроскоп, за допомогою яких вимірюють амплітуду руху передпліччя і суміжного сегменту, та рідкокристалічний дисплей для виведення одержаних даних, що дозволить значно підвищити точність, інформативність і зручність в експлуатації. Поставлена задача вирішується тим, що згідно з корисною моделлю, портативний цифровий кутомір-ротатометр для визначення функції передпліччя, що складається із системи вимірювання кута згинання променезап'ястного суглобу, яка містить мікроконтролер 1 з програмним забезпеченням для розрахунку кутів та цифровий гіроскоп 2, також включає шкалу реєстрації функції, яка відображається на рідкокристалічному дисплеї 3, джерело автономного живлення 8, а також сигналізатор нульового положення 4, які розташовані на материнській платі 11. Пристрій для визначення навантаження на нижню кінцівку зображено на фіг. 1 та фіг. 2, де: 1 - мікроконтролер; 2 - цифровий гіроскоп; 3 - рідкокристалічний дисплей; 4 - сигналізатор нульового положення; 5 - кнопка вмикання; 6 - кнопка встановлення нуля; 7 - універсальний порт; 8 - джерело автономного живлення; 9 - корпус; 10 - елемент кріплення; 11 - материнська плата. Пристрій складається із мікроконтролера 1 з програмою управління та розрахунку кутів, цифрового гіроскопа 2 для вимірювання кутів за трьома напрямками, рідкокристалічного дисплея 3 для виведення отриманих значень і супутньої інформації, сигналізатора нульового положення 4 для світлової індикації нульового положення, керуючих клавіш 5 і 6 для вмикання і скидання значень на нуль, універсального порта 7 для програмування та зарядження джерела автономного живлення 8, корпусу 9 з елементом кріплення 10 для фіксації на руці пацієнта та материнської плати 11, на якій розташовані вказані електронні компоненти. Пристрій реалізується наступним чином. Після включення живлення кнопкою 5 пристрій проводить калібрування нуля. Протягом цього часу пристрій має бути нерухомим. Після завершення калібрування на рідкокристалічному дисплеї 3 з'являється повідомлення, що свідчить про готовність пристрою до роботи. Для вимірювання об'єму рухів у кистьовому суглобі пацієнту необхідно взяти пристрій в руку таким чином, щоб коротка грань корпусу була паралельна передпліччю, яке повинно залишатися нерухомим під час проведення вимірювань. Після цього пацієнт скидає значення натисканням кнопки 6 і обертає кисть на максимально можливий кут по черзі в трьох площинах. Після цього на рідкокристалічному дисплеї 3 відображаються максимальний і мінімальний кути по всіх трьох напрямках, що дає можливість з високим ступенем точності оцінити функцію передпліччя пацієнта. Таким чином, запропонований пристрій, у порівнянні з прототипом, за рахунок оригінального поєднання цифрових технологій, дозволяє значно підвищити точність визначення функції передпліччя, є портативним, зручним у застосуванні і доступним для лікарів медико-соціальної експертизи в медичній практиці. Джерело інформації: 1. Пат. 63667 Росія, МПК (2007): А61М10/00 Ортопедический угломер / Макушин В. Д., Буравцов П. П.; заявник і патентовласник Федеральное государственное учреждение науки "Российский научный центр "Восстановительная травматология и ортопедия" имени академика Г.А. Илизарова Федерального агентства по здравоохранению и социальному развитию" (RU); заявл. 20.11.2006; опубл. 10.06.2007. Бюл. № 22. 1 UA 96850 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Портативний цифровий кутомір-ротатометр для визначення функції передпліччя, що містить систему вимірювання кута згину променево-зап'ясного суглобу, шкалу реєстрації функції, який відрізняється тим, що він містить мікроконтролер 1, рідкокристалічний екран 3, джерело автономного живлення 8, а також сигналізатор нульового положення 4, які розташовані на материнській платі 11. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
