Спосіб введення тексту і команд в портативний цифровий пристрій

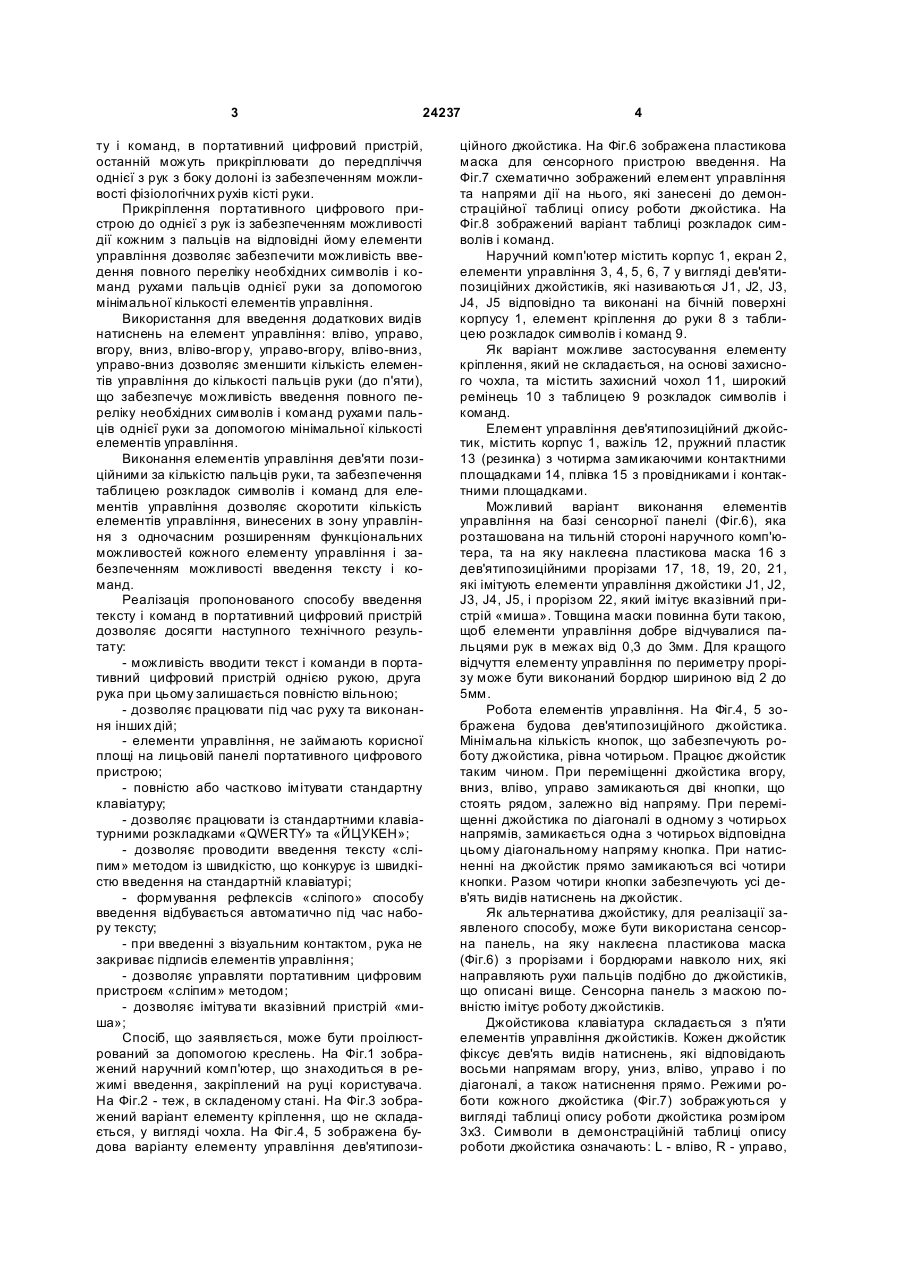

1. Спосіб введення тексту і команд в портативний цифровий пристрій, при якому введення здійснюють пальцями рук шляхом натиснення прямо на елементи керування, який відрізняється тим, що портативний цифровий пристрій прикріплюють до однієї з рук із забезпеченням можливості дії 3 24237 ту і команд, в портативний цифровий пристрій, останній можуть прикріплювати до передпліччя однієї з рук з боку долоні із забезпеченням можливості фізіологічних рухів кісті руки. Прикріплення портативного цифрового пристрою до однієї з рук із забезпеченням можливості дії кожним з пальців на відповідні йому елементи управління дозволяє забезпечити можливість введення повного переліку необхідних символів і команд рухами пальців однієї руки за допомогою мінімальної кількості елементів управління. Використання для введення додаткових видів натиснень на елемент управління: вліво, управо, вгору, вниз, вліво-вгор у, управо-вгору, вліво-вниз, управо-вниз дозволяє зменшити кількість елементів управління до кількості пальців руки (до п'яти), що забезпечує можливість введення повного переліку необхідних символів і команд рухами пальців однієї руки за допомогою мінімальної кількості елементів управління. Виконання елементів управління дев'яти позиційними за кількістю пальців руки, та забезпечення таблицею розкладок символів і команд для елементів управління дозволяє скоротити кількість елементів управління, винесених в зону управління з одночасним розширенням функціональних можливостей кожного елементу управління і забезпеченням можливості введення тексту і команд. Реалізація пропонованого способу введення тексту і команд в портативний цифровий пристрій дозволяє досягти наступного технічного результату: - можливість вводити текст і команди в портативний цифровий пристрій однією рукою, друга рука при цьому залишається повністю вільною; - дозволяє працювати під час руху та виконання інших дій; - елементи управління, не займають корисної площі на лицьовій панелі портативного цифрового пристрою; - повністю або частково імітувати стандартну клавіатуру; - дозволяє працювати із стандартними клавіатурними розкладками «QWERTY» та «ЙЦУКЕН»; - дозволяє проводити введення тексту «сліпим» методом із швидкістю, що конкурує із швидкістю введення на стандартній клавіатурі; - формування рефлексів «сліпого» способу введення відбувається автоматично під час набору тексту; - при введенні з візуальним контактом, рука не закриває підписів елементів управління; - дозволяє управляти портативним цифровим пристроєм «сліпим» методом; - дозволяє імітува ти вказівний пристрій «миша»; Спосіб, що заявляється, може бути проілюстрований за допомогою креслень. На Фіг.1 зображений наручний комп'ютер, що знаходиться в режимі введення, закріплений на руці користувача. На Фіг.2 - теж, в складеному стані. На Фіг.3 зображений варіант елементу кріплення, що не складається, у вигляді чохла. На Фіг.4, 5 зображена будова варіанту елементу управління дев'ятипози 4 ційного джойстика. На Фіг.6 зображена пластикова маска для сенсорного пристрою введення. На Фіг.7 схематично зображений елемент управління та напрями дії на нього, які занесені до демонстраційної таблиці опису роботи джойстика. На Фіг.8 зображений варіант таблиці розкладок символів і команд. Наручний комп'ютер містить корпус 1, екран 2, елементи управління 3, 4, 5, 6, 7 у вигляді дев'ятипозиційних джойстиків, які називаються J1, J2, J3, J4, J5 відповідно та виконані на бічній поверхні корпусу 1, елемент кріплення до руки 8 з таблицею розкладок символів і команд 9. Як варіант можливе застосування елементу кріплення, який не складається, на основі захисного чохла, та містить захисний чохол 11, широкий ремінець 10 з таблицею 9 розкладок символів і команд. Елемент управління дев'ятипозиційний джойстик, містить корпус 1, важіль 12, пружний пластик 13 (резинка) з чотирма замикаючими контактними площадками 14, плівка 15 з провідниками і контактними площадками. Можливий варіант виконання елементів управління на базі сенсорної панелі (Фіг.6), яка розташована на тильній стороні наручного комп'ютера, та на яку наклеєна пластикова маска 16 з дев'ятипозиційними прорізами 17, 18, 19, 20, 21, які імітують елементи управління джойстики J1, J2, J3, J4, J5, і прорізом 22, який імітує вказівний пристрій «миша». Товщина маски повинна бути такою, щоб елементи управління добре відчувалися пальцями рук в межах від 0,3 до 3мм. Для кращого відчуття елементу управління по периметру прорізу може бути виконаний бордюр шириною від 2 до 5мм. Робота елементів управління. На Фіг.4, 5 зображена будова дев'ятипозиційного джойстика. Мінімальна кількість кнопок, що забезпечують роботу джойстика, рівна чотирьом. Працює джойстик таким чином. При переміщенні джойстика вгору, вниз, вліво, управо замикаються дві кнопки, що стоять рядом, залежно від напряму. При переміщенні джойстика по діагоналі в одному з чотирьох напрямів, замикається одна з чотирьох відповідна цьому діагональному напряму кнопка. При натисненні на джойстик прямо замикаються всі чотири кнопки. Разом чотири кнопки забезпечують усі дев'ять видів натиснень на джойстик. Як альтернатива джойстику, для реалізації заявленого способу, може бути використана сенсорна панель, на яку наклеєна пластикова маска (Фіг.6) з прорізами і бордюрами навколо них, які направляють рухи пальців подібно до джойстиків, що описані вище. Сенсорна панель з маскою повністю імітує роботу джойстиків. Джойстикова клавіатура складається з п'яти елементів управління джойстиків. Кожен джойстик фіксує дев'ять видів натиснень, які відповідають восьми напрямам вгору, униз, вліво, управо і по діагоналі, а також натиснення прямо. Режими роботи кожного джойстика (Фіг.7) зображуються у вигляді таблиці опису роботи джойстика розміром 3х3. Символи в демонстраційній таблиці опису роботи джойстика означають: L - вліво, R - управо, 5 24237 U - вгору, D - вниз, S - прямо, діагональні напрями позначені комбінацією цих символів. Джойстики нумеруються зліва направо від J1 до J5. Джойстик J1 управляється мізинцем правої руки, а розташований окремо джойстик J5 - великим пальцем. Даний порядок рекомендований, і обов'язковий тільки при сліпому методі набору. Таблиця розкладок символів і команд (Фіг.8). Таблиці опису роботи джойстиків зведені в єдину таблицю, стовпчики якої відповідають джойстикам J1, J2, J3, J4. Рядки (розкладки) вибираються за допомогою джойстика J5, і відповідають англійській та національним клавіатурним розкладкам, клавішам управління, функціональним клавішам, і т.д. Розкладки символів і команд включають: англійську «QWERTY», національні розкладки (російську, українську «ЙЦУКЕ»), цифро-функціональну розкладку «F1», управління курсором «Move», а також розкладку емуляції вказівного пристрою. Таблиця розкладок символів і команди закріпляється таким чином, щоб в режимі введення (Фіг.1) її було видно, а в складеному стані (Фіг.2) вона може закриватися корпусом пристрою. Переключення розкладок і клавіатурні скорочення. Джойстик J5, керований великим пальцем, використовується для перемикання розкладок клавіатури, та для емуляції клавіш шифтів (Ctrl, Alt, Shift) стандартної клавіатури. При утриманні в натиснутому положенні, джойстик працює, як клавіша Shift тимчасово переходячи в іншу клавіатурну розкладку. Якщо під час натиснення на джойстик J5 не було проведено інших натиснень, перемикач спрацьовує, як клавіша Lock, фіксуючи нову розкладку. Ця фіксація працює також і з Ctrl, Shift, Alt, що дозволяє вводити складні клавіатурні скорочення наприклад Ctrl+Shift+E або Ctrl+Alt+Del. Шифтова комбінація скидається при виборі джойстиком J5 будь-якого іншого не шифтового стану. Розташування таблиці розкладок символі і команд. Таблиця розташовується таким чином, щоб її було видно в режимі введення. У складеному стані під час читання з екрану візуальний контакт з таблицею розкладок необов'язковий. Безпосередня близькість таблиці розкладок і джойстиків необов'язкова, також необов'язкова однакова їх просторова орієнтація так, як для маніпуляцій з джойстиками візуальний контакт з пальцями не потрібний. Сліпий метод набору. Джойстики J1 і J2 відповідають лівій половині стандартної клавіатури, a J3 і J4 правій. Букви «F» і «J» в англійській розкладці або в російсько-українській розкладці «А» і «О», є основою для сліпого методу набору, і при використанні джойстикової клавіатури відповідають натисненню прямо на джойстики J2 і J3. Оскільки клавіатурні розкладки стандартні, то люди що володіють сліпим методом набору, зможуть швидко адаптувати свої навики для роботи з джойстиковою клавіатурою. Щодо людей, які не володіють сліпим методом набору. Оскільки при даному методі набору, один символ можна ввести тільки одним видом руху певного пальця (саме так працюють при сліпому 6 методі набору, а також навчаються роботі даним методом), і візуальний контакт з пальцями не потрібний, то рефлекси швидко сформуються автоматично без спеціального навчання. Сліпий метод набору забезпечить дуже високу швидкість набору, яка може конкурувати із швидкістю сліпого методу набору на стандартній клавіатурі. Розміщення команд управління курсором, функціональних клавіш, і т.д. у вигляді стандартних розкладок дозволить сліпим методом не тільки вводити текст, але й повністю управляти наручним комп'ютером. Щоб зробити легшим та швидшим привикання до нового способу вводу, необхідно разом з наручним комп'ютером поставляти навчальну програму. Навчальна програма забезпечить з самого початку правильну роботу користувачів при вводі. Режим вказівного пристрою. У цьому режимі джойстикова клавіатура імітує маніпулятор «миша». Даний режим включається джойстиком J5, та є режимом за замовчуванням при ввімкненні портативного цифрового пристрою. Джойстик J4, в цьому режимі, працює як вказівний пристрій. Джойстики J1 і J3 відповідають лівій і правій кнопкам мишки. Джойстик J2 відповідає елементу управління Scroll, і забезпечує вертикальну і горизонтальну прокрутку. Можливий варіант виконання наручного комп'ютера в якому вказівний пристрій виконаний у вигляді окремого елементу управління, розташованого на корпусі пристрою в зоні досяжності пальців користувача. Кріплення наручного комп'ютера. Для забезпечення роботи джойстикової клавіатури під час руху, наручний комп'ютер повинен жорстко кріпитися до передпліччя руки з боку долоні, так щоб кінчики пальців легко діставали до джойстиків, які розташовані на бічній поверхні наручного комп'ютера (Фіг.1). Щоб закріплений постійно таким чином наручний комп'ютер не заважав в роботі, бажано передбачити можливість прибирати його, переміщуючи вгору по передпліччю руки (Фіг.2). Наручний комп'ютер може знаходитися в режимі введення, коли пальці торкаються джойстиків, та в складеному стані. У складеному стані з екрану можна зчитувати інформацію, а також можна керувати наручним комп'ютером іншою рукою, але при цьому він не заважає роботі тієї руки, на якій закріплений. Наручний комп'ютер може складатися поступальним або обертальним рухом. Для жорсткого кріплення наручного комп'ютера на руці використовується направляюча пластинка, яка закріплюється на руці двома ремінцями або широким браслетом поверх одягу. На верхній частині пластинки розташована таблиця розкладок символів і команд, її видно в режимі введення, та вона ховається наручним комп'ютером при переході в складений стан. У недорогих моделях наручного комп'ютера функція складання може бути відсутньою. На Фіг.3 зображений елемент кріплення наручного комп'ютера, який не складається - виконаний на основі захисного чохла. Наручний комп'ютер кріпиться на передпліччі руки за допомогою широкого ремінця або браслета. Таблиця розкладок символів і ко 7 24237 манд розташовуються на основному ремінці або браслеті. Можливий варіант розміщення таблиці розкладок символів і команд на додатковому ремінці, який кріпиться на протилежній стороні від джойстиків. При такому виді кріплення наручний комп'ютер переводиться в складений стан переміщенням його на тильну сторону р уки при розслабленому ремінці або браслеті. Робота лівою рукою. Щоб з наручним комп'ютером можна було працювати лівою і правою рукою, можливий його варіант, в якому є ще один 8 джойстик, розташований на бічній стороні протилежній джойстику J5. Також можливий варіант, в наручного комп'ютера невеликої висоти, коли джойстик J1 розташований на нижній бічній панелі симетрично джойстику J5. В таких варіантах наручний комп'ютер може кріпитися, як на правій, так і на лівій руці. У дуже тонких і малогабаритних портативних цифрових пристроях елементи вводу можуть розташовуватися на передній лицьовій панелі. 9 Комп’ютерна в ерстка М. Ломалова 24237 Підписне 10 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
