Робочий орган культиватора

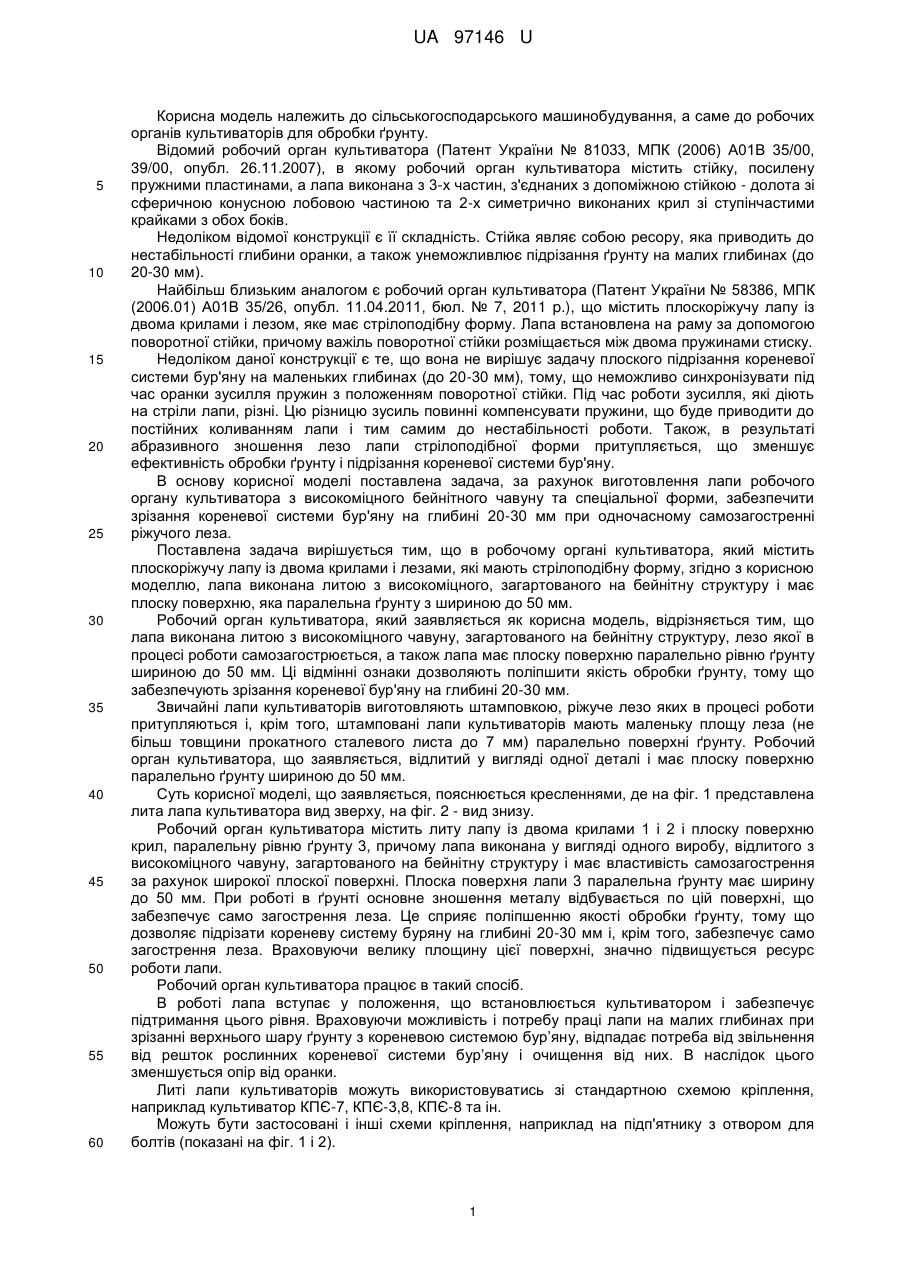

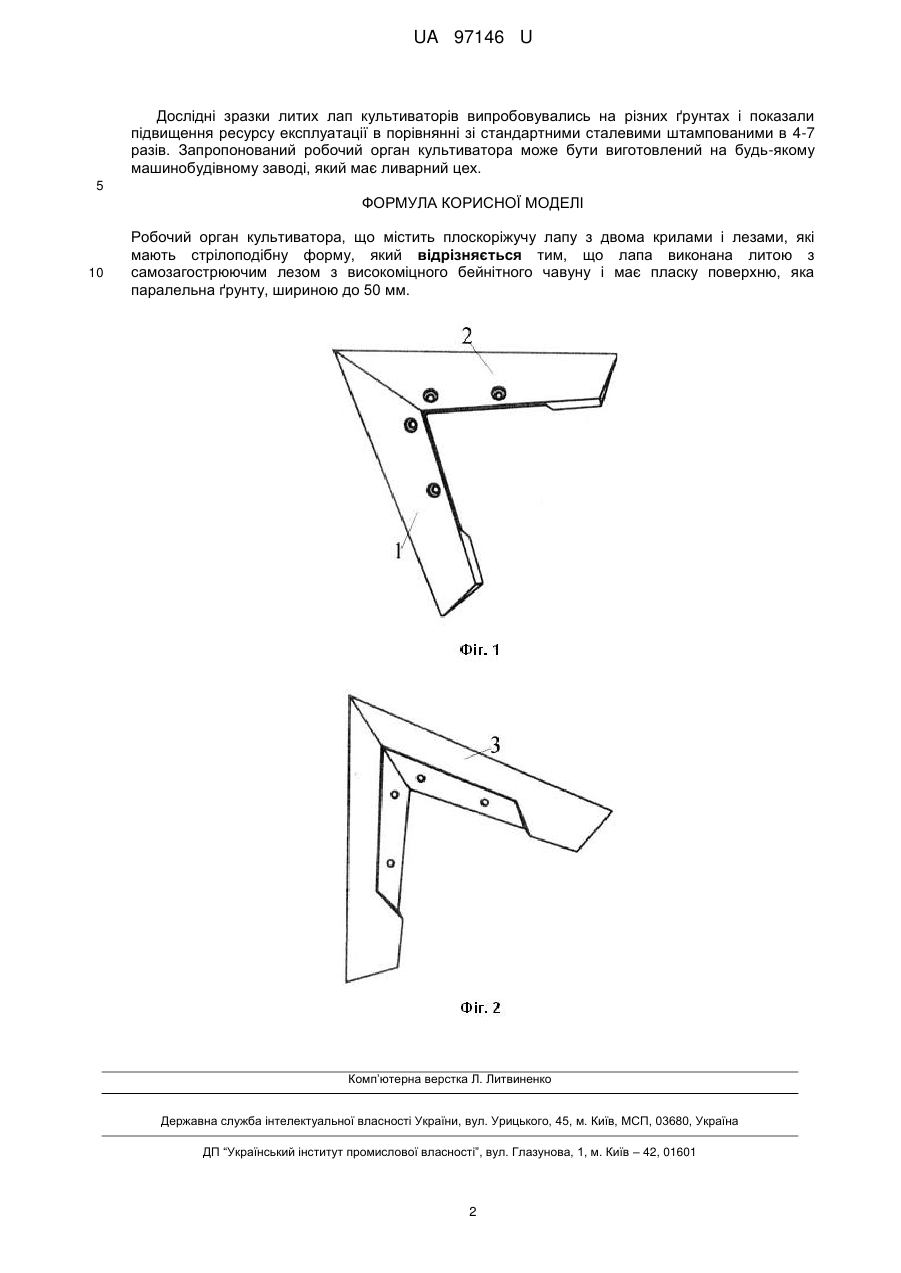

Реферат: Робочий орган культиватора містить плоскоріжучу лапу з двома крилами і лезами, які мають стрілоподібну форму. Лапа виконана литою з самозагострюючим лезом з високоміцного бейнітного чавуну і має пласку поверхню, яка паралельна ґрунту, шириною до 50 мм. UA 97146 U (54) РОБОЧИЙ ОРГАН КУЛЬТИВАТОРА UA 97146 U UA 97146 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, а саме до робочих органів культиваторів для обробки ґрунту. Відомий робочий орган культиватора (Патент України № 81033, МПК (2006) А01В 35/00, 39/00, опубл. 26.11.2007), в якому робочий орган культиватора містить стійку, посилену пружними пластинами, а лапа виконана з 3-х частин, з'єднаних з допоміжною стійкою - долота зі сферичною конусною лобовою частиною та 2-х симетрично виконаних крил зі ступінчастими крайками з обох боків. Недоліком відомої конструкції є її складність. Стійка являє собою ресору, яка приводить до нестабільності глибини оранки, а також унеможливлює підрізання ґрунту на малих глибинах (до 20-30 мм). Найбільш близьким аналогом є робочий орган культиватора (Патент України № 58386, МПК (2006.01) А01В 35/26, опубл. 11.04.2011, бюл. № 7, 2011 p.), що містить плоскоріжучу лапу із двома крилами і лезом, яке має стрілоподібну форму. Лапа встановлена на раму за допомогою поворотної стійки, причому важіль поворотної стійки розміщається між двома пружинами стиску. Недоліком даної конструкції є те, що вона не вирішує задачу плоского підрізання кореневої системи бур'яну на маленьких глибинах (до 20-30 мм), тому, що неможливо синхронізувати під час оранки зусилля пружин з положенням поворотної стійки. Під час роботи зусилля, які діють на стріли лапи, різні. Цю різницю зусиль повинні компенсувати пружини, що буде приводити до постійних коливанням лапи і тим самим до нестабільності роботи. Також, в результаті абразивного зношення лезо лапи стрілоподібної форми притупляється, що зменшує ефективність обробки ґрунту і підрізання кореневої системи бур'яну. В основу корисної моделі поставлена задача, за рахунок виготовлення лапи робочого органу культиватора з високоміцного бейнітного чавуну та спеціальної форми, забезпечити зрізання кореневої системи бур'яну на глибині 20-30 мм при одночасному самозагостренні ріжучого леза. Поставлена задача вирішується тим, що в робочому органі культиватора, який містить плоскоріжучу лапу із двома крилами і лезами, які мають стрілоподібну форму, згідно з корисною моделлю, лапа виконана литою з високоміцного, загартованого на бейнітну структуру і має плоску поверхню, яка паралельна ґрунту з шириною до 50 мм. Робочий орган культиватора, який заявляється як корисна модель, відрізняється тим, що лапа виконана литою з високоміцного чавуну, загартованого на бейнітну структуру, лезо якої в процесі роботи самозагострюється, а також лапа має плоску поверхню паралельно рівню ґрунту шириною до 50 мм. Ці відмінні ознаки дозволяють поліпшити якість обробки ґрунту, тому що забезпечують зрізання кореневої бур'яну на глибині 20-30 мм. Звичайні лапи культиваторів виготовляють штамповкою, ріжуче лезо яких в процесі роботи притупляються і, крім того, штамповані лапи культиваторів мають маленьку площу леза (не більш товщини прокатного сталевого листа до 7 мм) паралельно поверхні ґрунту. Робочий орган культиватора, що заявляється, відлитий у вигляді одної деталі і має плоску поверхню паралельно ґрунту шириною до 50 мм. Суть корисної моделі, що заявляється, пояснюється кресленнями, де на фіг. 1 представлена лита лапа культиватора вид зверху, на фіг. 2 - вид знизу. Робочий орган культиватора містить литу лапу із двома крилами 1 і 2 і плоску поверхню крил, паралельну рівню ґрунту 3, причому лапа виконана у вигляді одного виробу, відлитого з високоміцного чавуну, загартованого на бейнітну структуру і має властивість самозагострення за рахунок широкої плоскої поверхні. Плоска поверхня лапи 3 паралельна ґрунту має ширину до 50 мм. При роботі в ґрунті основне зношення металу відбувається по цій поверхні, що забезпечує само загострення леза. Це сприяє поліпшенню якості обробки ґрунту, тому що дозволяє підрізати кореневу систему буряну на глибині 20-30 мм і, крім того, забезпечує само загострення леза. Враховуючи велику площину цієї поверхні, значно підвищується ресурс роботи лапи. Робочий орган культиватора працює в такий спосіб. В роботі лапа вступає у положення, що встановлюється культиватором і забезпечує підтримання цього рівня. Враховуючи можливість і потребу праці лапи на малих глибинах при зрізанні верхнього шару ґрунту з кореневою системою бур’яну, відпадає потреба від звільнення від решток рослинних кореневої системи бур’яну і очищення від них. В наслідок цього зменшується опір від оранки. Литі лапи культиваторів можуть використовуватись зі стандартною схемою кріплення, наприклад культиватор КПЄ-7, КПЄ-3,8, КПЄ-8 та ін. Можуть бути застосовані і інші схеми кріплення, наприклад на підп'ятнику з отвором для болтів (показані на фіг. 1 і 2). 1 UA 97146 U Дослідні зразки литих лап культиваторів випробовувались на різних ґрунтах і показали підвищення ресурсу експлуатації в порівнянні зі стандартними сталевими штампованими в 4-7 разів. Запропонований робочий орган культиватора може бути виготовлений на будь-якому машинобудівному заводі, який має ливарний цех. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Робочий орган культиватора, що містить плоскоріжучу лапу з двома крилами і лезами, які мають стрілоподібну форму, який відрізняється тим, що лапа виконана литою з самозагострюючим лезом з високоміцного бейнітного чавуну і має пласку поверхню, яка паралельна ґрунту, шириною до 50 мм. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
