Оптичний пристрій для вимірювання кількості молока для переносного доїльного апарату

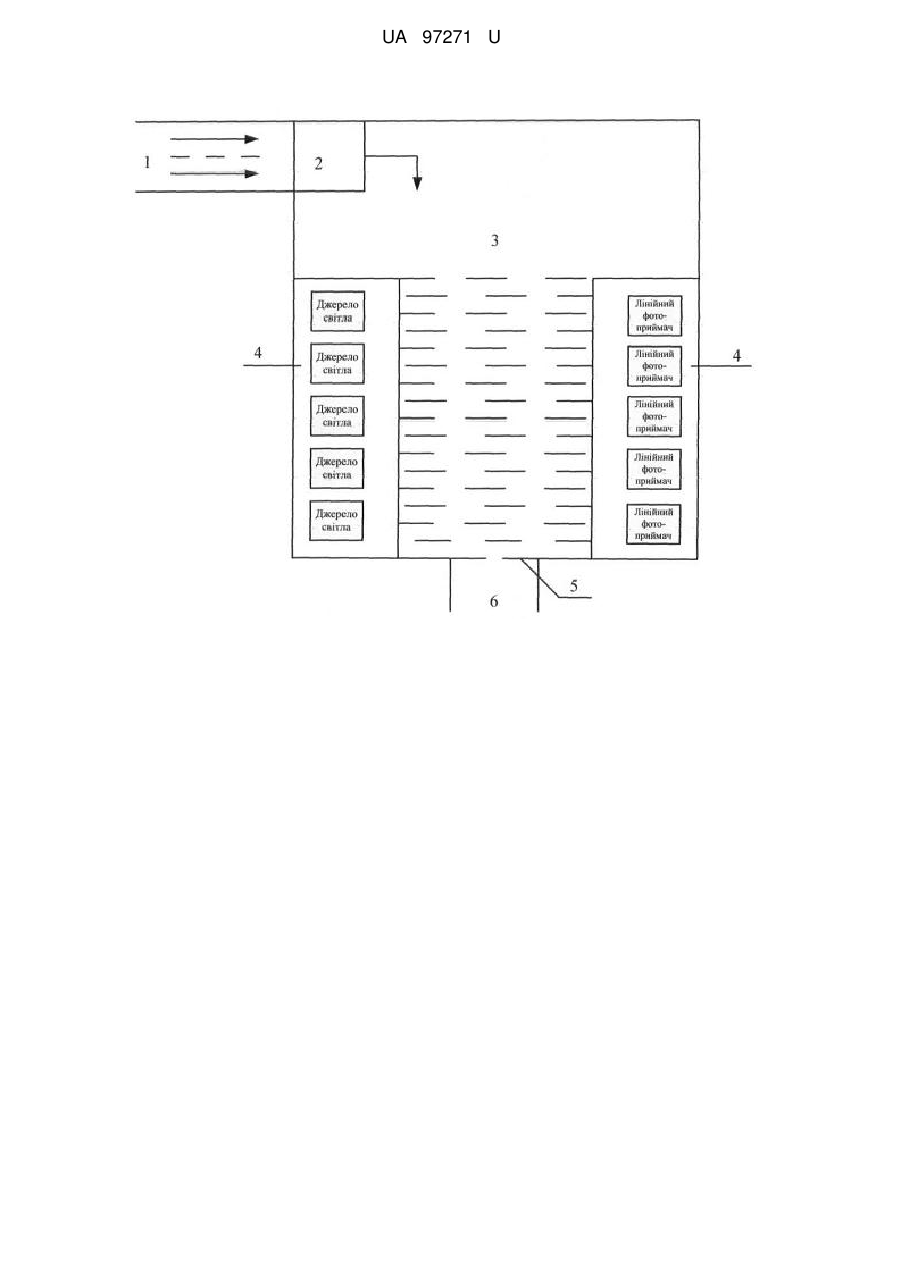

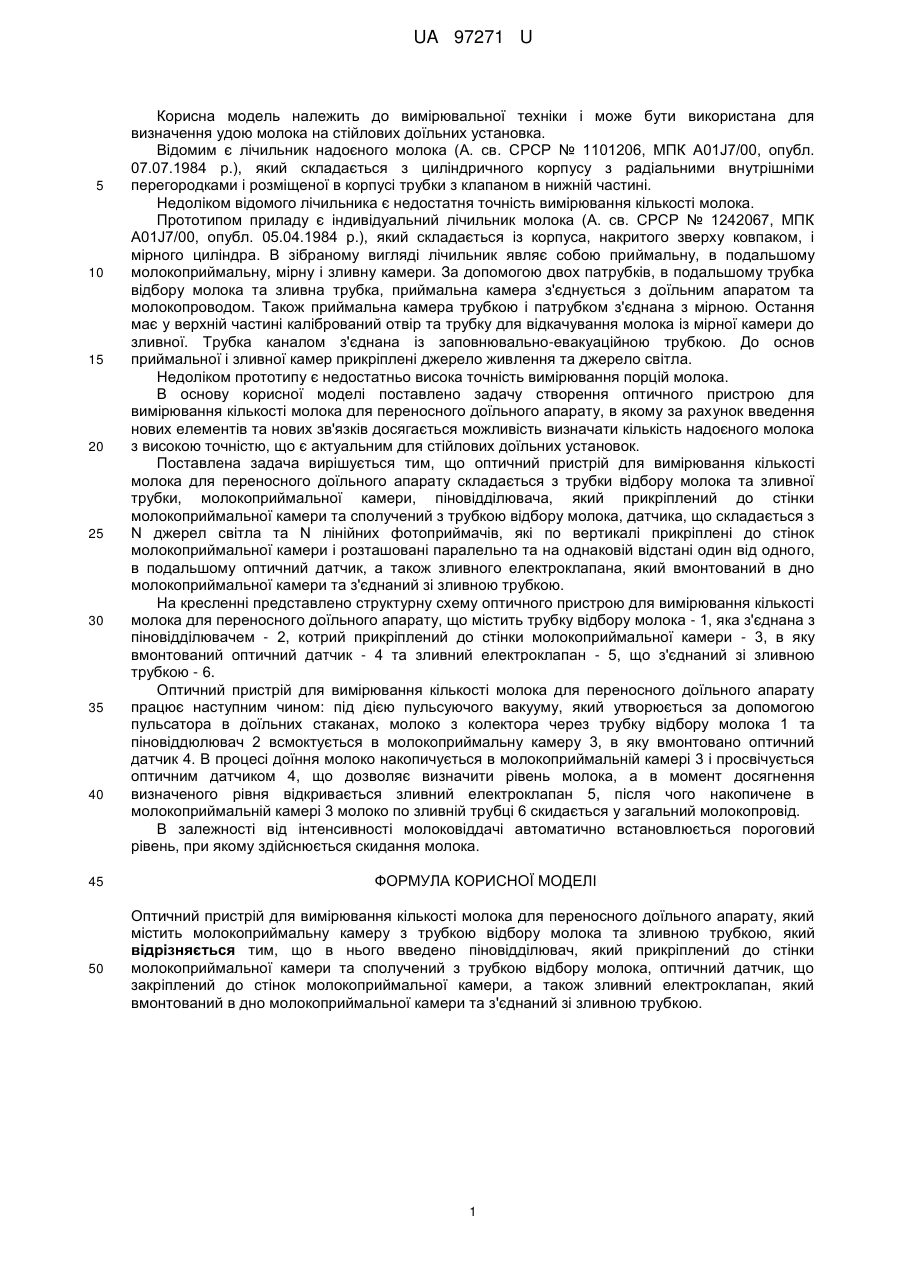

Реферат: Оптичний пристрій для вимірювання кількості молока для переносного доїльного апарату містить молокоприймальну камеру з трубкою відбору молока та зливною трубкою. В пристрій введено піновідділювач, який прикріплений до стінки молокоприймальної камери та сполучений з трубкою відбору молока, оптичний датчик, що закріплений до стінок молокоприймальної камери. Також введено зливний електроклапан, який вмонтований в дно молокоприймальної камери та з'єднаний зі зливною трубкою. UA 97271 U (54) ОПТИЧНИЙ ПРИСТРІЙ ДЛЯ ВИМІРЮВАННЯ КІЛЬКОСТІ МОЛОКА ДЛЯ ПЕРЕНОСНОГО ДОЇЛЬНОГО АПАРАТУ UA 97271 U UA 97271 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до вимірювальної техніки і може бути використана для визначення удою молока на стійлових доїльних установка. Відомим є лічильник надоєного молока (А. св. СРСР № 1101206, МПК A01J7/00, опубл. 07.07.1984 p.), який складається з циліндричного корпусу з радіальними внутрішніми перегородками і розміщеної в корпусі трубки з клапаном в нижній частині. Недоліком відомого лічильника є недостатня точність вимірювання кількості молока. Прототипом приладу є індивідуальний лічильник молока (А. св. СРСР № 1242067, МПК A01J7/00, опубл. 05.04.1984 p.), який складається із корпуса, накритого зверху ковпаком, і мірного циліндра. В зібраному вигляді лічильник являє собою приймальну, в подальшому молокоприймальну, мірну і зливну камери. За допомогою двох патрубків, в подальшому трубка відбору молока та зливна трубка, приймальна камера з'єднується з доїльним апаратом та молокопроводом. Також приймальна камера трубкою і патрубком з'єднана з мірною. Остання має у верхній частині калібрований отвір та трубку для відкачування молока із мірної камери до зливної. Трубка каналом з'єднана із заповнювально-евакуаційною трубкою. До основ приймальної і зливної камер прикріплені джерело живлення та джерело світла. Недоліком прототипу є недостатньо висока точність вимірювання порцій молока. В основу корисної моделі поставлено задачу створення оптичного пристрою для вимірювання кількості молока для переносного доїльного апарату, в якому за рахунок введення нових елементів та нових зв'язків досягається можливість визначати кількість надоєного молока з високою точністю, що є актуальним для стійлових доїльних установок. Поставлена задача вирішується тим, що оптичний пристрій для вимірювання кількості молока для переносного доїльного апарату складається з трубки відбору молока та зливної трубки, молокоприймальної камери, піновідділювача, який прикріплений до стінки молокоприймальної камери та сполучений з трубкою відбору молока, датчика, що складається з N джерел світла та N лінійних фотоприймачів, які по вертикалі прикріплені до стінок молокоприймальної камери і розташовані паралельно та на однаковій відстані один від одного, в подальшому оптичний датчик, а також зливного електроклапана, який вмонтований в дно молокоприймальної камери та з'єднаний зі зливною трубкою. На кресленні представлено структурну схему оптичного пристрою для вимірювання кількості молока для переносного доїльного апарату, що містить трубку відбору молока - 1, яка з'єднана з піновідділювачем - 2, котрий прикріплений до стінки молокоприймальної камери - 3, в яку вмонтований оптичний датчик - 4 та зливний електроклапан - 5, що з'єднаний зі зливною трубкою - 6. Оптичний пристрій для вимірювання кількості молока для переносного доїльного апарату працює наступним чином: під дією пульсуючого вакууму, який утворюється за допомогою пульсатора в доїльних стаканах, молоко з колектора через трубку відбору молока 1 та піновіддюлювач 2 всмоктується в молокоприймальну камеру 3, в яку вмонтовано оптичний датчик 4. В процесі доїння молоко накопичується в молокоприймальній камері 3 і просвічується оптичним датчиком 4, що дозволяє визначити рівень молока, а в момент досягнення визначеного рівня відкривається зливний електроклапан 5, після чого накопичене в молокоприймальній камері 3 молоко по зливній трубці 6 скидається у загальний молокопровід. В залежності від інтенсивності молоковіддачі автоматично встановлюється пороговий рівень, при якому здійснюється скидання молока. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Оптичний пристрій для вимірювання кількості молока для переносного доїльного апарату, який містить молокоприймальну камеру з трубкою відбору молока та зливною трубкою, який відрізняється тим, що в нього введено піновідділювач, який прикріплений до стінки молокоприймальної камери та сполучений з трубкою відбору молока, оптичний датчик, що закріплений до стінок молокоприймальної камери, а також зливний електроклапан, який вмонтований в дно молокоприймальної камери та з'єднаний зі зливною трубкою. 1 UA 97271 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
