Вимірювач кількості молока

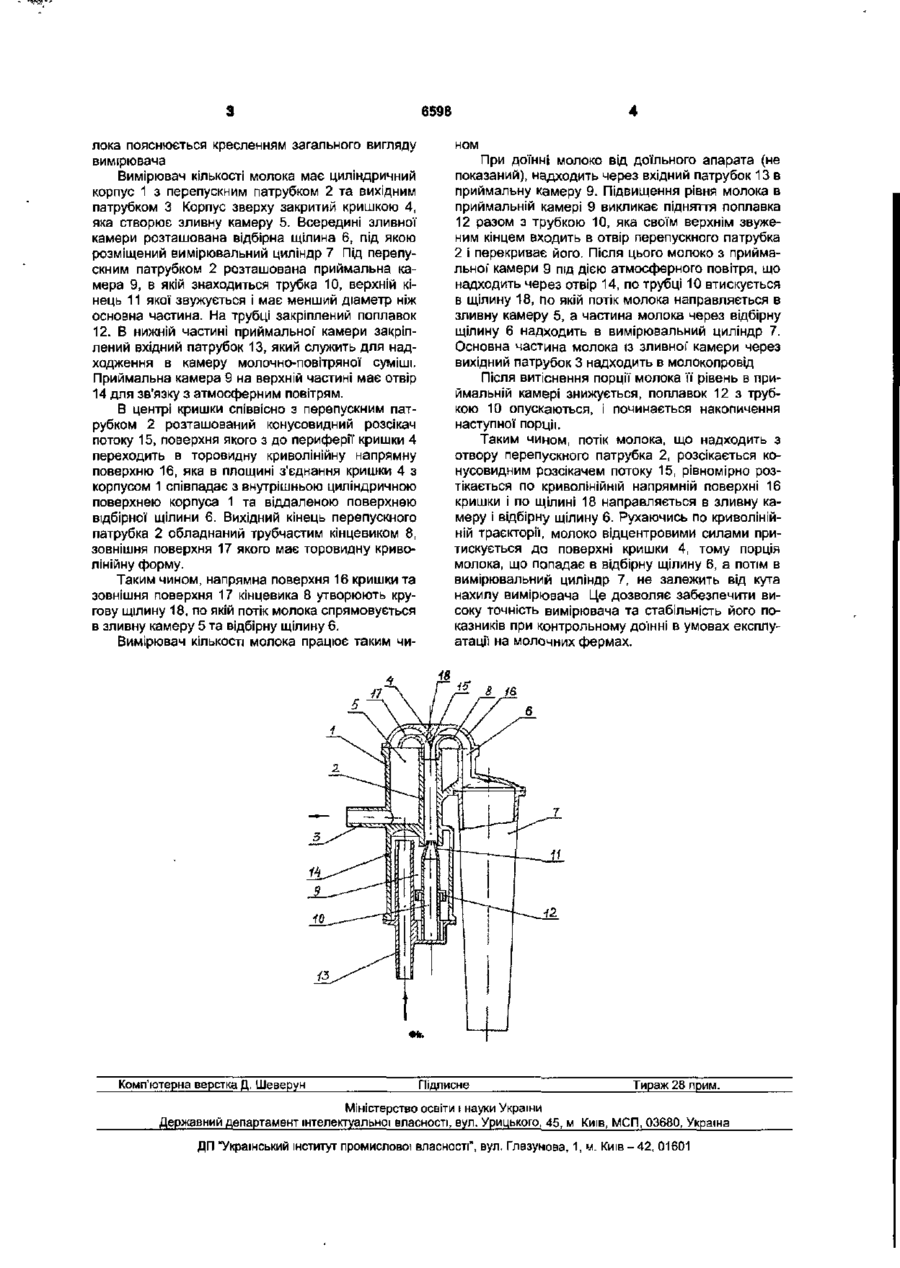

Вимірювач кількості молока, що містить корпус з вхідним і вихідним патрубками, зливну камеру, закриту кришкою, та приймальну камеру з отвором, які з'єднані між собою перепускним патрубком, розташований в приймальній камері по плавок з закріпленою на ньому трубкою і розміщену в зливній камері відбірну щілину, під якою установлений вимірювальний циліндр, який відрізняється тим, що на внутрішній поверхні кришки в центрі співвісно з перепускним патрубком розташований конусоподібний розсікач потоку, суміщений з напрямною потоку, яка має тороподібну криволінійну поверхню, а вихідний кінець перепускного патрубка обладнаний кінцевиком, зовнішня поверхня якого має тороподібну криволінійну форму. Корисна модель відноситься до сільського господарства і може використовуватися при контрольному доїнні корів. За прототип прийнято відомий вимірювач кількості молока [авторське свідоцтво СРСР №1258363, кл.4 А01J7/00, 1986], що містить корпус з вхідним і вихідним патрубками, закриту кришкою зливну камеру та приймальну камеру з отвором, які з'єднані між собою перепускним патрубком, розташований в приймальній камері поплавок з закріпленою на ньому трубкою і розміщену в зливній камері відбірну щілину, під якою установлений вимірювальний циліндр. В відомому вимірювачі кількості молока порція молока, сформована з допомогою поплавкового пристрою, під дією надлишкового тиску, який створюється атмосферним повітрям, надходить в зливну камеру, тонким шаром розтікається по кришці, при цьому частина молока через відбірну щілину надходить в вимірювальний циліндр, що має градуювання, по якому візуально визначається кількість молока. Однак, при відхиленні ВІСІ вимірювача від вертикальної площини, кількість молока, що попадає в відбірну щілину після вільного розтікання по горизонтальній поверхні кришки, буде різною в залежності від напрямку відхилення вимірювача Це приводить до зменшення стабільності замірів вимірювача і його точності, що важливо для процесу контрольного доґння корів В основу корисної моделі поставлена задача удосконалення вимірювача кількості молока, в якому за рахунок зміни конструкції зливної камери досягається рівномірність розподілу потоку молока по напрямній поверхні, що призводить до підви щення стабільності і точності показників в умовах використання на фермі в процесі контрольного доїння. Поставлена задача досягається тим, що в вимірювачі кількості молока, що містить корпус з вхідним і вихідним патрубками, зливну камеру, закриту кришкою, та приймальну камеру з отвором, які з'єднані між собою перепускним патрубком, розташований в приймальній камері поплавок з закріпленою на ньому трубкою і розміщену в зливній камері відбірну щілину, під якою установлений вимірювальний циліндр, згідно корисної моделі на внутрішній поверхні кришки в центрі співвісно з перепускним патрубком розташований конусовидний розсікач потоку, суміщений з напрямною потоку, яка має торовидну криволінійну поверхню, а вихідний кінець перепускного патрубка обладнаний кінцевиком, зовнішня поверхня якого має торовидну криволінійну форму. За рахунок введення розсікача потоку і кінцевика особливої форми, відбувається формування потоку молока і направлення його по необхідній траєкторії При цьому потік молока, який надходить з отвору перепускного клапану, розсікається конусовидним розсікачем, а потім по напрямній криволінійній торовидній поверхні, яка утворена поверхнями розсікача і кришки, рівномірно надходить в зливну камеру І відбірну щілину. Завдяки такому рішенню в відбірну щілину направляється одна і та ж частка молока незалежно від кута нахилу вимірювача, що забезпечує стабільність замірів і підвищену точність показників при різних умовах експлуатації вимірювача. Приклад виконання вимірювача кількості мо 00 О) ю (О о> 6598 лока пояснюється кресленням загального вигляду вимірювача Вимірювач кількості молока має циліндричний корпус 1 з перепускним патрубком 2 та вихідним патрубком 3 Корпус зверху закритий кришкою 4, яка створює зливну камеру 5. Всередині зливної камери розташована відбірна щілина 6, під якою розміщений вимірювальний циліндр 7 Під перепускним патрубком 2 розташована приймальна камера 9, в якій знаходиться трубка 10, верхній кінець 11 якої звужується і має менший діаметр ніж основна частина. На трубці закріплений поплавок 12. В нижній частині приймальної камери закріплений вхідний патрубок 13, який служить для надходження в камеру молочно-повітряної суміші. Приймальна камера 9 на верхній частині має отвір 14 для зв'язку з атмосферним повітрям. В центрі кришки співвісно з перепускним патрубком 2 розташований конусовидний розсікач потоку 15, поверхня якого з до периферії кришки 4 переходить в торовидну криволінійну напрямну поверхню 16, яка в площині з'єднання кришки 4 з корпусом 1 співпадає з внутрішньою циліндричною поверхнею корпуса 1 та віддаленою поверхнею відбірної щілини 6. Вихідний кінець перепускного патрубка 2 обладнаний трубчастим кінцевиком 8, зовнішня поверхня 17 якого має торовидну криволінійну форму. Таким чином, напрямна поверхня 16 кришки та зовнішня поверхня 17 кінцевика 8 утворюють кругову щілину 18, по якій потік молока спрямовується в зливну камеру 5 та відбірну щілину 6. Вимірювач кількості молока працює таким чи Комп'ютерна верстка Д. Шеверун ном При доїнні молоко від доїльного апарата (не показаний), надходить через вхідний патрубок 13 в приймальну камеру 9. Підвищення рівня молока в приймальній камері 9 викликає підняття поплавка 12 разом з трубкою 10, яка своїм верхнім звуженим кінцем входить в отвір перепускного патрубка 2 і перекриває його. Після цього молоко з приймальної' камери 9 під дією атмосферного повітря, що надходить через отвір 14, по трубці 10 втискується в щілину 18, по якій потік молока направляється в зливну камеру 5, а частина молока через відбірну щілину 6 надходить в вимірювальний циліндр 7. Основна частина молока із зливної камери через вихідний патрубок 3 надходить в молокопровід Після витіснення порції молока її рівень в приймальній камері знижується, поплавок 12 з трубкою 10 опускаються, і починається накопичення наступної порції. Таким чином, потік молока, що надходить з отвору перепускного патрубка 2, розсікається конусовидним розсікачем потоку 15, рівномірно розтікається по криволінійній напрямній поверхні 16 кришки і по щілині 18 направляється в зливну камеру і відбірну щілину 6. Рухаючись по криволінійній траєкторії, молоко відцентровими силами притискується до поверхні кришки 4, тому порція молока, що попадає в відбірну щілину 6, а потім в вимірювальний циліндр 7, не залежить від кута нахилу вимірювача Це дозволяє забезпечити високу точність вимірювача та стабільність його показників при контрольному доїнні в умовах експлуатації на молочних фермах. Підписне Тираж 28 прим. Міністерство освіти \ науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
