Спосіб підготовки водовугільної суспензії до згоряння

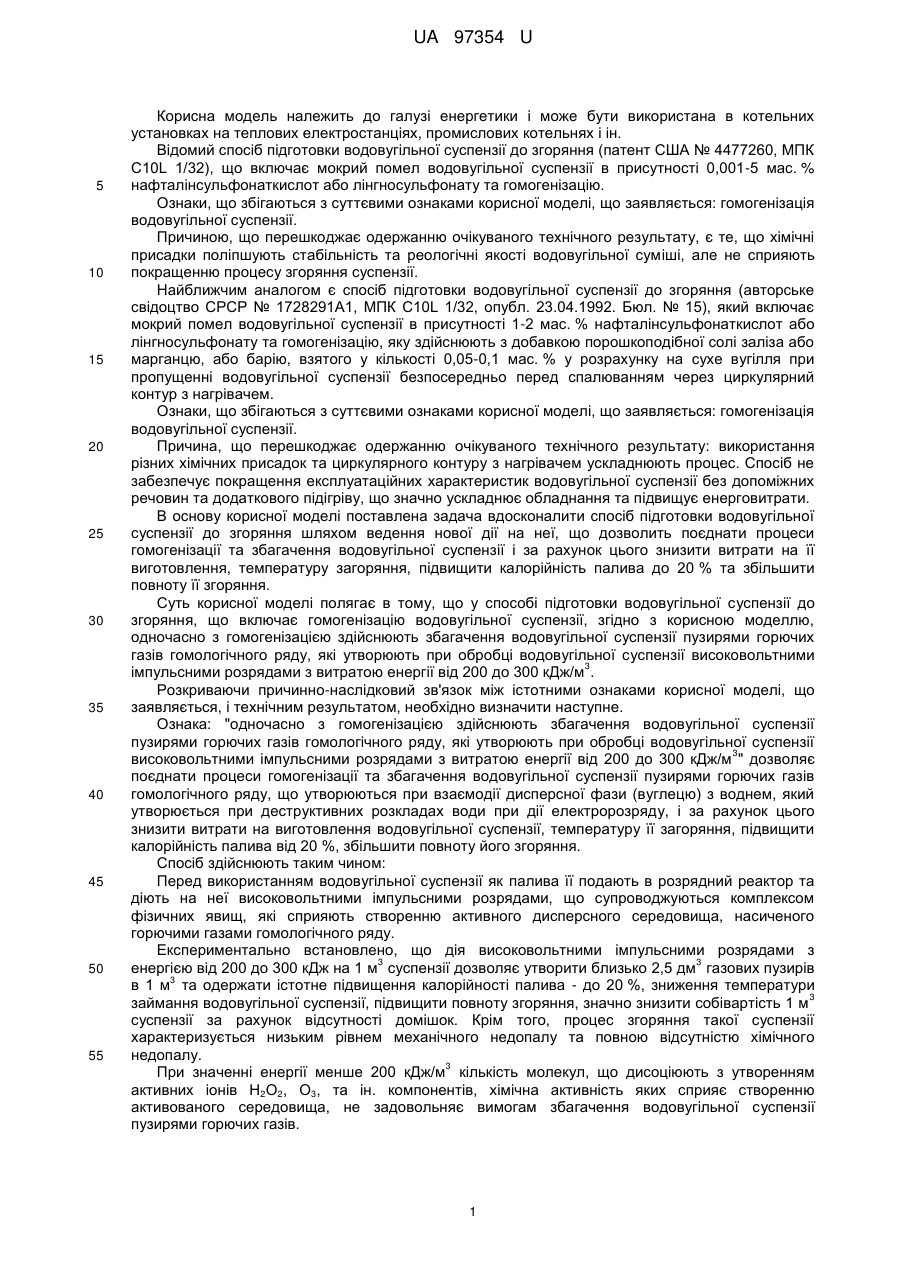

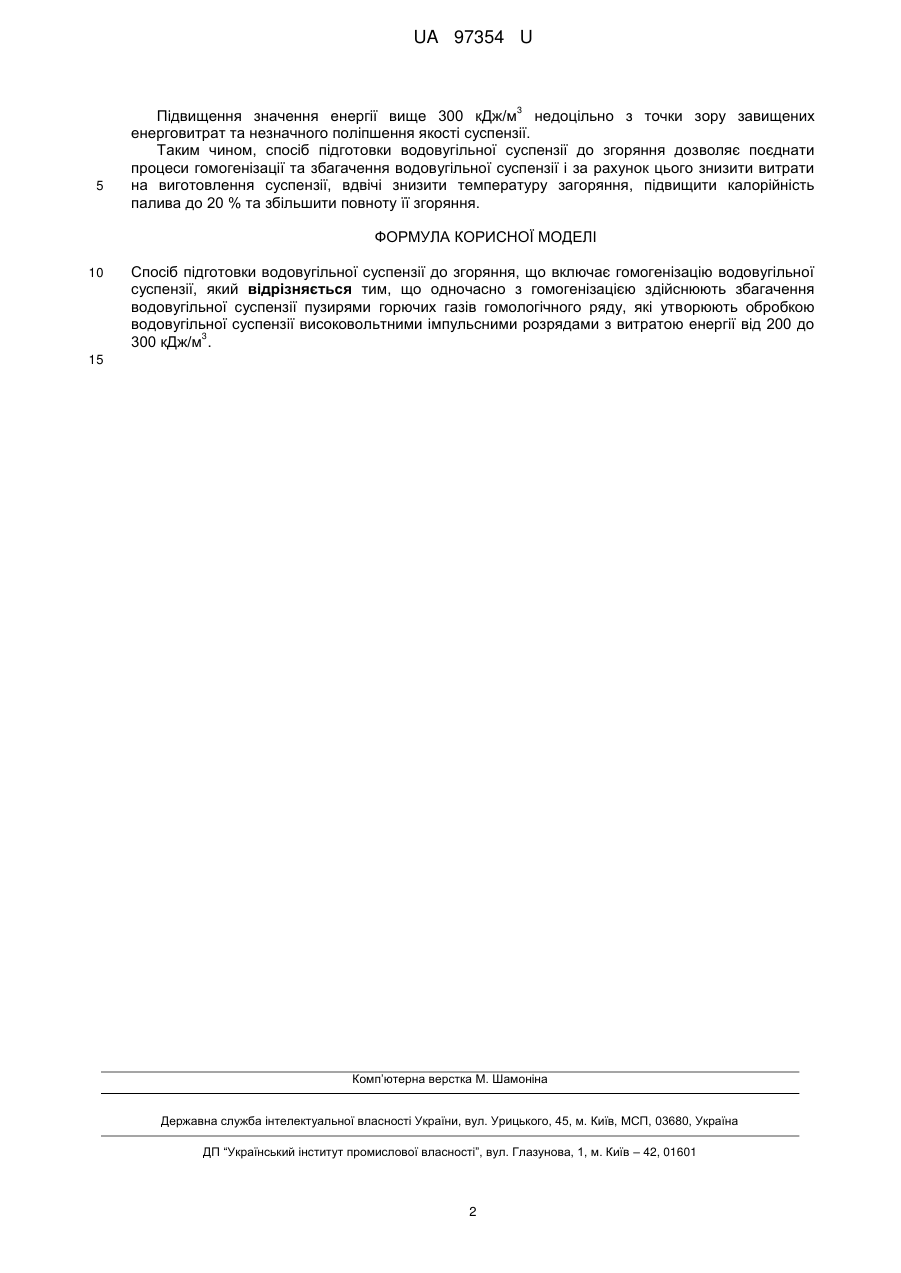

Реферат: UA 97354 U UA 97354 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі енергетики і може бути використана в котельних установках на теплових електростанціях, промислових котельнях і ін. Відомий спосіб підготовки водовугільної суспензії до згоряння (патент США № 4477260, МПК C10L 1/32), що включає мокрий помел водовугільної суспензії в присутності 0,001-5 мас. % нафталінсульфонаткислот або лінгносульфонату та гомогенізацію. Ознаки, що збігаються з суттєвими ознаками корисної моделі, що заявляється: гомогенізація водовугільної суспензії. Причиною, що перешкоджає одержанню очікуваного технічного результату, є те, що хімічні присадки поліпшують стабільність та реологічні якості водовугільної суміші, але не сприяють покращенню процесу згоряння суспензії. Найближчим аналогом є спосіб підготовки водовугільної суспензії до згоряння (авторське свідоцтво СРСР № 1728291А1, МПК С10L 1/32, опубл. 23.04.1992. Бюл. № 15), який включає мокрий помел водовугільної суспензії в присутності 1-2 мас. % нафталінсульфонаткислот або лінгносульфонату та гомогенізацію, яку здійснюють з добавкою порошкоподібної солі заліза або марганцю, або барію, взятого у кількості 0,05-0,1 мас. % у розрахунку на сухе вугілля при пропущенні водовугільної суспензії безпосередньо перед спалюванням через циркулярний контур з нагрівачем. Ознаки, що збігаються з суттєвими ознаками корисної моделі, що заявляється: гомогенізація водовугільної суспензії. Причина, що перешкоджає одержанню очікуваного технічного результату: використання різних хімічних присадок та циркулярного контуру з нагрівачем ускладнюють процес. Спосіб не забезпечує покращення експлуатаційних характеристик водовугільної суспензії без допоміжних речовин та додаткового підігріву, що значно ускладнює обладнання та підвищує енерговитрати. В основу корисної моделі поставлена задача вдосконалити спосіб підготовки водовугільної суспензії до згоряння шляхом ведення нової дії на неї, що дозволить поєднати процеси гомогенізації та збагачення водовугільної суспензії і за рахунок цього знизити витрати на її виготовлення, температуру загоряння, підвищити калорійність палива до 20 % та збільшити повноту її згоряння. Суть корисної моделі полягає в тому, що у способі підготовки водовугільної суспензії до згоряння, що включає гомогенізацію водовугільної суспензії, згідно з корисною моделлю, одночасно з гомогенізацією здійснюють збагачення водовугільної суспензії пузирями горючих газів гомологічного ряду, які утворюють при обробці водовугільної суспензії високовольтними 3 імпульсними розрядами з витратою енергії від 200 до 300 кДж/м . Розкриваючи причинно-наслідковий зв'язок між істотними ознаками корисної моделі, що заявляється, і технічним результатом, необхідно визначити наступне. Ознака: "одночасно з гомогенізацією здійснюють збагачення водовугільної суспензії пузирями горючих газів гомологічного ряду, які утворюють при обробці водовугільної суспензії 3 високовольтними імпульсними розрядами з витратою енергії від 200 до 300 кДж/м " дозволяє поєднати процеси гомогенізації та збагачення водовугільної суспензії пузирями горючих газів гомологічного ряду, що утворюються при взаємодії дисперсної фази (вуглецю) з воднем, який утворюється при деструктивних розкладах води при дії електророзряду, і за рахунок цього знизити витрати на виготовлення водовугільної суспензії, температуру її загоряння, підвищити калорійність палива від 20 %, збільшити повноту його згоряння. Спосіб здійснюють таким чином: Перед використанням водовугільної суспензії як палива її подають в розрядний реактор та діють на неї високовольтними імпульсними розрядами, що супроводжуються комплексом фізичних явищ, які сприяють створенню активного дисперсного середовища, насиченого горючими газами гомологічного ряду. Експериментально встановлено, що дія високовольтними імпульсними розрядами з 3 3 енергією від 200 до 300 кДж на 1 м суспензії дозволяє утворити близько 2,5 дм газових пузирів 3 в 1 м та одержати істотне підвищення калорійності палива - до 20 %, зниження температури 3 займання водовугільної суспензії, підвищити повноту згоряння, значно знизити собівартість 1 м суспензії за рахунок відсутності домішок. Крім того, процес згоряння такої суспензії характеризується низьким рівнем механічного недопалу та повною відсутністю хімічного недопалу. 3 При значенні енергії менше 200 кДж/м кількість молекул, що дисоціюють з утворенням активних іонів Н2О2, О3, та ін. компонентів, хімічна активність яких сприяє створенню активованого середовища, не задовольняє вимогам збагачення водовугільної суспензії пузирями горючих газів. 1 UA 97354 U 3 5 Підвищення значення енергії вище 300 кДж/м недоцільно з точки зору завищених енерговитрат та незначного поліпшення якості суспензії. Таким чином, спосіб підготовки водовугільної суспензії до згоряння дозволяє поєднати процеси гомогенізації та збагачення водовугільної суспензії і за рахунок цього знизити витрати на виготовлення суспензії, вдвічі знизити температуру загоряння, підвищити калорійність палива до 20 % та збільшити повноту її згоряння. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Спосіб підготовки водовугільної суспензії до згоряння, що включає гомогенізацію водовугільної суспензії, який відрізняється тим, що одночасно з гомогенізацією здійснюють збагачення водовугільної суспензії пузирями горючих газів гомологічного ряду, які утворюють обробкою водовугільної суспензії високовольтними імпульсними розрядами з витратою енергії від 200 до 3 300 кДж/м . 15 Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
