Змішувач-аератор компосту

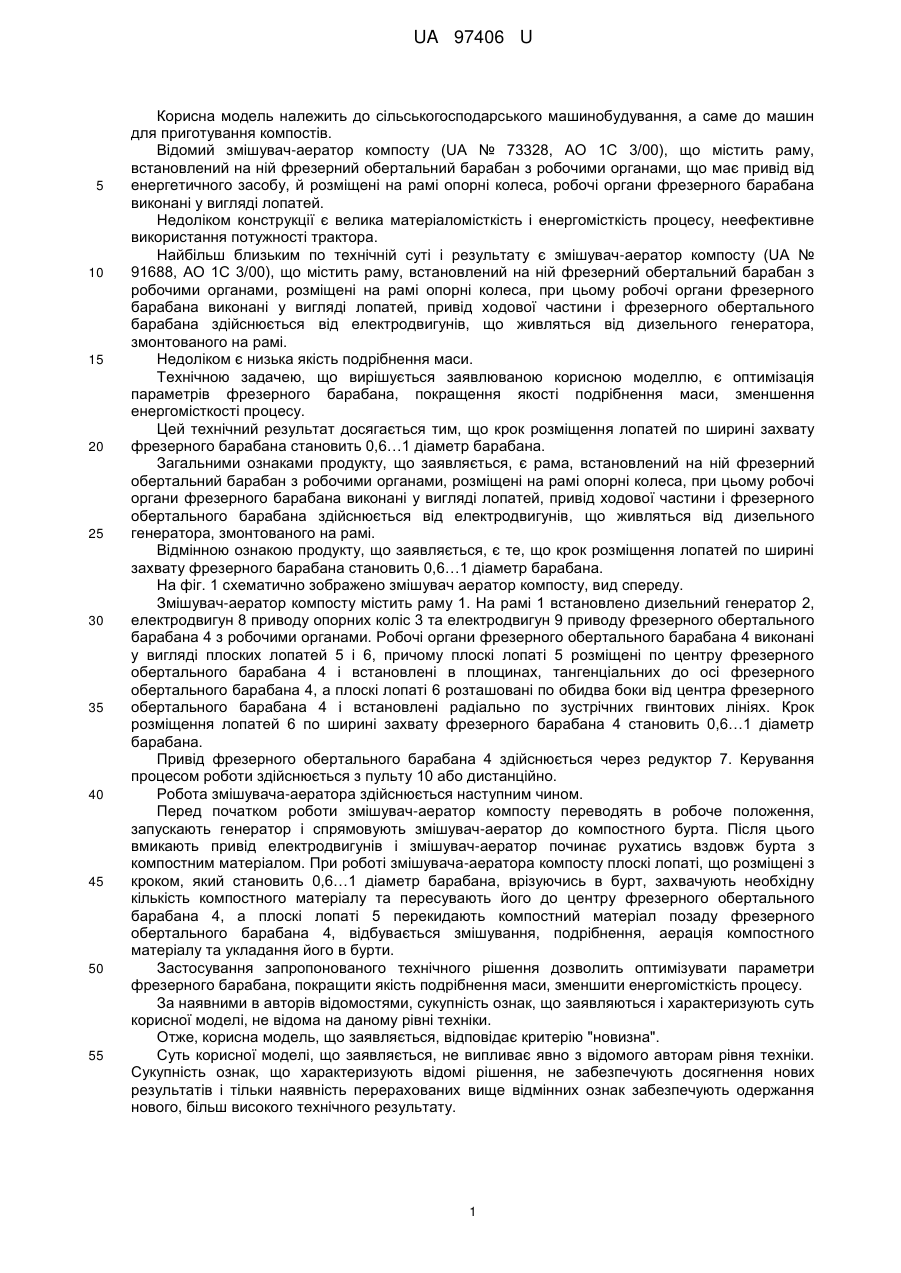

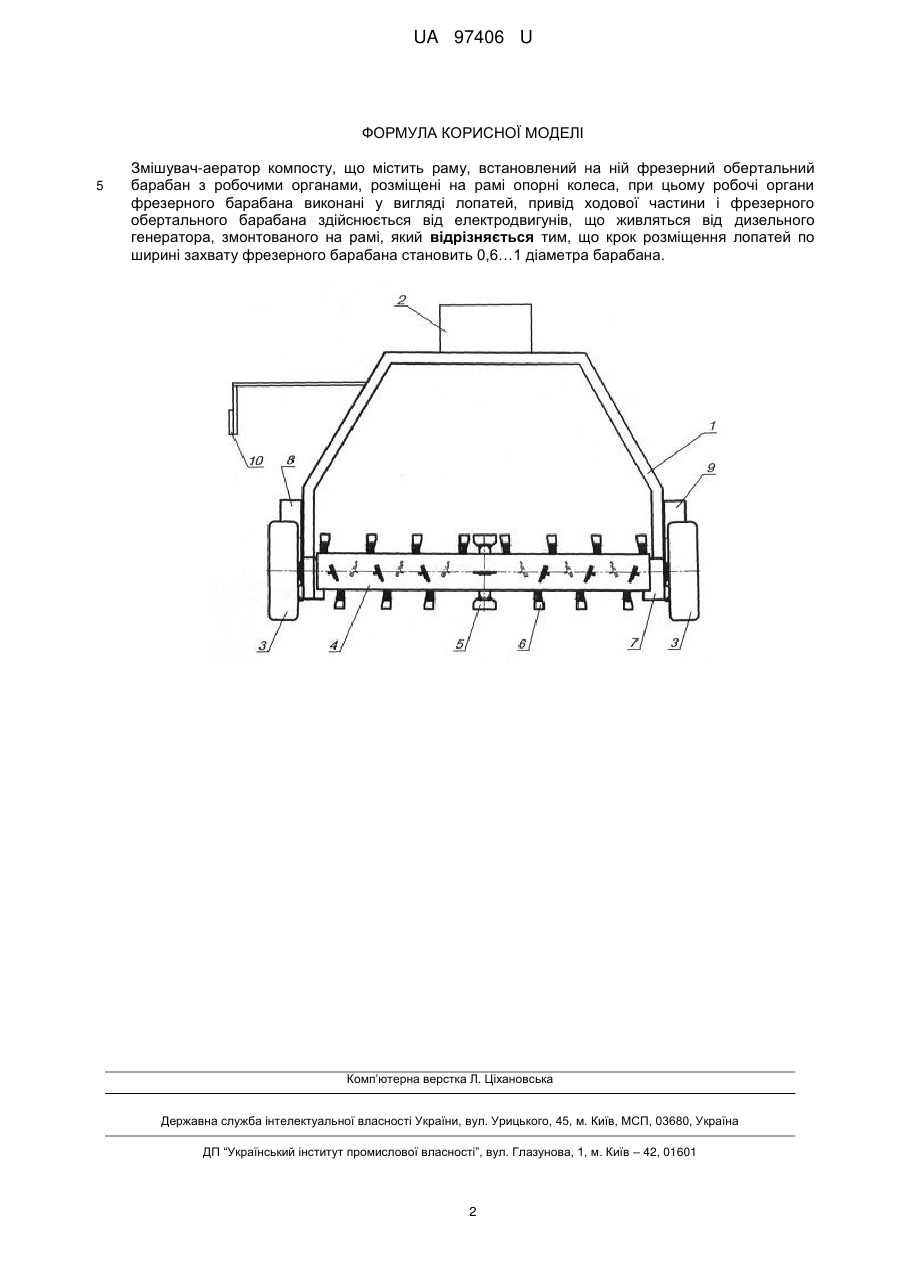

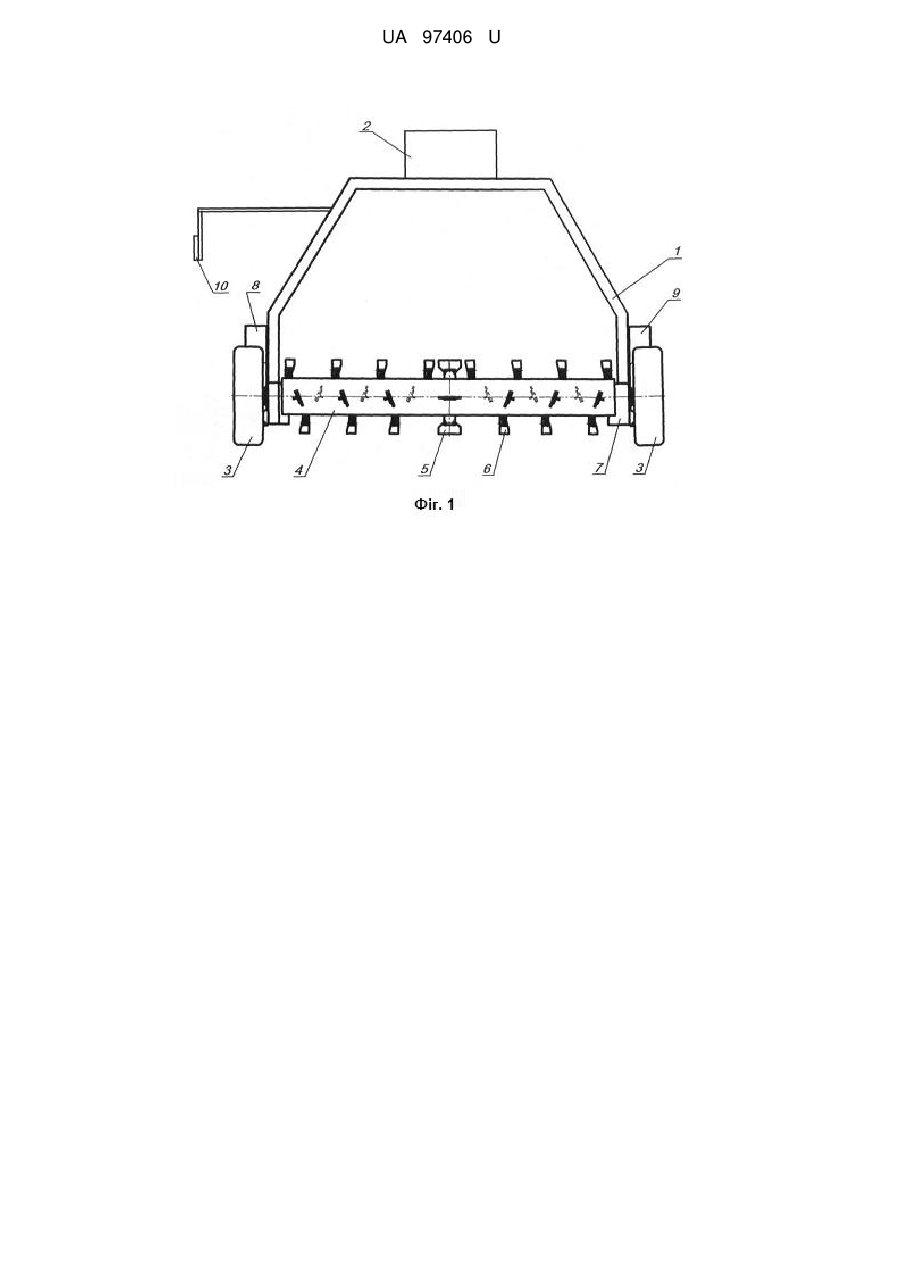

Реферат: Змішувач-аератор компосту містить раму, встановлений на ній фрезерний обертальний барабан з робочими органами, розміщені на рамі опорні колеса, при цьому робочі органи фрезерного барабана виконані у вигляді лопатей, привід ходової частини і фрезерного обертального барабана здійснюється від електродвигунів, що живляться від дизельного генератора, змонтованого на рамі. Крок розміщення лопатей по ширині захвату фрезерного барабана становить 0,6…1 діаметра барабана. UA 97406 U (12) UA 97406 U UA 97406 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, а саме до машин для приготування компостів. Відомий змішувач-аератор компосту (UA № 73328, АО 1С 3/00), що містить раму, встановлений на ній фрезерний обертальний барабан з робочими органами, що має привід від енергетичного засобу, й розміщені на рамі опорні колеса, робочі органи фрезерного барабана виконані у вигляді лопатей. Недоліком конструкції є велика матеріаломісткість і енергомісткість процесу, неефективне використання потужності трактора. Найбільш близьким по технічній суті і результату є змішувач-аератор компосту (UA № 91688, АО 1С 3/00), що містить раму, встановлений на ній фрезерний обертальний барабан з робочими органами, розміщені на рамі опорні колеса, при цьому робочі органи фрезерного барабана виконані у вигляді лопатей, привід ходової частини і фрезерного обертального барабана здійснюється від електродвигунів, що живляться від дизельного генератора, змонтованого на рамі. Недоліком є низька якість подрібнення маси. Технічною задачею, що вирішується заявлюваною корисною моделлю, є оптимізація параметрів фрезерного барабана, покращення якості подрібнення маси, зменшення енергомісткості процесу. Цей технічний результат досягається тим, що крок розміщення лопатей по ширині захвату фрезерного барабана становить 0,6…1 діаметр барабана. Загальними ознаками продукту, що заявляється, є рама, встановлений на ній фрезерний обертальний барабан з робочими органами, розміщені на рамі опорні колеса, при цьому робочі органи фрезерного барабана виконані у вигляді лопатей, привід ходової частини і фрезерного обертального барабана здійснюється від електродвигунів, що живляться від дизельного генератора, змонтованого на рамі. Відмінною ознакою продукту, що заявляється, є те, що крок розміщення лопатей по ширині захвату фрезерного барабана становить 0,6…1 діаметр барабана. На фіг. 1 схематично зображено змішувач аератор компосту, вид спереду. Змішувач-аератор компосту містить раму 1. На рамі 1 встановлено дизельний генератор 2, електродвигун 8 приводу опорних коліс 3 та електродвигун 9 приводу фрезерного обертального барабана 4 з робочими органами. Робочі органи фрезерного обертального барабана 4 виконані у вигляді плоских лопатей 5 і 6, причому плоскі лопаті 5 розміщені по центру фрезерного обертального барабана 4 і встановлені в площинах, тангенціальних до осі фрезерного обертального барабана 4, а плоскі лопаті 6 розташовані по обидва боки від центра фрезерного обертального барабана 4 і встановлені радіально по зустрічних гвинтових лініях. Крок розміщення лопатей 6 по ширині захвату фрезерного барабана 4 становить 0,6…1 діаметр барабана. Привід фрезерного обертального барабана 4 здійснюється через редуктор 7. Керування процесом роботи здійснюється з пульту 10 або дистанційно. Робота змішувача-аератора здійснюється наступним чином. Перед початком роботи змішувач-аератор компосту переводять в робоче положення, запускають генератор і спрямовують змішувач-аератор до компостного бурта. Після цього вмикають привід електродвигунів і змішувач-аератор починає рухатись вздовж бурта з компостним матеріалом. При роботі змішувача-аератора компосту плоскі лопаті, що розміщені з кроком, який становить 0,6…1 діаметр барабана, врізуючись в бурт, захвачують необхідну кількість компостного матеріалу та пересувають його до центру фрезерного обертального барабана 4, а плоскі лопаті 5 перекидають компостний матеріал позаду фрезерного обертального барабана 4, відбувається змішування, подрібнення, аерація компостного матеріалу та укладання його в бурти. Застосування запропонованого технічного рішення дозволить оптимізувати параметри фрезерного барабана, покращити якість подрібнення маси, зменшити енергомісткість процесу. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. 1 UA 97406 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Змішувач-аератор компосту, що містить раму, встановлений на ній фрезерний обертальний барабан з робочими органами, розміщені на рамі опорні колеса, при цьому робочі органи фрезерного барабана виконані у вигляді лопатей, привід ходової частини і фрезерного обертального барабана здійснюється від електродвигунів, що живляться від дизельного генератора, змонтованого на рамі, який відрізняється тим, що крок розміщення лопатей по ширині захвату фрезерного барабана становить 0,6…1 діаметра барабана. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
