Змішувач-аератор компосту

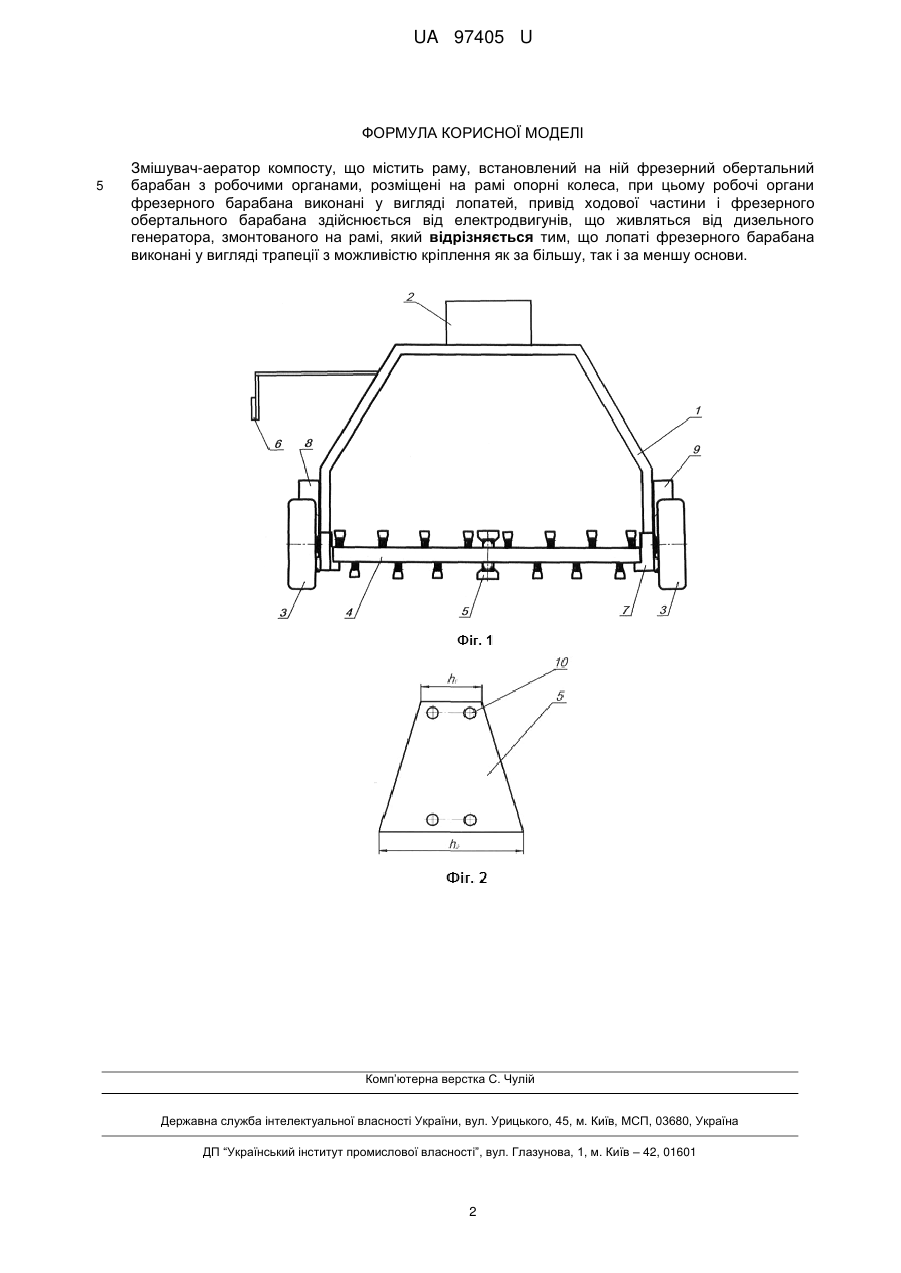

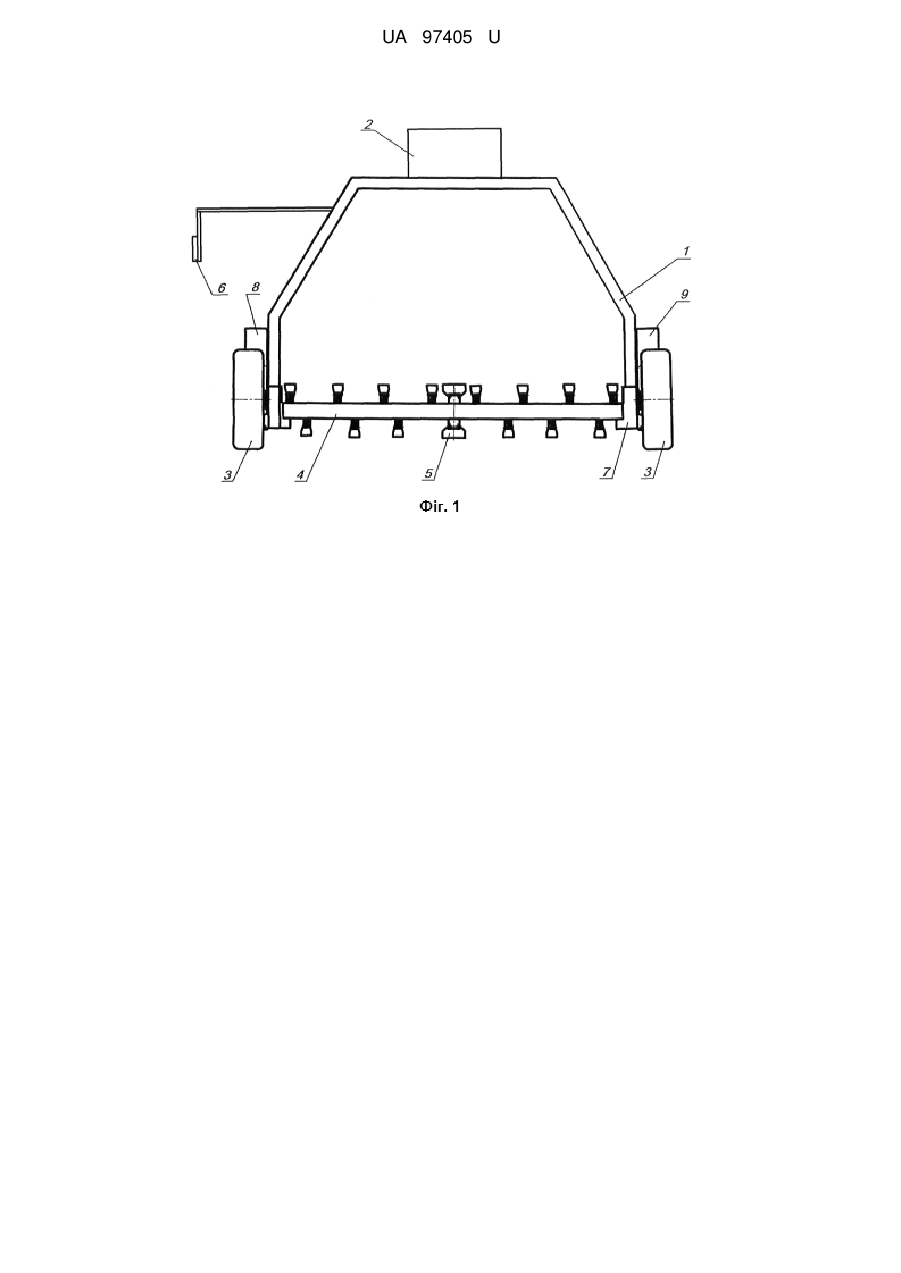

Реферат: Змішувач-аератор компосту містить раму, встановлений на ній фрезерний обертальний барабан з робочими органами, розміщені на рамі опорні колеса, при цьому робочі органи фрезерного барабана виконані у вигляді лопатей, привід ходової частини і фрезерного обертального барабана здійснюється від електродвигунів, що живляться від дизельного генератора, змонтованого на рамі. Лопаті фрезерного барабана виконані у вигляді трапеції з можливістю кріплення як за більшу, так і за меншу основи. UA 97405 U (12) UA 97405 U UA 97405 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, а саме до машин для приготування компостів. Відомий змішувач-аератор компосту (UA № 73328, А01С 3/00), що містить раму, встановлений на ній фрезерний обертальний барабан з робочими органами, що має привід від енергетичного засобу, й розміщені на рамі опорні колеса, робочі органи фрезерного барабана виконані у вигляді лопатей. Недоліком конструкції є, велика матеріаломісткість і енергомісткість процесу, неефективне використання потужності трактора. Найбільш близьким по технічній суті і результату є змішувач-аератор компосту (UA № 91688, А01С 3/00), що містить раму, встановлений на ній фрезерний обертальний барабан з робочими органами, розміщені на рамі опорні колеса, при цьому робочі органи фрезерного барабана виконані у вигляді лопатей, привід ходової частини і фрезерного обертального барабана здійснюється від електродвигунів, що живляться від дизельного генератора, змонтованого на рамі. Недоліком є низька якість подрібнення і транспортування маси. Технічною задачею, що вирішується заявлюваною корисною моделлю є покращення якості подрібнення і транспортування маси. Цей технічний результат досягається тим, що лопаті фрезерного барабана виконані у вигляді трапеції з можливістю кріплення, як за більшу так і за меншу основи. Загальними ознаками продукту, що заявляється є рама, встановлений на ній фрезерний обертальний барабан з робочими органами, розміщені на рамі опорні колеса, при цьому робочі органи фрезерного барабана виконані у вигляді лопатей, привід ходової частини і фрезерного обертального барабана здійснюється від електродвигунів, що живляться від дизельного генератора, змонтованого на рамі. Відмінною ознакою продукту, що заявляється, є те, що лопаті фрезерного барабана виконані у вигляді трапеції з можливістю кріплення як за більшу, так і за меншу основи. На фіг. 1 схематично зображено змішувач аератор компосту, вид спереду, на фіг. 2 - лопать фрезерного барабана. Змішувач аератор компосту містить раму 1. На рамі 1 встановлено дизельний генератор 2, електродвигун 8 приводу опорних коліс 3 та електродвигун 9 приводу фрезерного обертального барабана 4 з робочими органами. Лопаті 5 фрезерного обертального барабана 4 виконані у вигляді трапеції з можливістю кріплення як за більшу, так і за меншу основи за допомогою гвинтового з'єднання 10. Привід фрезерного обертального барабана 4 здійснюється через редуктор 7. Керування процесом роботи здійснюється з пульта 6 або дистанційно. Робота змішувача-аератора здійснюється наступним чином. Перед початком роботи змішувач-аератор компосту переводять в робоче положення, запускають генератор і спрямовують змішувач-аератор до компостного бурта. Після цього вмикають привід електродвигунів і змішувач-аератор починає рухатись вздовж бурта з компостним матеріалом. При роботі змішувача-аератора компосту плоскі лопаті, врізуючись в бурт, захоплюють необхідну кількість компостного матеріалу та перекидають його позаду фрезерного обертального барабана 4, відбувається змішування, подрібнення, аерація компостного матеріалу та укладання його в бурти. залежно від умов роботи і стану бурта, що піддається компостуванню лопатки кріплять за більшу або за меншу основу, змінюючи вплив на пласт. Застосування запропонованого технічного рішення дозволить оптимізувати параметри робочих органів фрезерного барабана, покращити якість подрібнення і транспортування маси. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як змішувач-аератор компосту. Отже, корисна модель відповідає критерію "промислова застосовність". 1 UA 97405 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Змішувач-аератор компосту, що містить раму, встановлений на ній фрезерний обертальний барабан з робочими органами, розміщені на рамі опорні колеса, при цьому робочі органи фрезерного барабана виконані у вигляді лопатей, привід ходової частини і фрезерного обертального барабана здійснюється від електродвигунів, що живляться від дизельного генератора, змонтованого на рамі, який відрізняється тим, що лопаті фрезерного барабана виконані у вигляді трапеції з можливістю кріплення як за більшу, так і за меншу основи. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
