Змішувач-аератор компосту

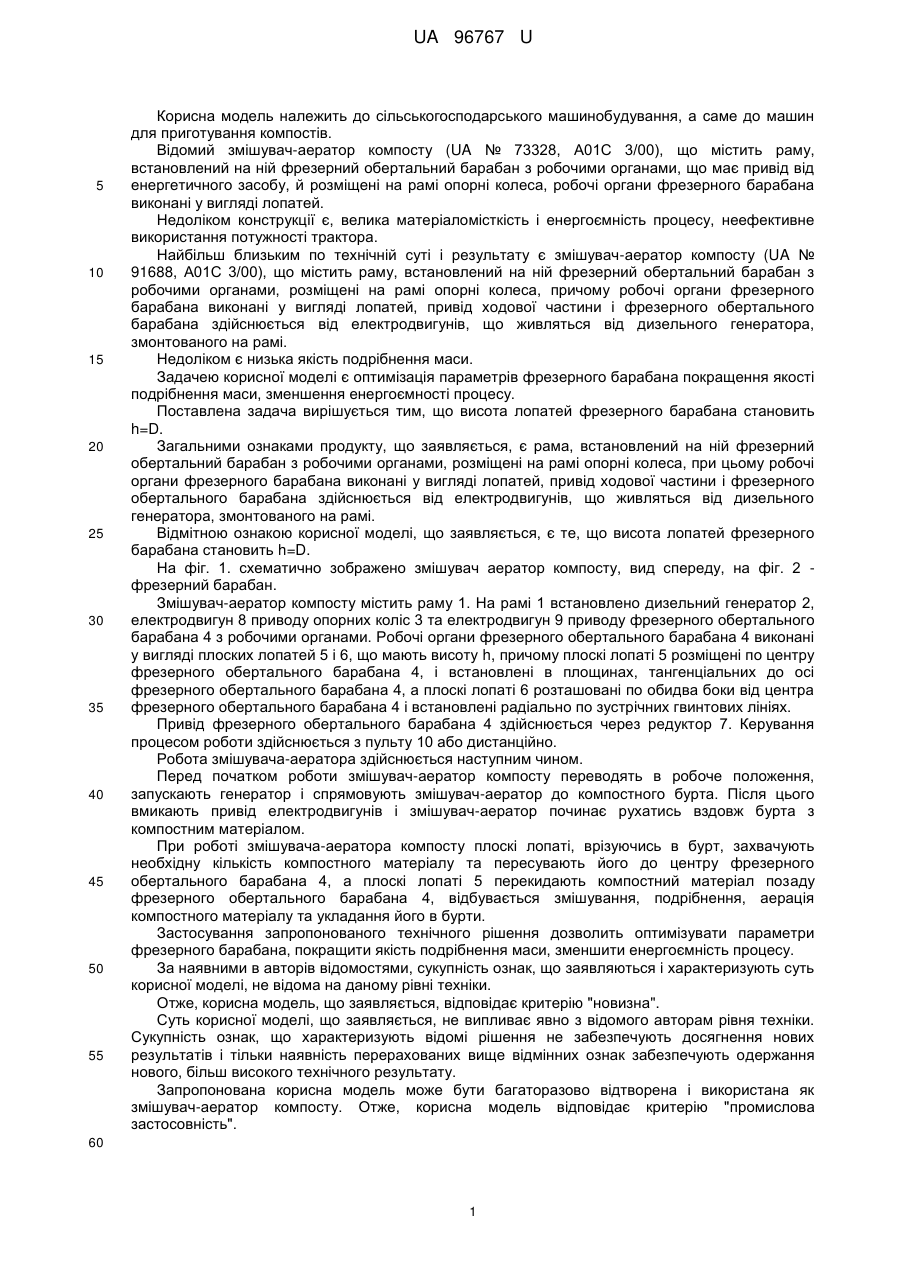

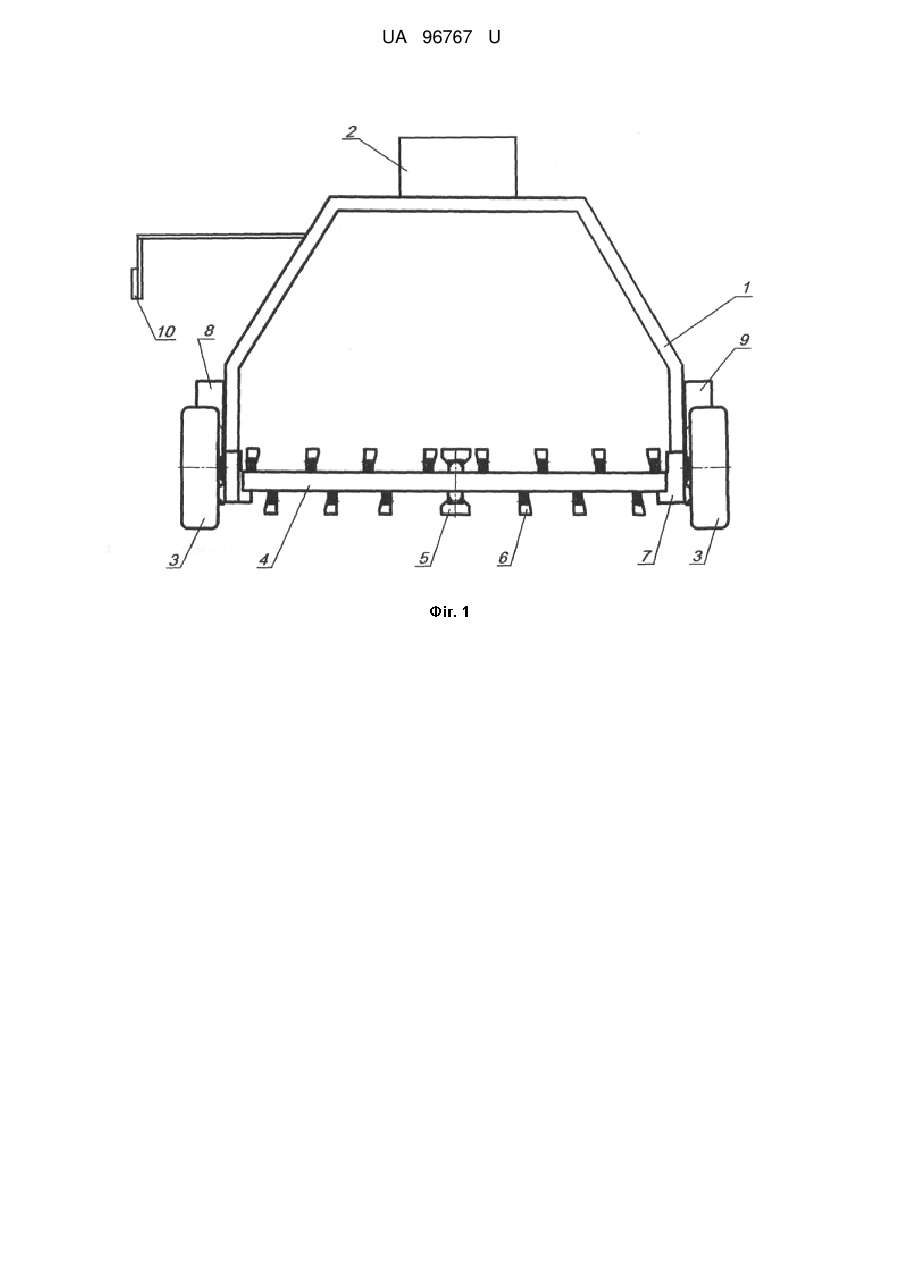

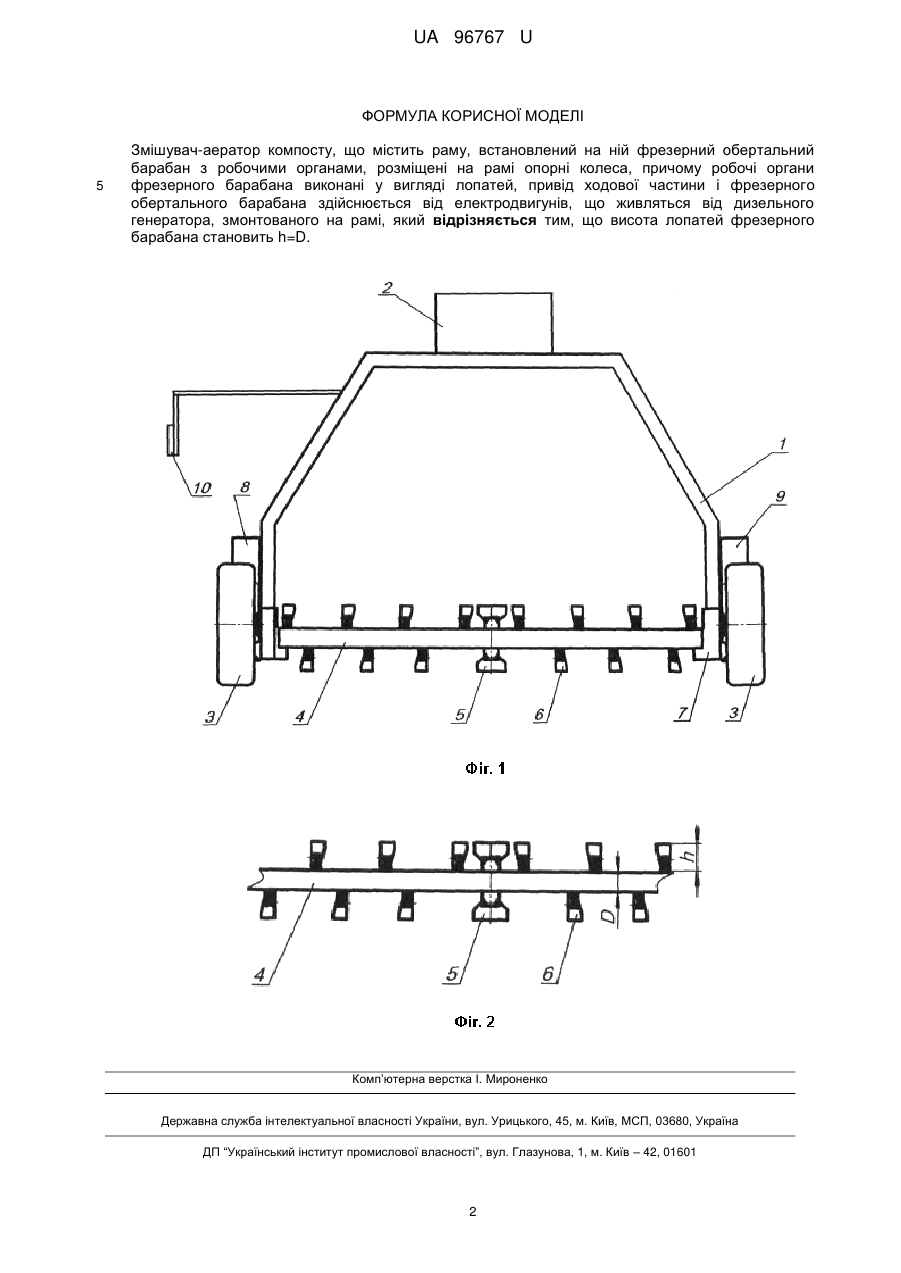

Реферат: Змішувач-аератор компосту містить раму, встановлений на ній фрезерний обертальний барабан з робочими органами, розміщені на рамі опорні колеса. Робочі органи фрезерного барабана виконані у вигляді лопатей, привід ходової частини і фрезерного обертального барабана здійснюється від електродвигунів, що живляться від дизельного генератора, змонтованого на рамі. Висота лопатей фрезерного барабана становить h=D. UA 96767 U (12) UA 96767 U UA 96767 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, а саме до машин для приготування компостів. Відомий змішувач-аератор компосту (UA № 73328, А01С 3/00), що містить раму, встановлений на ній фрезерний обертальний барабан з робочими органами, що має привід від енергетичного засобу, й розміщені на рамі опорні колеса, робочі органи фрезерного барабана виконані у вигляді лопатей. Недоліком конструкції є, велика матеріаломісткість і енергоємність процесу, неефективне використання потужності трактора. Найбільш близьким по технічній суті і результату є змішувач-аератор компосту (UA № 91688, А01С 3/00), що містить раму, встановлений на ній фрезерний обертальний барабан з робочими органами, розміщені на рамі опорні колеса, причому робочі органи фрезерного барабана виконані у вигляді лопатей, привід ходової частини і фрезерного обертального барабана здійснюється від електродвигунів, що живляться від дизельного генератора, змонтованого на рамі. Недоліком є низька якість подрібнення маси. Задачею корисної моделі є оптимізація параметрів фрезерного барабана покращення якості подрібнення маси, зменшення енергоємності процесу. Поставлена задача вирішується тим, що висота лопатей фрезерного барабана становить h=D. Загальними ознаками продукту, що заявляється, є рама, встановлений на ній фрезерний обертальний барабан з робочими органами, розміщені на рамі опорні колеса, при цьому робочі органи фрезерного барабана виконані у вигляді лопатей, привід ходової частини і фрезерного обертального барабана здійснюється від електродвигунів, що живляться від дизельного генератора, змонтованого на рамі. Відмітною ознакою корисної моделі, що заявляється, є те, що висота лопатей фрезерного барабана становить h=D. На фіг. 1. схематично зображено змішувач аератор компосту, вид спереду, на фіг. 2 фрезерний барабан. Змішувач-аератор компосту містить раму 1. На рамі 1 встановлено дизельний генератор 2, електродвигун 8 приводу опорних коліс 3 та електродвигун 9 приводу фрезерного обертального барабана 4 з робочими органами. Робочі органи фрезерного обертального барабана 4 виконані у вигляді плоских лопатей 5 і 6, що мають висоту h, причому плоскі лопаті 5 розміщені по центру фрезерного обертального барабана 4, і встановлені в площинах, тангенціальних до осі фрезерного обертального барабана 4, а плоскі лопаті 6 розташовані по обидва боки від центра фрезерного обертального барабана 4 і встановлені радіально по зустрічних гвинтових лініях. Привід фрезерного обертального барабана 4 здійснюється через редуктор 7. Керування процесом роботи здійснюється з пульту 10 або дистанційно. Робота змішувача-аератора здійснюється наступним чином. Перед початком роботи змішувач-аератор компосту переводять в робоче положення, запускають генератор і спрямовують змішувач-аератор до компостного бурта. Після цього вмикають привід електродвигунів і змішувач-аератор починає рухатись вздовж бурта з компостним матеріалом. При роботі змішувача-аератора компосту плоскі лопаті, врізуючись в бурт, захвачують необхідну кількість компостного матеріалу та пересувають його до центру фрезерного обертального барабана 4, а плоскі лопаті 5 перекидають компостний матеріал позаду фрезерного обертального барабана 4, відбувається змішування, подрібнення, аерація компостного матеріалу та укладання його в бурти. Застосування запропонованого технічного рішення дозволить оптимізувати параметри фрезерного барабана, покращити якість подрібнення маси, зменшити енергоємність процесу. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як змішувач-аератор компосту. Отже, корисна модель відповідає критерію "промислова застосовність". 60 1 UA 96767 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Змішувач-аератор компосту, що містить раму, встановлений на ній фрезерний обертальний барабан з робочими органами, розміщені на рамі опорні колеса, причому робочі органи фрезерного барабана виконані у вигляді лопатей, привід ходової частини і фрезерного обертального барабана здійснюється від електродвигунів, що живляться від дизельного генератора, змонтованого на рамі, який відрізняється тим, що висота лопатей фрезерного барабана становить h=D. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
