Стенд для випробовування моделей напіврам

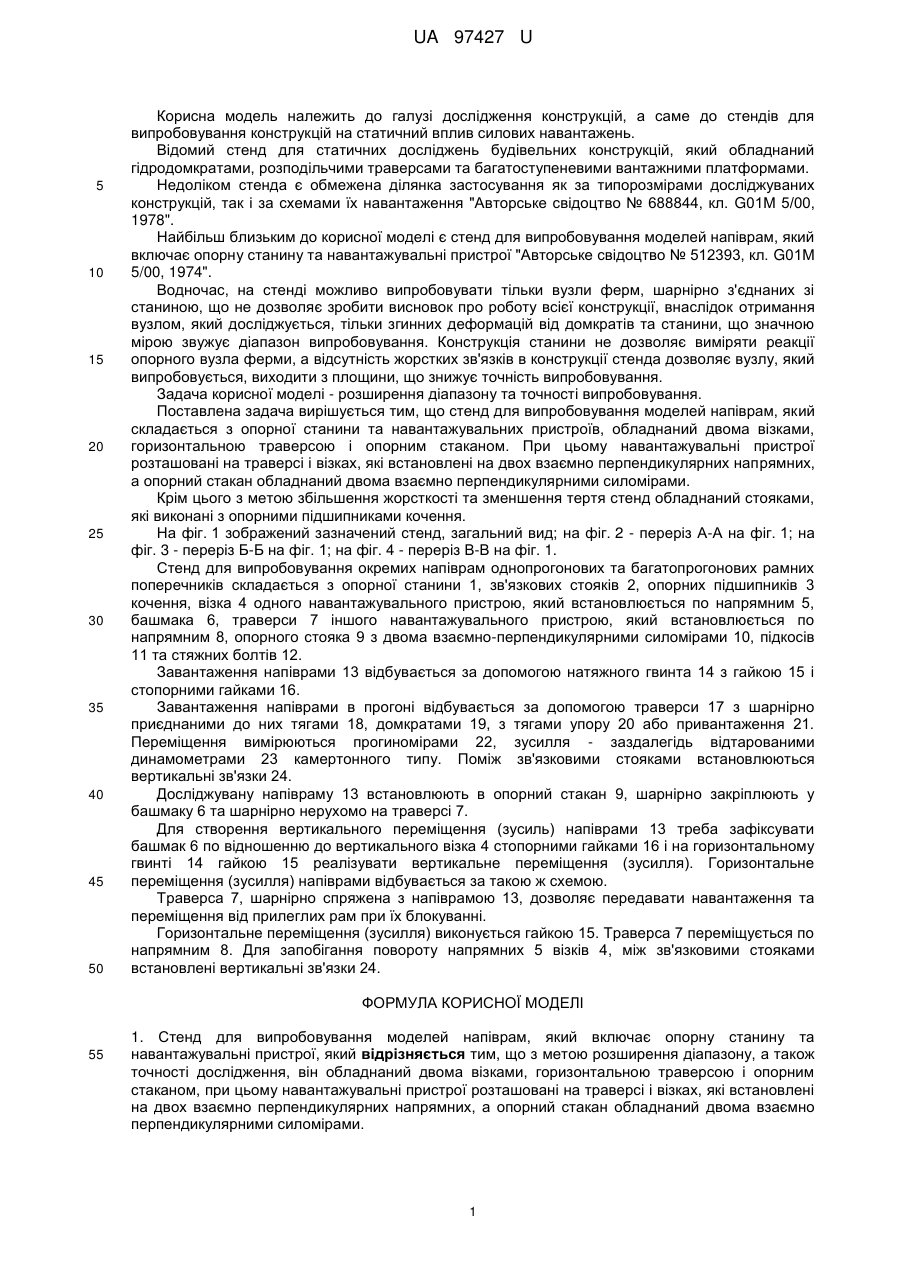

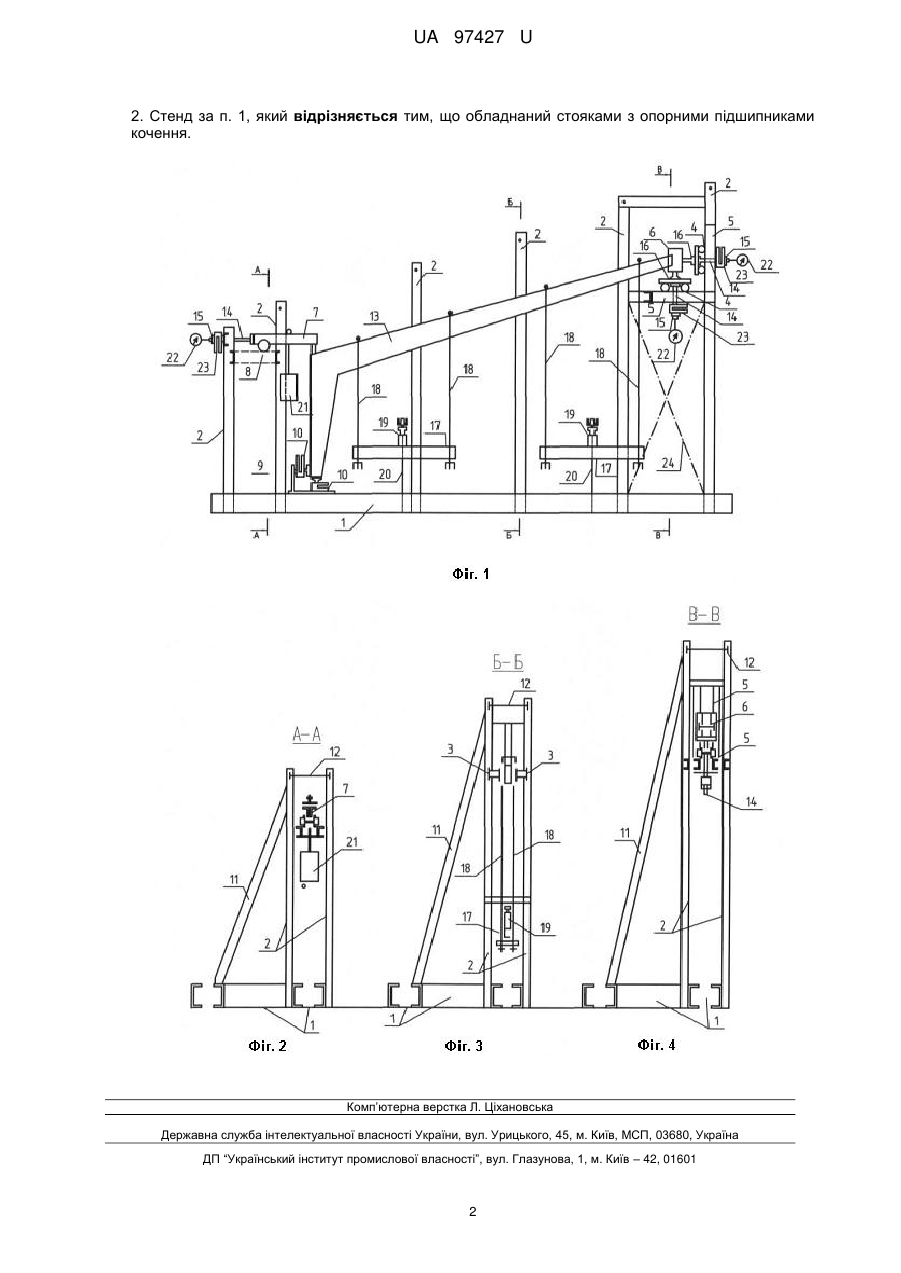

Реферат: Стенд для випробовування моделей напіврам включає опорну станину та навантажувальні пристрої. Стенд обладнаний двома візками, горизонтальною траверсою і опорним стаканом. Навантажувальні пристрої розташовані на траверсі і візках, які встановлені на двох взаємно перпендикулярних напрямних. Опорний стакан обладнаний двома взаємно перпендикулярними силомірами. UA 97427 U (54) СТЕНД ДЛЯ ВИПРОБОВУВАННЯ МОДЕЛЕЙ НАПІВРАМ UA 97427 U UA 97427 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі дослідження конструкцій, а саме до стендів для випробовування конструкцій на статичний вплив силових навантажень. Відомий стенд для статичних досліджень будівельних конструкцій, який обладнаний гідродомкратами, розподільчими траверсами та багатоступеневими вантажними платформами. Недоліком стенда є обмежена ділянка застосування як за типорозмірами досліджуваних конструкцій, так і за схемами їх навантаження "Авторське свідоцтво № 688844, кл. G01М 5/00, 1978". Найбільш близьким до корисної моделі є стенд для випробовування моделей напіврам, який включає опорну станину та навантажувальні пристрої "Авторське свідоцтво № 512393, кл. G01М 5/00, 1974". Водночас, на стенді можливо випробовувати тільки вузли ферм, шарнірно з'єднаних зі станиною, що не дозволяє зробити висновок про роботу всієї конструкції, внаслідок отримання вузлом, який досліджується, тільки згинних деформацій від домкратів та станини, що значною мірою звужує діапазон випробовування. Конструкція станини не дозволяє виміряти реакції опорного вузла ферми, а відсутність жорстких зв'язків в конструкції стенда дозволяє вузлу, який випробовується, виходити з площини, що знижує точність випробовування. Задача корисної моделі - розширення діапазону та точності випробовування. Поставлена задача вирішується тим, що стенд для випробовування моделей напіврам, який складається з опорної станини та навантажувальних пристроїв, обладнаний двома візками, горизонтальною траверсою і опорним стаканом. При цьому навантажувальні пристрої розташовані на траверсі і візках, які встановлені на двох взаємно перпендикулярних напрямних, а опорний стакан обладнаний двома взаємно перпендикулярними силомірами. Крім цього з метою збільшення жорсткості та зменшення тертя стенд обладнаний стояками, які виконані з опорними підшипниками кочення. На фіг. 1 зображений зазначений стенд, загальний вид; на фіг. 2 - переріз А-А на фіг. 1; на фіг. 3 - переріз Б-Б на фіг. 1; на фіг. 4 - переріз В-В на фіг. 1. Стенд для випробовування окремих напіврам однопрогонових та багатопрогонових рамних поперечників складається з опорної станини 1, зв'язкових стояків 2, опорних підшипників 3 кочення, візка 4 одного навантажувального пристрою, який встановлюється по напрямним 5, башмака 6, траверси 7 іншого навантажувального пристрою, який встановлюється по напрямним 8, опорного стояка 9 з двома взаємно-перпендикулярними силомірами 10, підкосів 11 та стяжних болтів 12. Завантаження напіврами 13 відбувається за допомогою натяжного гвинта 14 з гайкою 15 і стопорними гайками 16. Завантаження напіврами в прогоні відбувається за допомогою траверси 17 з шарнірно приєднаними до них тягами 18, домкратами 19, з тягами упору 20 або привантаження 21. Переміщення вимірюються прогиномірами 22, зусилля - заздалегідь відтарованими динамометрами 23 камертонного типу. Поміж зв'язковими стояками встановлюються вертикальні зв'язки 24. Досліджувану напівраму 13 встановлюють в опорний стакан 9, шарнірно закріплюють у башмаку 6 та шарнірно нерухомо на траверсі 7. Для створення вертикального переміщення (зусиль) напіврами 13 треба зафіксувати башмак 6 по відношенню до вертикального візка 4 стопорними гайками 16 і на горизонтальному гвинті 14 гайкою 15 реалізувати вертикальне переміщення (зусилля). Горизонтальне переміщення (зусилля) напіврами відбувається за такою ж схемою. Траверса 7, шарнірно спряжена з напіврамою 13, дозволяє передавати навантаження та переміщення від прилеглих рам при їх блокуванні. Горизонтальне переміщення (зусилля) виконується гайкою 15. Траверса 7 переміщується по напрямним 8. Для запобігання повороту напрямних 5 візків 4, між зв'язковими стояками встановлені вертикальні зв'язки 24. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Стенд для випробовування моделей напіврам, який включає опорну станину та навантажувальні пристрої, який відрізняється тим, що з метою розширення діапазону, а також точності дослідження, він обладнаний двома візками, горизонтальною траверсою і опорним стаканом, при цьому навантажувальні пристрої розташовані на траверсі і візках, які встановлені на двох взаємно перпендикулярних напрямних, а опорний стакан обладнаний двома взаємно перпендикулярними силомірами. 1 UA 97427 U 2. Стенд за п. 1, який відрізняється тим, що обладнаний стояками з опорними підшипниками кочення. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
