Силікофосфатне склокристалічне покриття

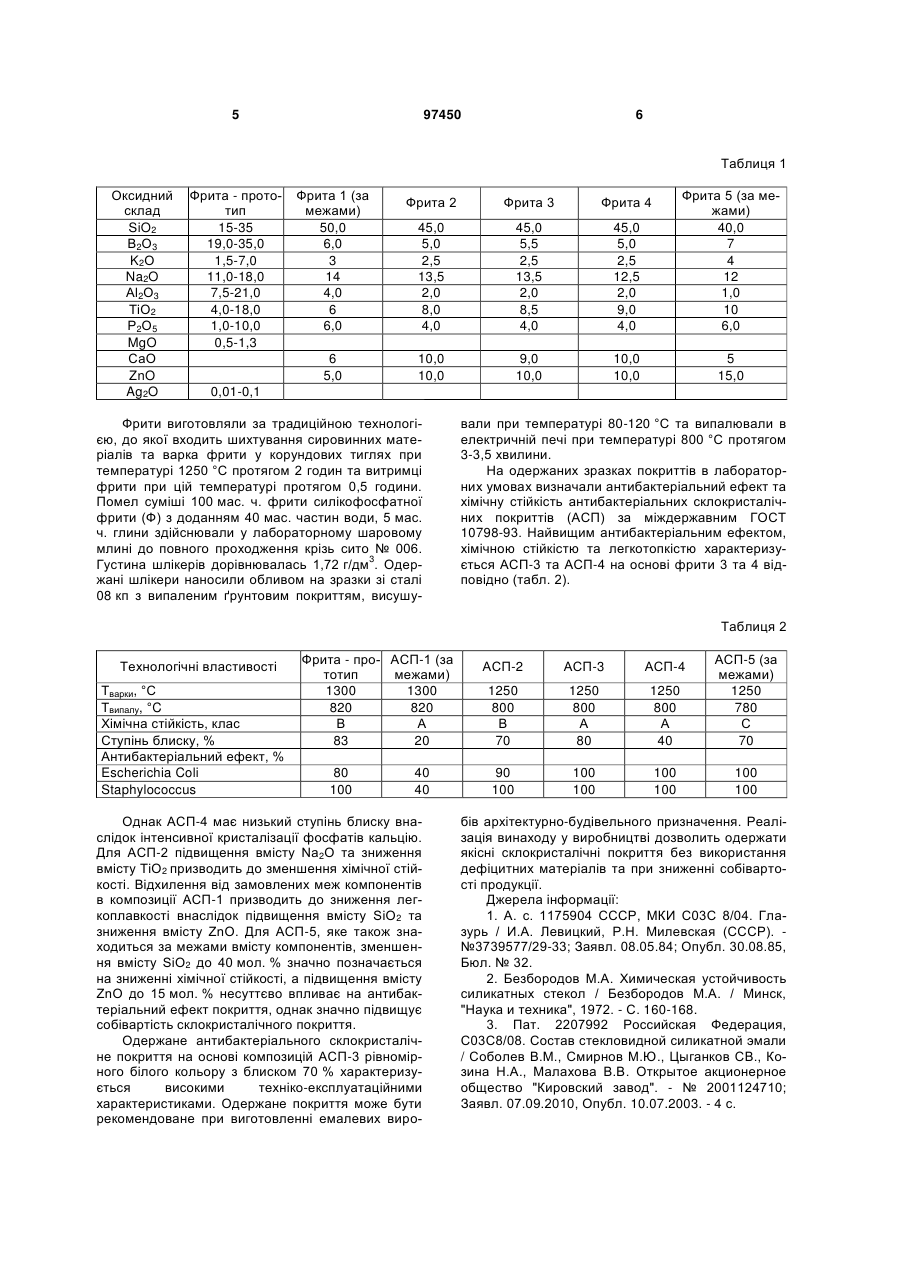

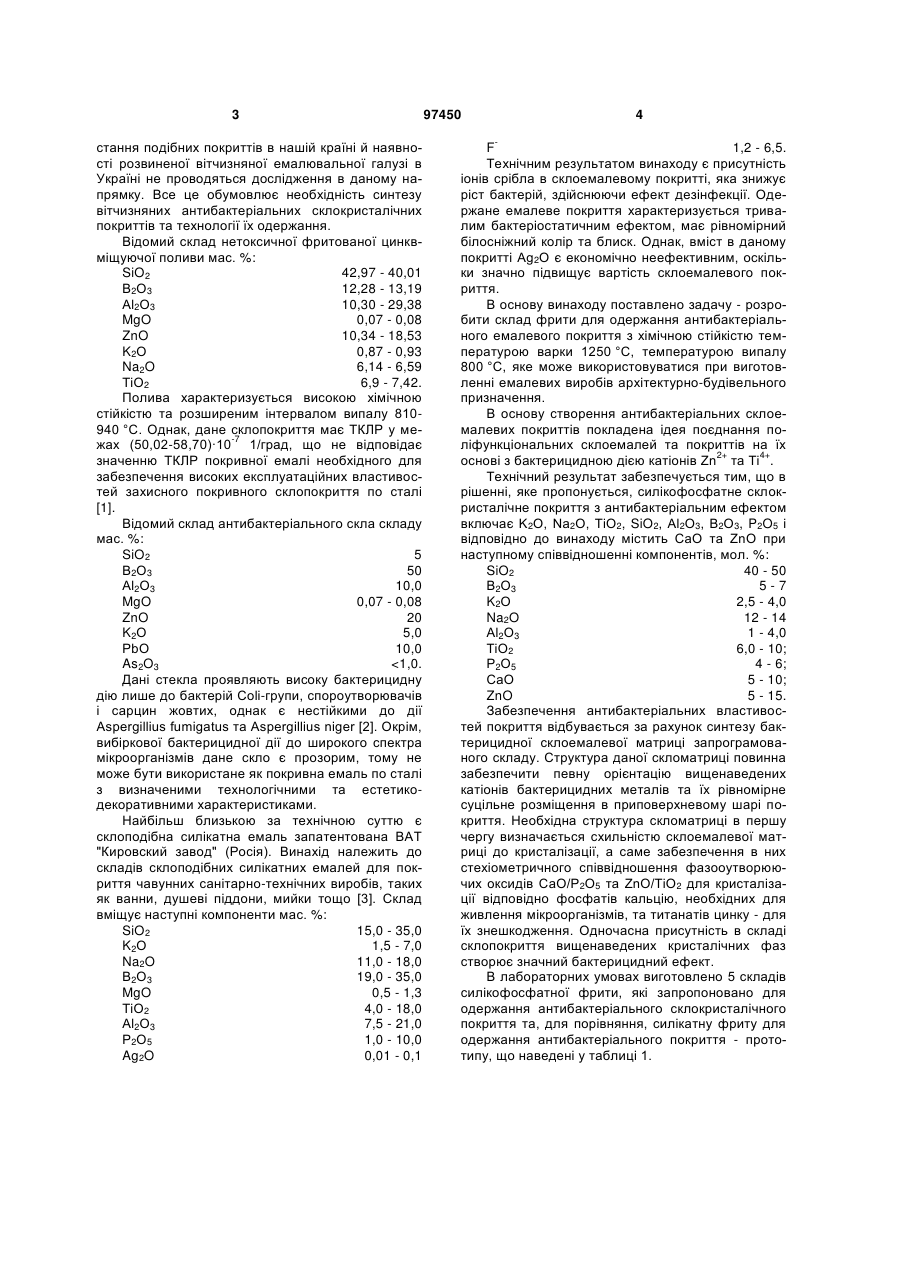

Силікофосфатне склокристалічне покриття з антибактеріальним ефектом, що містить SiO2, К2O, Na2O, TiO2, Al2O3, B2O3, P2O5, яке відрізняється тим, що додатково містить оксиди кальцію та цинку при наступному співвідношенні компонентів, мол. %: SiO2 40,0-50,0; В2О3 5,0-7,0; K2О 2,5-4,0; Na2O 12,0-14,0; Аl2О3 1,0-4,0; ТiO2 6,0-10,0; Р2О5 4,0-6,0; СаО 5,0-10,0; ZnO 5,0-15,0. Запропонований винахід належить до складів склокристалічних покриттів для антибактеріального захисту з високою хімічною стійкістю та низькою температурою варки і випалу, і може бути використаний при виготовленні емалевих виробів з маловуглецевої сталі архітектурно-будівельного призначення. Проблеми екологічної безпеки за останній час привертають значну увагу суспільства. Тому навіть скромна за масштабами економія на охороні навколишнього середовища при сучасному рівні виробництва в майбутньому може обернутися багатомільйонними витратами [1]. Актуальність забезпечення антибактеріального захисту об'єктів життєдіяльності людини пов'язана зі зростанням та поширенням епідемій, зокрема пташиного грипу та грипу А Н1/N1. Більшості інфекційним захворюванням можна запобігти. Однак, забезпечення індивідуальної гігієни людиною не може вирішити вказану проблему. Тому більшість провідних фахівців в галузі охорони здоров'я звертаються до ви користання сучасних технологічних рішень в різних сферах життєдіяльності людини [2]. На сьогоднішній день все більшої уваги набуває створення та використання в різних галузях промисловості й в побуті антибактеріальних матеріалів: пластмас, композиційних матеріалів, спеціальних стекол, а також металевих, полімерних, склокристалічних й склоемалевих покриттів. Ефективність та перспективність застосування саме склокристалічних покриттів обумовлені їх суттєвими перевагами перед іншими матеріалами. Основним аспектом при одержанні антибактеріальних склокристалічних покриттів є забезпечення їх бактерицидного ефекту за рахунок кристалізації скла при варці та склопокриттів на їх основі при термо2+ обробці сполук олігодинамічних компонентів Zn , 2+ 2+ 4+ 4+ Cu , Cd , Ti , Рb та ін. Однак, відомості про склади відповідних склокристалічних покриттів та технологію одержання антибактеріальних покриттів на їх основі відсутні. Незважаючи на актуальність створення та викори (19) UA (11) 97450 (13) C2 (21) a201015262 (22) 17.12.2010 (24) 10.02.2012 (46) 10.02.2012, Бюл.№ 3, 2012 р. (72) САВВОВА ОКСАНА ВІКТОРІВНА, БРАГІНА ЛЮДМИЛА ЛАЗАРІВНА, БАБІЧ ОЛЕНА ВІКТОРІВНА, ШАЛИГІНА ОКСАНА ВІКТОРІВНА, ПОКРОЄВА ЯНА ОЛЕКСАНДРІВНА, ВОРОНОВ ГЕНАДІЙ КОСТЯНТИНОВИЧ (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ "ХАРКІВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" (56) Безбородов М.А. Химическая устойчивость силикатных стекол. Минск, "Наука и техника", 1972. - с. 160 – 168 3 стання подібних покриттів в нашій країні й наявності розвиненої вітчизняної емалювальної галузі в Україні не проводяться дослідження в даному напрямку. Все це обумовлює необхідність синтезу вітчизняних антибактеріальних склокристалічних покриттів та технології їх одержання. Відомий склад нетоксичної фритованої цинквміщуючої поливи мас. %: SiO2 42,97 - 40,01 В2О3 12,28 - 13,19 Аl2О3 10,30 - 29,38 MgO 0,07 - 0,08 ZnO 10,34 - 18,53 K2О 0,87 - 0,93 Na2O 6,14 - 6,59 ТiO2 6,9 - 7,42. Полива характеризується високою хімічною стійкістю та розширеним інтервалом випалу 810940 °C. Однак, дане склопокриття має ТКЛР у ме-7 жах (50,02-58,70)·10 1/град, що не відповідає значенню ТКЛР покривної емалі необхідного для забезпечення високих експлуатаційних властивостей захисного покривного склопокриття по сталі [1]. Відомий склад антибактеріального скла складу мас. %: SiO2 5 В2О3 50 Аl2О3 10,0 MgO 0,07 - 0,08 ZnO 20 K2О 5,0 РbО 10,0 As2O3
