Феромагнітне склокристалічне покриття

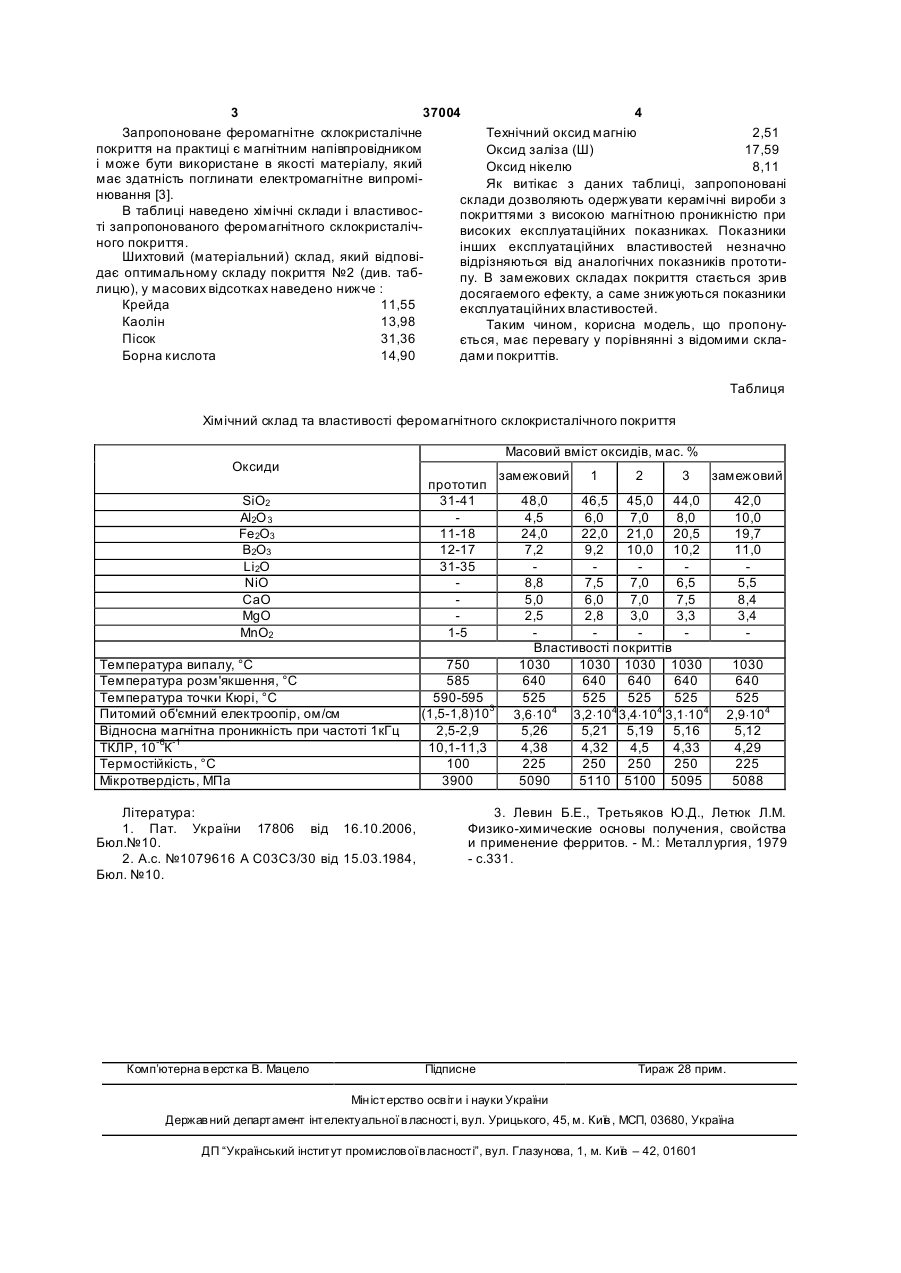

Феромагнітне склокристалічне покриття, що містить SiO2, В2О 3, Fe 2O3, яке відрізняється тим, що додатково містить Аl2О3, CaO, MgO, NiO при наступному співвідношенні компонентів, мас. %: SiO2 44,0-46,5; Аl2О3 6,0-8,0; В2О3 9,2-10,2; Fe2O3 20,5-22,0; CaO 6,0-7,5; MgO 2,8-3,3; NiO 6,5-7,5. (19) (21) u200808155 (22) 17.06.2008 (24) 10.11.2008 (46) 10.11.2008, Бюл.№ 21, 2008 р. (72) ЛІСАЧУК ГЕОРГІЙ ВІКТОРОВИЧ, U A, РОМАНОВА ОЛЕСЯ ОЛЕКСАНДРІВНА, UA, БІЛОСТОЦЬКА ЛЮБОВ ОЛЕКС АНДРІВН А, U A, ТРУСОВА ЮЛІЯ ДМИТРІВНА, U A, П АВЛОВА ЛЮДМИЛА ВАСИЛІВНА, UA, ЩУКІН А ЛЮДМИЛА ПАВЛІВН А, UA 3 37004 4 Запропоноване феромагнітне склокристалічне Технічний оксид магнію 2,51 покриття на практиці є магнітним напівпровідником Оксид заліза (Ш) 17,59 і може бути використане в якості матеріалу, який Оксид нікелю 8,11 має здатність поглинати електромагнітне випроміЯк витікає з даних таблиці, запропоновані нювання [3]. склади дозволяють одержувати керамічні вироби з В таблиці наведено хімічні склади і властивоспокриттями з високою магнітною проникністю при ті запропонованого феромагнітного склокристалічвисоких експлуатаційних показниках. Показники ного покриття. інших експлуатаційних властивостей незначно Шихтовий (матеріальний) склад, який відповівідрізняються від аналогічних показників прототидає оптимальному складу покриття №2 (див. табпу. В замежових складах покриття стається зрив лицю), у масових відсотках наведено нижче : досягаемого ефекту, а саме знижуються показники Крейда 11,55 експлуатаційних властивостей. Каолін 13,98 Таким чином, корисна модель, що пропонуПісок 31,36 ється, має перевагу у порівнянні з відомими склаБорна кислота 14,90 дами покриттів. Таблиця Хімічний склад та властивості феромагнітного cклокристалічного покриття Масовий вміст оксидів, мас. % Оксиди прототип 31-41 11-18 12-17 31-35 1-5 SiO2 Аl2О 3 Fe2O3 В2О3 Li2O NiO CaO MgO MnO2 Температура випалу, °С Температура розм'якшення, °С Температура точки Кюрі, °С Питомий об'ємний електроопір, ом/см Відносна магнітна проникність при частоті 1кГц ТКЛР, 10-6К-1 Термостійкість, °С Мікротвердість, МПа Література: 1. Пат. України 17806 від 16.10.2006, Бюл.№10. 2. A.c. №1079616 А С03С3/30 від 15.03.1984, Бюл. №10. Комп’ютерна в ерстка В. Мацело 750 585 590-595 (1,5-1,8)103 2,5-2,9 10,1-11,3 100 3900 замежовий 1 2 3 48,0 46,5 45,0 44,0 4,5 6,0 7,0 8,0 24,0 22,0 21,0 20,5 7,2 9,2 10,0 10,2 8,8 7,5 7,0 6,5 5,0 6,0 7,0 7,5 2,5 2,8 3,0 3,3 Властивості покриттів 1030 1030 1030 1030 640 640 640 640 525 525 525 525 3,6×104 3,2×104 3,4×104 3,1×104 5,26 5,21 5,19 5,16 4,38 4,32 4,5 4,33 225 250 250 250 5090 5110 5100 5095 замежовий 42,0 10,0 19,7 11,0 5,5 8,4 3,4 1030 640 525 2,9×104 5,12 4,29 225 5088 3. Левин Б.Е., Третьяков Ю.Д., Летюк Л.М. Физико-химические основы получения, свойства и применение ферритов. - М.: Металлургия, 1979 - с.331. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
