Формула / Реферат

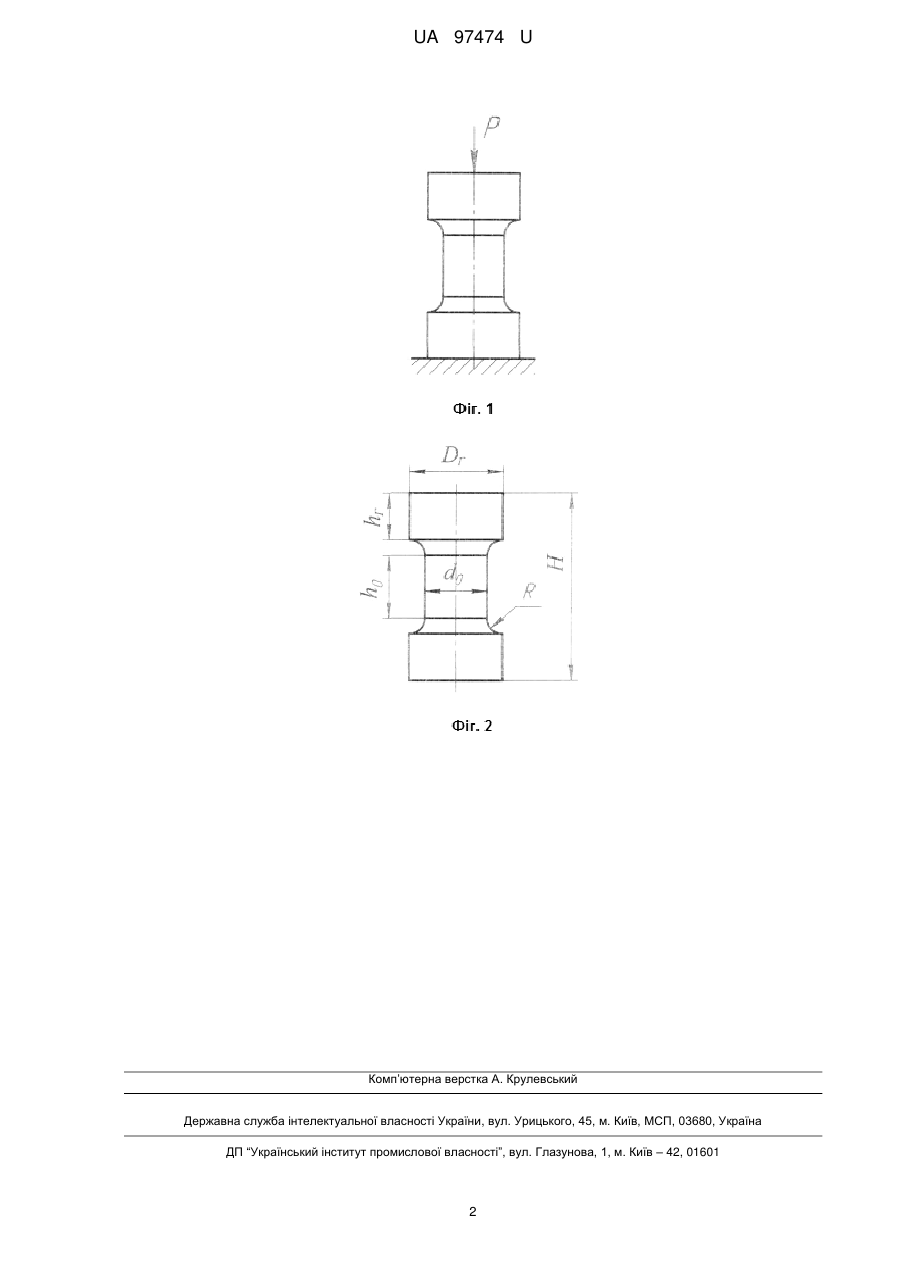

Спосіб визначення межі міцності чавунів при стисненні, що включає прикладання через опори до циліндричних зразків з висотами (h0) рівними їх діаметрам (d0) статичного навантаження, який відрізняється тим, що зразки виготовляють з головками, діаметр яких становить DГ=(d0+10) мм, а висоти головок (hГ) беруть рівними 10, 12,5, 15 і 17,5 мм відповідно до зразків з діаметрами (d0) їх робочої частини 10, 15, 20 і 25 мм, при цьому радіус перехідної зони зразка від його робочої частини до головки дорівнює R=1/2(DГ-d0) мм, а загальні висоти зразків розраховують за формулою H=(h0+2hГ+2R).

Текст

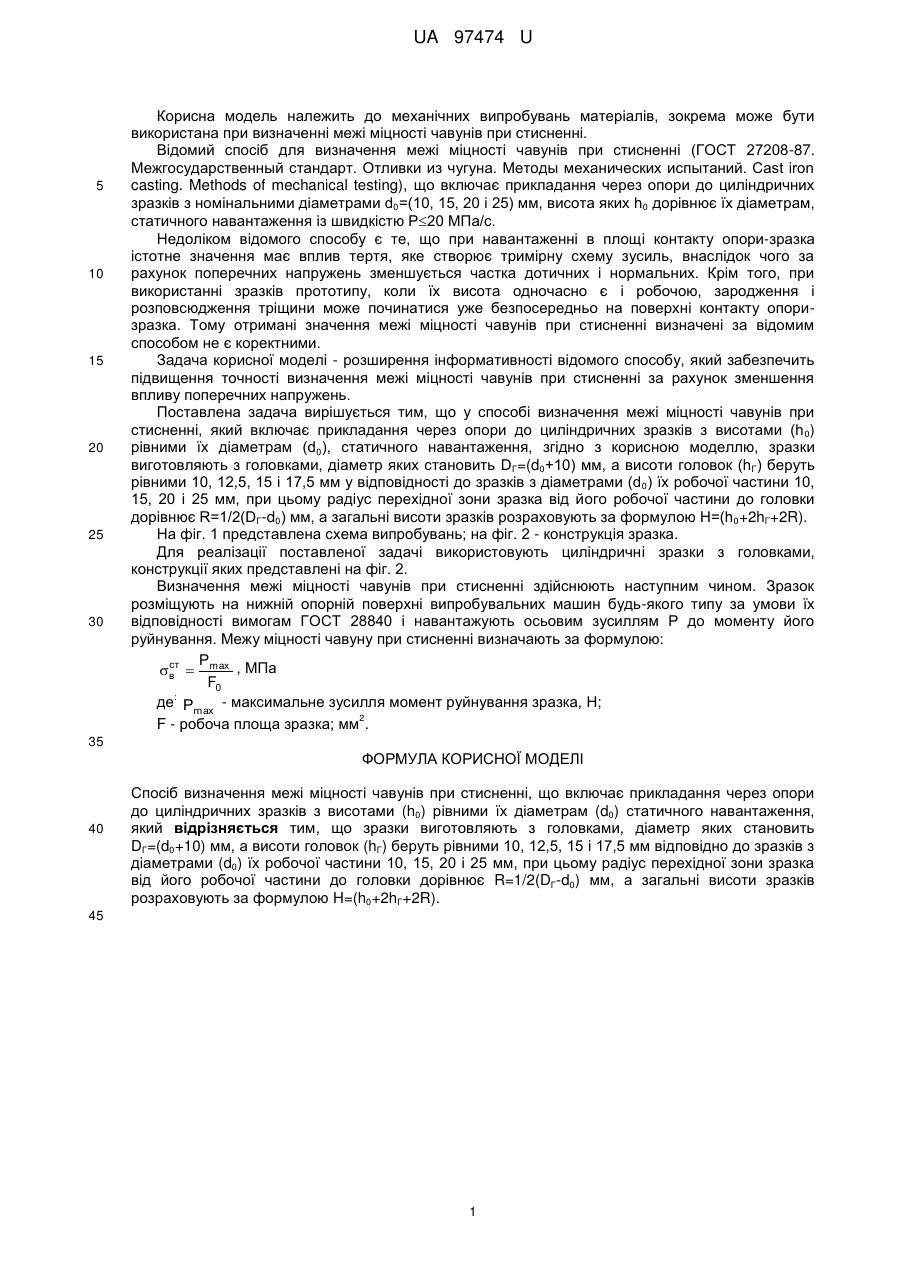

Реферат: Спосіб визначення межі міцності чавунів при стисненні включає прикладання через опори до циліндричних зразків з висотами (h0) рівними їх діаметрам (d0) статичного навантаження. Зразки виготовляють з головками, діаметр яких становить DГ=(d0+10) мм, а висоти головок (hГ) беруть рівними 10, 12,5, 15 і 17,5 мм відповідно до зразків з діаметрами (d0) їх робочої частини 10, 15, 20 і 25 мм, при цьому радіус перехідної зони зразка від його робочої частини до головки дорівнює R=1/2(DГ-d0) мм, а загальні висоти зразків розраховують за формулою H=(h0+2hГ+2R). UA 97474 U (54) СПОСІБ ВИЗНАЧЕННЯ МЕЖІ МІЦНОСТІ ЧАВУНІВ ПРИ СТИСНЕННІ UA 97474 U UA 97474 U 5 10 15 20 25 30 Корисна модель належить до механічних випробувань матеріалів, зокрема може бути використана при визначенні межі міцності чавунів при стисненні. Відомий спосіб для визначення межі міцності чавунів при стисненні (ГОСТ 27208-87. Межгосударственный стандарт. Отливки из чугуна. Методы механических испытаний. Cast iron casting. Methods of mechanical testing), що включає прикладання через опори до циліндричних зразків з номінальними діаметрами d0=(10, 15, 20 і 25) мм, висота яких h0 дорівнює їх діаметрам, статичного навантаження із швидкістю Р20 МПа/с. Недоліком відомого способу є те, що при навантаженні в площі контакту опори-зразка істотне значення має вплив тертя, яке створює тримірну схему зусиль, внаслідок чого за рахунок поперечних напружень зменшується частка дотичних і нормальних. Крім того, при використанні зразків прототипу, коли їх висота одночасно є і робочою, зародження і розповсюдження тріщини може починатися уже безпосередньо на поверхні контакту опоризразка. Тому отримані значення межі міцності чавунів при стисненні визначені за відомим способом не є коректними. Задача корисної моделі - розширення інформативності відомого способу, який забезпечить підвищення точності визначення межі міцності чавунів при стисненні за рахунок зменшення впливу поперечних напружень. Поставлена задача вирішується тим, що у способі визначення межі міцності чавунів при стисненні, який включає прикладання через опори до циліндричних зразків з висотами (h 0) рівними їх діаметрам (d0), статичного навантаження, згідно з корисною моделлю, зразки виготовляють з головками, діаметр яких становить D Г=(d0+10) мм, а висоти головок (hГ) беруть рівними 10, 12,5, 15 і 17,5 мм у відповідності до зразків з діаметрами (d 0) їх робочої частини 10, 15, 20 і 25 мм, при цьому радіус перехідної зони зразка від його робочої частини до головки дорівнює R=1/2(DГ-d0) мм, a загальні висоти зразків розраховують за формулою H=(h 0+2hГ+2R). На фіг. 1 представлена схема випробувань; на фіг. 2 - конструкція зразка. Для реалізації поставленої задачі використовують циліндричні зразки з головками, конструкції яких представлені на фіг. 2. Визначення межі міцності чавунів при стисненні здійснюють наступним чином. Зразок розміщують на нижній опорній поверхні випробувальних машин будь-якого типу за умови їх відповідності вимогам ГОСТ 28840 і навантажують осьовим зусиллям Р до моменту його руйнування. Межу міцності чавуну при стисненні визначають за формулою: Р ст в  max , МПа F0 : де Рmax - максимальне зусилля момент руйнування зразка, Н; 2 F - робоча площа зразка; мм . 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Спосіб визначення межі міцності чавунів при стисненні, що включає прикладання через опори до циліндричних зразків з висотами (h0) рівними їх діаметрам (d0) статичного навантаження, який відрізняється тим, що зразки виготовляють з головками, діаметр яких становить DГ=(d0+10) мм, а висоти головок (hГ) беруть рівними 10, 12,5, 15 і 17,5 мм відповідно до зразків з діаметрами (d0) їх робочої частини 10, 15, 20 і 25 мм, при цьому радіус перехідної зони зразка від його робочої частини до головки дорівнює R=1/2(DГ-d0) мм, а загальні висоти зразків розраховують за формулою H=(h0+2hГ+2R). 45 1 UA 97474 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Автори англійською

Kotrechko Oleksii Oleksiiovych, Dubrovin Valerii Oleksandrovych, Ischenko Valerii Vasyliovych, Mykhailovych Yaroslav Mykolaiovych

Автори російською

Котречко Алексей Алексеевич, Дубровин Валерий Александрович, Ищенко Валерий Васильевич, Михайлович Ярослав Николаевич

МПК / Мітки

МПК: G01N 3/42

Мітки: визначення, міцності, межі, стисненні, спосіб, чавунів
