Спосіб підсилення цегляного простінка цегляною сорочкою

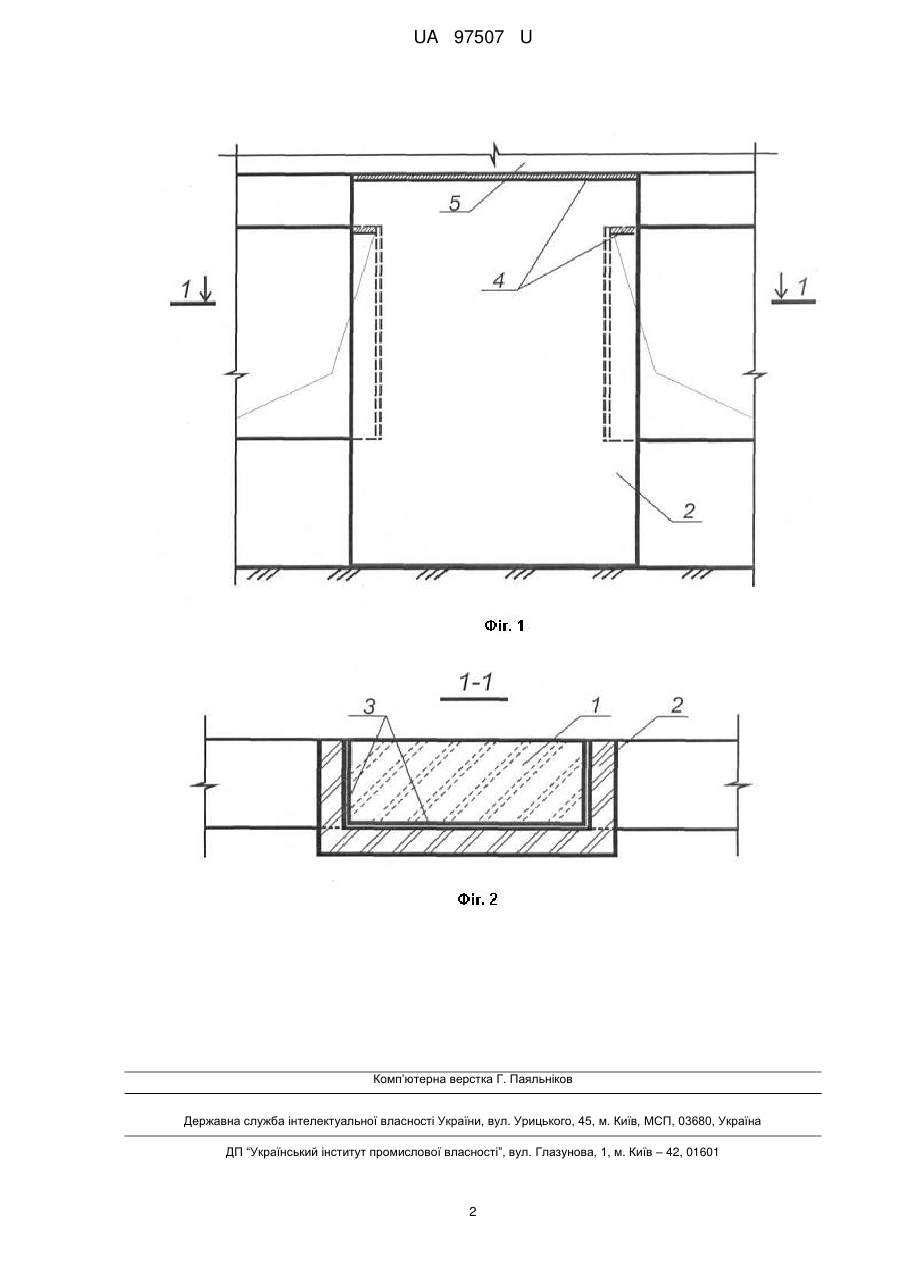

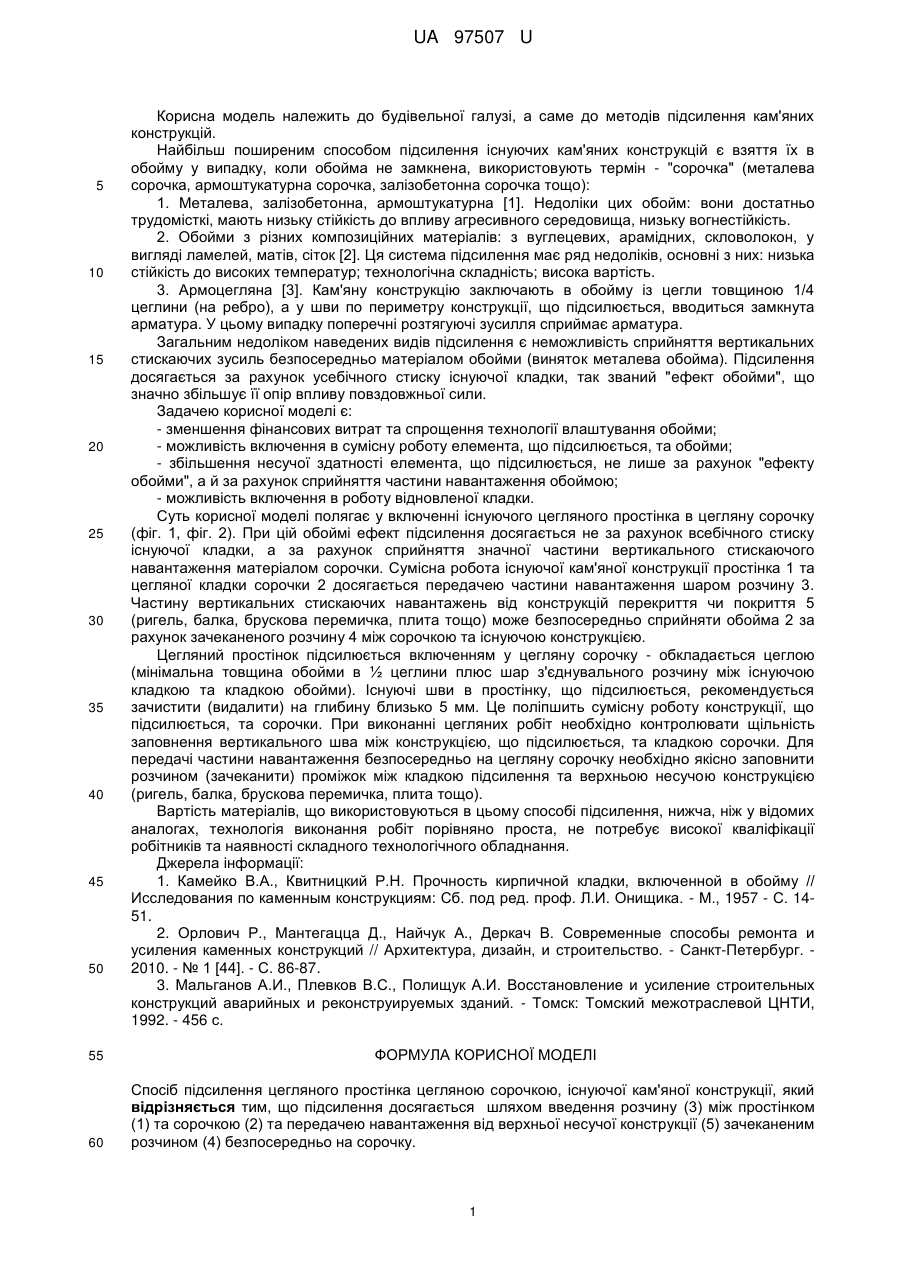

Реферат: Спосіб підсилення цегляного простінка цегляною сорочкою, існуючої кам'яної конструкції, причому підсилення досягається шляхом введення розчину (3) між простінком (1) та сорочкою (2) та передачею навантаження від верхньої несучої конструкції (5) зачеканеним розчином (4) безпосередньо на сорочку. UA 97507 U (54) СПОСІБ ПІДСИЛЕННЯ ЦЕГЛЯНОГО ПРОСТІНКА ЦЕГЛЯНОЮ СОРОЧКОЮ UA 97507 U UA 97507 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівельної галузі, а саме до методів підсилення кам'яних конструкцій. Найбільш поширеним способом підсилення існуючих кам'яних конструкцій є взяття їх в обойму у випадку, коли обойма не замкнена, використовують термін - "сорочка" (металева сорочка, армоштукатурна сорочка, залізобетонна сорочка тощо): 1. Металева, залізобетонна, армоштукатурна [1]. Недоліки цих обойм: вони достатньо трудомісткі, мають низьку стійкість до впливу агресивного середовища, низьку вогнестійкість. 2. Обойми з різних композиційних матеріалів: з вуглецевих, арамідних, скловолокон, у вигляді ламелей, матів, сіток [2]. Ця система підсилення має ряд недоліків, основні з них: низька стійкість до високих температур; технологічна складність; висока вартість. 3. Армоцегляна [3]. Кам'яну конструкцію заключають в обойму із цегли товщиною 1/4 цеглини (на ребро), а у шви по периметру конструкції, що підсилюється, вводиться замкнута арматура. У цьому випадку поперечні розтягуючі зусилля сприймає арматура. Загальним недоліком наведених видів підсилення є неможливість сприйняття вертикальних стискаючих зусиль безпосередньо матеріалом обойми (виняток металева обойма). Підсилення досягається за рахунок усебічного стиску існуючої кладки, так званий "ефект обойми", що значно збільшує її опір впливу повздовжньої сили. Задачею корисної моделі є: - зменшення фінансових витрат та спрощення технології влаштування обойми; - можливість включення в сумісну роботу елемента, що підсилюється, та обойми; - збільшення несучої здатності елемента, що підсилюється, не лише за рахунок "ефекту обойми", а й за рахунок сприйняття частини навантаження обоймою; - можливість включення в роботу відновленої кладки. Суть корисної моделі полягає у включенні існуючого цегляного простінка в цегляну сорочку (фіг. 1, фіг. 2). При цій обоймі ефект підсилення досягається не за рахунок всебічного стиску існуючої кладки, а за рахунок сприйняття значної частини вертикального стискаючого навантаження матеріалом сорочки. Сумісна робота існуючої кам'яної конструкції простінка 1 та цегляної кладки сорочки 2 досягається передачею частини навантаження шаром розчину 3. Частину вертикальних стискаючих навантажень від конструкцій перекриття чи покриття 5 (ригель, балка, брускова перемичка, плита тощо) може безпосередньо сприйняти обойма 2 за рахунок зачеканеного розчину 4 між сорочкою та існуючою конструкцією. Цегляний простінок підсилюється включенням у цегляну сорочку - обкладається цеглою (мінімальна товщина обойми в ½ цеглини плюс шар з'єднувального розчину між існуючою кладкою та кладкою обойми). Існуючі шви в простінку, що підсилюється, рекомендується зачистити (видалити) на глибину близько 5 мм. Це поліпшить сумісну роботу конструкції, що підсилюється, та сорочки. При виконанні цегляних робіт необхідно контролювати щільність заповнення вертикального шва між конструкцією, що підсилюється, та кладкою сорочки. Для передачі частини навантаження безпосередньо на цегляну сорочку необхідно якісно заповнити розчином (зачеканити) проміжок між кладкою підсилення та верхньою несучою конструкцією (ригель, балка, брускова перемичка, плита тощо). Вартість матеріалів, що використовуються в цьому способі підсилення, нижча, ніж у відомих аналогах, технологія виконання робіт порівняно проста, не потребує високої кваліфікації робітників та наявності складного технологічного обладнання. Джерела інформації: 1. Камейко В.А., Квитницкий Р.Н. Прочность кирпичной кладки, включенной в обойму // Исследования по каменным конструкциям: Сб. под ред. проф. Л.И. Онищика. - М., 1957 - С. 1451. 2. Орлович Р., Мантегацца Д., Найчук А., Деркач В. Современные способы ремонта и усиления каменных конструкций // Архитектура, дизайн, и строительство. - Санкт-Петербург. 2010. - № 1 [44]. - С. 86-87. 3. Мальганов А.И., Плевков В.С., Полищук А.И. Восстановление и усиление строительных конструкций аварийных и реконструируемых зданий. - Томск: Томский межотраслевой ЦНТИ, 1992. - 456 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб підсилення цегляного простінка цегляною сорочкою, існуючої кам'яної конструкції, який відрізняється тим, що підсилення досягається шляхом введення розчину (3) між простінком (1) та сорочкою (2) та передачею навантаження від верхньої несучої конструкції (5) зачеканеним розчином (4) безпосередньо на сорочку. 1 UA 97507 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
