Пристрій охолодження електроблока гірничої машини
Номер патенту: 9780
Опубліковано: 17.10.2005
Автори: Железняков Микола Трохимович, Варшавський Юлій Іоганович, Стаднік Микола Іванович, Бризньов Сергій Русланович
Формула / Реферат
1. Пристрій охолодження електроблока гірничої машини, розміщений усередині електроблока, що містить мідну плиту, виконану з внутрішніми каналами й отворами з встановленими в них кріпильними болтами, який відрізняється тим, що він оснащений колектором у вигляді сталевої плити з внутрішніми каналами, нерознімно з'єднаним із днищем електроблока, що містить патрубки, виведені за межі електроблока, і виконаним з розточеннями, які суміщені з каналами мідної плити й містять порожнисті циліндричні втулки, притиснуті до мідної плити пружинами, на зовнішніх циліндричних і торцевих поверхнях втулок виконані канавки з встановленими в них ущільнювальними кільцями, при цьому мідна плита притягнута болтами до колектора в зоні розташування втулок.
2. Пристрій за п. 1, який відрізняється тим, що на поверхні колектора концентрично втулкам виконані торцеві канавки, в яких додатково встановлені гумові ущільнювальні кільця.
Текст

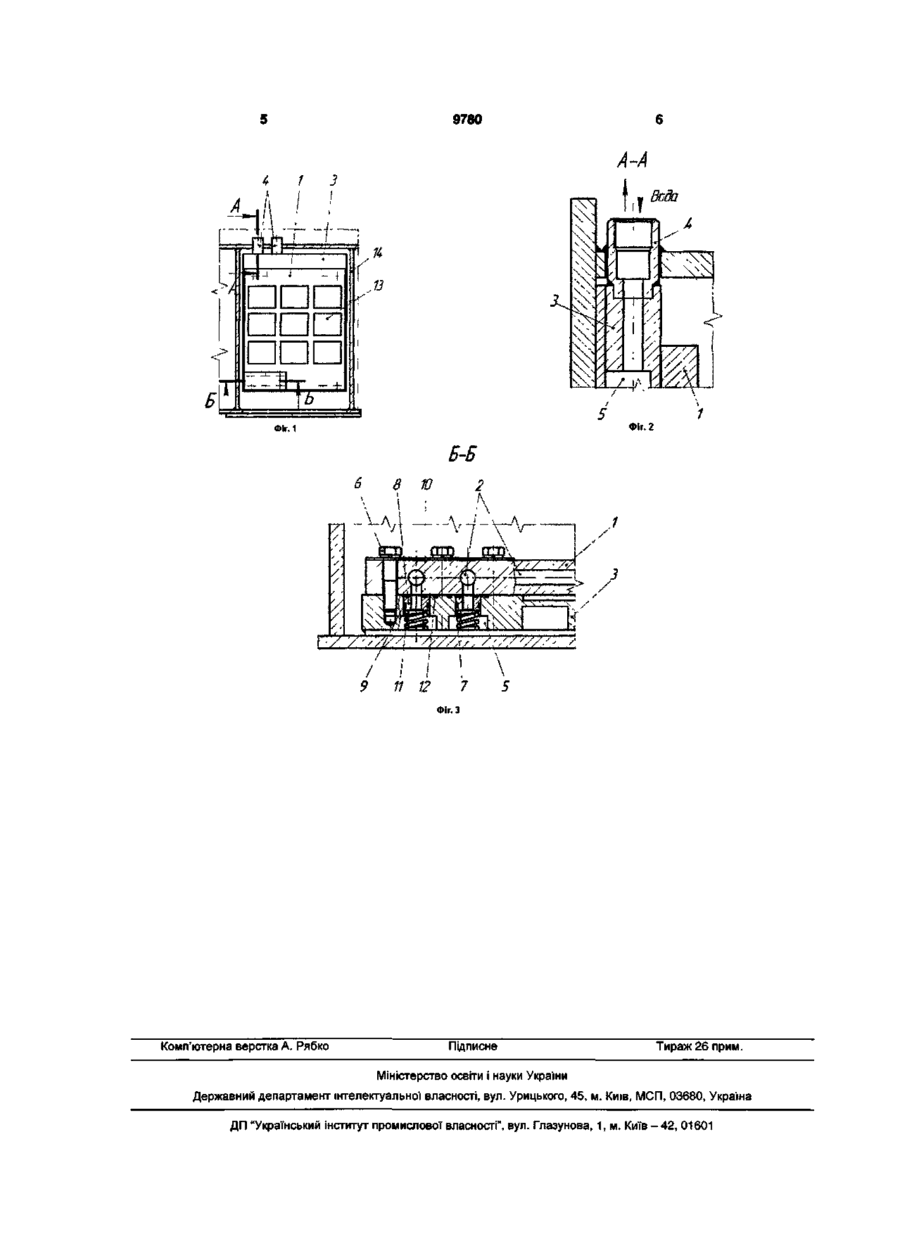

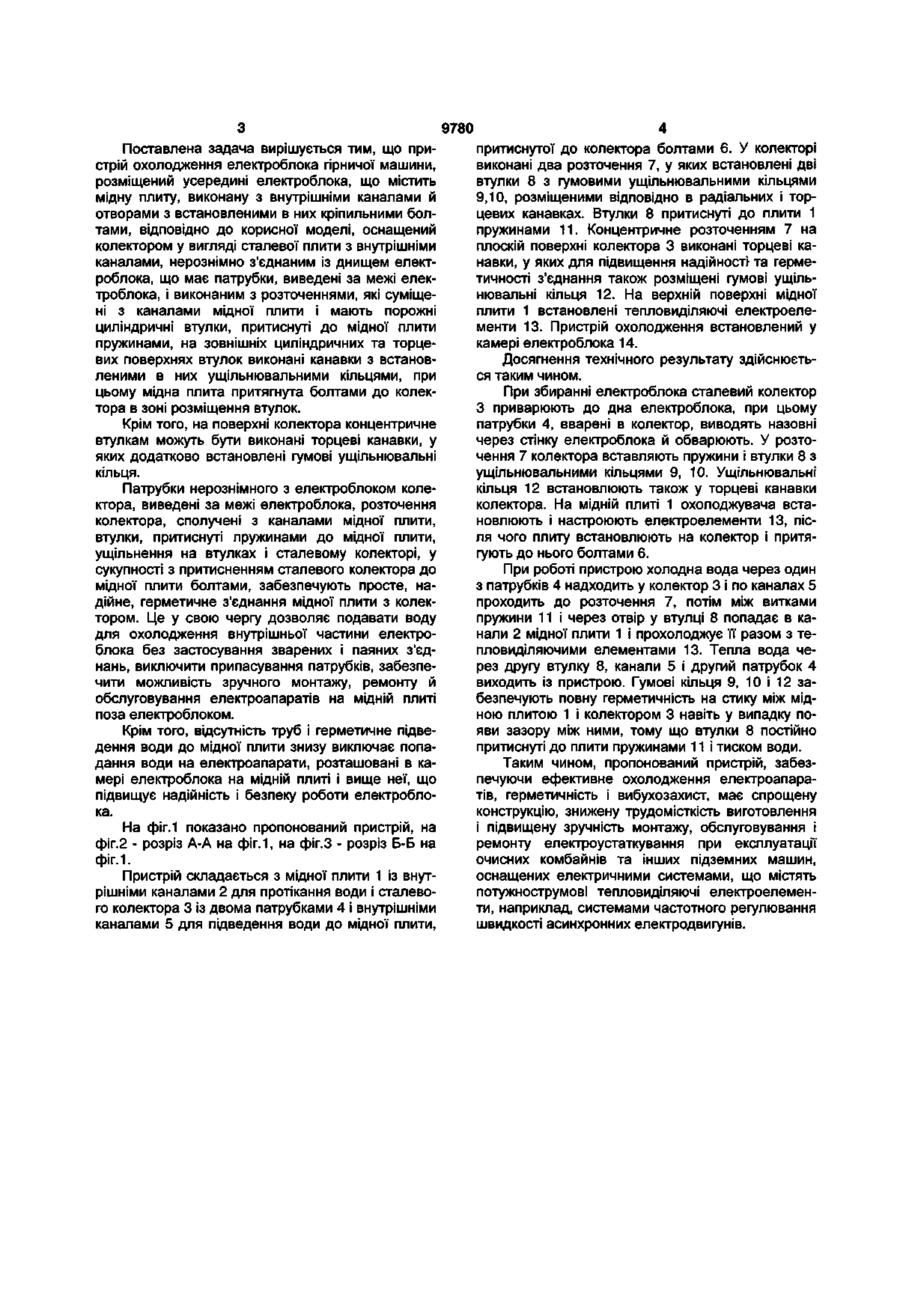

1. Пристрій охолодження електроблока гірничої машини, розміщений усередині електроблока, що містить мідну плиту, виконану з внутрішніми каналами й отворами з встановленими в них крі пильними болтами, який відрізняється тим, що він оснащений колектором у вигляді сталевої плити з внутрішніми каналами, нерознімно з'єднаним із днищем електроблока, що містить патрубки, виведені за межі електроблока, і виконаним з розточеннями, які суміщені з каналами мідної плити й містять порожнисті циліндричні втулки, притиснуті до мідної плити пружинами, на зовнішніх циліндричних і торцевих поверхнях втулок виконані канавки з встановленими в них ущільнювальними кільцями, при цьому мідна плита притягнута болтами до колектора в зоні розташування втулок. 2. Пристрій за п. 1, який відрізняється тим, що на поверхні колектора концентрично втулкам виконані торцеві канавки, в яких додатково встановлені гумові ущільнювальні кільця. Корисна модель відноситься до пристроїв охолодження електричних апаратів і може бути використана у вугільній промисловості, переважно в очисних комбайнах з частотним регулюванням швидкості подачі, для охолодження тепловиділяючих електроелементів, розміщених у вибухозахищених камерах електроблоків. Відомий пристрій охолодження електроблока гірничої машини КДК500.05.01.160 [проспект інституту "Дондіпровуглемаш" з виставки "Вугілля 2002", м.Донецьк, 3-6 вересня 2002р.], найбільш близький за технічним рішенням та результатом, що досягається, прийнятий за прототип. Пристрій складається з встановленої усередині електроблока мідної плити з внутрішніми каналами для протікання води, що охолоджує, труб для підведення води до плити та відведення з неї, оснащених вибухобезпечними вихідними елементами, за допомогою яких пристрій з'єднаний із системою подачі води в комбайн для охолодження електродвигунів і зрошення пилу. Пристрій через отвори болтами прикріплено до днища електроблока. Потужнострумові транзистори та інші тепловиділяючі електроелементи змонтовані на верхній площині мідної плити. Недоліком зазначеного пристрою є складність і трудомісткість його виготовлення, встановлення усередині камери електроблока і наступного монтажу електроелементів на мідній плиті. При виготовленні пристрою важко забезпечити міцність та герметичність зварених і паяних з'єднань труб з мідною плитою і сталевими вихідними втулками, що знижує рівень вибухобезпечності пристрою. Труби з елементами кріплення займають значний обсяг внутрішнього простору камери електроблока і заважають розміщенню електроелементів. При встановленні пристрою, для суміщення вибухобезпечних виводів з отворами в стінці корпусу, буде потрібне припасування по місцю з вигином труб. Монтаж електроелементів на мідній плиті можна виконувати тільки після встановлення пристрою в камері, що важко робити в стиснутих умовах камери. При експлуатації складно і незручно визначати причину відмовлень, виконувати ремонт і заміну електроелементів, що відмовили. В основу корисної моделі поставлена задача: у пристрої охолодження електроблока гірничої машини шляхом зміни конструкції забезпечити зниження трудомісткості виготовлення й монтажу, підвищення надійності, зручності обслуговування і ремонту при експлуатації. 00 о О) 9780 Поставлена задача вирішується тим, що пристрій охолодження електроблока гірничої машини, розміщений усередині електроблока, що містить мідну плиту, виконану з внутрішніми каналами й отворами з встановленими в них кріпильними болтами, відповідно до корисної моделі, оснащений колектором у вигляді сталевої плити з внутрішніми каналами, нерознімно з'єднаним із днищем електроблока, що має патрубки, виведені за межі електроблока, і виконаним з розточеннями, які суміщені з каналами мідної плити і мають порожні циліндричні втулки, притиснуті до мідної плити пружинами, на зовнішніх циліндричних та торцевих поверхнях втулок виконані канавки з встановленими в них ущільнювальними кільцями, при цьому мідна плита притягнута болтами до колектора в зоні розміщення втулок. Крім того, на поверхні колектора концентричне втулкам можуть бути виконані торцеві канавки, у яких додатково встановлені гумові ущільнювальні кільця. Патрубки нерознімного з електроблоком колектора, виведені за межі електроблока, розточення колектора, сполучені з каналами мідної плити, втулки, притиснуті пружинами до мідної плити, ущільнення на втулках і сталевому колекторі, у сукупності з притисненням сталевого колектора до мідної плити болтами, забезпечують просте, надійне, герметичне з'єднання мідної плити з колектором. Це у свою чергу дозволяє подавати воду для охолодження внутрішньої частини електроблока без застосування зварених і паяних з'єднань, виключити припасування патрубків, забезпечити можливість зручного монтажу, ремонту й обслуговування електроапаратів на мідній плиті поза електроблоком. Крім того, відсутність труб і герметичне підведення води до мідної плити знизу виключає попадання води на електроапарати, розташовані в камері електроблока на мідній плиті і вище неї, що підвищує надійність і безпеку роботи електроблока. На фіг.1 показано пропонований пристрій, на фіг.2 - розріз А-А на фіг.1, на фіг.З - розріз Б-Б на фіг.1. Пристрій складається з мідної плити 1 із внутрішніми каналами 2 для протікання води і сталевого колектора 3 із двома патрубками 4 і внутрішніми каналами 5 для підведення води до мідної плити, притиснутої до колектора болтами 6. У колекторі виконані два розточення 7, у яких встановлені дві втулки 8 з гумовими ущільнювальними кільцями 9,10, розміщеними відповідно в радіальних і торцевих канавках. Втулки 8 притиснуті до плити 1 пружинами 11. Концентричне розточенням 7 на плоскій поверхні колектора 3 виконані торцеві канавки, у яких для підвищення надійності- та герметичності з'єднання також розміщені гумові ущільнювальні кільця 12. На верхній поверхні мідної плити 1 встановлені тепловиділяючі електроелементи 13. Пристрій охолодження встановлений у камері електроблока 14. Досягнення технічного результату здійснюється таким чином. При збиранні електроблока сталевий колектор З приварюють до дна електроблока, при цьому патрубки 4, вварені в колектор, виводять назовні через стінку електроблока й обварюють. У розточення 7 колектора вставляють пружини і втулки 8 з ущільнювальними кільцями 9, 10. Ущільнювальні кільця 12 встановлюють також у торцеві канавки колектора. На мідній плиті 1 охолоджувача встановлюють і настроюють електроелементи 13, після чого плиту встановлюють на колектор і притягують до нього болтами 6. При роботі пристрою холодна вода через один з патрубків 4 надходить у колектор 3 і по каналах 5 проходить до розточення 7, потім між витками пружини 11 і через отвір у втулці 8 попадає в канали 2 мідної плити 1 і прохолоджує її разом з тепловиділяючими елементами 13. Тепла вода через другу втулку 8, канали 5 і другий патрубок 4 виходить із пристрою. Гумові кільця 9, 10 і 12 забезпечують повну герметичність на стику між мідною плитою 1 і колектором 3 навіть у випадку появи зазору між ними, тому що втулки 8 постійно притиснуті до плити пружинами 11 і тиском води. Таким чином, пропонований пристрій, забезпечуючи ефективне охолодження електроапаратів, герметичність і вибухозахист, має спрощену конструкцію, знижену трудомісткість виготовлення і підвищену зручність монтажу, обслуговування і ремонту електроустаткування при експлуатації очисних комбайнів та інших підземних машин, оснащених електричними системами, що містять потужнострумові тепловиділяючі електроелементи, наприклад, системами частотного регулювання швидкості асинхронних електродвигунів. 9760 4 1 З Фіг. 2 У /-yyf/'A / 9 "УУУУлУ, У:УУ'УУ/~~~7 \ I \ 11 12 7 5 Фіг.З Комп'ютерна верстка А. Рябко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for cooling the power electrical equipment unit of a mining machine
Автори англійськоюBryzniov Serhii Ruslanovych, Varshavskyi Yulii Iohannovych, Zhelezniakov Mykola Trokhymovych, Stadnik Mykola Ivanovych
Назва патенту російськоюУстройство для охлаждения блока силового электрооборудования горной машины
Автори російськоюБризнев Сергей Русланович, Варшавский Юлий Иоганнович, Железняков Николай Трофимович, Стадник Николай Иванович
МПК / Мітки
МПК: H02K 9/00
Мітки: пристрій, охолодження, електроблока, гірничої, машини
