Знаряддя для обробітку ґрунту та сівби

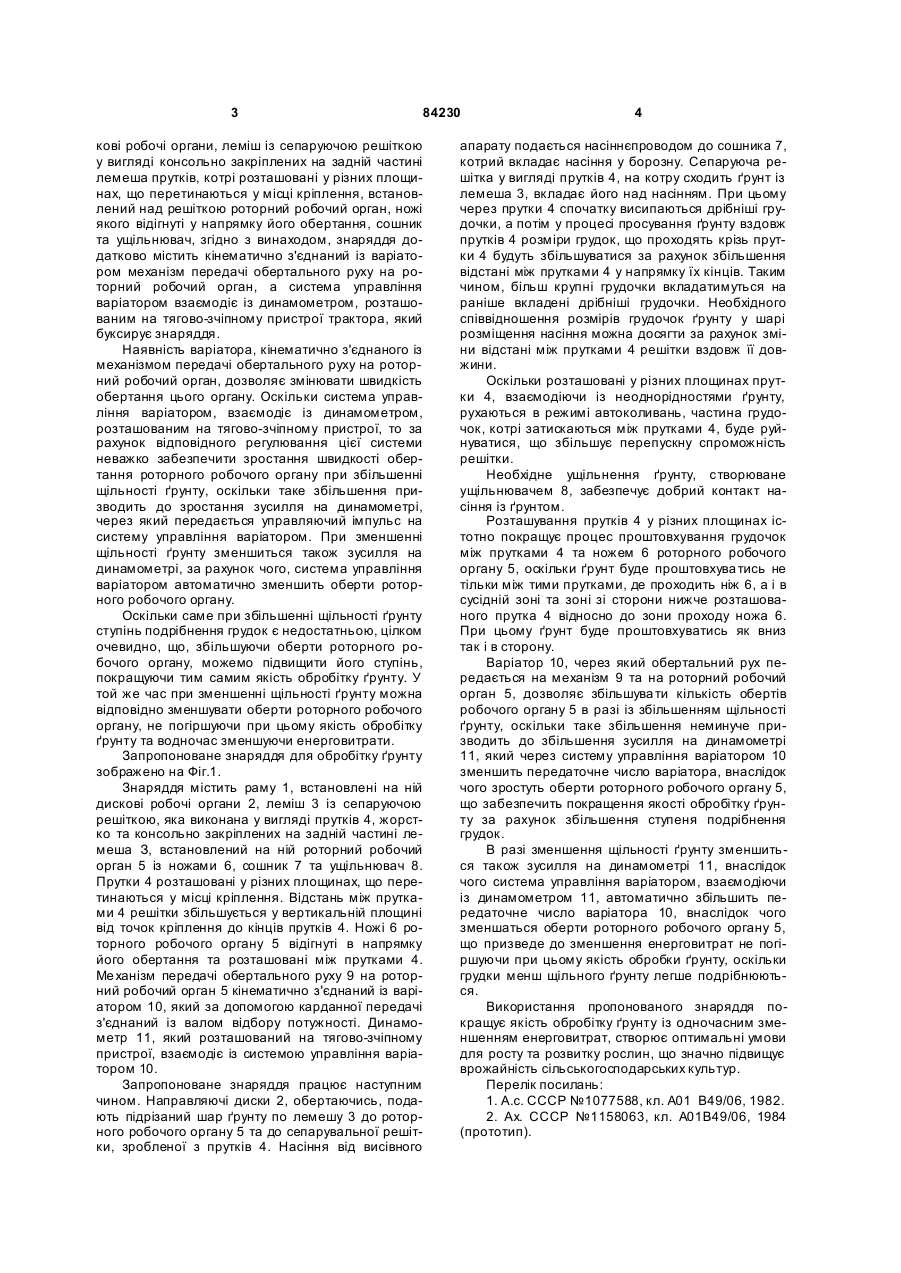

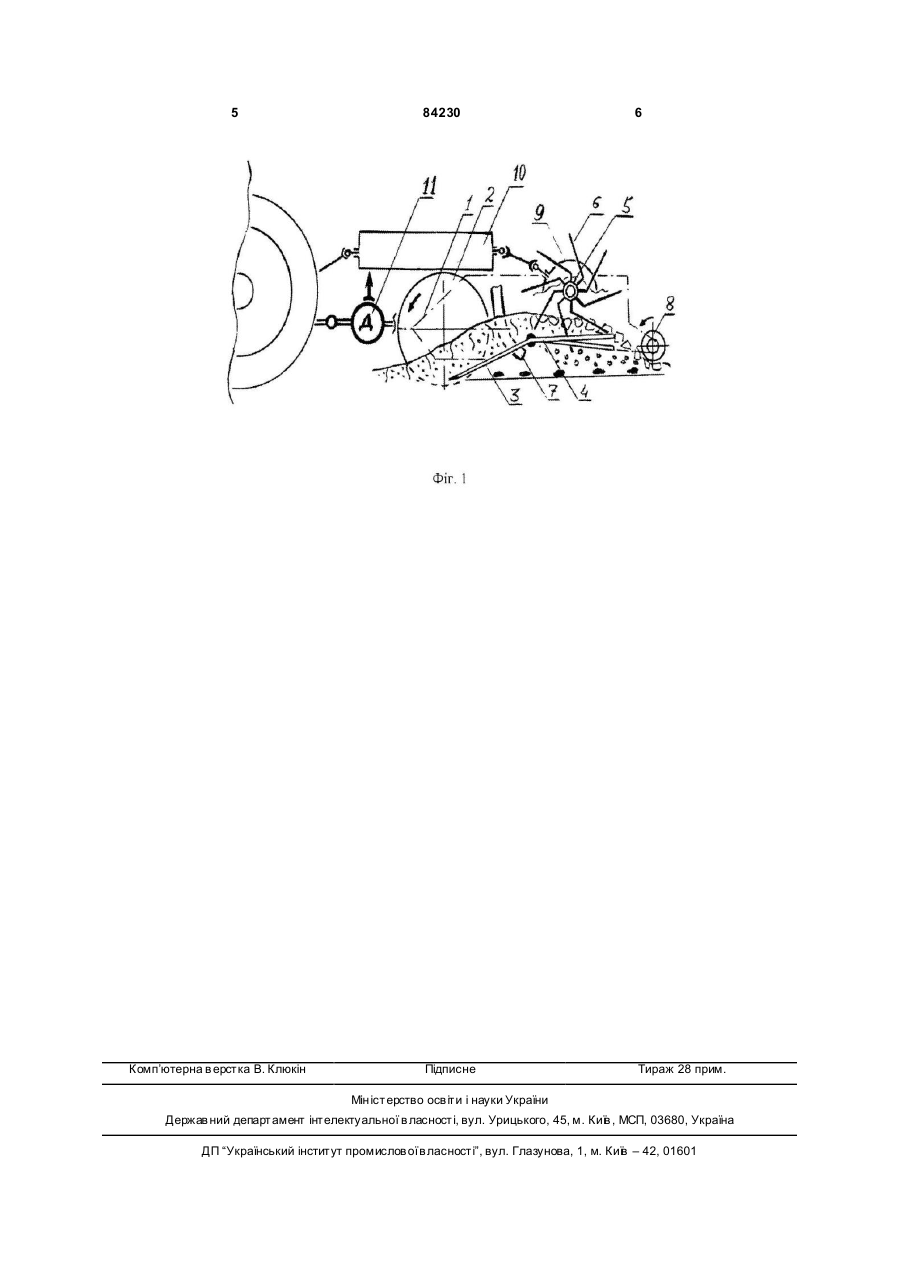

Знаряддя для обробітку ґрунту та сівби, яке містить раму, встановлені на ній дискові робочі органи, леміш із сепаруючою решіткою у вигляді консольно закріплених на задній частині лемеша прутків, котрі розташовані у різних площинах, що перетинаються у місці кріплення, встановлений на решітці роторний робочий орган, ножі якого відігнуті у напрямку його обертання, сошник та ущільнювач, яке відрізняється тим, що додатково містить варіатор з системою керування та кінематично з'єднаний з ним механізм передачі обертального руху на роторний робочий орган, при цьому система керування варіатором взаємодіє із динамометром, розташованим на тяговозчіпному пристрої трактора, який буксирує знаряддя. Винахід стосується сільськогосподарського машинобудування, зокрема, знарядь для обробітку ґрунту та сівби. Відомо знаряддя для ґрунтообробітку, яке містить у собі раму і встановлені на ній дискові робочі органи, леміш із сепаруючою решіткою, виконаною у вигляді консольно закріплених на задній частині лемеша прутків, та встановлений над нею роторний робочий орган, ножі якого відігнуті у напрямку його обертання, сошник та ущільнювач [1]. Істотним недоліком відомого знаряддя є його неспроможність забезпечити необхідне співвідношення грудочок ґрунту, яке б відповідало агротехнічним вимогам. Крім того, тут мають місто невиправдано великі енерговитрати, оскільки швидкість обертання робочих органів залежить від частоти обертання ВВП трактора і не може змінюватися залежно від щільності ґрунту, тобто ця швидкість буде надмірною, якщо щільність ґрунту мала. Найбільш близьким до передбачуваного винаходу є знаряддя для обробітку ґрунту і сівби [2], яке містить у собі раму і встановлені на ній дискові робочі органи, леміш із сепаруючою решіткою, виконаною у вигляді консольно закріплених на задній частині лемеша прутків, та встановлений над нею роторний робочий орган, ножі якого відігнуті у напрямку його обертання, сошник та ущільнювач. В цьому знарядді прутки решітки закріплені на лемеші жорстко та консольно і розташовані у різних площинах, що перетинаються у місці кріплення. Недоліком прототипу є неможливість регулювання швидкості обертання робочих органів, від чого залежить можливість регулювання ступеню подрібнення грудок і пов'язані з цим надмірно великі енерговитрати. В основу винаходу поставлено задачу за рахунок адаптації швидкості обертання роторного робочого органу до щільності ґрунту одержати можливість регулювання ступеню подрібнення грудок і як наслідок покращення якості обробітку ґрунту при зниженні енерговитрат. Означена задача досягається за рахунок того, що у відомому знарядді для обробітку ґрунту та сівби, який містить раму і встановлені на ній дис (19) UA (11) 84230 (13) C2 (21) a200706541 (22) 11.06.2007 (24) 25.09.2008 (46) 25.09.2008, Бюл.№ 18, 2008 р. (72) МЕДВЕДЄВ ВІТАЛІЙ ВОЛОДИ МИРОВИЧ, U A, ПАЩЕНКО ВОЛОДИ МИР ФИЛИМОНОВИЧ, UA, ДОРОЖКО ІВАН МИКОЛАЙОВИЧ, UA, ОНИШКО МИ ХАЙЛО ІВАНОВИЧ, UA, ДАНЧЕНКО ОЛЕКСАНДР ВАСИЛЬОВИЧ, UA, ХЛІВНЯК ОЛЕКСІЙ ГЕННАДІЙОВИЧ, UA, ПЛІСКО ІРИНА ВЛАДЛЕНІВНА, U A (73) НАЦІОН АЛЬНИЙ НАУКОВИЙ ЦЕНТР "ІНСТИТУТ ГРУНТОЗНАВСТВА ТА АГРОХІМІЇ ІМ. О.Н.СОКОЛОВСЬКОГО" УААН, UA (56) SU 1158063, A01B49/06, 30.05.1985 SU 1077588, A01D49/06, 07.03.1984 SU 1202499, A01B 49/06, 07.01.1986 SU 1386063, A01B49/06, 07.04.1988 SU 782731, A01B79/00, 30.11.1980 SU 731914, A01B49/06, 05.05.1980 3 84230 кові робочі органи, леміш із сепаруючою решіткою у вигляді консольно закріплених на задній частині лемеша прутків, котрі розташовані у різних площинах, що перетинаються у місці кріплення, встановлений над решіткою роторний робочий орган, ножі якого відігнуті у напрямку його обертання, сошник та ущільнювач, згідно з винаходом, знаряддя додатково містить кінематично з'єднаний із варіатором механізм передачі обертального руху на роторний робочий орган, а система управління варіатором взаємодіє із динамометром, розташованим на тягово-зчіпному пристрої трактора, який буксирує знаряддя. Наявність варіатора, кінематично з'єднаного із механізмом передачі обертального руху на роторний робочий орган, дозволяє змінювати швидкість обертання цього органу. Оскільки система управління варіатором, взаємодіє із динамометром, розташованим на тягово-зчіпному пристрої, то за рахунок відповідного регулювання цієї системи неважко забезпечити зростання швидкості обертання роторного робочого органу при збільшенні щільності ґрунту, оскільки таке збільшення призводить до зростання зусилля на динамометрі, через який передається управляючий імпульс на систему управління варіатором. При зменшенні щільності ґрунту зменшиться також зусилля на динамометрі, за рахунок чого, система управління варіатором автоматично зменшить оберти роторного робочого органу. Оскільки саме при збільшенні щільності ґрунту ступінь подрібнення грудок є недостатньою, цілком очевидно, що, збільшуючи оберти роторного робочого органу, можемо підвищити його ступінь, покращуючи тим самим якість обробітку ґрунту. У той же час при зменшенні щільності ґрунту можна відповідно зменшувати оберти роторного робочого органу, не погіршуючи при цьому якість обробітку ґрунту та водночас зменшуючи енерговитрати. Запропоноване знаряддя для обробітку ґрунту зображено на Фіг.1. Знаряддя містить раму 1, встановлені на ній дискові робочі органи 2, леміш 3 із сепаруючою решіткою, яка виконана у вигляді прутків 4, жорстко та консольно закріплених на задній частині лемеша З, встановлений на ній роторний робочий орган 5 із ножами 6, сошник 7 та ущільнювач 8. Прутки 4 розташовані у різних площинах, що перетинаються у місці кріплення. Відстань між прутками 4 решітки збільшується у вертикальній площині від точок кріплення до кінців прутків 4. Ножі 6 роторного робочого органу 5 відігнуті в напрямку його обертання та розташовані між прутками 4. Ме ханізм передачі обертального руху 9 на роторний робочий орган 5 кінематично з'єднаний із варіатором 10, який за допомогою карданної передачі з'єднаний із валом відбору потужності. Динамометр 11, який розташований на тягово-зчіпному пристрої, взаємодіє із системою управління варіатором 10. Запропоноване знаряддя працює наступним чином. Направляючі диски 2, обертаючись, подають підрізаний шар ґрунту по лемешу 3 до роторного робочого органу 5 та до сепарувальної решітки, зробленої з прутків 4. Насіння від висівного 4 апарату подається насіннєпроводом до сошника 7, котрий вкладає насіння у борозну. Сепаруюча решітка у вигляді прутків 4, на котру сходить ґрунт із лемеша 3, вкладає його над насінням. При цьому через прутки 4 спочатку висипаються дрібніші грудочки, а потім у процесі просування ґрунту вздовж прутків 4 розміри грудок, що проходять крізь прутки 4 будуть збільшуватися за рахунок збільшення відстані між прутками 4 у напрямку їх кінців. Таким чином, більш крупні грудочки вкладатимуться на раніше вкладені дрібніші грудочки. Необхідного співвідношення розмірів грудочок ґрунту у шарі розміщення насіння можна досягти за рахунок зміни відстані між прутками 4 решітки вздовж її довжини. Оскільки розташовані у різних площинах прутки 4, взаємодіючи із неоднорідностями ґрунту, рухаються в режимі автоколивань, частина грудочок, котрі затискаються між прутками 4, буде руйнуватися, що збільшує перепускну спроможність решітки. Необхідне ущільнення ґрунту, створюване ущільнювачем 8, забезпечує добрий контакт насіння із ґрунтом. Розташування прутків 4 у різних площинах істотно покращує процес проштовхування грудочок між прутками 4 та ножем 6 роторного робочого органу 5, оскільки ґрунт буде проштовхува тись не тільки між тими прутками, де проходить ніж 6, а і в сусідній зоні та зоні зі сторони нижче розташованого прутка 4 відносно до зони проходу ножа 6. При цьому ґрунт буде проштовхуватись як вниз так і в сторону. Варіатор 10, через який обертальний рух передається на механізм 9 та на роторний робочий орган 5, дозволяє збільшува ти кількість обертів робочого органу 5 в разі із збільшенням щільності ґрунту, оскільки таке збільшення неминуче призводить до збільшення зусилля на динамометрі 11, який через систему управління варіатором 10 зменшить передаточне число варіатора, внаслідок чого зростуть оберти роторного робочого органу 5, що забезпечить покращення якості обробітку ґрунту за рахунок збільшення ступеня подрібнення грудок. В разі зменшення щільності ґрунту зменшиться також зусилля на динамометрі 11, внаслідок чого система управління варіатором, взаємодіючи із динамометром 11, автоматично збільшить передаточне число варіатора 10, внаслідок чого зменшаться оберти роторного робочого органу 5, що призведе до зменшення енерговитрат не погіршуючи при цьому якість обробки ґрунту, оскільки грудки менш щільного ґрунту легше подрібнюються. Використання пропонованого знаряддя покращує якість обробітку ґрунту із одночасним зменшенням енерговитрат, створює оптимальні умови для росту та розвитку рослин, що значно підвищує врожайність сільськогосподарських культур. Перелік посилань: 1. А.с. СССР №1077588, кл. A01 В49/06, 1982. 2. Ax. СССР №1158063, кл. А01В49/06, 1984 (прототип). 5 Комп’ютерна в ерстка В. Клюкін 84230 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
