Дробарка карпенка

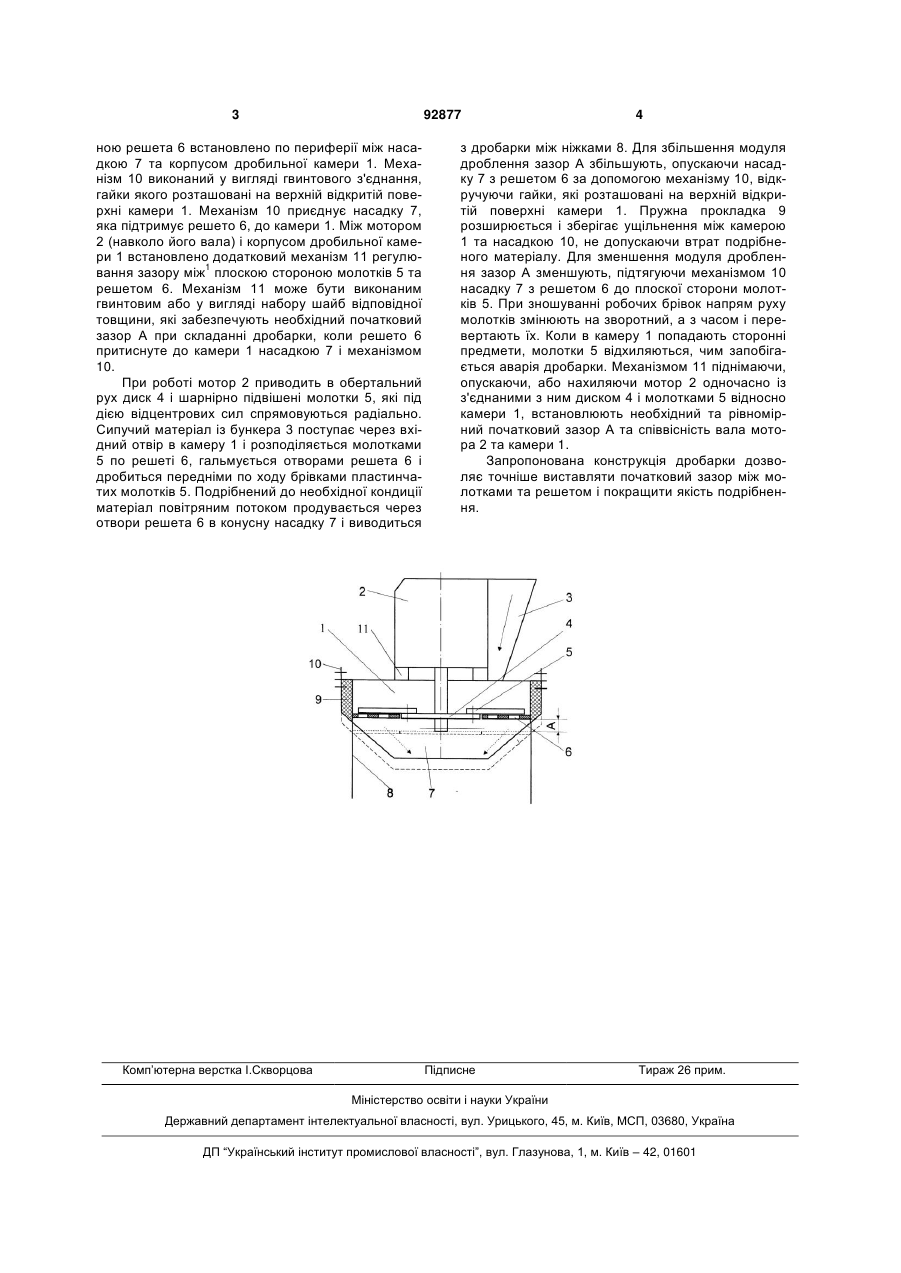

Дробарка, яка включає мотор, корпус дробильної камери, всередині якої розміщені шарнірно підвішені на привідному диску молотки, з плоскої сторони яких встановлене із зазором решето, підтримуване насадкою, та механізм регулювання зазору між плоскою стороною молотків і решетом, виконаний у вигляді гвинтового з'єднання, регулювальні гайки якого розташовано на верхній відкритій поверхні дробильної камери, яка відрізняється тим, що між мотором і корпусом дробильної камери встановлено додатковий механізм регулювання зазору, розташований між плоскою стороною молотків і решетом і виконаний гвинтовим або у вигляді набору шайб. Дробарка відноситься до галузі машинобудування, до класу решітних вертикальних реверсивних молоткового типу, яка може дробити корми для тварин і птиці та продукти для харчування людини. Відома дробарка включає мотор, корпус дробильної камери, всередині якої розміщені шарнірно підвішені на диску молотки з плоскої сторони яких встановлене із зазором решето, підтримуване насадкою, та механізм регулювання зазору між плоскою стороною молотків і решетом (патент України 87362). Однак при складанні такої дробарки виникає потреба в додатковому механізмі регулювання зазору між плоскою стороною молотків і решетом. У винаході вирішується задача підвищення точності регулювання модуля дроблення та якості подрібнення. Поставлена задача вирішується тим, що в дробарці, відповідно винаходу, між мотором і корпусом дробильної камери встановлено додатковий механізм регулювання зазору між плоскою стороною молотків і решетом. Завдяки запропонованому розміщенню механізму регулювання зазору вдається підвищити точність регулювання модуля дроблення. Винахід ілюструється рисунком, на якому дробарка показана збоку в розрізі. Основу дробарки становить корпус дробильної циліндричної камери 1, встановленої вертикально. На ній закріплено мотор 2 з бункером 3, з'єднаним з вхідним отвором камери 1. На кінець вала, який співвісно входить в камеру 1, мотора 2 посаджено привідний диск 4. До периферії диска 4 шарнірно приєднано пластинчаті молотки 5. Знизу камери 1 підведене із зазором до молотків 5 вихідне решето 6, виконане у вигляді диска з центральним отвором. Молотки 5 розташовані в камері 1 над решетом 6, причому нижня плоска сторона молотків 5 суміжна з верхньою площиною решета 6 і радіально перекриває його. Під решетом розташована конусна насадка 7, яка охоплює решето 6 і зорієнтована меншою основою донизу. Вся дробарка встановлена на ніжках 8, які вищі за насадку 7. Для ущільнення між корпусом дробильної камери 1 і насадкою 7 встановлена пружна прокладка 9. Механізм 10 регулювання зазору А між нижньою плоскою стороною молотків 5 і верхньою площи (19) UA (11) 92877 (13) C2 (21) a201002585 (22) 09.03.2010 (24) 10.12.2010 (46) 10.12.2010, Бюл.№ 23, 2010 р. (72) КАРПЕНКО МИХАЙЛО ІВАНОВИЧ (73) КАРПЕНКО МИХАЙЛО ІВАНОВИЧ (56) UA 54555 C2, 17.03.2003 UA 62789 A, 15.12.2003 UA 80343 C2, 10.09.2007 UA 82751 C2, 12.05.2008 UA 87362 C2, 10.07.2009 RU 2052290 C1, 20.01.1996 RU 2140325 C1, 27.10.1999 SU 1741889 A1, 23.06.1992 CH 630816 A5, 15.07.1982 US 2840318 A, 24.06.1958 US 4605173 A, 12.08.1986 3 92877 ною решета 6 встановлено по периферії між насадкою 7 та корпусом дробильної камери 1. Механізм 10 виконаний у вигляді гвинтового з'єднання, гайки якого розташовані на верхній відкритій поверхні камери 1. Механізм 10 приєднує насадку 7, яка підтримує решето 6, до камери 1. Між мотором 2 (навколо його вала) і корпусом дробильної камери 1 встановлено додатковий механізм 11 регулювання зазору між1 плоскою стороною молотків 5 та решетом 6. Механізм 11 може бути виконаним гвинтовим або у вигляді набору шайб відповідної товщини, які забезпечують необхідний початковий зазор А при складанні дробарки, коли решето 6 притиснуте до камери 1 насадкою 7 і механізмом 10. При роботі мотор 2 приводить в обертальний рух диск 4 і шарнірно підвішені молотки 5, які під дією відцентрових сил спрямовуються радіально. Сипучий матеріал із бункера 3 поступає через вхідний отвір в камеру 1 і розподіляється молотками 5 по решеті 6, гальмується отворами решета 6 і дробиться передніми по ходу брівками пластинчатих молотків 5. Подрібнений до необхідної кондиції матеріал повітряним потоком продувається через отвори решета 6 в конусну насадку 7 і виводиться Комп’ютерна верстка І.Скворцова 4 з дробарки між ніжками 8. Для збільшення модуля дроблення зазор А збільшують, опускаючи насадку 7 з решетом 6 за допомогою механізму 10, відкручуючи гайки, які розташовані на верхній відкритій поверхні камери 1. Пружна прокладка 9 розширюється і зберігає ущільнення між камерою 1 та насадкою 10, не допускаючи втрат подрібненого матеріалу. Для зменшення модуля дроблення зазор А зменшують, підтягуючи механізмом 10 насадку 7 з решетом 6 до плоскої сторони молотків 5. При зношуванні робочих брівок напрям руху молотків змінюють на зворотний, а з часом і перевертають їх. Коли в камеру 1 попадають сторонні предмети, молотки 5 відхиляються, чим запобігається аварія дробарки. Механізмом 11 піднімаючи, опускаючи, або нахиляючи мотор 2 одночасно із з'єднаними з ним диском 4 і молотками 5 відносно камери 1, встановлюють необхідний та рівномірний початковий зазор А та співвісність вала мотора 2 та камери 1. Запропонована конструкція дробарки дозволяє точніше виставляти початковий зазор між молотками та решетом і покращити якість подрібнення. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
