Пневматичний сепаратор з жалюзійними екранами

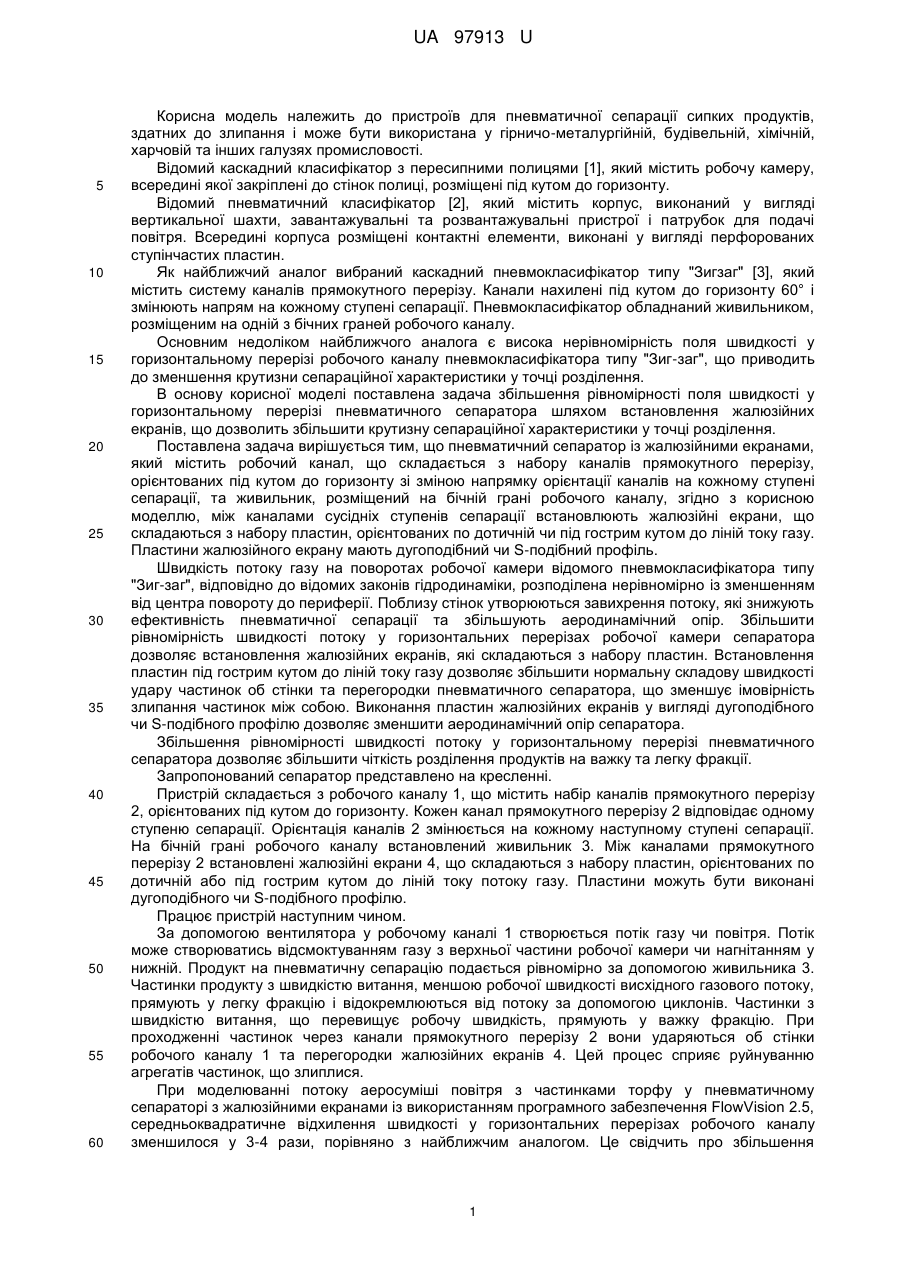

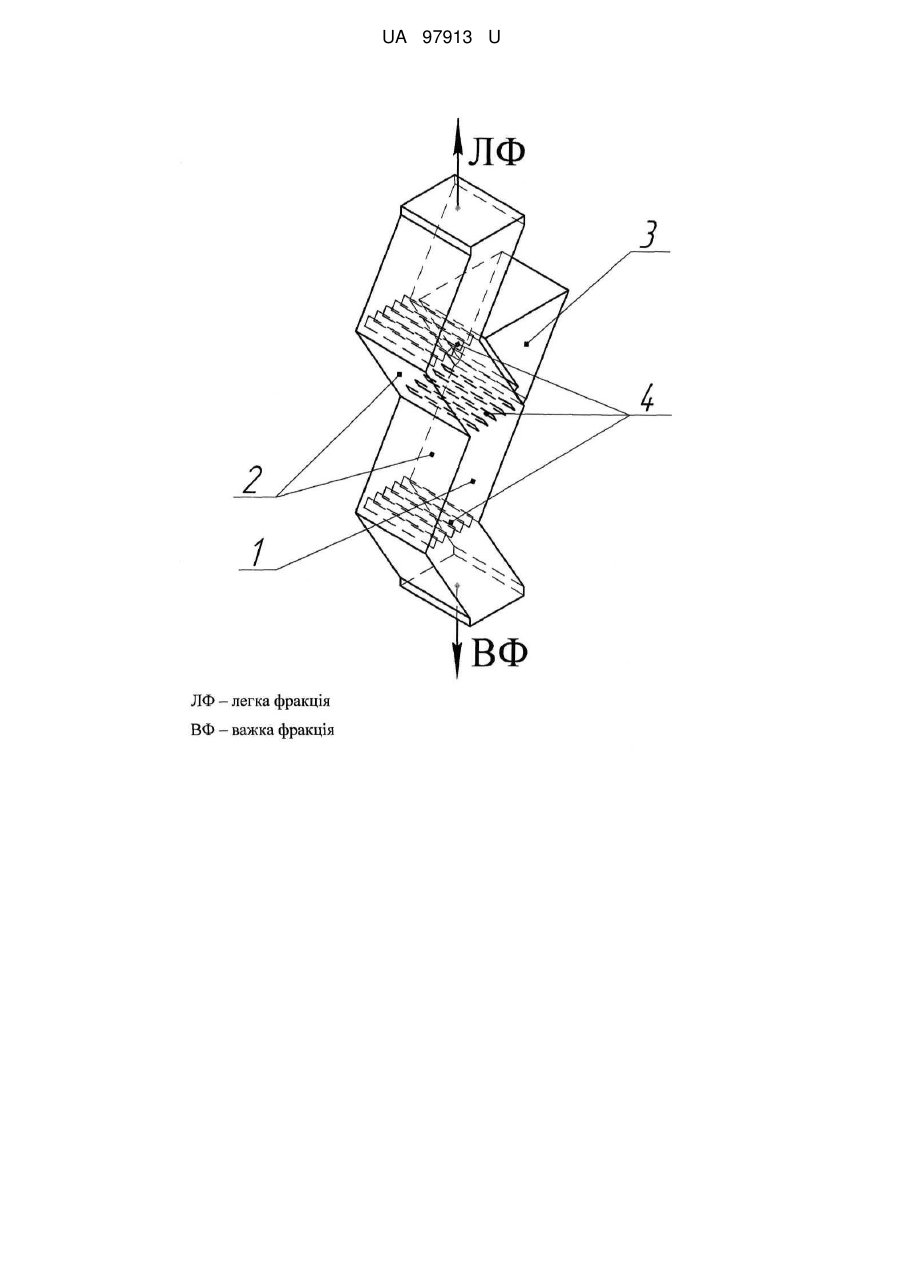

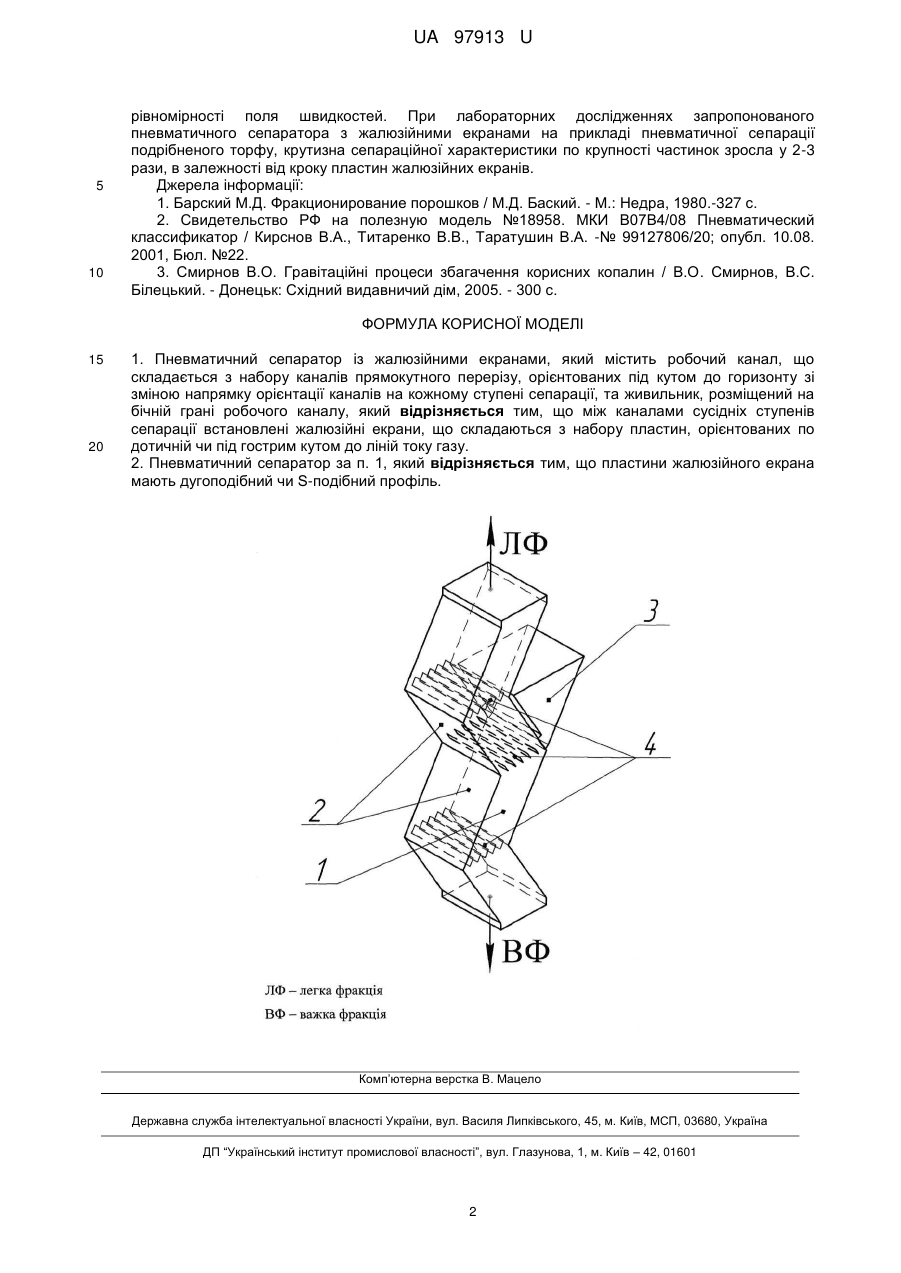

Реферат: Пневматичний сепаратор із жалюзійними екранами містить робочий канал, що складається з набору каналів прямокутного перерізу, орієнтованих під кутом до горизонту зі зміною напрямку орієнтації каналів на кожному ступені сепарації, та живильник, розміщений на бічній грані робочого каналу. Між каналами сусідніх ступенів сепарації встановлені жалюзійні екрани, що складаються з набору пластин, орієнтованих по дотичній чи під гострим кутом до ліній току газу. UA 97913 U (12) UA 97913 U UA 97913 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для пневматичної сепарації сипких продуктів, здатних до злипання і може бути використана у гірничо-металургійній, будівельній, хімічній, харчовій та інших галузях промисловості. Відомий каскадний класифікатор з пересипними полицями [1], який містить робочу камеру, всередині якої закріплені до стінок полиці, розміщені під кутом до горизонту. Відомий пневматичний класифікатор [2], який містить корпус, виконаний у вигляді вертикальної шахти, завантажувальні та розвантажувальні пристрої і патрубок для подачі повітря. Всередині корпуса розміщені контактні елементи, виконані у вигляді перфорованих ступінчастих пластин. Як найближчий аналог вибраний каскадний пневмокласифікатор типу "Зигзаг" [3], який містить систему каналів прямокутного перерізу. Канали нахилені під кутом до горизонту 60° і змінюють напрям на кожному ступені сепарації. Пневмокласифікатор обладнаний живильником, розміщеним на одній з бічних граней робочого каналу. Основним недоліком найближчого аналога є висока нерівномірність поля швидкості у горизонтальному перерізі робочого каналу пневмокласифікатора типу "Зиг-заг", що приводить до зменшення крутизни сепараційної характеристики у точці розділення. В основу корисної моделі поставлена задача збільшення рівномірності поля швидкості у горизонтальному перерізі пневматичного сепаратора шляхом встановлення жалюзійних екранів, що дозволить збільшити крутизну сепараційної характеристики у точці розділення. Поставлена задача вирішується тим, що пневматичний сепаратор із жалюзійними екранами, який містить робочий канал, що складається з набору каналів прямокутного перерізу, орієнтованих під кутом до горизонту зі зміною напрямку орієнтації каналів на кожному ступені сепарації, та живильник, розміщений на бічній грані робочого каналу, згідно з корисною моделлю, між каналами сусідніх ступенів сепарації встановлюють жалюзійні екрани, що складаються з набору пластин, орієнтованих по дотичній чи під гострим кутом до ліній току газу. Пластини жалюзійного екрану мають дугоподібний чи S-подібний профіль. Швидкість потоку газу на поворотах робочої камери відомого пневмокласифікатора типу "Зиг-заг", відповідно до відомих законів гідродинаміки, розподілена нерівномірно із зменшенням від центра повороту до периферії. Поблизу стінок утворюються завихрення потоку, які знижують ефективність пневматичної сепарації та збільшують аеродинамічний опір. Збільшити рівномірність швидкості потоку у горизонтальних перерізах робочої камери сепаратора дозволяє встановлення жалюзійних екранів, які складаються з набору пластин. Встановлення пластин під гострим кутом до ліній току газу дозволяє збільшити нормальну складову швидкості удару частинок об стінки та перегородки пневматичного сепаратора, що зменшує імовірність злипання частинок між собою. Виконання пластин жалюзійних екранів у вигляді дугоподібного чи S-подібного профілю дозволяє зменшити аеродинамічний опір сепаратора. Збільшення рівномірності швидкості потоку у горизонтальному перерізі пневматичного сепаратора дозволяє збільшити чіткість розділення продуктів на важку та легку фракції. Запропонований сепаратор представлено на кресленні. Пристрій складається з робочого каналу 1, що містить набір каналів прямокутного перерізу 2, орієнтованих під кутом до горизонту. Кожен канал прямокутного перерізу 2 відповідає одному ступеню сепарації. Орієнтація каналів 2 змінюється на кожному наступному ступені сепарації. На бічній грані робочого каналу встановлений живильник 3. Між каналами прямокутного перерізу 2 встановлені жалюзійні екрани 4, що складаються з набору пластин, орієнтованих по дотичній або під гострим кутом до ліній току потоку газу. Пластини можуть бути виконані дугоподібного чи S-подібного профілю. Працює пристрій наступним чином. За допомогою вентилятора у робочому каналі 1 створюється потік газу чи повітря. Потік може створюватись відсмоктуванням газу з верхньої частини робочої камери чи нагнітанням у нижній. Продукт на пневматичну сепарацію подається рівномірно за допомогою живильника 3. Частинки продукту з швидкістю витання, меншою робочої швидкості висхідного газового потоку, прямують у легку фракцію і відокремлюються від потоку за допомогою циклонів. Частинки з швидкістю витання, що перевищує робочу швидкість, прямують у важку фракцію. При проходженні частинок через канали прямокутного перерізу 2 вони ударяються об стінки робочого каналу 1 та перегородки жалюзійних екранів 4. Цей процес сприяє руйнуванню агрегатів частинок, що злиплися. При моделюванні потоку аеросуміші повітря з частинками торфу у пневматичному сепараторі з жалюзійними екранами із використанням програмного забезпечення FlowVision 2.5, середньоквадратичне відхилення швидкості у горизонтальних перерізах робочого каналу зменшилося у 3-4 рази, порівняно з найближчим аналогом. Це свідчить про збільшення 1 UA 97913 U 5 10 рівномірності поля швидкостей. При лабораторних дослідженнях запропонованого пневматичного сепаратора з жалюзійними екранами на прикладі пневматичної сепарації подрібненого торфу, крутизна сепараційної характеристики по крупності частинок зросла у 2-3 рази, в залежності від кроку пластин жалюзійних екранів. Джерела інформації: 1. Барский Μ.Д. Фракционирование порошков / Μ.Д. Баский. - Μ.: Недра, 1980.-327 с. 2. Свидетельство РФ на полезную модель №18958. МКИ В07В4/08 Пневматический классификатор / Кирснов В.Α., Титаренко В.В., Таратушин В.А. -№ 99127806/20; опубл. 10.08. 2001, Бюл. №22. 3. Смирнов В.О. Гравітаційні процеси збагачення корисних копалин / В.О. Смирнов, B.C. Білецький. - Донецьк: Східний видавничий дім, 2005. - 300 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 1. Пневматичний сепаратор із жалюзійними екранами, який містить робочий канал, що складається з набору каналів прямокутного перерізу, орієнтованих під кутом до горизонту зі зміною напрямку орієнтації каналів на кожному ступені сепарації, та живильник, розміщений на бічній грані робочого каналу, який відрізняється тим, що між каналами сусідніх ступенів сепарації встановлені жалюзійні екрани, що складаються з набору пластин, орієнтованих по дотичній чи під гострим кутом до ліній току газу. 2. Пневматичний сепаратор за п. 1, який відрізняється тим, що пластини жалюзійного екрана мають дугоподібний чи S-подібний профіль. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
