Екранована броня

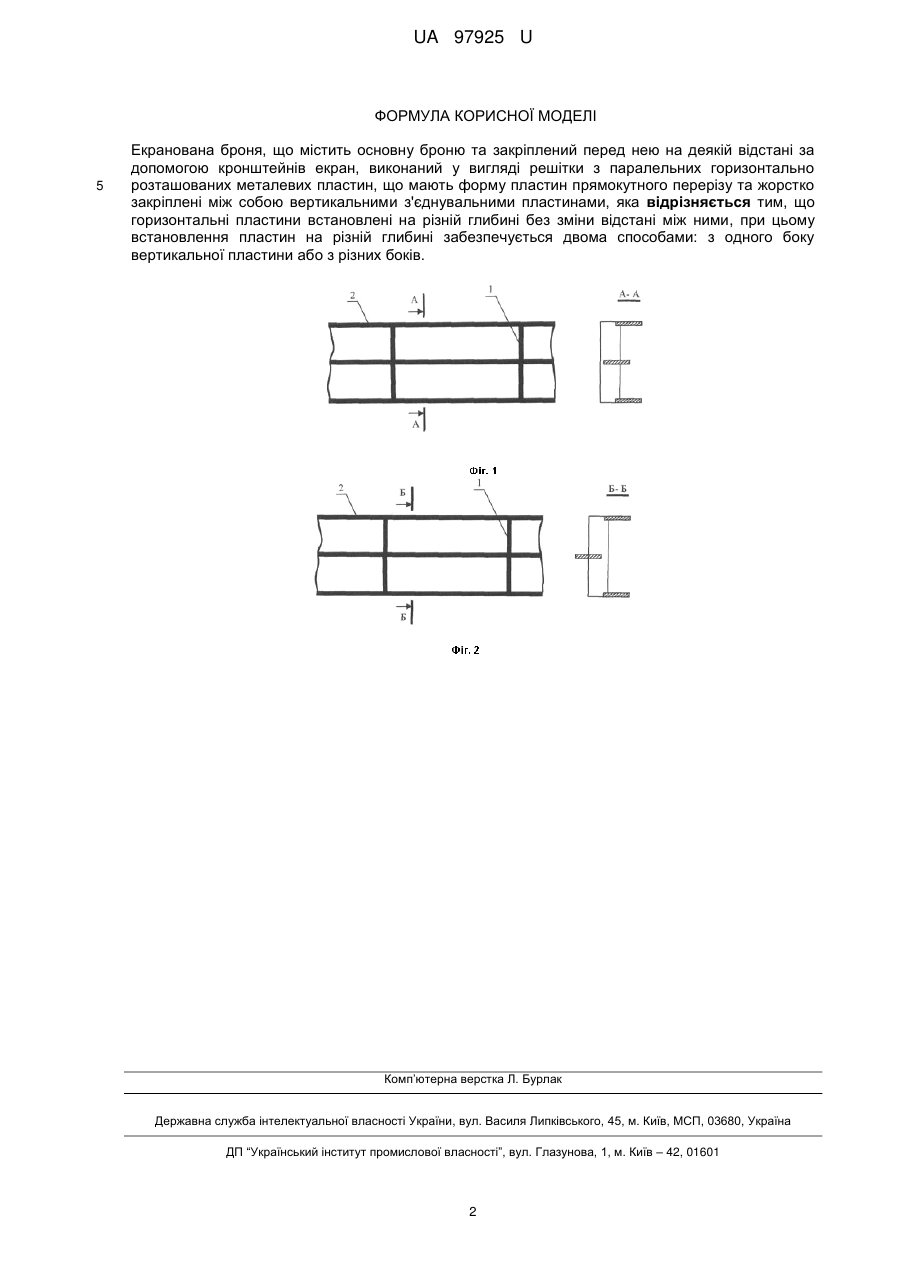

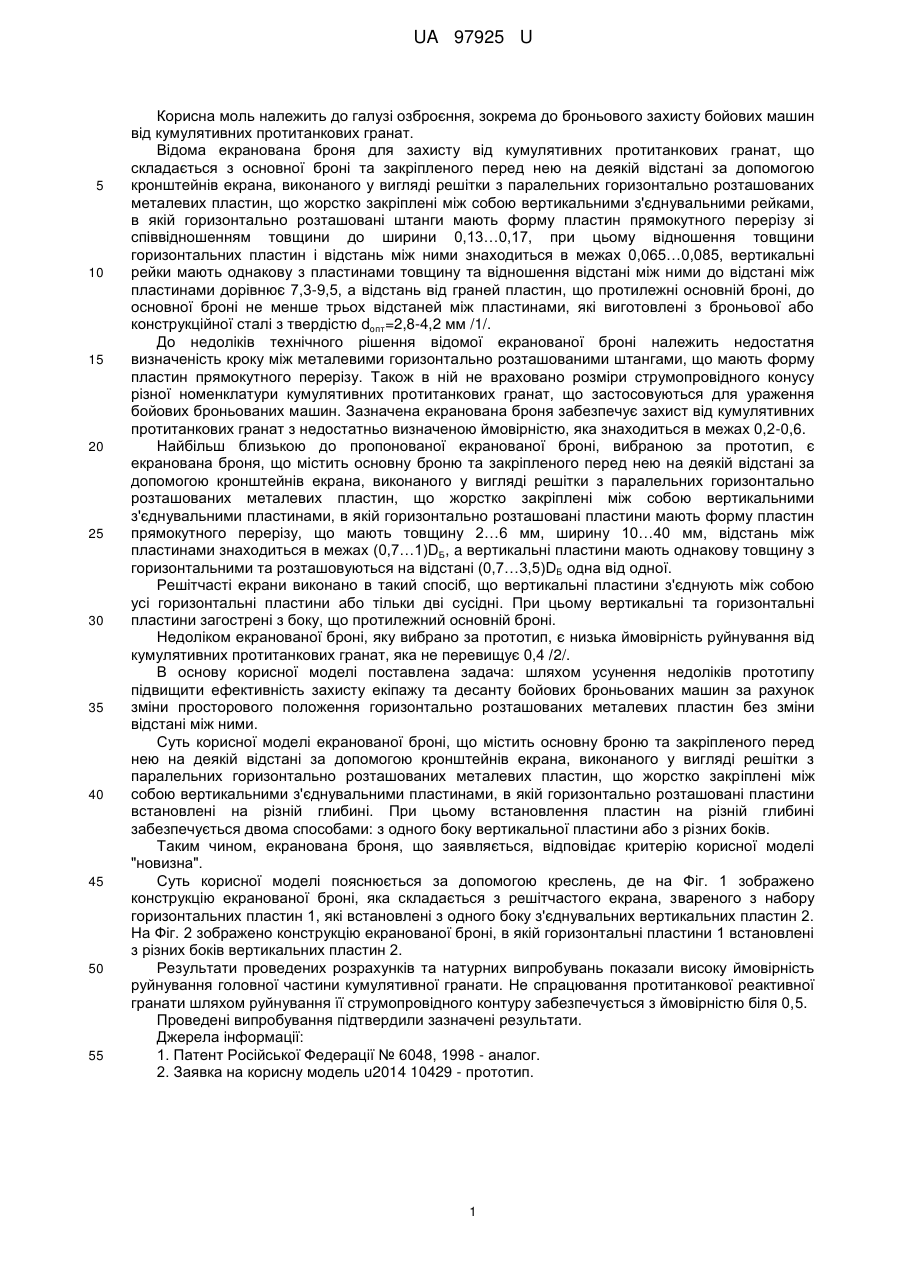

Реферат: Екранована броня містить основну броню та закріплений перед нею на деякій відстані за допомогою кронштейнів екран, виконаний у вигляді решітки з паралельних горизонтально розташованих металевих пластин, що мають форму пластин прямокутного перерізу та жорстко закріплені між собою вертикальними з'єднувальними пластинами. Горизонтальні пластини встановлені на різній глибині без зміни відстані між ними. При цьому встановлення пластин на різній глибині забезпечується двома способами: з одного боку вертикальної пластини або з різних боків. UA 97925 U (54) ЕКРАНОВАНА БРОНЯ UA 97925 U UA 97925 U 5 10 15 20 25 30 35 40 45 50 55 Корисна моль належить до галузі озброєння, зокрема до броньового захисту бойових машин від кумулятивних протитанкових гранат. Відома екранована броня для захисту від кумулятивних протитанкових гранат, що складається з основної броні та закріпленого перед нею на деякій відстані за допомогою кронштейнів екрана, виконаного у вигляді решітки з паралельних горизонтально розташованих металевих пластин, що жорстко закріплені між собою вертикальними з'єднувальними рейками, в якій горизонтально розташовані штанги мають форму пластин прямокутного перерізу зі співвідношенням товщини до ширини 0,13…0,17, при цьому відношення товщини горизонтальних пластин і відстань між ними знаходиться в межах 0,065…0,085, вертикальні рейки мають однакову з пластинами товщину та відношення відстані між ними до відстані між пластинами дорівнює 7,3-9,5, а відстань від граней пластин, що протилежні основній броні, до основної броні не менше трьох відстаней між пластинами, які виготовлені з броньової або конструкційної сталі з твердістю doпт=2,8-4,2 мм /1/. До недоліків технічного рішення відомої екранованої броні належить недостатня визначеність кроку між металевими горизонтально розташованими штангами, що мають форму пластин прямокутного перерізу. Також в ній не враховано розміри струмопровідного конусу різної номенклатури кумулятивних протитанкових гранат, що застосовуються для ураження бойових броньованих машин. Зазначена екранована броня забезпечує захист від кумулятивних протитанкових гранат з недостатньо визначеною ймовірністю, яка знаходиться в межах 0,2-0,6. Найбільш близькою до пропонованої екранованої броні, вибраною за прототип, є екранована броня, що містить основну броню та закріпленого перед нею на деякій відстані за допомогою кронштейнів екрана, виконаного у вигляді решітки з паралельних горизонтально розташованих металевих пластин, що жорстко закріплені між собою вертикальними з'єднувальними пластинами, в якій горизонтально розташовані пластини мають форму пластин прямокутного перерізу, що мають товщину 2…6 мм, ширину 10…40 мм, відстань між пластинами знаходиться в межах (0,7…1)DБ, a вертикальні пластини мають однакову товщину з горизонтальними та розташовуються на відстані (0,7…3,5)DБ одна від одної. Решітчасті екрани виконано в такий спосіб, що вертикальні пластини з'єднують між собою усі горизонтальні пластини або тільки дві сусідні. При цьому вертикальні та горизонтальні пластини загострені з боку, що протилежний основній броні. Недоліком екранованої броні, яку вибрано за прототип, є низька ймовірність руйнування від кумулятивних протитанкових гранат, яка не перевищує 0,4 /2/. В основу корисної моделі поставлена задача: шляхом усунення недоліків прототипу підвищити ефективність захисту екіпажу та десанту бойових броньованих машин за рахунок зміни просторового положення горизонтально розташованих металевих пластин без зміни відстані між ними. Суть корисної моделі екранованої броні, що містить основну броню та закріпленого перед нею на деякій відстані за допомогою кронштейнів екрана, виконаного у вигляді решітки з паралельних горизонтально розташованих металевих пластин, що жорстко закріплені між собою вертикальними з'єднувальними пластинами, в якій горизонтально розташовані пластини встановлені на різній глибині. При цьому встановлення пластин на різній глибині забезпечується двома способами: з одного боку вертикальної пластини або з різних боків. Таким чином, екранована броня, що заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється за допомогою креслень, де на Фіг. 1 зображено конструкцію екранованої броні, яка складається з решітчастого екрана, звареного з набору горизонтальних пластин 1, які встановлені з одного боку з'єднувальних вертикальних пластин 2. На Фіг. 2 зображено конструкцію екранованої броні, в якій горизонтальні пластини 1 встановлені з різних боків вертикальних пластин 2. Результати проведених розрахунків та натурних випробувань показали високу ймовірність руйнування головної частини кумулятивної гранати. Не спрацювання протитанкової реактивної гранати шляхом руйнування її струмопровідного контуру забезпечується з ймовірністю біля 0,5. Проведені випробування підтвердили зазначені результати. Джерела інформації: 1. Патент Російської Федерації № 6048, 1998 - аналог. 2. Заявка на корисну модель u2014 10429 - прототип. 1 UA 97925 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Екранована броня, що містить основну броню та закріплений перед нею на деякій відстані за допомогою кронштейнів екран, виконаний у вигляді решітки з паралельних горизонтально розташованих металевих пластин, що мають форму пластин прямокутного перерізу та жорстко закріплені між собою вертикальними з'єднувальними пластинами, яка відрізняється тим, що горизонтальні пластини встановлені на різній глибині без зміни відстані між ними, при цьому встановлення пластин на різній глибині забезпечується двома способами: з одного боку вертикальної пластини або з різних боків. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
