Екранована камера

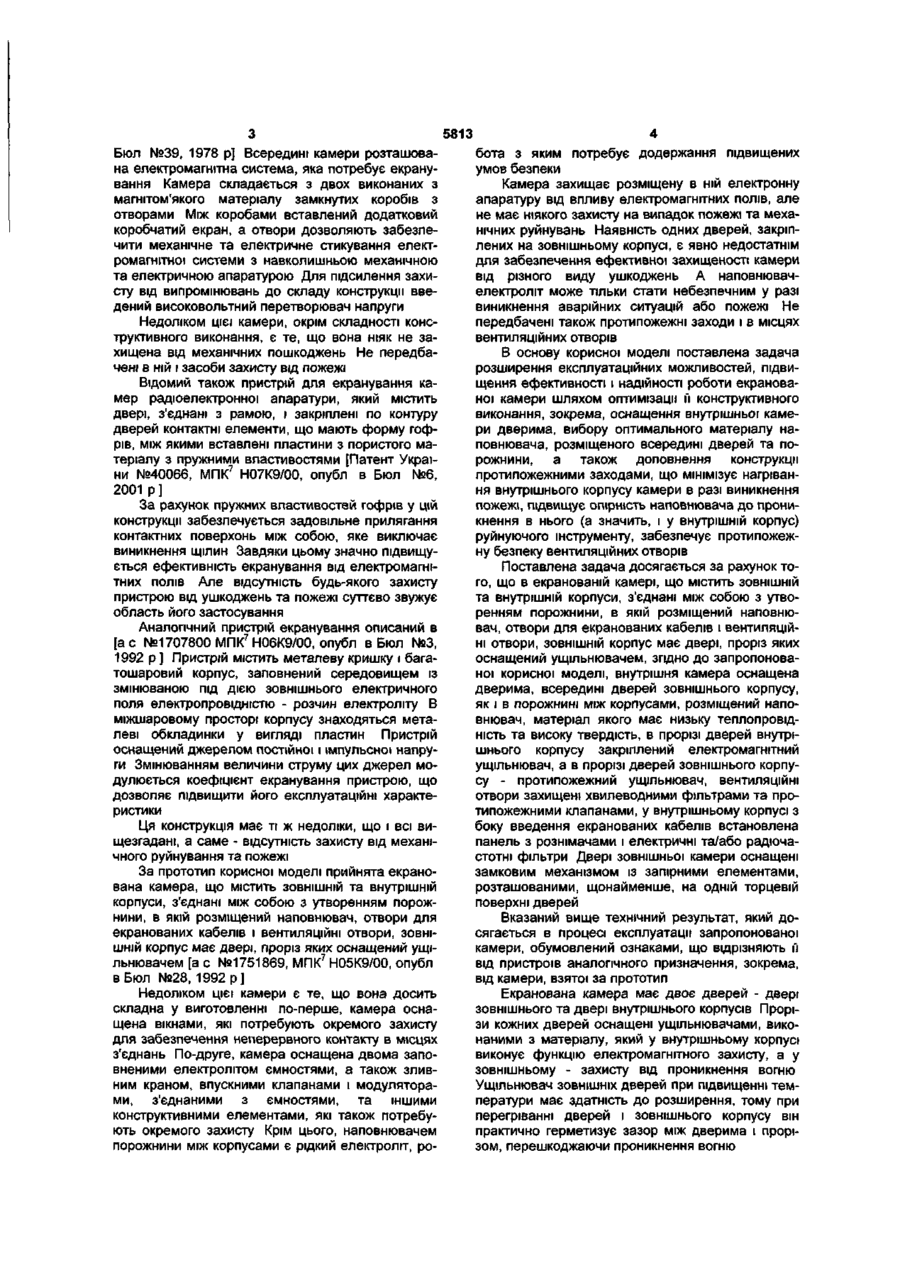

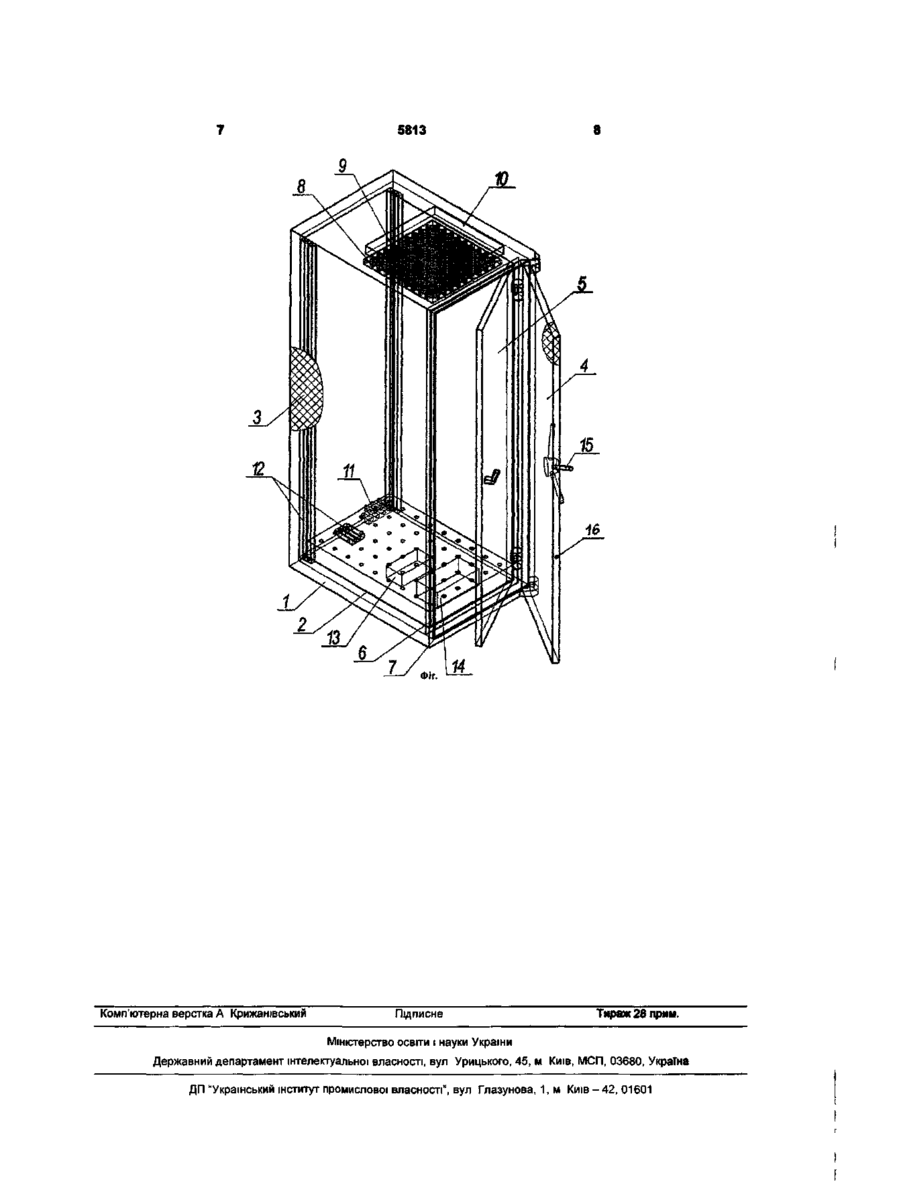

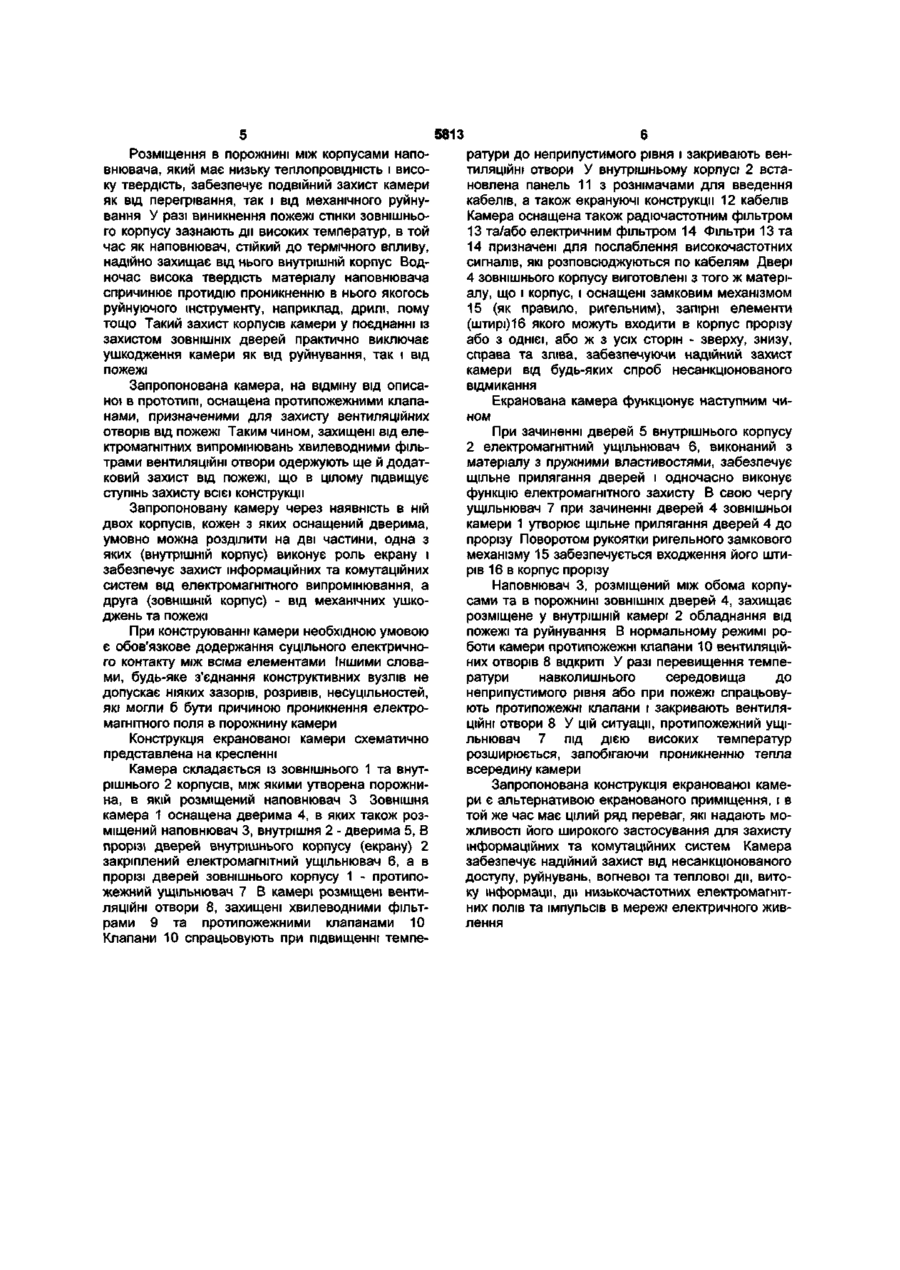

1 Екранована камера, що містить ЗОВНІШНІЙ та внутрішній корпуси, з'єднані між собою з утворенням порожнини, в якій розміщений наповнювач, отвори для екранованих кабелів і вентиляційні отвори, ЗОВНІШНІЙ корпус містить двері, проріз яких оснащений ущільнювачем, яка відрізняється тим, що внутрішня камера оснащена дверима, всередині дверей зовнішнього корпусу, як і в по рожнині між корпусами, розміщений наповнювач, матеріал якого має низьку теплопровідність та високу твердість, в прорізі дверей внутрішнього корпусу закріплений електромагнітний ущільнювач, а в прорізі дверей зовнішнього корпусу - протипожежний ущільнювач, вентиляційні отвори захищені хвилеводними фільтрами та протипожежними клапанами, у внутрішньому корпусі з боку введення екранованих кабелів встановлена панель з рознімачами і електричні та/або радіочастотні фільтри 2 Екранована камера за п 1, яка відрізняється тим, що двері зовнішньої камери оснащені замковим механізмом з запірними елементами, розташованими щонайменше на одній торцевій поверхні дверей Корисна модель відноситься до радіотехніки, і може бути застосована при конструюванні пристроїв (шаф, сейфів, камер) для екранування різного виду електромагнітних систем, зокрема, серверних, які потребують захисту як від електромагнітного випромінювання, так і від механічних ушкоджень та пожежі Найбільш поширеного застосування корисна модель знайде на банківських та фінансових підприємствах, вимірювальних та випробувальних центрах, оборонній промисловості, силових структурах тощо Сучасний рівень розвитку електронних засобів розвідки та несанкціонованого втручання в роботу інформаційних та комутаційних систем обумовлює необхідність забезпечення захисту останніх від згубного випромінювання змінних електромагнітних полів в широкому діапазоні частот Не менш важливим є також захист від пожежі або механічного руйнування Крім того, для функціонування систем в нормальному тепловому режимі потрібна організація ефективного повітрообміну та кондиціювання замкненого екранованого об'єму камери, в якому розміщені інформаційні та комутаційні системи Додержання всіх умов захисту систем дозволить забезпечити стабільність їх роботи та зберегти конфіденційність зосереджених в них відомостей в умовах впливу несприятливих фак торів До останнього часу найбільш надійним методом захисту вважалося створення екранованих приміщень, де роль екрану виконували різноманітні радюпоглинаючі покриття Прикладом реалізації технічного рішення, в якому представлена технологія екранування захисного приміщення, може бути патент України №59171 [МПК7 Н05К9/00, H09Q 17/00, опубл в Бюл №8, 2003 р ] Згідно З ЦІЄЮ технологією на бетоновану підлогу приміщення кладуть полотнища радюнепрозорої тканини і заливають рідким бетоном шаром 525см На поверхні стін і стелі також закріплюють радюнепрозору тканину, на магістралі теплопостачання наносять діелектричне покриття, на яке додатково наклеюють радюнепрозору тканину Крім цього, вентиляційні отвори закривають двома-трьома шарами металевої сітки Таке приміщення при досить високій ефективності має цілий ряд недоліків порівняно складна технологія виготовлення і монтажу, висока ймовірність виникнення свищів та нещільностей, а також негативний вплив на обслуговуючий персонал Більш компактною та надійною конструкцією у порівнянні з вищеописаною є пристрій (камера), який екранує електричне та магнітне поле [а с №629655, МПК 7 Н05К9/00, G01R1/18, опубл в (24)15 03 2005 СО 00 in 5813 Бюл №39, 1978 р] Всередині камери розташована електромагнітна система, яка потребує екранування Камера складається з двох виконаних з магнітом'якого матеріалу замкнутих коробів з отворами Між коробами вставлений додатковий коробчатий екран, а отвори дозволяють забезпечити механічне та електричне стикування електромагнітної системи з навколишньою механічною та електричною апаратурою Для підсилення захисту від випромінювань до складу конструкції введений високовольтний перетворювач напруги Недоліком цієї камери, окрім складності конструктивного виконання, є те, що вона ніяк не захищена від механічних пошкоджень Не передбачені в ній і засоби захисту від пожежі Відомий також пристрій для екранування камер радіоелектронної апаратури, який містить двері, з'єднані з рамою, і закріплені по контуру дверей контактні елементи, що мають форму гофрів, між якими вставлені пластини з пористого матеріалу з пружними властивостями [Патент України №40066, МПК7 Н07К9/00, опубл в Бюл №6, 2001 р ] За рахунок пружних властивостей гофрів у цій конструкції забезпечується задовільне прилягання контактних поверхонь між собою, яке виключає виникнення щілин Завдяки цьому значно підвищується ефективність екранування від електромагнітних полів Але відсутність будь-якого захисту пристрою від ушкоджень та пожежі суттєво звужує область його застосування Аналогічний пристрій екранування описаний в [ас №1707800 МПК7 Н06К9/00, опубл в Бюл №3, 1992 р ] Пристрій містить металеву кришку і багатошаровий корпус, заповнений середовищем із змінюваною під дією зовнішнього електричного поля електропровідністю - розчин електроліту В міжшаровому просторі корпусу знаходяться металеві обкладинки у вигляді пластин Пристрій оснащений джерелом постійної і імпульсної напруги Змінюванням величини струму цих джерел модулюється коефіцієнт екранування пристрою, що дозволяє підвищити його експлуатаційні характеристики Ця конструкція має ті ж недоліки, що і всі вищезгадані, а саме - відсутність захисту від механічного руйнування та пожежі За прототип корисної моделі прийнята екранована камера, що містить ЗОВНІШНІЙ та внутрішній корпуси, з'єднані між собою з утворенням порожнини, в якій розміщений наповнювач, отвори для екранованих кабелів і вентиляційні отвори, ЗОВНІШНІЙ корпус має двері, проріз яких оснащений ущільнювачем [а с №1751869, МПК7 Н05К9/00, опубл в Бюл №28, 1992 р ] Недоліком цієї камери є те, що вона досить складна у виготовленні по-перше, камера оснащена вікнами, які потребують окремого захисту для забезпечення неперервного контакту в місцях з'єднань По-друге, камера оснащена двома заповненими електролітом ємностями, а також зливним краном, впускними клапанами і модуляторами, з'єднаними з ємностями, та іншими конструктивними елементами, які також потребують окремого захисту Крім цього, наповнювачем порожнини між корпусами є рідкий електроліт, ро бота з яким потребує додержання підвищених умов безпеки Камера захищає розміщену в ній електронну апаратуру від впливу електромагнітних полів, але не має ніякого захисту на випадок пожежі та механічних руйнувань Наявність одних дверей, закріплених на зовнішньому корпусі, є явно недостатнім для забезпечення ефективної захищеності камери від різного виду ушкоджень А наповнювачелектроліт може тільки стати небезпечним у разі виникнення аварійних ситуацій або пожежі Не передбачені також протипожежні заходи і в місцях вентиляційних отворів В основу корисної моделі поставлена задача розширення експлуатаційних можливостей, підвищення ефективності і надійності роботи екранованої камери шляхом оптимізаци її конструктивного виконання, зокрема, оснащення внутрішньої камери дверима, вибору оптимального матеріалу наповнювача, розміщеного всередині дверей та порожнини, а також доповнення конструкції протипожежними заходами, що мінімізує нагрівання внутрішнього корпусу камери в разі виникнення пожежі, підвищує опірність наповнювача до проникнення в нього (а значить, і у внутрішній корпус) руйнуючого інструменту, забезпечує протипожежну безпеку вентиляційних отворів Поставлена задача досягається за рахунок того, що в екранованій камері, що містить ЗОВНІШНІЙ та внутрішній корпуси, з'єднані між собою з утворенням порожнини, в якій розміщений наповнювач, отвори для екранованих кабелів і вентиляційні отвори, ЗОВНІШНІЙ корпус має двері, проріз яких оснащений ущільнювачем, згідно до запропонованої корисної моделі, внутрішня камера оснащена дверима, всередині дверей зовнішнього корпусу, як і в порожнині між корпусами, розміщений наповнювач, матеріал якого має низьку теплопровідність та високу твердість, в прорізі дверей внутрішнього корпусу закріплений електромагнітний ущільнювач, а в прорізі дверей зовнішнього корпусу - протипожежний ущільнювач, вентиляційні отвори захищені хвилеводними фільтрами та протипожежними клапанами, у внутрішньому корпусі з боку введення екранованих кабелів встановлена панель з рознімачами і електричні та/або радіочастотні фільтри Двері зовнішньої камери оснащені замковим механізмом із запірними елементами, розташованими, щонайменше, на одній торцевій поверхні дверей Вказаний вище технічний результат, який досягається в процесі експлуатації запропонованої камери, обумовлений ознаками, що відрізняють й від пристроїв аналогічного призначення, зокрема, від камери, взятої за прототип Екранована камера має двоє дверей - двері зовнішнього та двері внутрішнього корпусів Прорізи кожних дверей оснащені ущільнювачами, виконаними з матеріалу, який у внутрішньому корпусі виконує функцію електромагнітного захисту, а у зовнішньому - захисту від проникнення вогню Ущільнювач ЗОВНІШНІХ дверей при підвищенні температури має здатність до розширення, тому при перегріванні дверей і зовнішнього корпусу він практично герметизує зазор між дверима і прорізом, перешкоджаючи проникнення вогню 5813 Розміщення в порожнині між корпусами наповнювача, який має низьку теплопровідність і високу твердість, забезпечує подвійний захист камери як від перегрівання, так і від механічного руйнування У разі виникнення пожежі стінки зовнішнього корпусу зазнають дії високих температур, в той час як наповнювач, стійкий до термічного впливу, надійно захищає від нього внутрішній корпус Водночас висока твердість матеріалу наповнювача спричинює протидію проникненню в нього якогось руйнуючого інструменту, наприклад, дрилі, лому тощо Такий захист корпусів камери у поєднанні із захистом ЗОВНІШНІХ дверей практично виключає ушкодження камери як від руйнування, так і від пожежі Запропонована камера, на відміну від описаної в прототипі, оснащена протипожежними клапанами, призначеними для захисту вентиляційних отворів від пожежі Таким чином, захищені від електромагнітних випромінювань хвилеводними фільтрами вентиляційні отвори одержують ще й додатковий захист від пожежі, що в цілому підвищує ступінь захисту всієї конструкції Запропоновану камеру через наявність в ній двох корпусів, кожен з яких оснащений дверима, умовно можна розділити на дві частини, одна з яких (внутрішній корпус) виконує роль екрану і забезпечує захист інформаційних та комутаційних систем від електромагнітного випромінювання, а друга (ЗОВНІШНІЙ корпус) - від механічних ушкоджень та пожежі При конструюванні камери необхідною умовою є обов'язкове додержання суцільного електричного контакту між всіма елементами Іншими словами, будь-яке з'єднання конструктивних вузлів не допускає ніяких зазорів, розривів, несуцільностей, які могли б бути причиною проникнення електромагнітного поля в порожнину камери Конструкція екранованої камери схематично представлена на кресленні Камера складається із зовнішнього 1 та внутрішнього 2 корпусів, між якими утворена порожнина, в якій розміщений наповнювач 3 Зовнішня камера 1 оснащена дверима 4, в яких також розміщений наповнювач 3, внутрішня 2 - дверима 5, В прорізі дверей внутрішнього корпусу (екрану) 2 закріплений електромагнітний ущільнювач 6, а в прорізі дверей зовнішнього корпусу 1 - протипожежний ущільнювач 7 В камері розміщені вентиляційні отвори 8, захищені хвилеводними фільтрами 9 та протипожежними клапанами 10 Клапани 10 спрацьовують при підвищенні темпе ратури до неприпустимого рівня і закривають вентиляційні отвори У внутрішньому корпусі 2 встановлена панель 11 з рознімачами для введення кабелів, а також екрануючі конструкції 12 кабелів Камера оснащена також радіочастотним фільтром 13 та/або електричним фільтром 14 Фільтри 13 та 14 призначені для послаблення високочастотних сигналів, які розповсюджуються по кабелям Двері 4 зовнішнього корпусу виготовлені з того ж матеріалу, що і корпус, і оснащені замковим механізмом 15 (як правило, ригельним), запірні елементи (штирі) 16 якого можуть входити в корпус прорізу або з однієї, або ж з усіх сторін - зверху, знизу, справа та зліва, забезпечуючи надійний захист камери від будь-яких спроб несанкціонованого відмикання Екранована камера функціонує наступним чином При зачиненні дверей 5 внутрішнього корпусу 2 електромагнітний ущільнювач 6, виконаний з матеріалу з пружними властивостями, забезпечує щільне прилягання дверей і одночасно виконує функцію електромагнітного захисту В свою чергу ущільнювач 7 при зачиненні дверей 4 зовнішньої камери 1 утворює щільне прилягання дверей 4 до прорізу Поворотом рукоятки ригельного замкового механізму 15 забезпечується входження його штирів 16 в корпус прорізу Наповнювач 3, розміщений між обома корпусами та в порожнині ЗОВНІШНІХ дверей 4, захищає розміщене у внутрішній камері 2 обладнання від пожежі та руйнування В нормальному режимі роботи камери протипожежні клапани 10 вентиляційних отворів 8 відкриті У разі перевищення температури навколишнього середовища до неприпустимого рівня або при пожежі спрацьовують протипожежні клапани і закривають вентиляційні отвори 8 У цій ситуації, протипожежний ущільнювач 7 під дією високих температур розширюється, запобігаючи проникненню тепла всередину камери Запропонована конструкція екранованої камери є альтернативою екранованого приміщення, і в той же час має цілий ряд переваг, які надають можливості його широкого застосування для захисту інформаційних та комутаційних систем Камера забезпечує надійний захист від несанкціонованого доступу, руйнувань, вогневої та теплової ди, витоку інформації, дп низькочастотних електромагнітних полів та імпульсів в мережі електричного живлення 5813 8 Комп'ютерна верстка А Крижанівський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м К и ї в - 4 2 , 01601
