Броня щільникової конструкції
Формула / Реферат
Броня щільникової конструкції складається з броньових листів, розділених прокладками і зібраних у порядку свого призначення, головний захисний лист, підсилюючі листи, тильні листи захисту від заброньового ураження, на головному броньовому листі монтуються додаткові захисні частини, яка відрізняється тим, що для захисту від гранат і ракет кумулятивної дії, а також тандемної дії, на головному бронелисті із металевих листів, поставлених на ребро перпендикулярно, а також з нахилом до нього, змонтовані щільникові гнізда, у які по одному і більше вставлені пенали із вибуховими речовинами.
Текст

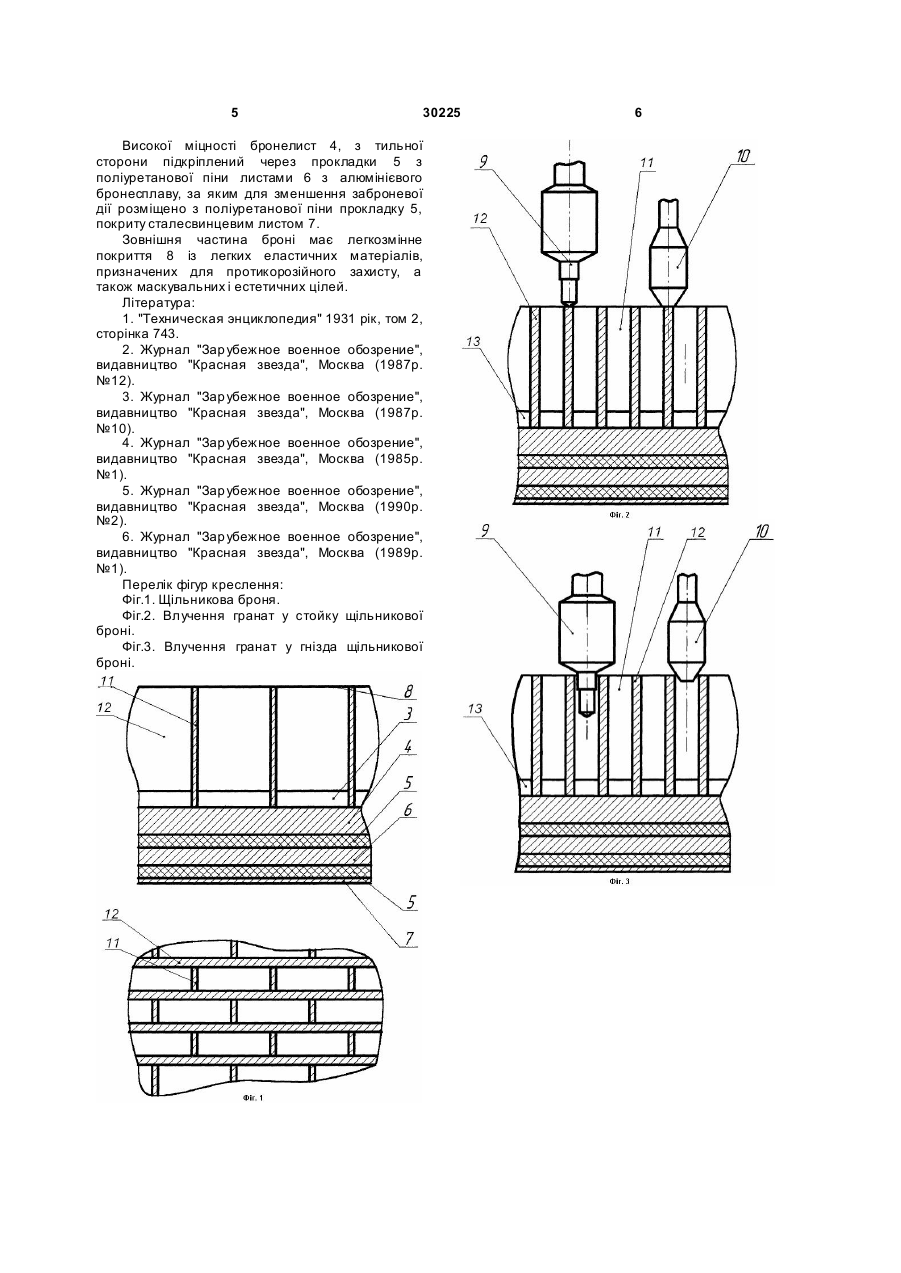

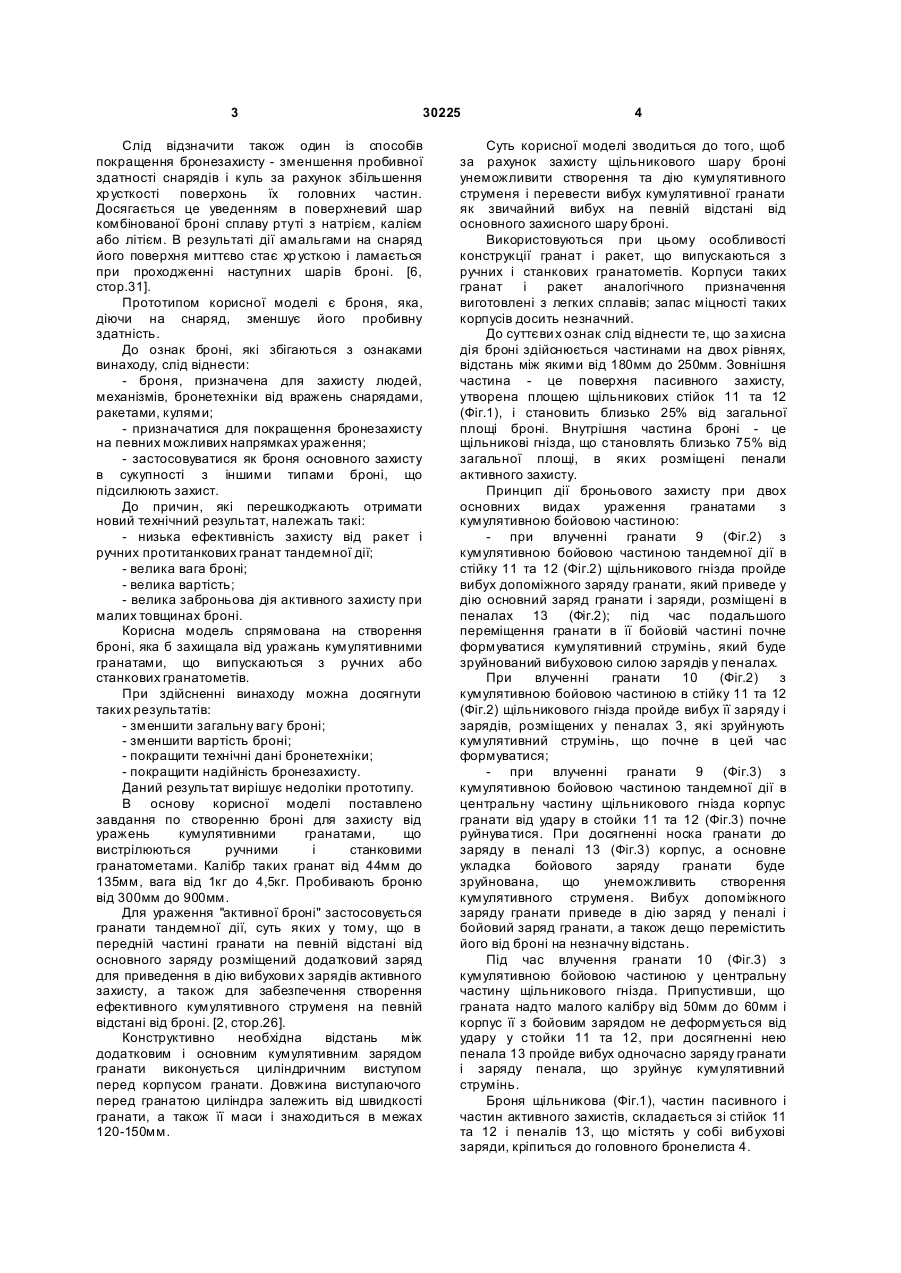

Броня щільникової конструкції складається з броньових листів, розділених прокладками і зібраних у порядку свого призначення, головний захисний лист, підсилюючі листи, тильні листи 3 30225 Слід відзначити також один із способів покращення бронезахисту - зменшення пробивної здатності снарядів і куль за рахунок збільшення хр усткості поверхонь їх головних частин. Досягається це уведенням в поверхневий шар комбінованої броні сплаву ртуті з натрієм, калієм або літієм. В результаті дії амальгами на снаряд його поверхня миттєво стає хр усткою і ламається при проходженні наступних шарів броні. [6, стор.31]. Прототипом корисної моделі є броня, яка, діючи на снаряд, зменшує його пробивну здатність. До ознак броні, які збігаються з ознаками винаходу, слід віднести: - броня, призначена для захисту людей, механізмів, бронетехніки від вражень снарядами, ракетами, кулями; - призначатися для покращення бронезахисту на певних можливих напрямках ураження; - застосовуватися як броня основного захисту в сукупності з іншими типами броні, що підсилюють захист. До причин, які перешкоджають отримати новий технічний результат, належать такі: - низька ефективність захисту від ракет і ручних протитанкових гранат тандемної дії; - велика вага броні; - велика вартість; - велика заброньова дія активного захисту при малих товщинах броні. Корисна модель спрямована на створення броні, яка б захищала від уражань кумулятивними гранатами, що випускаються з ручних або станкових гранатометів. При здійсненні винаходу можна досягнути таких результатів: - зменшити загальну вагу броні; - зменшити вартість броні; - покращити технічні дані бронетехніки; - покращити надійність бронезахисту. Даний результат вирішує недоліки прототипу. В основу корисної моделі поставлено завдання по створенню броні для захисту від уражень кумулятивними гранатами, що вистрілюються ручними і станковими гранатометами. Калібр таких гранат від 44мм до 135мм, вага від 1кг до 4,5кг. Пробивають броню від 300мм до 900мм. Для ураження "активної броні" застосовується гранати тандемної дії, суть яких у тому, що в передній частині гранати на певній відстані від основного заряду розміщений додатковий заряд для приведення в дію вибухови х зарядів активного захисту, а також для забезпечення створення ефективного кумулятивного струменя на певній відстані від броні. [2, стор.26]. Конструктивно необхідна відстань між додатковим і основним кумулятивним зарядом гранати виконується циліндричним виступом перед корпусом гранати. Довжина виступаючого перед гранатою циліндра залежить від швидкості гранати, а також її маси і знаходиться в межах 120-150мм. 4 Суть корисної моделі зводиться до того, щоб за рахунок захисту щільникового шару броні унеможливити створення та дію кумулятивного струменя і перевести вибух кумулятивної гранати як звичайний вибух на певній відстані від основного захисного шару броні. Використовуються при цьому особливості конструкції гранат і ракет, що випускаються з ручних і станкових гранатометів. Корпуси таких гранат і ракет аналогічного призначення виготовлені з легких сплавів; запас міцності таких корпусів досить незначний. До суттєви х ознак слід віднести те, що за хисна дія броні здійснюється частинами на двох рівнях, відстань між якими від 180мм до 250мм. Зовнішня частина - це поверхня пасивного захисту, утворена площею щільникових стійок 11 та 12 (Фіг.1), і становить близько 25% від загальної площі броні. Внутрішня частина броні - це щільникові гнізда, що становлять близько 75% від загальної площі, в яких розміщені пенали активного захисту. Принцип дії броньового захисту при двох основних видах ураження гранатами з кумулятивною бойовою частиною: - при влученні гранати 9 (Фіг.2) з кумулятивною бойовою частиною тандемної дії в стійку 11 та 12 (Фіг.2) щільникового гнізда пройде вибух допоміжного заряду гранати, який приведе у дію основний заряд гранати і заряди, розміщені в пеналах 13 (Фіг.2); під час подальшого переміщення гранати в її бойовій частині почне формуватися кумулятивний струмінь, який буде зруйнований вибуховою силою зарядів у пеналах. При влученні гранати 10 (Фіг.2) з кумулятивною бойовою частиною в стійку 11 та 12 (Фіг.2) щільникового гнізда пройде вибух її заряду і зарядів, розміщених у пеналах 3, які зруйнують кумулятивний струмінь, що почне в цей час формуватися; - при влученні гранати 9 (Фіг.3) з кумулятивною бойовою частиною тандемної дії в центральну частину щільникового гнізда корпус гранати від удару в стойки 11 та 12 (Фіг.3) почне руйнува тися. При досягненні носка гранати до заряду в пеналі 13 (Фіг.3) корпус, а основне укладка бойового заряду гранати буде зруйнована, що унеможливить створення кумулятивного струменя. Вибух допоміжного заряду гранати приведе в дію заряд у пеналі і бойовий заряд гранати, а також дещо перемістить його від броні на незначну відстань. Під час влучення гранати 10 (Фіг.3) з кумулятивною бойовою частиною у центральну частину щільникового гнізда. Припустивши, що граната надто малого калібру від 50мм до 60мм і корпус її з бойовим зарядом не деформується від удару у стойки 11 та 12, при досягненні нею пенала 13 пройде вибух одночасно заряду гранати і заряду пенала, що зруйнує кумулятивний струмінь. Броня щільникова (Фіг.1), частин пасивного і частин активного захистів, складається зі стійок 11 та 12 і пеналів 13, що містять у собі вибухові заряди, кріпиться до головного бронелиста 4. 5 30225 Високої міцності бронелист 4, з тильної сторони підкріплений через прокладки 5 з поліуретанової піни листами 6 з алюмінієвого бронесплаву, за яким для зменшення заброневої дії розміщено з поліуретанової піни прокладку 5, покриту сталесвинцевим листом 7. Зовнішня частина броні має легкозмінне покриття 8 із легких еластичних матеріалів, призначених для протикорозійного захисту, а також маскувальних і естетичних цілей. Література: 1. "Техническая энциклопедия" 1931 рік, том 2, сторінка 743. 2. Журнал "Зар убежное военное обозрение", видавництво "Красная звезда", Москва (1987р. №12). 3. Журнал "Зар убежное военное обозрение", видавництво "Красная звезда", Москва (1987р. №10). 4. Журнал "Зар убежное военное обозрение", видавництво "Красная звезда", Москва (1985р. №1). 5. Журнал "Зар убежное военное обозрение", видавництво "Красная звезда", Москва (1990р. №2). 6. Журнал "Зар убежное военное обозрение", видавництво "Красная звезда", Москва (1989р. №1). Перелік фігур креслення: Фіг.1. Щільникова броня. Фіг.2. Влучення гранат у стойку щільникової броні. Фіг.3. Влучення гранат у гнізда щільникової броні. 6
ДивитисяДодаткова інформація
Назва патенту англійськоюHoneycomb armor
Автори англійськоюKravchuk Petro Volodymyrovych
Назва патенту російськоюБроня сотовой конструкции
Автори російськоюКравчук Петр Владимирович
МПК / Мітки
МПК: F41H 5/00
Мітки: щільникової, конструкції, броня
