Робочий орган ґрунтообробної машини з пружною підвіскою

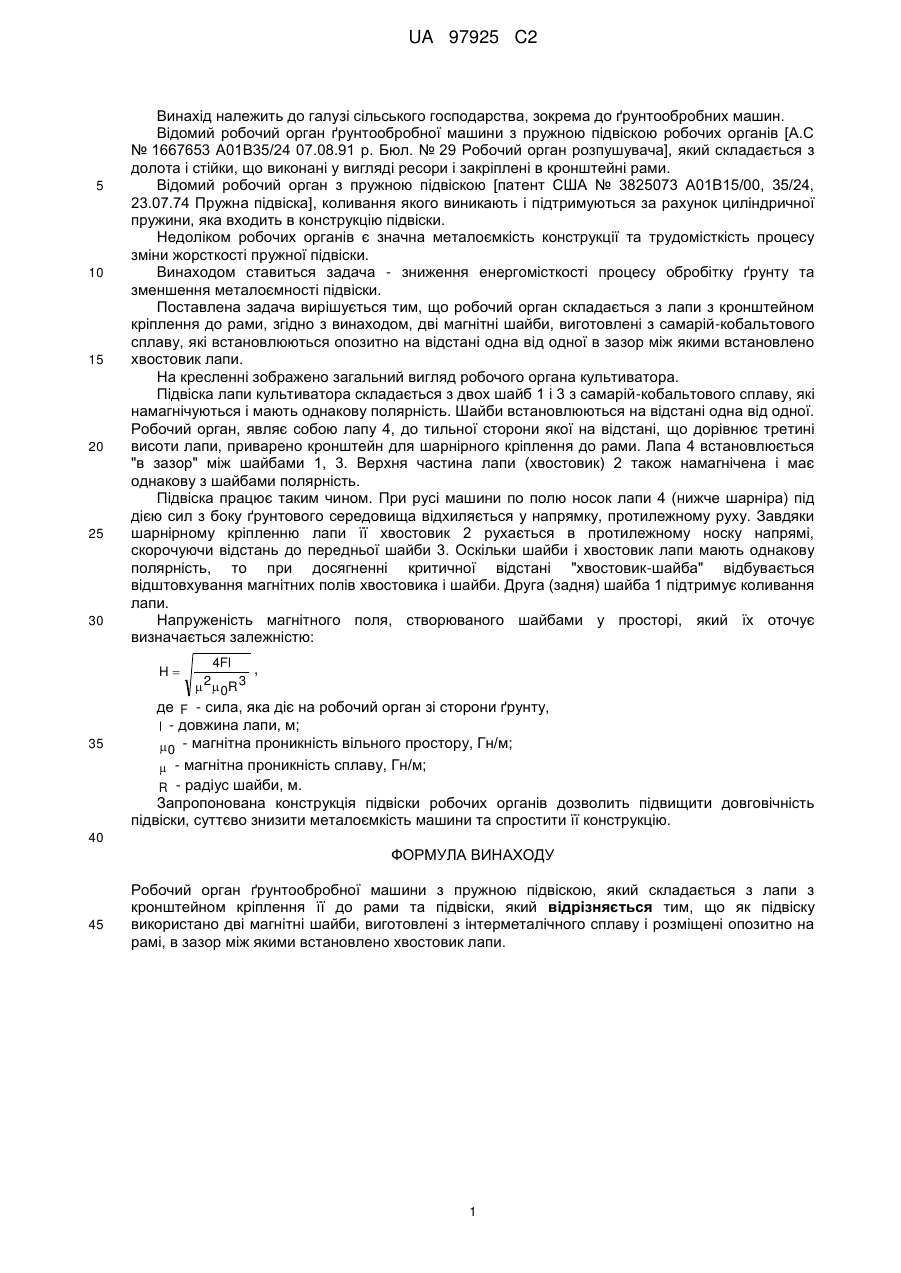

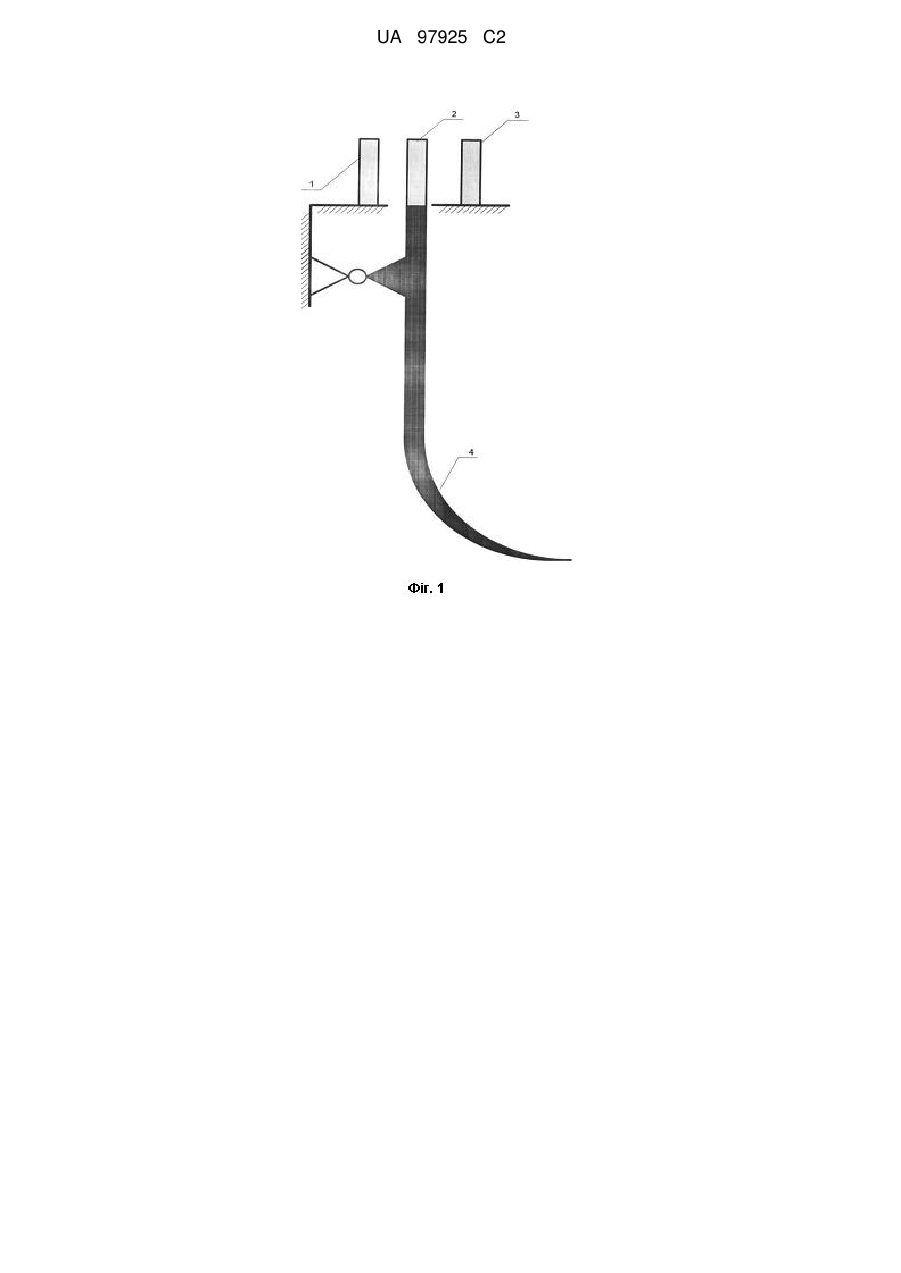

Реферат: Запропоновано робочий орган ґрунтообробної машини з пружною підвіскою, що складається з лапи з кронштейном кріплення її до рами та підвіски, причому як підвіску використовують дві магнітні шайби, виготовлені з інтерметалічного сплаву, які встановлюються опозитно на відстані одна від одної, в зазор між якими встановлено хвостовик лапи. Для підтримання коливань лапи, шайби і хвостовик лапи намагнічуються з однаковою полярністю. UA 97925 C2 (12) UA 97925 C2 UA 97925 C2 5 10 15 20 25 30 Винахід належить до галузі сільського господарства, зокрема до ґрунтообробних машин. Відомий робочий орган ґрунтообробної машини з пружною підвіскою робочих органів [А.С № 1667653 А01В35/24 07.08.91 р. Бюл. № 29 Робочий орган розпушувача], який складається з долота і стійки, що виконані у вигляді ресори і закріплені в кронштейні рами. Відомий робочий орган з пружною підвіскою [патент США № 3825073 А01В15/00, 35/24, 23.07.74 Пружна підвіска], коливання якого виникають і підтримуються за рахунок циліндричної пружини, яка входить в конструкцію підвіски. Недоліком робочих органів є значна металоємкість конструкції та трудомісткість процесу зміни жорсткості пружної підвіски. Винаходом ставиться задача - зниження енергомісткості процесу обробітку ґрунту та зменшення металоємності підвіски. Поставлена задача вирішується тим, що робочий орган складається з лапи з кронштейном кріплення до рами, згідно з винаходом, дві магнітні шайби, виготовлені з самарій-кобальтового сплаву, які встановлюються опозитно на відстані одна від одної в зазор між якими встановлено хвостовик лапи. На кресленні зображено загальний вигляд робочого органа культиватора. Підвіска лапи культиватора складається з двох шайб 1 і 3 з самарій-кобальтового сплаву, які намагнічуються і мають однакову полярність. Шайби встановлюються на відстані одна від одної. Робочий орган, являє собою лапу 4, до тильної сторони якої на відстані, що дорівнює третині висоти лапи, приварено кронштейн для шарнірного кріплення до рами. Лапа 4 встановлюється "в зазор" між шайбами 1, 3. Верхня частина лапи (хвостовик) 2 також намагнічена і має однакову з шайбами полярність. Підвіска працює таким чином. При русі машини по полю носок лапи 4 (нижче шарніра) під дією сил з боку ґрунтового середовища відхиляється у напрямку, протилежному руху. Завдяки шарнірному кріпленню лапи її хвостовик 2 рухається в протилежному носку напрямі, скорочуючи відстань до передньої шайби 3. Оскільки шайби і хвостовик лапи мають однакову полярність, то при досягненні критичної відстані "хвостовик-шайба" відбувається відштовхування магнітних полів хвостовика і шайби. Друга (задня) шайба 1 підтримує коливання лапи. Напруженість магнітного поля, створюваного шайбами у просторі, який їх оточує визначається залежністю: H 35 4Fl , 2 R 3  0 де F - сила, яка діє на робочий орган зі сторони ґрунту, l - довжина лапи, м;  0 - магнітна проникність вільного простору, Гн/м;  - магнітна проникність сплаву, Гн/м; R - радіус шайби, м. Запропонована конструкція підвіски робочих органів дозволить підвищити довговічність підвіски, суттєво знизити металоємкість машини та спростити її конструкцію. 40 ФОРМУЛА ВИНАХОДУ 45 Робочий орган ґрунтообробної машини з пружною підвіскою, який складається з лапи з кронштейном кріплення її до рами та підвіски, який відрізняється тим, що як підвіску використано дві магнітні шайби, виготовлені з інтерметалічного сплаву і розміщені опозитно на рамі, в зазор між якими встановлено хвостовик лапи. 1 UA 97925 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
