Робочий орган фрезерної ґрунтообробної машини
Номер патенту: 38955
Опубліковано: 26.01.2009
Автори: Білоткач Михайло Петрович, Кириченко Артем Леонідович, Романенко Михайло Пилипович
Формула / Реферат
Робочий орган фрезерної ґрунтообробної машини, що містить ножеутримувач з вертикальною віссю обертання, ніж з різальною кромкою, верхня частина якого закріплена в ножеутримувачі, який відрізняється тим, що ніж по довжині має три частини, причому перша - верхня частина, кріпиться в ножеутримувачі і розташована вертикально, друга - середня частина, відхилена від вертикалі проти напрямку обертання робочого органа під кутом
, який знаходиться в межах 35-55°, а третя - нижня частина ножа, відхилена в той же бік, що і друга - середня частина, під кутом
від вертикалі в межах 15-25°.
Текст

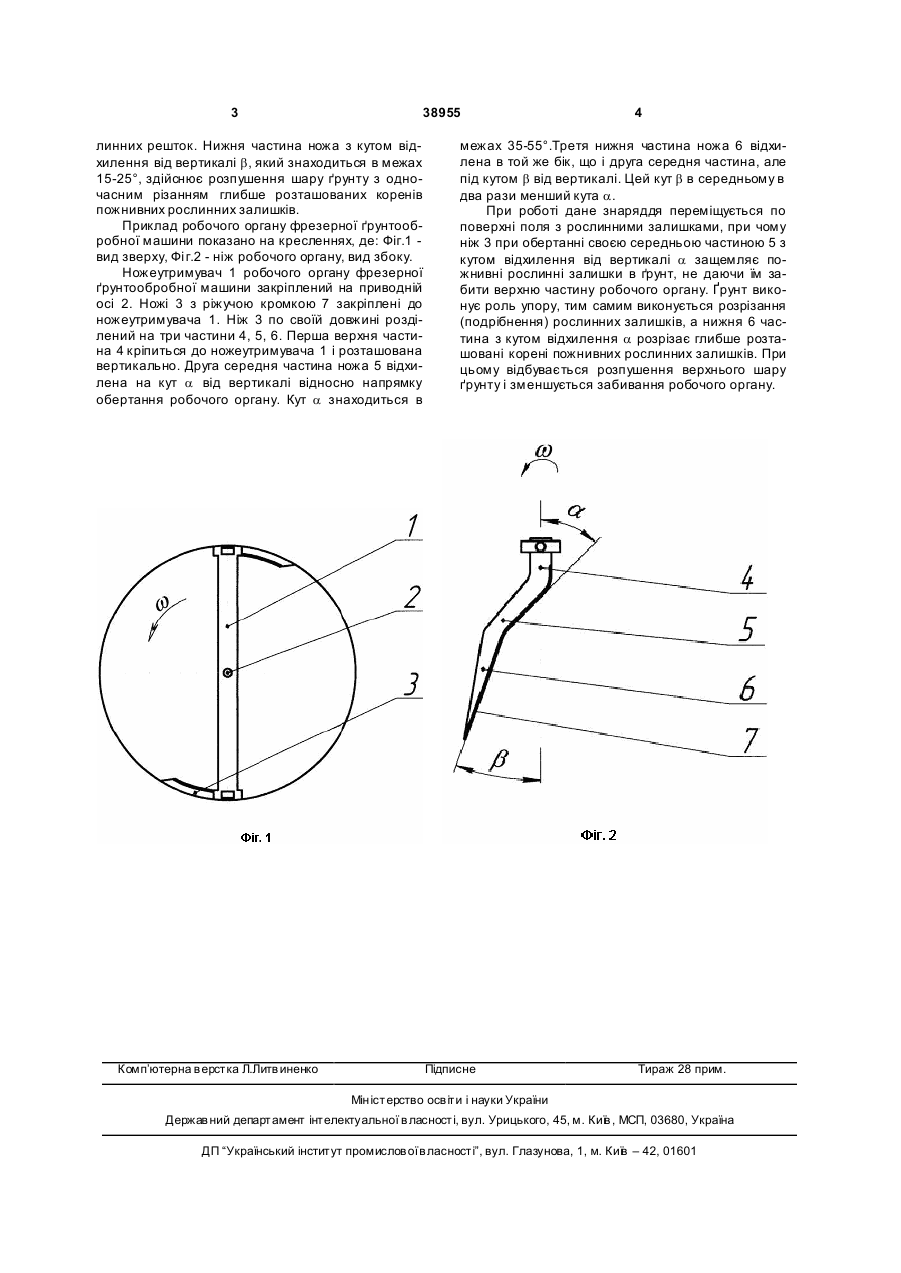

Робочий орган фрезерної ґрунтообробної машини, що містить ножеутримувач з вертикальною 3 38955 линних решток. Нижня частина ножа з кутом відхилення від вертикалі b, який знаходиться в межах 15-25°, здійснює розпушення шару ґрунту з одночасним різанням глибше розташованих коренів пожнивних рослинних залишків. Приклад робочого органу фрезерної ґрунтообробної машини показано на кресленнях, де: Фіг.1 вид зверху, Фі г.2 - ніж робочого органу, вид збоку. Ножеутримувач 1 робочого органу фрезерної ґрунтообробної машини закріплений на приводній осі 2. Ножі 3 з ріжучою кромкою 7 закріплені до ножеутримувача 1. Ніж 3 по своїй довжині розділений на три частини 4, 5, 6. Перша верхня частина 4 кріпиться до ножеутримувача 1 і розташована вертикально. Друга середня частина ножа 5 відхилена на кут a від вертикалі відносно напрямку обертання робочого органу. Кут a знаходиться в Комп’ютерна в ерстка Л.Литв иненко 4 межах 35-55°.Третя нижня частина ножа 6 відхилена в той же бік, що і друга середня частина, але під кутом b від вертикалі. Цей кут b в середньому в два рази менший кута a. При роботі дане знаряддя переміщується по поверхні поля з рослинними залишками, при чому ніж 3 при обертанні своєю середньою частиною 5 з кутом відхилення від вертикалі a защемляє пожнивні рослинні залишки в ґрунт, не даючи їм забити верхню частину робочого органу. Ґрунт виконує роль упору, тим самим виконується розрізання (подрібнення) рослинних залишків, а нижня 6 частина з кутом відхилення a розрізає глибше розташовані корені пожнивних рослинних залишків. При цьому відбувається розпушення верхнього шару ґрунту і зменшується забивання робочого органу. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWorking element of rotary cultivator
Автори англійськоюKyrychenko Artem Leonidovych, Bilotkach Mykhailo Petrovych, Romanenko Mykhailo Pylypovych
Назва патенту російськоюРабочий орган фрезерной почвообрабатывающей машины
Автори російськоюКириченко Артем Леонидович, Билоткач Михаил Петрович, Романенко Михаил Филиппович
МПК / Мітки
МПК: A01B 33/00
Мітки: робочий, орган, машини, ґрунтообробної, фрезерно
