Розвантажувальний пристрій безперервної дії камери сухого гасіння коксу

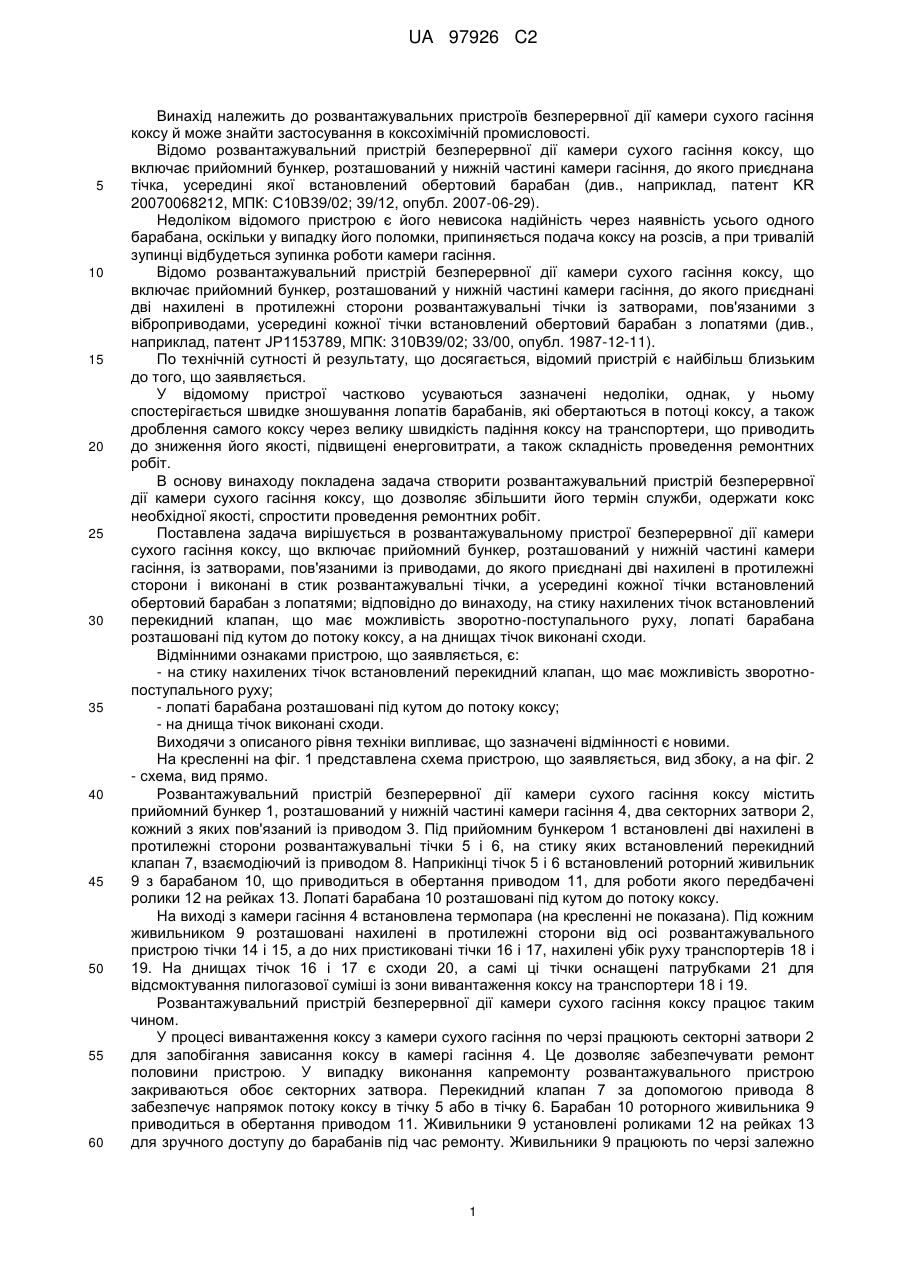

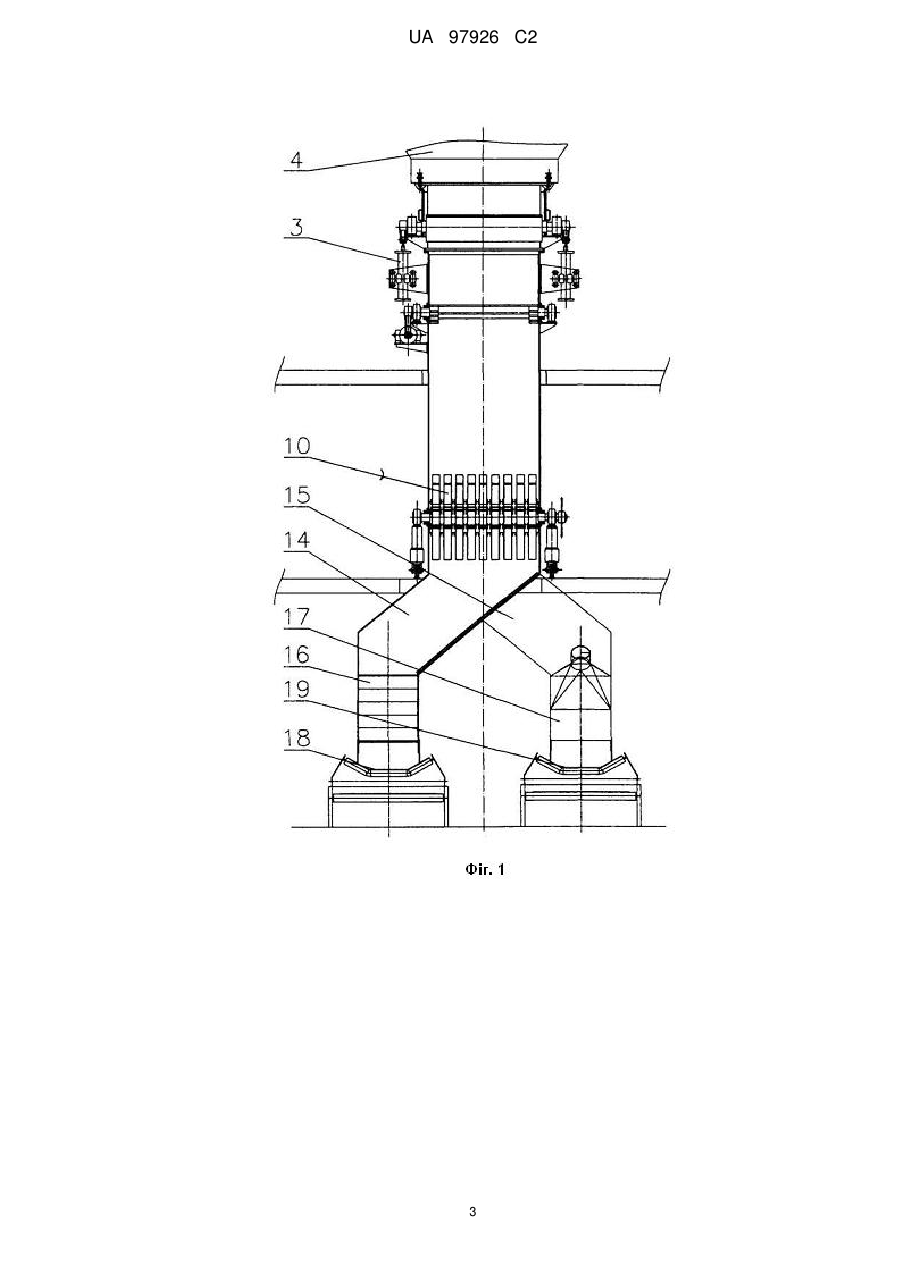

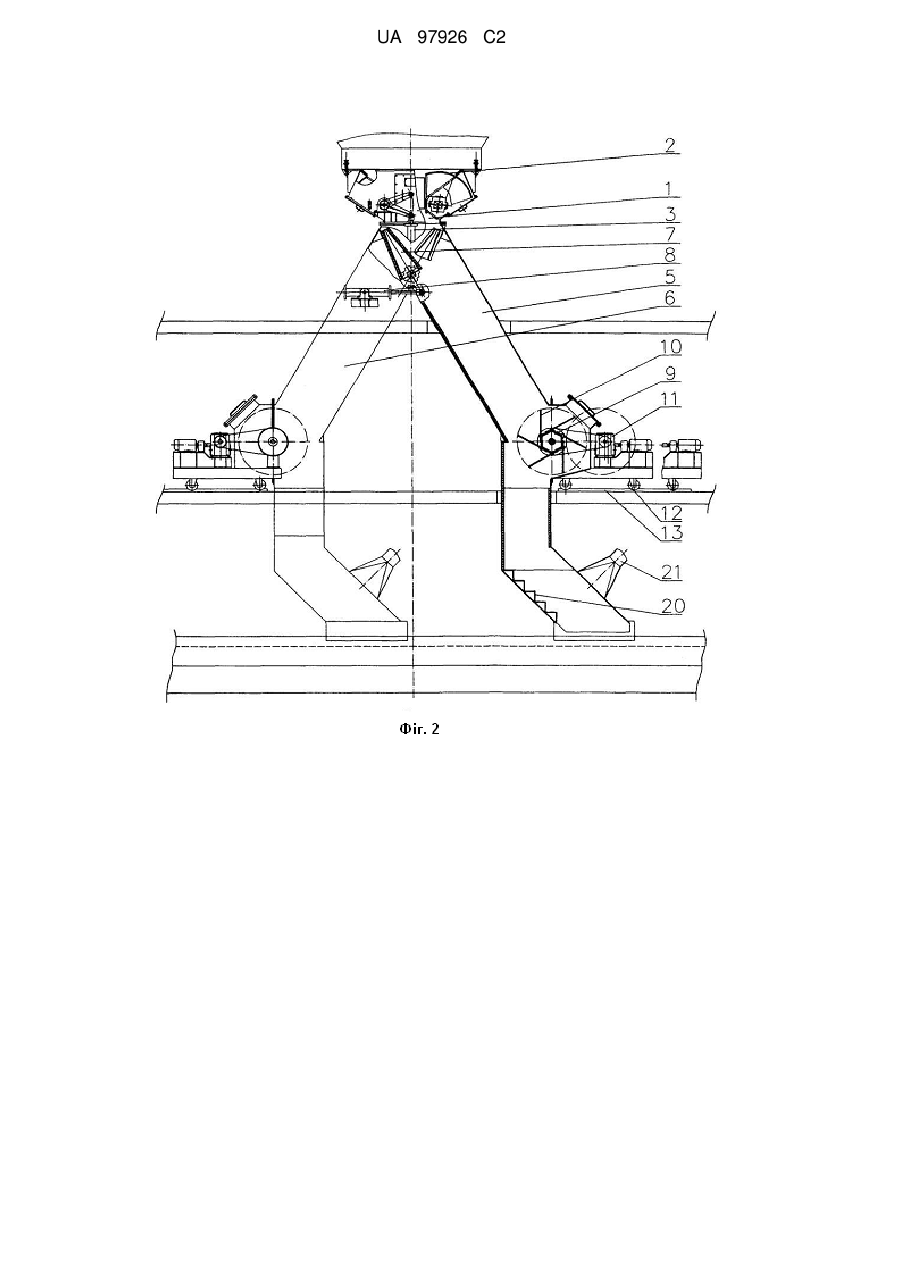

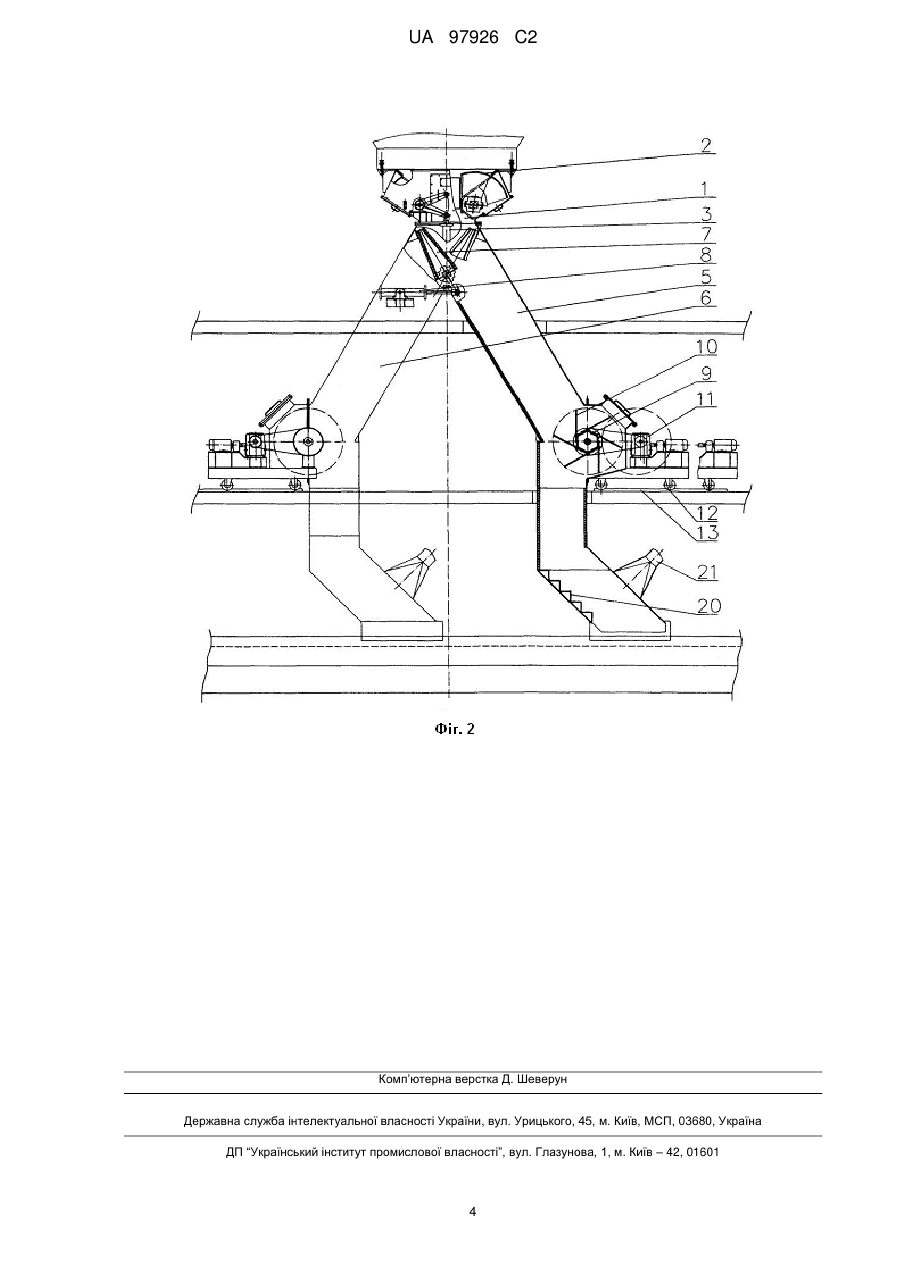

Реферат: Винахід належить до коксохімічної промисловості. Розвантажувальний пристрій безперервної дії камери сухого гасіння коксу включає прийомний бункер, розташований у нижній частині камери гасіння, із затворами, пов'язаними із приводами, до якого приєднані дві нахилені в протилежні сторони і виконані в стик розвантажувальні тічки, а усередині кожної тічки встановлений обертовий барабан з лопатями, причому на стику нахилених тічок встановлений перекидний клапан, що має можливість зворотно-поступального руху, лопаті барабана розташовані під кутом до потоку коксу, а на днищах тічок виконані сходи. Це дозволяє збільшити термін служби розвантажувального пристрою, одержати кокс необхідної якості та спростити проведення ремонтних робіт розвантажувального пристрою. UA 97926 C2 (12) UA 97926 C2 UA 97926 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до розвантажувальних пристроїв безперервної дії камери сухого гасіння коксу й може знайти застосування в коксохімічній промисловості. Відомо розвантажувальний пристрій безперервної дії камери сухого гасіння коксу, що включає прийомний бункер, розташований у нижній частині камери гасіння, до якого приєднана тічка, усередині якої встановлений обертовий барабан (див., наприклад, патент KR 20070068212, МПК: С10В39/02; 39/12, опубл. 2007-06-29). Недоліком відомого пристрою є його невисока надійність через наявність усього одного барабана, оскільки у випадку його поломки, припиняється подача коксу на розсів, а при тривалій зупинці відбудеться зупинка роботи камери гасіння. Відомо розвантажувальний пристрій безперервної дії камери сухого гасіння коксу, що включає прийомний бункер, розташований у нижній частині камери гасіння, до якого приєднані дві нахилені в протилежні сторони розвантажувальні тічки із затворами, пов'язаними з віброприводами, усередині кожної тічки встановлений обертовий барабан з лопатями (див., наприклад, патент JP1153789, МПК: 310В39/02; 33/00, опубл. 1987-12-11). По технічній сутності й результату, що досягається, відомий пристрій є найбільш близьким до того, що заявляється. У відомому пристрої частково усуваються зазначені недоліки, однак, у ньому спостерігається швидке зношування лопатів барабанів, які обертаються в потоці коксу, а також дроблення самого коксу через велику швидкість падіння коксу на транспортери, що приводить до зниження його якості, підвищені енерговитрати, а також складність проведення ремонтних робіт. В основу винаходу покладена задача створити розвантажувальний пристрій безперервної дії камери сухого гасіння коксу, що дозволяє збільшити його термін служби, одержати кокс необхідної якості, спростити проведення ремонтних робіт. Поставлена задача вирішується в розвантажувальному пристрої безперервної дії камери сухого гасіння коксу, що включає прийомний бункер, розташований у нижній частині камери гасіння, із затворами, пов'язаними із приводами, до якого приєднані дві нахилені в протилежні сторони і виконані в стик розвантажувальні тічки, а усередині кожної тічки встановлений обертовий барабан з лопатями; відповідно до винаходу, на стику нахилених тічок встановлений перекидний клапан, що має можливість зворотно-поступального руху, лопаті барабана розташовані під кутом до потоку коксу, а на днищах тічок виконані сходи. Відмінними ознаками пристрою, що заявляється, є: - на стику нахилених тічок встановлений перекидний клапан, що має можливість зворотнопоступального руху; - лопаті барабана розташовані під кутом до потоку коксу; - на днища тічок виконані сходи. Виходячи з описаного рівня техніки випливає, що зазначені відмінності є новими. На кресленні на фіг. 1 представлена схема пристрою, що заявляється, вид збоку, а на фіг. 2 - схема, вид прямо. Розвантажувальний пристрій безперервної дії камери сухого гасіння коксу містить прийомний бункер 1, розташований у нижній частині камери гасіння 4, два секторних затвори 2, кожний з яких пов'язаний із приводом 3. Під прийомним бункером 1 встановлені дві нахилені в протилежні сторони розвантажувальні тічки 5 і 6, на стику яких встановлений перекидний клапан 7, взаємодіючий із приводом 8. Наприкінці тічок 5 і 6 встановлений роторний живильник 9 з барабаном 10, що приводиться в обертання приводом 11, для роботи якого передбачені ролики 12 на рейках 13. Лопаті барабана 10 розташовані під кутом до потоку коксу. На виході з камери гасіння 4 встановлена термопара (на кресленні не показана). Під кожним живильником 9 розташовані нахилені в протилежні сторони від осі розвантажувального пристрою тічки 14 і 15, а до них пристиковані тічки 16 і 17, нахилені убік руху транспортерів 18 і 19. На днищах тічок 16 і 17 є сходи 20, а самі ці тічки оснащені патрубками 21 для відсмоктування пилогазової суміші із зони вивантаження коксу на транспортери 18 і 19. Розвантажувальний пристрій безперервної дії камери сухого гасіння коксу працює таким чином. У процесі вивантаження коксу з камери сухого гасіння по черзі працюють секторні затвори 2 для запобігання зависання коксу в камері гасіння 4. Це дозволяє забезпечувати ремонт половини пристрою. У випадку виконання капремонту розвантажувального пристрою закриваються обоє секторних затвора. Перекидний клапан 7 за допомогою привода 8 забезпечує напрямок потоку коксу в тічку 5 або в тічку 6. Барабан 10 роторного живильника 9 приводиться в обертання приводом 11. Живильники 9 установлені роликами 12 на рейках 13 для зручного доступу до барабанів під час ремонту. Живильники 9 працюють по черзі залежно 1 UA 97926 C2 5 10 від того, який транспортер подає кокс на розсів. Лопаті барабана 10 розташовані під кутом до потоку коксу таким чином, що барабан як би провертається потоком коксу. Термопара, встановлена на виході з камери гасіння, визначає температуру коксу й регулює обертання барабана 10 (при підвищенні температури коксу обертання барабана вповільнюється, а при зниженні температури швидкість обертання барабана 10 підвищується). По тічках 14 і 15 кокс надходить у тічки 16 і 17, які для зниження швидкості падіння коксу на транспортери й запобігання руйнування шматків коксу виконані нахиленими убік руху транспортера й мають на днищах сходи 20, що також значно знижує зношування стрічок транспортерів. З тічок 16 і 17 через патрубки 21 відсмоктується пилогазова суміш із зони вивантаження коксу на стрічку транспортера. Техніко-економічні переваги пристрою, що заявляється, у порівнянні із найближчим аналогом складаються в збільшенні терміну служби розвантажувального пристрою, одержанні коксу необхідної якості й спрощенні проведення ремонтних робіт. 15 ФОРМУЛА ВИНАХОДУ 20 Розвантажувальний пристрій безперервної дії камери сухого гасіння коксу, що включає прийомний бункер, розташований у нижній частині камери гасіння, із затворами, пов'язаними із приводами, до якого приєднані дві нахилені в протилежні сторони і виконані в стик розвантажувальні тічки, а усередині кожної тічки встановлений обертовий барабан з лопатями, який відрізняється тим, що на стику нахилених тічок встановлений перекидний клапан, що має можливість зворотно-поступального руху, лопаті барабана розташовані під кутом до потоку коксу, а на днищах тічок виконані сходи. 2 UA 97926 C2 3 UA 97926 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
