Формула / Реферат

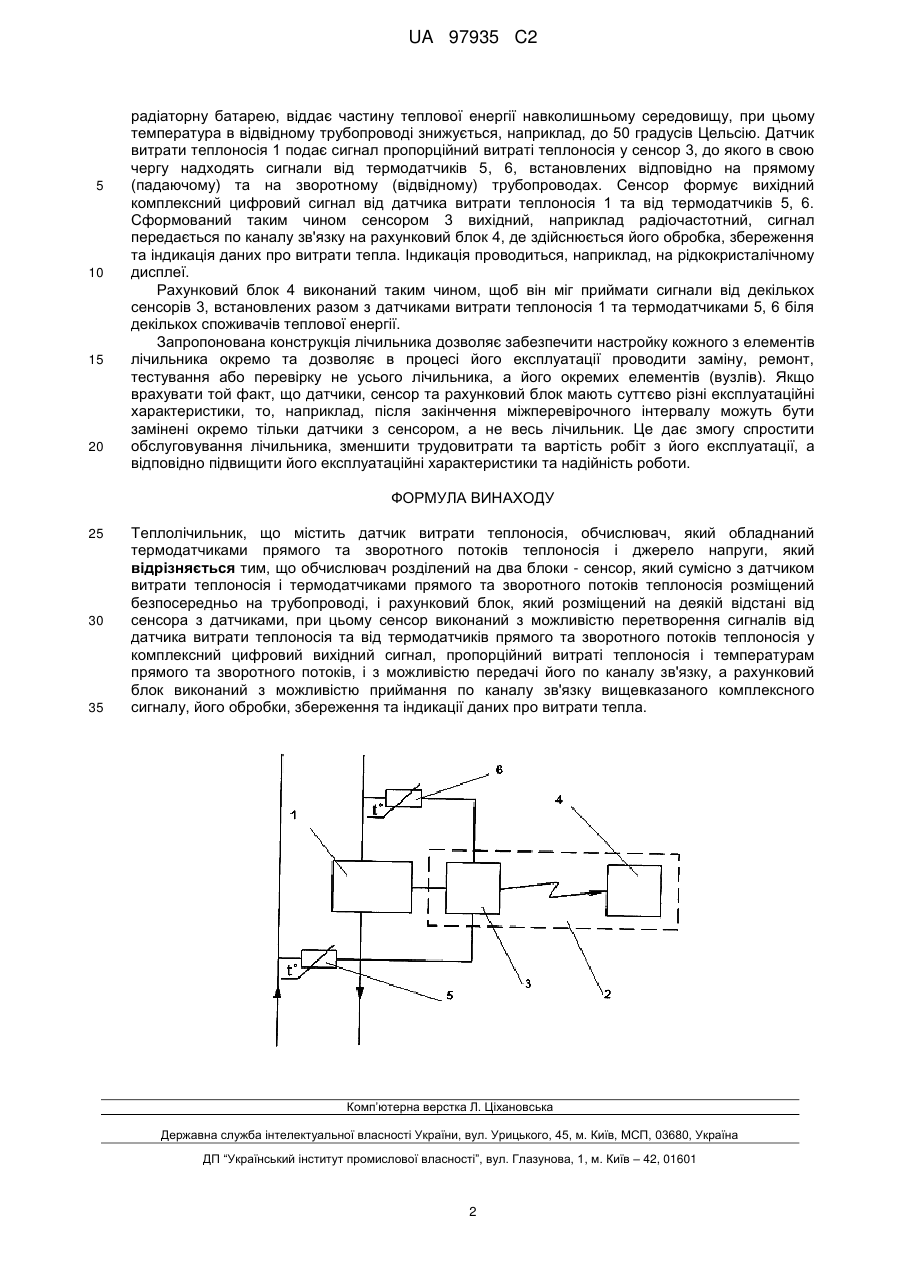

Теплолічильник, що містить датчик витрати теплоносія, обчислювач, який обладнаний термодатчиками прямого та зворотного потоків теплоносія і джерело напруги, який відрізняється тим, що обчислювач розділений на два блоки - сенсор, який сумісно з датчиком витрати теплоносія і термодатчиками прямого та зворотного потоків теплоносія розміщений безпосередньо на трубопроводі, і рахунковий блок, який розміщений на деякій відстані від сенсора з датчиками, при цьому сенсор виконаний з можливістю перетворення сигналів від датчика витрати теплоносія та від термодатчиків прямого та зворотного потоків теплоносія у комплексний цифровий вихідний сигнал, пропорційний витраті теплоносія і температурам прямого та зворотного потоків, і з можливістю передачі його по каналу зв'язку, а рахунковий блок виконаний з можливістю приймання по каналу зв'язку вищевказаного комплексного сигналу, його обробки, збереження та індикації даних про витрати тепла.

Текст

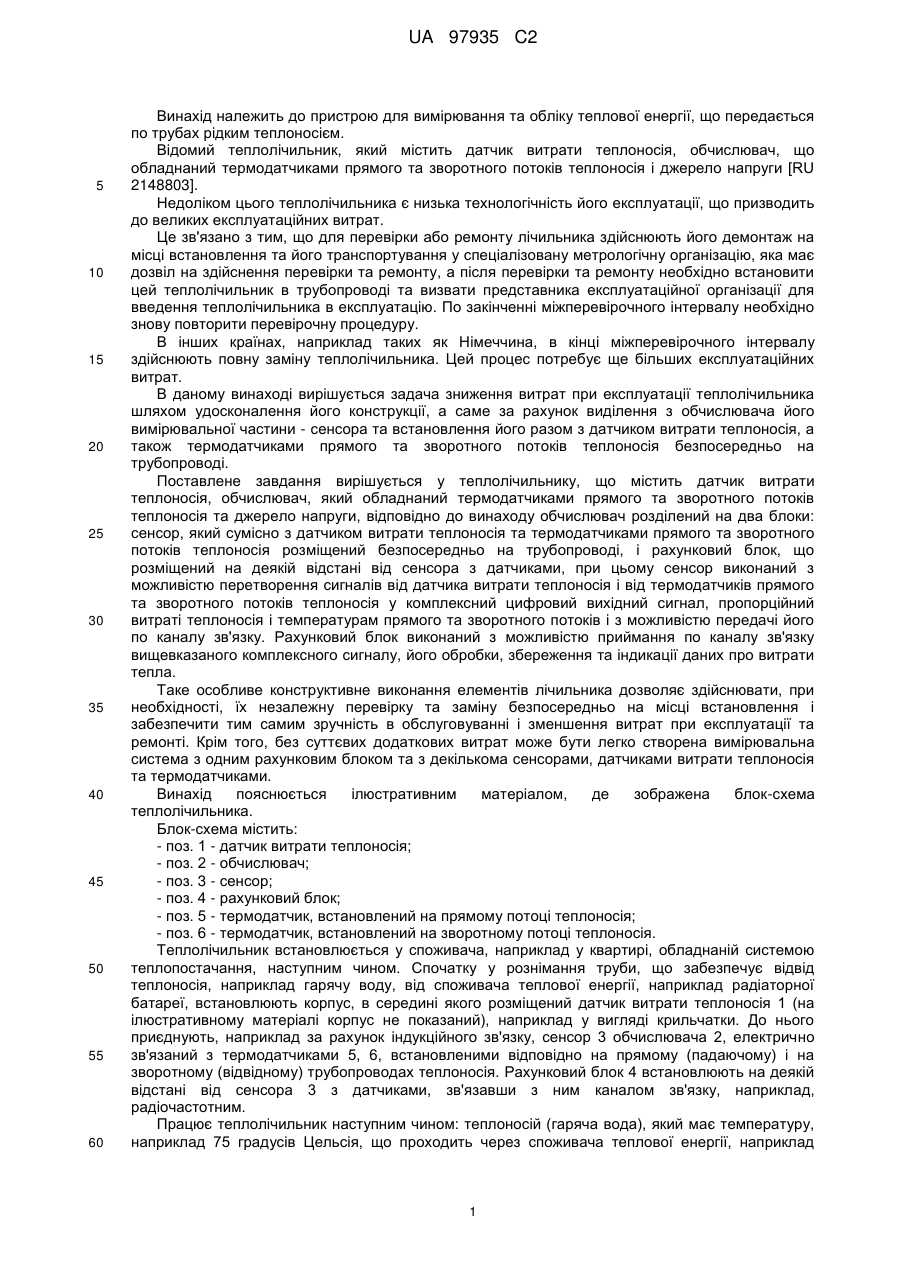

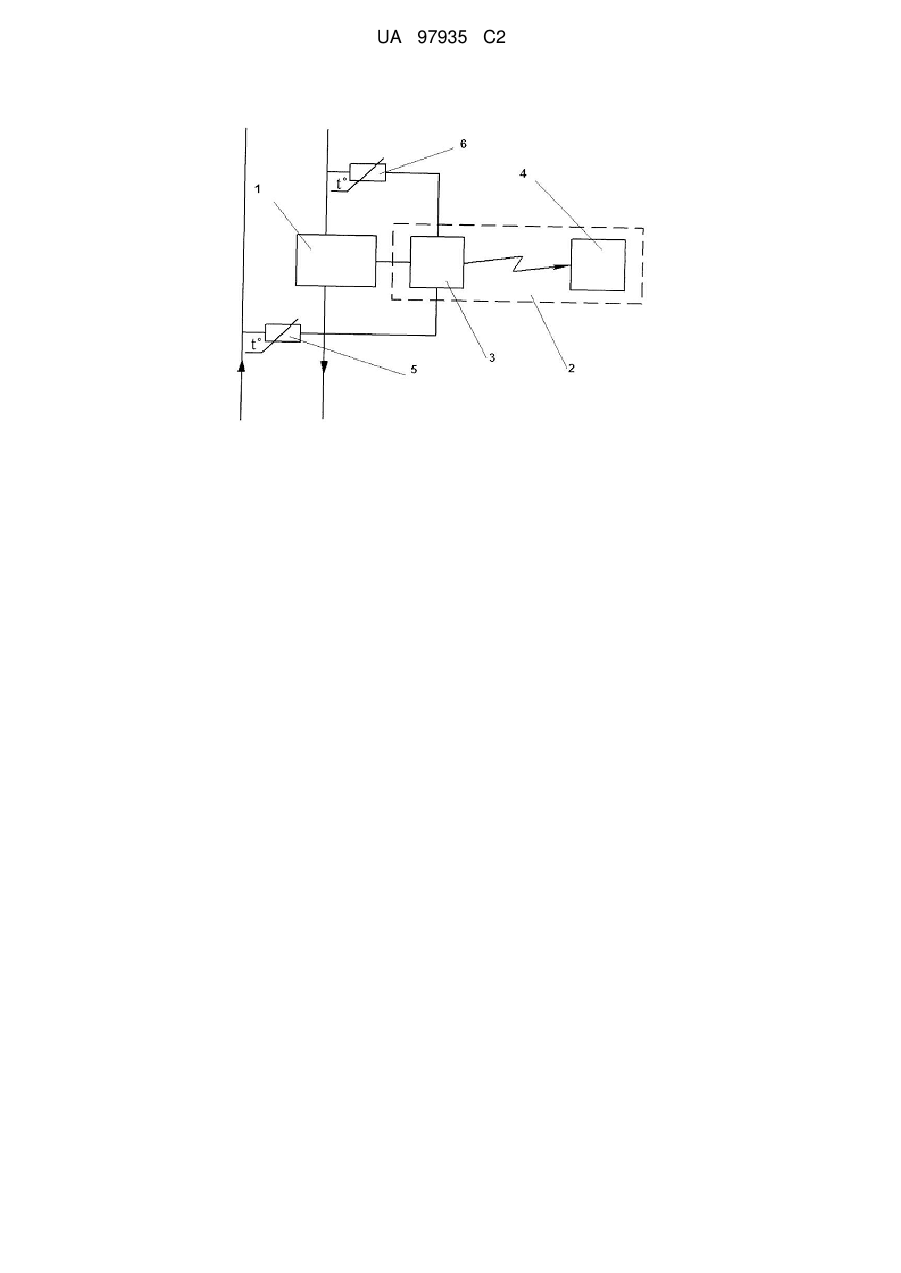

Реферат: Теплолічильник належить до пристрою для вимірювання та обліку теплової енергії, що передається по трубах рідким теплоносієм. Він містить датчик витрати теплоносія, обчислювач, який обладнаний термодатчиками прямого та зворотного потоків теплоносія, та джерело напруги. Обчислювач розділений на два блоки: сенсор, який сумісно з датчиком витрати теплоносія та термодатчиками прямого та зворотного потоків теплоносія розміщений безпосередньо на трубопроводі, і рахунковий блок, що розміщений на деякій відстані від сенсора з датчиками. Сенсор виконаний з можливістю перетворення сигналів від датчика витрати теплоносія та від термодатчиків прямого та зворотного потоків теплоносія у комплексний цифровий вихідний сигнал, пропорціональний витраті теплоносія і температурам прямого та зворотного потоків і з можливістю передачі його по каналу зв'язку. Рахунковий блок виконаний з можливістю приймання по каналу зв'язку вищевказаного комплексного сигналу, його обробки, збереження та індикації даних про витрати тепла. Винахід дозволяє здійснювати незалежну перевірку та заміну окремих елементів лічильника і тим зменшити витрати при його експлуатації та ремонті. UA 97935 C2 (12) UA 97935 C2 UA 97935 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до пристрою для вимірювання та обліку теплової енергії, що передається по трубах рідким теплоносієм. Відомий теплолічильник, який містить датчик витрати теплоносія, обчислювач, що обладнаний термодатчиками прямого та зворотного потоків теплоносія і джерело напруги [RU 2148803]. Недоліком цього теплолічильника є низька технологічність його експлуатації, що призводить до великих експлуатаційних витрат. Це зв'язано з тим, що для перевірки або ремонту лічильника здійснюють його демонтаж на місці встановлення та його транспортування у спеціалізовану метрологічну організацію, яка має дозвіл на здійснення перевірки та ремонту, а після перевірки та ремонту необхідно встановити цей теплолічильник в трубопроводі та визвати представника експлуатаційної організації для введення теплолічильника в експлуатацію. По закінченні міжперевірочного інтервалу необхідно знову повторити перевірочну процедуру. В інших країнах, наприклад таких як Німеччина, в кінці міжперевірочного інтервалу здійснюють повну заміну теплолічильника. Цей процес потребує ще більших експлуатаційних витрат. В даному винаході вирішується задача зниження витрат при експлуатації теплолічильника шляхом удосконалення його конструкції, а саме за рахунок виділення з обчислювача його вимірювальної частини - сенсора та встановлення його разом з датчиком витрати теплоносія, а також термодатчиками прямого та зворотного потоків теплоносія безпосередньо на трубопроводі. Поставлене завдання вирішується у теплолічильнику, що містить датчик витрати теплоносія, обчислювач, який обладнаний термодатчиками прямого та зворотного потоків теплоносія та джерело напруги, відповідно до винаходу обчислювач розділений на два блоки: сенсор, який сумісно з датчиком витрати теплоносія та термодатчиками прямого та зворотного потоків теплоносія розміщений безпосередньо на трубопроводі, і рахунковий блок, що розміщений на деякій відстані від сенсора з датчиками, при цьому сенсор виконаний з можливістю перетворення сигналів від датчика витрати теплоносія і від термодатчиків прямого та зворотного потоків теплоносія у комплексний цифровий вихідний сигнал, пропорційний витраті теплоносія і температурам прямого та зворотного потоків і з можливістю передачі його по каналу зв'язку. Рахунковий блок виконаний з можливістю приймання по каналу зв'язку вищевказаного комплексного сигналу, його обробки, збереження та індикації даних про витрати тепла. Таке особливе конструктивне виконання елементів лічильника дозволяє здійснювати, при необхідності, їх незалежну перевірку та заміну безпосередньо на місці встановлення і забезпечити тим самим зручність в обслуговуванні і зменшення витрат при експлуатації та ремонті. Крім того, без суттєвих додаткових витрат може бути легко створена вимірювальна система з одним рахунковим блоком та з декількома сенсорами, датчиками витрати теплоносія та термодатчиками. Винахід пояснюється ілюстративним матеріалом, де зображена блок-схема теплолічильника. Блок-схема містить: - поз. 1 - датчик витрати теплоносія; - поз. 2 - обчислювач; - поз. 3 - сенсор; - поз. 4 - рахунковий блок; - поз. 5 - термодатчик, встановлений на прямому потоці теплоносія; - поз. 6 - термодатчик, встановлений на зворотному потоці теплоносія. Теплолічильник встановлюється у споживача, наприклад у квартирі, обладнаній системою теплопостачання, наступним чином. Спочатку у рознімання труби, що забезпечує відвід теплоносія, наприклад гарячу воду, від споживача теплової енергії, наприклад радіаторної батареї, встановлюють корпус, в середині якого розміщений датчик витрати теплоносія 1 (на ілюстративному матеріалі корпус не показаний), наприклад у вигляді крильчатки. До нього приєднують, наприклад за рахунок індукційного зв'язку, сенсор 3 обчислювача 2, електрично зв'язаний з термодатчиками 5, 6, встановленими відповідно на прямому (падаючому) і на зворотному (відвідному) трубопроводах теплоносія. Рахунковий блок 4 встановлюють на деякій відстані від сенсора 3 з датчиками, зв'язавши з ним каналом зв'язку, наприклад, радіочастотним. Працює теплолічильник наступним чином: теплоносій (гаряча вода), який має температуру, наприклад 75 градусів Цельсія, що проходить через споживача теплової енергії, наприклад 1 UA 97935 C2 5 10 15 20 радіаторну батарею, віддає частину теплової енергії навколишньому середовищу, при цьому температура в відвідному трубопроводі знижується, наприклад, до 50 градусів Цельсію. Датчик витрати теплоносія 1 подає сигнал пропорційний витраті теплоносія у сенсор 3, до якого в свою чергу надходять сигнали від термодатчиків 5, 6, встановлених відповідно на прямому (падаючому) та на зворотному (відвідному) трубопроводах. Сенсор формує вихідний комплексний цифровий сигнал від датчика витрати теплоносія 1 та від термодатчиків 5, 6. Сформований таким чином сенсором 3 вихідний, наприклад радіочастотний, сигнал передається по каналу зв'язку на рахунковий блок 4, де здійснюється його обробка, збереження та індикація даних про витрати тепла. Індикація проводиться, наприклад, на рідкокристалічному дисплеї. Рахунковий блок 4 виконаний таким чином, щоб він міг приймати сигнали від декількох сенсорів 3, встановлених разом з датчиками витрати теплоносія 1 та термодатчиками 5, 6 біля декількох споживачів теплової енергії. Запропонована конструкція лічильника дозволяє забезпечити настройку кожного з елементів лічильника окремо та дозволяє в процесі його експлуатації проводити заміну, ремонт, тестування або перевірку не усього лічильника, а його окремих елементів (вузлів). Якщо врахувати той факт, що датчики, сенсор та рахунковий блок мають суттєво різні експлуатаційні характеристики, то, наприклад, після закінчення міжперевірочного інтервалу можуть бути замінені окремо тільки датчики з сенсором, а не весь лічильник. Це дає змогу спростити обслуговування лічильника, зменшити трудовитрати та вартість робіт з його експлуатації, а відповідно підвищити його експлуатаційні характеристики та надійність роботи. ФОРМУЛА ВИНАХОДУ 25 30 35 Теплолічильник, що містить датчик витрати теплоносія, обчислювач, який обладнаний термодатчиками прямого та зворотного потоків теплоносія і джерело напруги, який відрізняється тим, що обчислювач розділений на два блоки - сенсор, який сумісно з датчиком витрати теплоносія і термодатчиками прямого та зворотного потоків теплоносія розміщений безпосередньо на трубопроводі, і рахунковий блок, який розміщений на деякій відстані від сенсора з датчиками, при цьому сенсор виконаний з можливістю перетворення сигналів від датчика витрати теплоносія та від термодатчиків прямого та зворотного потоків теплоносія у комплексний цифровий вихідний сигнал, пропорційний витраті теплоносія і температурам прямого та зворотного потоків, і з можливістю передачі його по каналу зв'язку, а рахунковий блок виконаний з можливістю приймання по каналу зв'язку вищевказаного комплексного сигналу, його обробки, збереження та індикації даних про витрати тепла. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Назва патенту англійською

Heat meter

Автори англійською

Cherepnin Oleh Mykhailovych

Назва патенту російською

Теплосчетчик

Автори російською

Черепнин Олег Михайлович

МПК / Мітки

МПК: G01K 17/10, G01K 17/12, G01K 17/08

Мітки: теплолічильник
