Барабанна сушарка з регенератором тепла

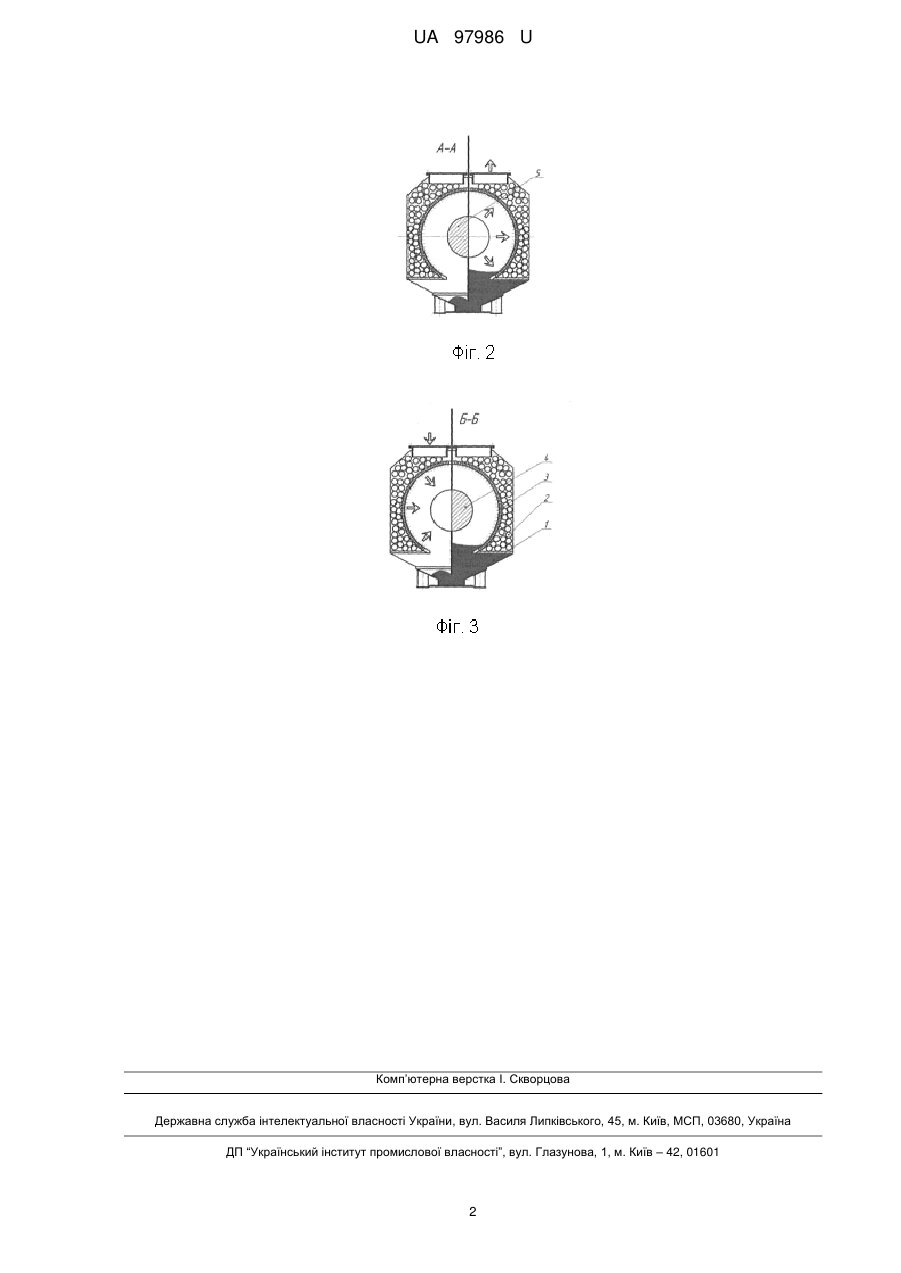

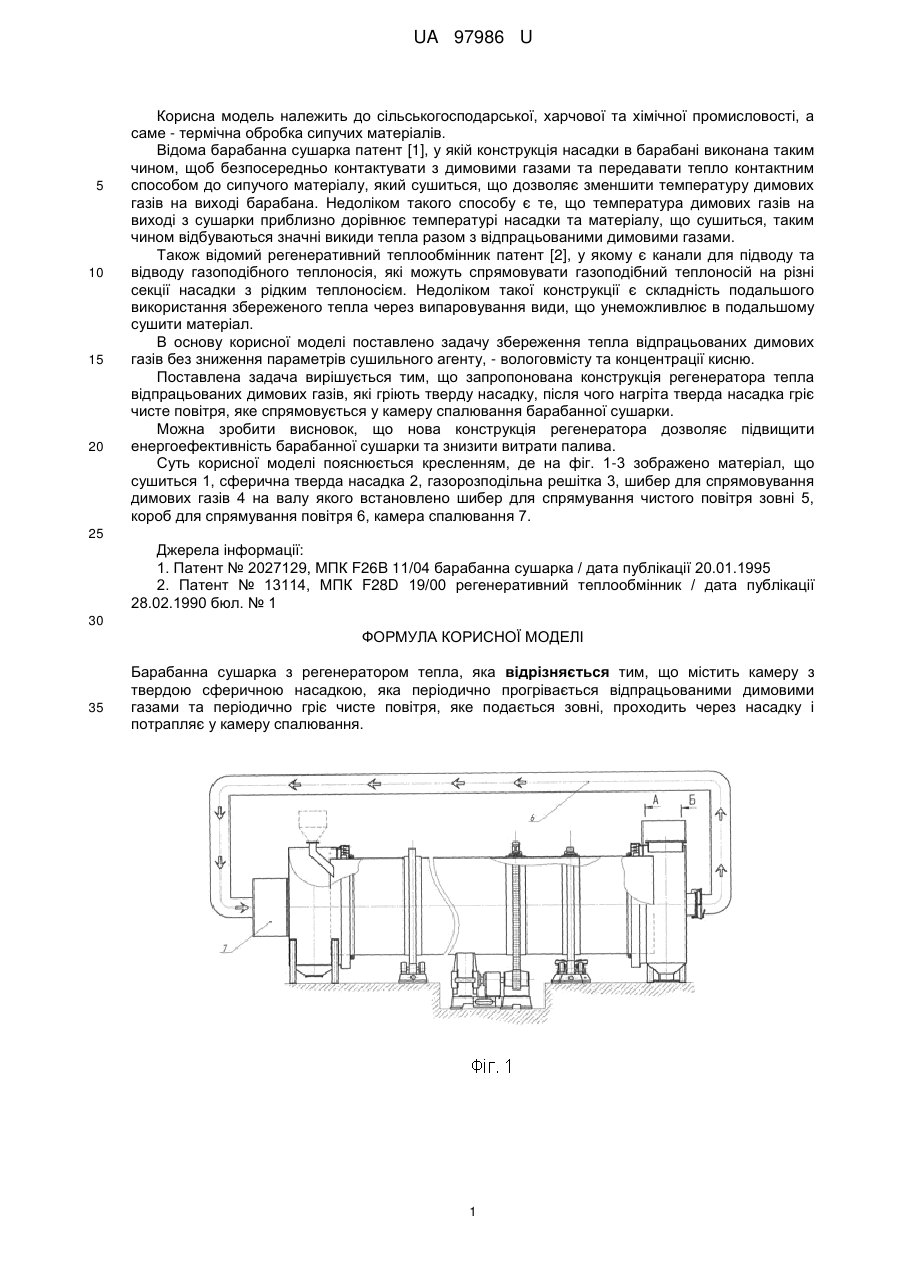

Реферат: Барабанна сушарка з регенератором тепла містить камеру з твердою сферичною насадкою, яка періодично прогрівається відпрацьованими димовими газами та періодично гріє чисте повітря, яке подається зовні, проходить через насадку і потрапляє у камеру спалювання. UA 97986 U (54) БАРАБАННА СУШАРКА З РЕГЕНЕРАТОРОМ ТЕПЛА UA 97986 U UA 97986 U 5 10 15 20 Корисна модель належить до сільськогосподарської, харчової та хімічної промисловості, а саме - термічна обробка сипучих матеріалів. Відома барабанна сушарка патент [1], у якій конструкція насадки в барабані виконана таким чином, щоб безпосередньо контактувати з димовими газами та передавати тепло контактним способом до сипучого матеріалу, який сушиться, що дозволяє зменшити температуру димових газів на виході барабана. Недоліком такого способу є те, що температура димових газів на виході з сушарки приблизно дорівнює температурі насадки та матеріалу, що сушиться, таким чином відбуваються значні викиди тепла разом з відпрацьованими димовими газами. Також відомий регенеративний теплообмінник патент [2], у якому є канали для підводу та відводу газоподібного теплоносія, які можуть спрямовувати газоподібний теплоносій на різні секції насадки з рідким теплоносієм. Недоліком такої конструкції є складність подальшого використання збереженого тепла через випаровування види, що унеможливлює в подальшому сушити матеріал. В основу корисної моделі поставлено задачу збереження тепла відпрацьованих димових газів без зниження параметрів сушильного агенту, - вологовмісту та концентрації кисню. Поставлена задача вирішується тим, що запропонована конструкція регенератора тепла відпрацьованих димових газів, які гріють тверду насадку, після чого нагріта тверда насадка гріє чисте повітря, яке спрямовується у камеру спалювання барабанної сушарки. Можна зробити висновок, що нова конструкція регенератора дозволяє підвищити енергоефективність барабанної сушарки та знизити витрати палива. Суть корисної моделі пояснюється кресленням, де на фіг. 1-3 зображено матеріал, що сушиться 1, сферична тверда насадка 2, газорозподільна решітка 3, шибер для спрямовування димових газів 4 на валу якого встановлено шибер для спрямування чистого повітря зовні 5, короб для спрямування повітря 6, камера спалювання 7. 25 Джерела інформації: 1. Патент № 2027129, МПК F26B 11/04 барабанна сушарка / дата публікації 20.01.1995 2. Патент № 13114, МПК F28D 19/00 регенеративний теплообмінник / дата публікації 28.02.1990 бюл. № 1 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Барабанна сушарка з регенератором тепла, яка відрізняється тим, що містить камеру з твердою сферичною насадкою, яка періодично прогрівається відпрацьованими димовими газами та періодично гріє чисте повітря, яке подається зовні, проходить через насадку і потрапляє у камеру спалювання. 1 UA 97986 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
