Барабанна сушарка

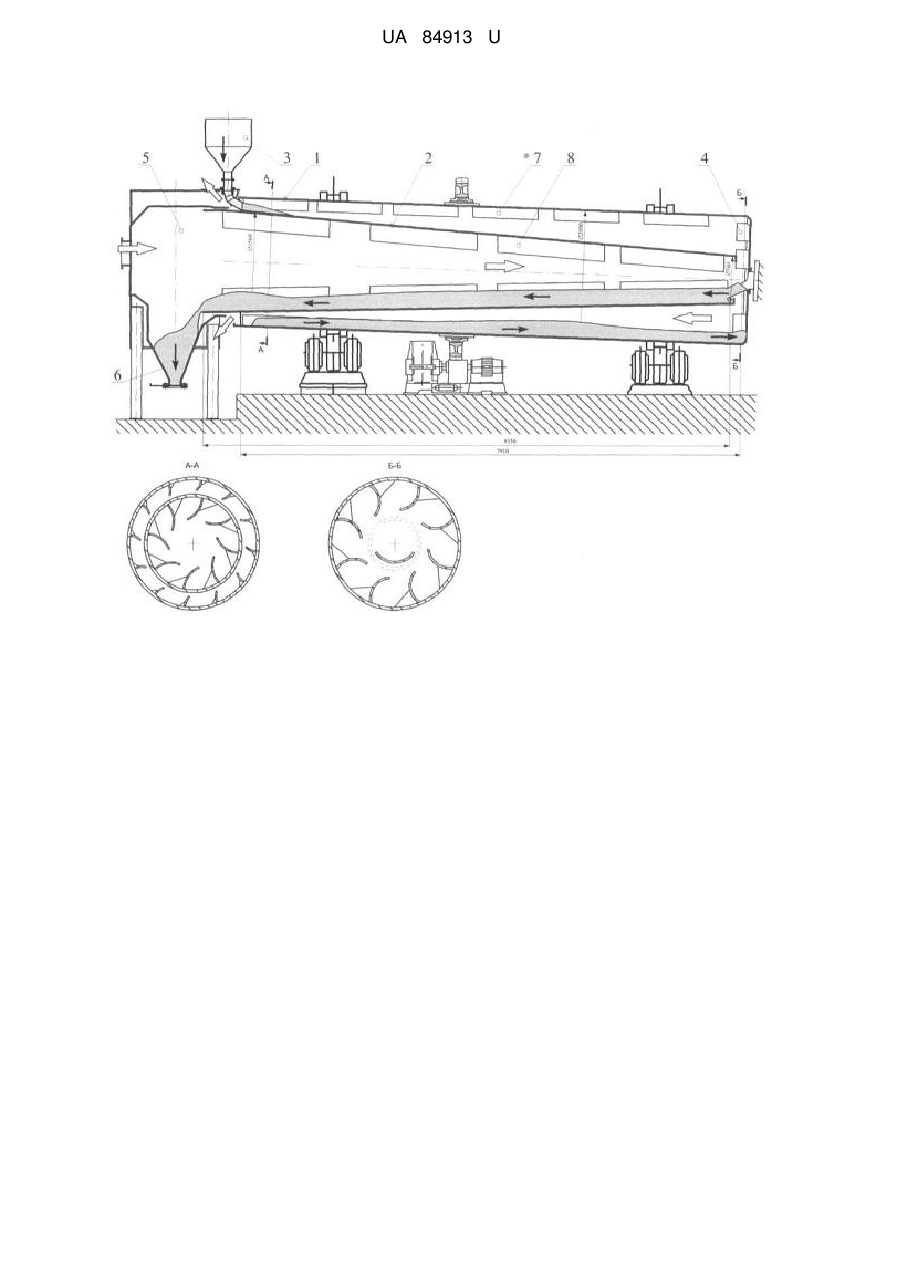

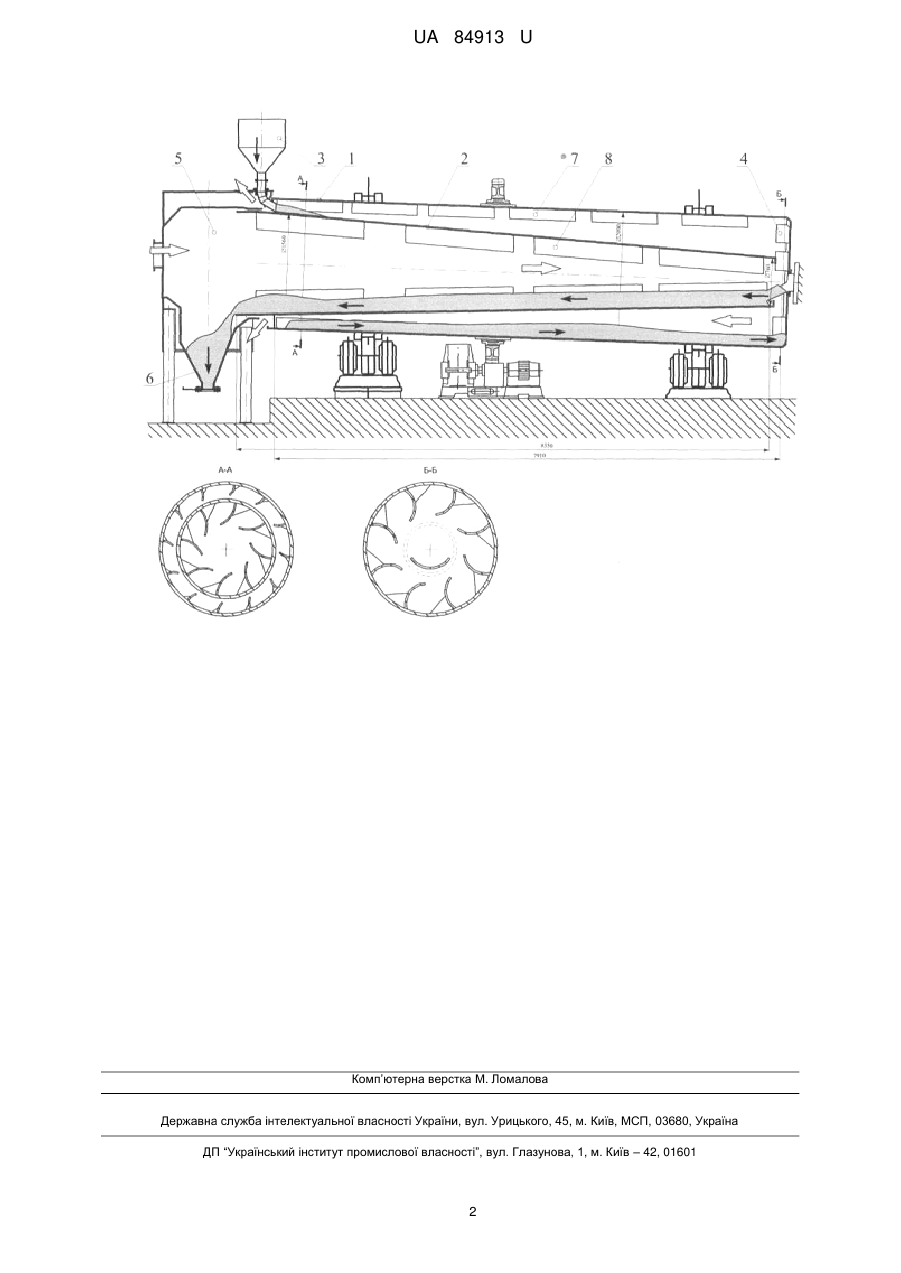

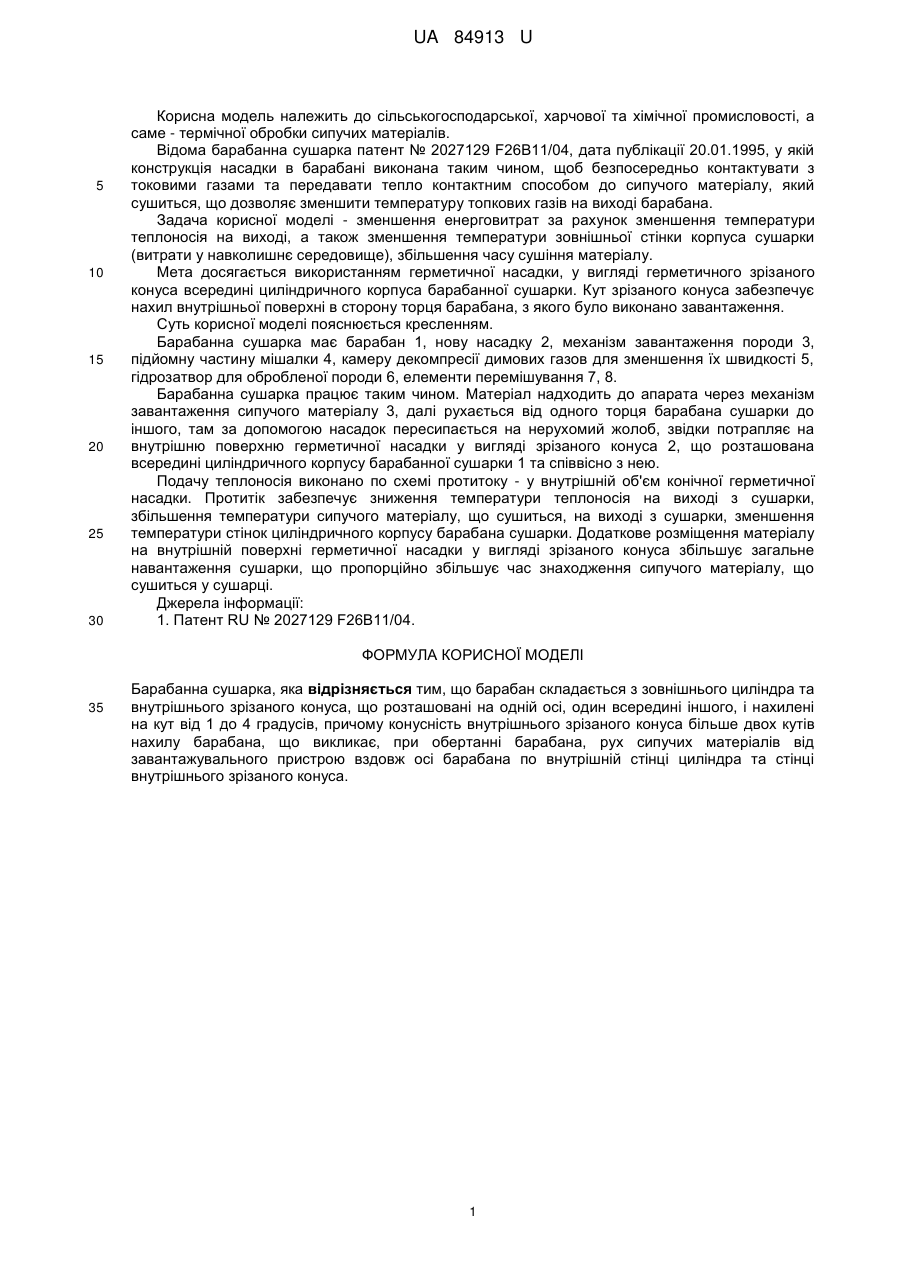

Реферат: UA 84913 U UA 84913 U 5 10 15 20 25 30 Корисна модель належить до сільськогосподарської, харчової та хімічної промисловості, а саме - термічної обробки сипучих матеріалів. Відома барабанна сушарка патент № 2027129 F26B11/04, дата публікації 20.01.1995, у якій конструкція насадки в барабані виконана таким чином, щоб безпосередньо контактувати з токовими газами та передавати тепло контактним способом до сипучого матеріалу, який сушиться, що дозволяє зменшити температуру топкових газів на виході барабана. Задача корисної моделі - зменшення енерговитрат за рахунок зменшення температури теплоносія на виході, а також зменшення температури зовнішньої стінки корпуса сушарки (витрати у навколишнє середовище), збільшення часу сушіння матеріалу. Мета досягається використанням герметичної насадки, у вигляді герметичного зрізаного конуса всередині циліндричного корпуса барабанної сушарки. Кут зрізаного конуса забезпечує нахил внутрішньої поверхні в сторону торця барабана, з якого було виконано завантаження. Суть корисної моделі пояснюється кресленням. Барабанна сушарка має барабан 1, нову насадку 2, механізм завантаження породи 3, підйомну частину мішалки 4, камеру декомпресії димових газов для зменшення їх швидкості 5, гідрозатвор для обробленої породи 6, елементи перемішування 7, 8. Барабанна сушарка працює таким чином. Матеріал надходить до апарата через механізм завантаження сипучого матеріалу 3, далі рухається від одного торця барабана сушарки до іншого, там за допомогою насадок пересипається на нерухомий жолоб, звідки потрапляє на внутрішню поверхню герметичної насадки у вигляді зрізаного конуса 2, що розташована всередині циліндричного корпусу барабанної сушарки 1 та співвісно з нею. Подачу теплоносія виконано по схемі протитоку - у внутрішній об'єм конічної герметичної насадки. Протитік забезпечує зниження температури теплоносія на виході з сушарки, збільшення температури сипучого матеріалу, що сушиться, на виході з сушарки, зменшення температури стінок циліндричного корпусу барабана сушарки. Додаткове розміщення матеріалу на внутрішній поверхні герметичної насадки у вигляді зрізаного конуса збільшує загальне навантаження сушарки, що пропорційно збільшує час знаходження сипучого матеріалу, що сушиться у сушарці. Джерела інформації: 1. Патент RU № 2027129 F26B11/04. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Барабанна сушарка, яка відрізняється тим, що барабан складається з зовнішнього циліндра та внутрішнього зрізаного конуса, що розташовані на одній осі, один всередині іншого, і нахилені на кут від 1 до 4 градусів, причому конусність внутрішнього зрізаного конуса більше двох кутів нахилу барабана, що викликає, при обертанні барабана, рух сипучих матеріалів від завантажувального пристрою вздовж осі барабана по внутрішній стінці циліндра та стінці внутрішнього зрізаного конуса. 1 UA 84913 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
