Абразивний інструмент з гальванічним закріпленням зерен для глибинного шліфування торцем круга

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 21252

Опубліковано: 15.03.2007

Автори: Смоквина Володимир Віталійович, Бровченко Анатолій Михайлович, Лавріненко Валерій Іванович

Завантажити PDF файл.

Формула / Реферат

Текст

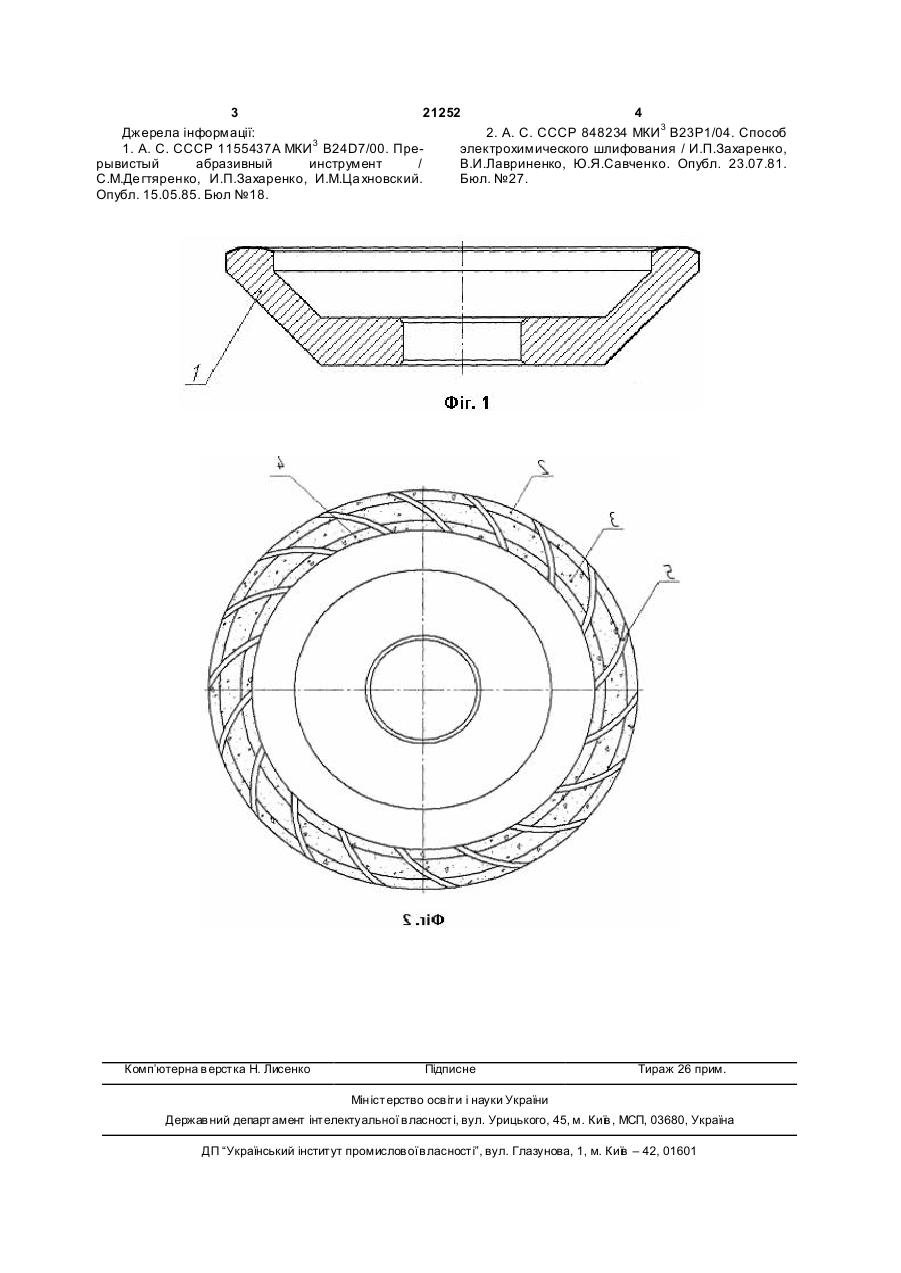

Абразивний інструмент з гальванічним закріпленням зерен для глибинного шліфування торцем круга, що містить абразивний прошарок, розділений на три ділянки, який відрізняється тим, що на ньому виконані два скоси і вирізані спіральні канавки, а робоча поверхня круга складена із трьох розташованих концентрично ділянок різної зернистості. (19) (21) u200607947 (22) 14.07.2006 (24) 15.03.2007 (46) 15.03.2007, Бюл. № 3, 2007 р. (72) Бровченко Анатолій Михайлович, Лавріненко Валерій Іванович, Смоквина Володимир Віталійович (73) КІРОВОГРАДСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 21252 4 Джерела інформації: 2. А. С. СССР 848234 МКИ 3 В23Р1/04. Способ 1. А. С. СССР 1155437А МКИ 3 В24D7/00. Преэлектрохимического шлифования / И.П.Захаренко, рывистый абразивный инструмент / В.И.Лавриненко, Ю.Я.Савченко. Опубл. 23.07.81. С.М.Де гтяренко, И.П.Захаренко, И.М.Ца хновский. Бюл. №27. Опубл. 15.05.85. Бюл №18. Комп’ютерна в ерстка Н. Лисенко Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Abrasive tool with galvanic fixing of grains for deep grinding by end of wheel

Автори англійською

Brovchenko Anatolii Mykhailovych, Lavrinenko Valerii Ivanovych, Smokvyna Volodymyr Vitaliiovych

Назва патенту російською

Абразивный инструмент с гальваническим креплением зерен для глубинного шлифования торцом круга

Автори російською

Бровченко Анатолий Михайлович, Лавриненко Валерий Иванович, Смоквина Владимир Витальевич

МПК / Мітки

МПК: B24D 7/00

Мітки: зерен, закріпленням, абразивний, круга, шліфування, глибинного, гальванічним, інструмент, торцем
