Вакуумний пластинчасто-роторний насос

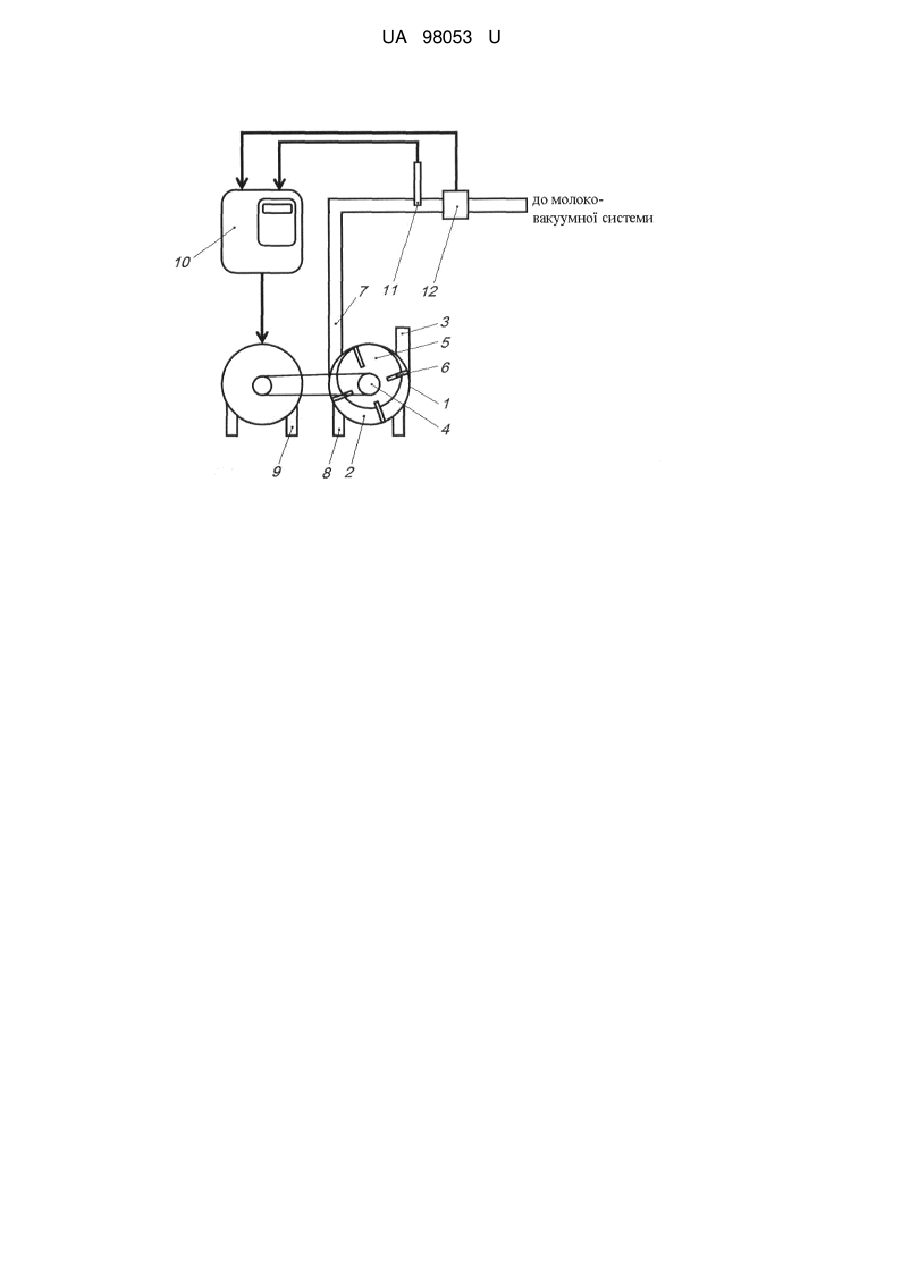

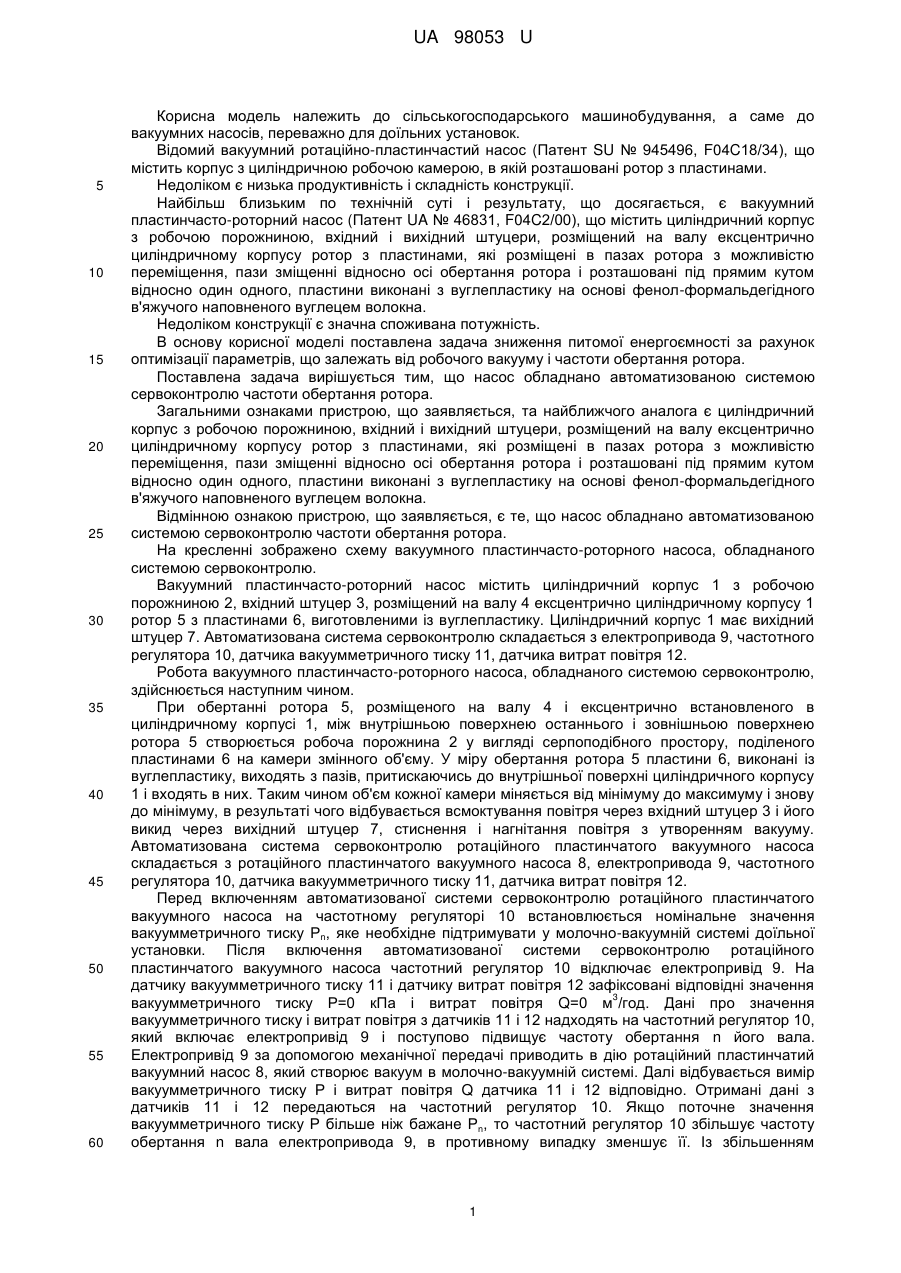

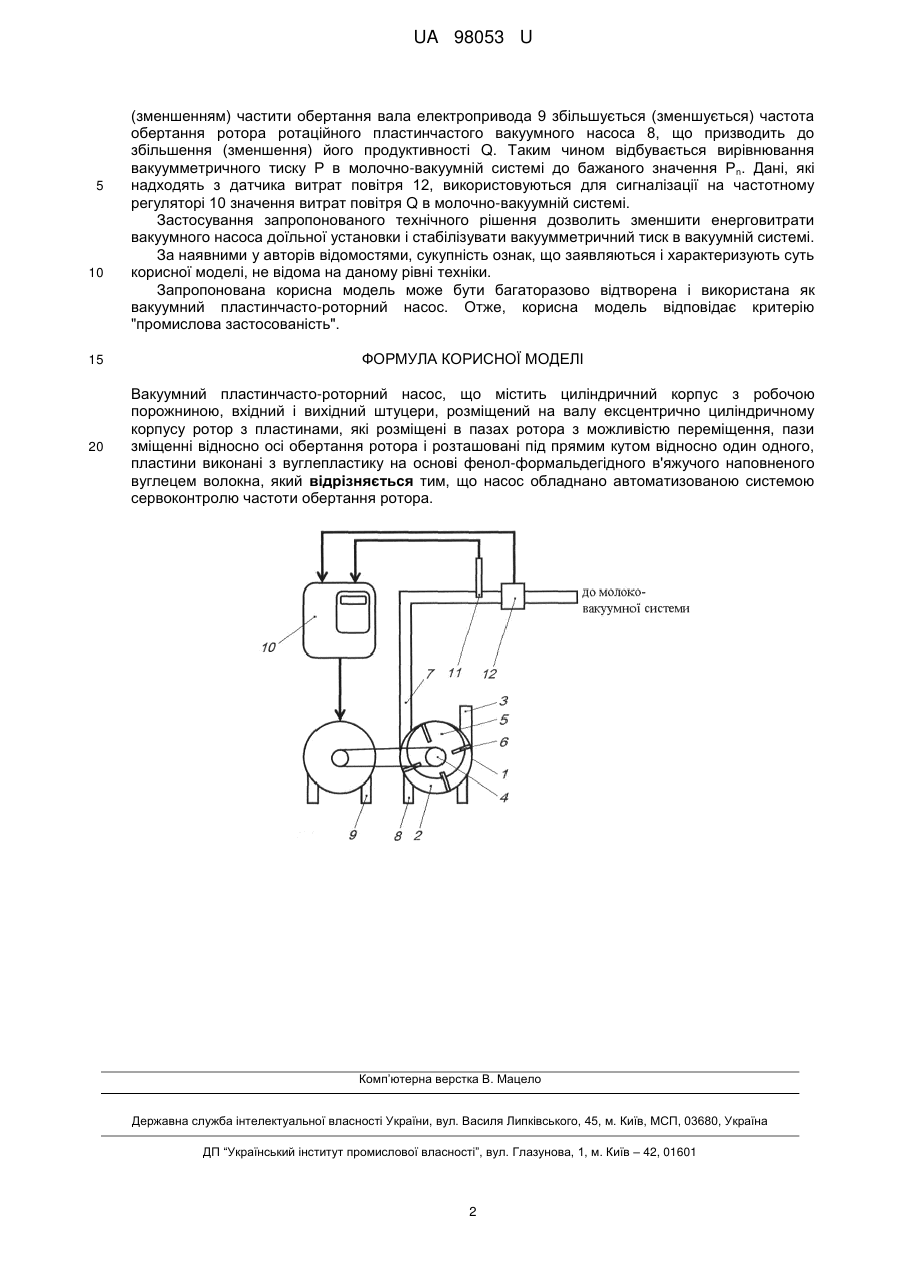

Реферат: Вакуумний пластинчасто-роторний насос містить циліндричний корпус з робочою порожниною, вхідний і вихідний штуцери, розміщений на валу ексцентрично циліндричному корпусу ротор з пластинами. Пластини виконані з вуглепластику на основі фенол-формальдегідного в'яжучого наповненого вуглецем волокна та розміщені в пазах ротора з можливістю переміщення. Пази зміщенні відносно осі обертання ротора і розташовані під прямим кутом відносно один одного. Насос додатково обладнано автоматизованою системою сервоконтролю частоти обертання ротора. UA 98053 U (12) UA 98053 U UA 98053 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, а саме до вакуумних насосів, переважно для доїльних установок. Відомий вакуумний ротаційно-пластинчастий насос (Патент SU № 945496, F04C18/34), що містить корпус з циліндричною робочою камерою, в якій розташовані ротор з пластинами. Недоліком є низька продуктивність і складність конструкції. Найбільш близьким по технічній суті і результату, що досягається, є вакуумний пластинчасто-роторний насос (Патент UA № 46831, F04C2/00), що містить циліндричний корпус з робочою порожниною, вхідний і вихідний штуцери, розміщений на валу ексцентрично циліндричному корпусу ротор з пластинами, які розміщені в пазах ротора з можливістю переміщення, пази зміщенні відносно осі обертання ротора і розташовані під прямим кутом відносно один одного, пластини виконані з вуглепластику на основі фенол-формальдегідного в'яжучого наповненого вуглецем волокна. Недоліком конструкції є значна споживана потужність. В основу корисної моделі поставлена задача зниження питомої енергоємності за рахунок оптимізації параметрів, що залежать від робочого вакууму і частоти обертання ротора. Поставлена задача вирішується тим, що насос обладнано автоматизованою системою сервоконтролю частоти обертання ротора. Загальними ознаками пристрою, що заявляється, та найближчого аналога є циліндричний корпус з робочою порожниною, вхідний і вихідний штуцери, розміщений на валу ексцентрично циліндричному корпусу ротор з пластинами, які розміщені в пазах ротора з можливістю переміщення, пази зміщенні відносно осі обертання ротора і розташовані під прямим кутом відносно один одного, пластини виконані з вуглепластику на основі фенол-формальдегідного в'яжучого наповненого вуглецем волокна. Відмінною ознакою пристрою, що заявляється, є те, що насос обладнано автоматизованою системою сервоконтролю частоти обертання ротора. На кресленні зображено схему вакуумного пластинчасто-роторного насоса, обладнаного системою сервоконтролю. Вакуумний пластинчасто-роторний насос містить циліндричний корпус 1 з робочою порожниною 2, вхідний штуцер 3, розміщений на валу 4 ексцентрично циліндричному корпусу 1 ротор 5 з пластинами 6, виготовленими із вуглепластику. Циліндричний корпус 1 має вихідний штуцер 7. Автоматизована система сервоконтролю складається з електропривода 9, частотного регулятора 10, датчика вакуумметричного тиску 11, датчика витрат повітря 12. Робота вакуумного пластинчасто-роторного насоса, обладнаного системою сервоконтролю, здійснюється наступним чином. При обертанні ротора 5, розміщеного на валу 4 і ексцентрично встановленого в циліндричному корпусі 1, між внутрішньою поверхнею останнього і зовнішньою поверхнею ротора 5 створюється робоча порожнина 2 у вигляді серпоподібного простору, поділеного пластинами 6 на камери змінного об'єму. У міру обертання ротора 5 пластини 6, виконані із вуглепластику, виходять з пазів, притискаючись до внутрішньої поверхні циліндричного корпусу 1 і входять в них. Таким чином об'єм кожної камери міняється від мінімуму до максимуму і знову до мінімуму, в результаті чого відбувається всмоктування повітря через вхідний штуцер 3 і його викид через вихідний штуцер 7, стиснення і нагнітання повітря з утворенням вакууму. Автоматизована система сервоконтролю ротаційного пластинчатого вакуумного насоса складається з ротаційного пластинчатого вакуумного насоса 8, електропривода 9, частотного регулятора 10, датчика вакуумметричного тиску 11, датчика витрат повітря 12. Перед включенням автоматизованої системи сервоконтролю ротаційного пластинчатого вакуумного насоса на частотному регуляторі 10 встановлюється номінальне значення вакуумметричного тиску Рn, яке необхідне підтримувати у молочно-вакуумній системі доїльної установки. Після включення автоматизованої системи сервоконтролю ротаційного пластинчатого вакуумного насоса частотний регулятор 10 відключає електропривід 9. На датчику вакуумметричного тиску 11 і датчику витрат повітря 12 зафіксовані відповідні значення 3 вакуумметричного тиску Р=0 кПа і витрат повітря Q=0 м /год. Дані про значення вакуумметричного тиску і витрат повітря з датчиків 11 і 12 надходять на частотний регулятор 10, який включає електропривід 9 і поступово підвищує частоту обертання n його вала. Електропривід 9 за допомогою механічної передачі приводить в дію ротаційний пластинчатий вакуумний насос 8, який створює вакуум в молочно-вакуумній системі. Далі відбувається вимір вакуумметричного тиску Р і витрат повітря Q датчика 11 і 12 відповідно. Отримані дані з датчиків 11 і 12 передаються на частотний регулятор 10. Якщо поточне значення вакуумметричного тиску Р більше ніж бажане Рn, то частотний регулятор 10 збільшує частоту обертання n вала електропривода 9, в противному випадку зменшує її. Із збільшенням 1 UA 98053 U 5 10 (зменшенням) частити обертання вала електропривода 9 збільшується (зменшується) частота обертання ротора ротаційного пластинчастого вакуумного насоса 8, що призводить до збільшення (зменшення) його продуктивності Q. Таким чином відбувається вирівнювання вакуумметричного тиску Р в молочно-вакуумній системі до бажаного значення Р n. Дані, які надходять з датчика витрат повітря 12, використовуються для сигналізації на частотному регуляторі 10 значення витрат повітря Q в молочно-вакуумній системі. Застосування запропонованого технічного рішення дозволить зменшити енерговитрати вакуумного насоса доїльної установки і стабілізувати вакуумметричний тиск в вакуумній системі. За наявними у авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Запропонована корисна модель може бути багаторазово відтворена і використана як вакуумний пластинчасто-роторний насос. Отже, корисна модель відповідає критерію "промислова застосованість". 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Вакуумний пластинчасто-роторний насос, що містить циліндричний корпус з робочою порожниною, вхідний і вихідний штуцери, розміщений на валу ексцентрично циліндричному корпусу ротор з пластинами, які розміщені в пазах ротора з можливістю переміщення, пази зміщенні відносно осі обертання ротора і розташовані під прямим кутом відносно один одного, пластини виконані з вуглепластику на основі фенол-формальдегідного в'яжучого наповненого вуглецем волокна, який відрізняється тим, що насос обладнано автоматизованою системою сервоконтролю частоти обертання ротора. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
