Вакуумний насос доїльної установки

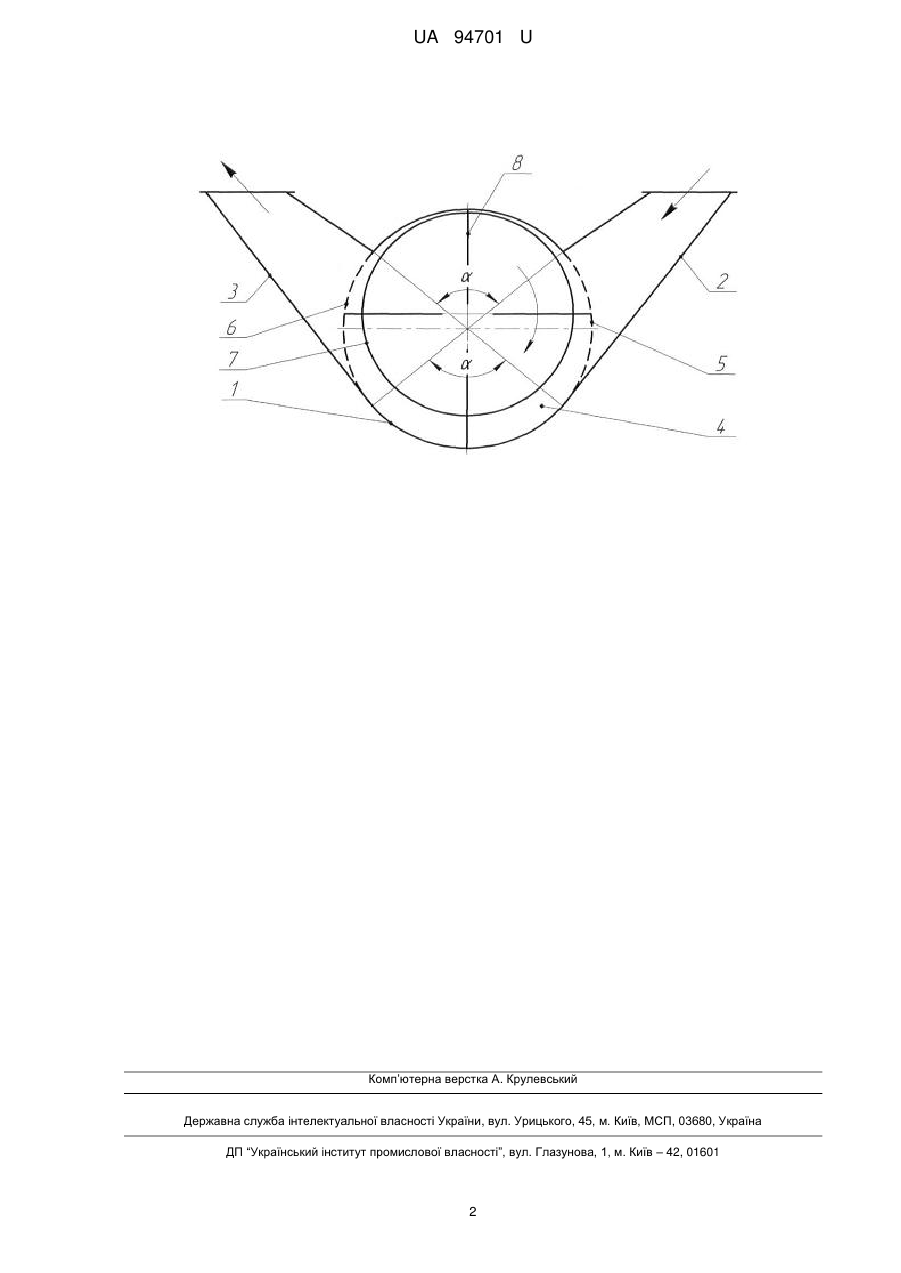

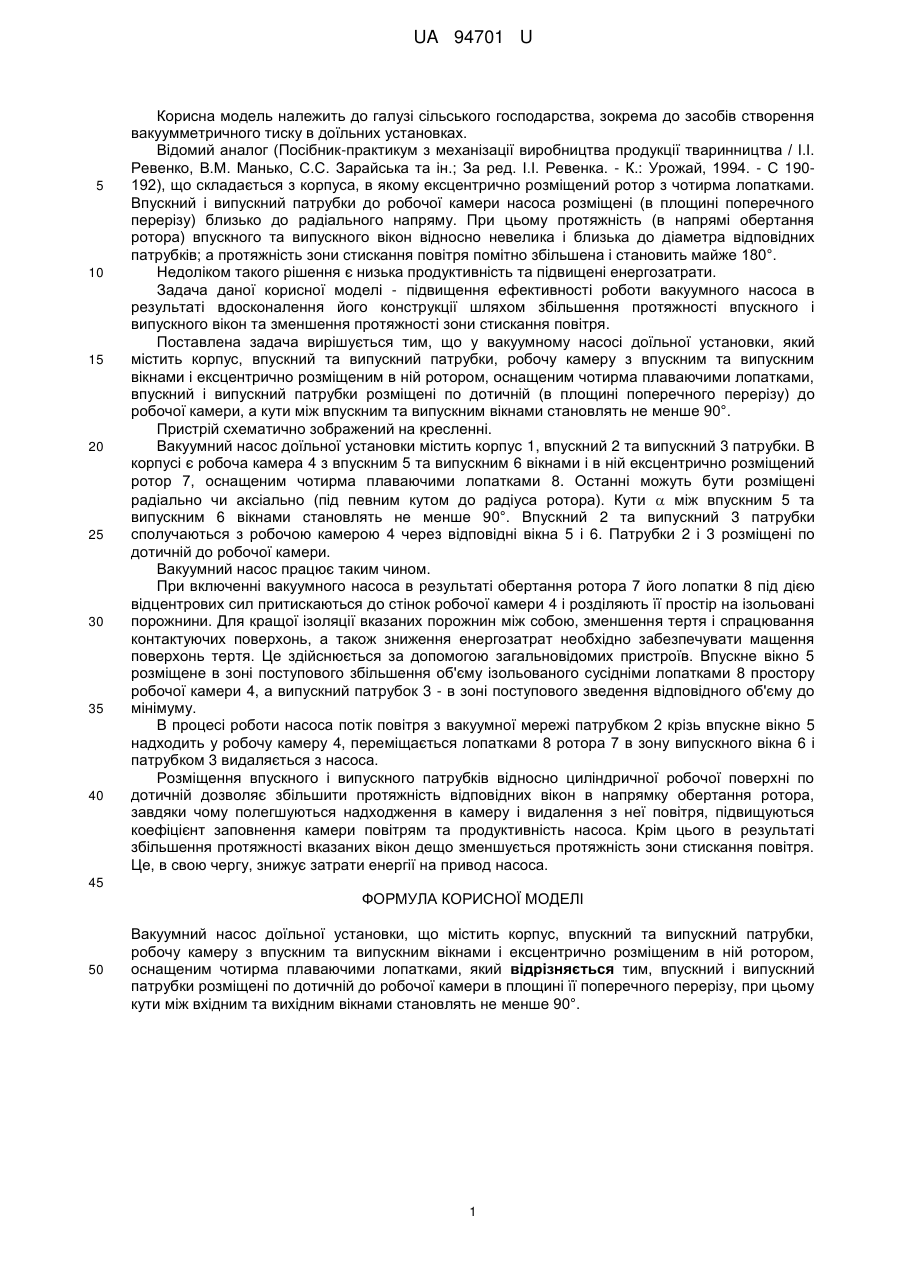

Реферат: UA 94701 U UA 94701 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі сільського господарства, зокрема до засобів створення вакуумметричного тиску в доїльних установках. Відомий аналог (Посібник-практикум з механізації виробництва продукції тваринництва / І.І. Ревенко, В.М. Манько, С.С. Зарайська та ін.; За ред. І.І. Ревенка. - К.: Урожай, 1994. - С 190192), що складається з корпуса, в якому ексцентрично розміщений ротор з чотирма лопатками. Впускний і випускний патрубки до робочої камери насоса розміщені (в площині поперечного перерізу) близько до радіального напряму. При цьому протяжність (в напрямі обертання ротора) впускного та випускного вікон відносно невелика і близька до діаметра відповідних патрубків; а протяжність зони стискання повітря помітно збільшена і становить майже 180°. Недоліком такого рішення є низька продуктивність та підвищені енергозатрати. Задача даної корисної моделі - підвищення ефективності роботи вакуумного насоса в результаті вдосконалення його конструкції шляхом збільшення протяжності впускного і випускного вікон та зменшення протяжності зони стискання повітря. Поставлена задача вирішується тим, що у вакуумному насосі доїльної установки, який містить корпус, впускний та випускний патрубки, робочу камеру з впускним та випускним вікнами і ексцентрично розміщеним в ній ротором, оснащеним чотирма плаваючими лопатками, впускний і випускний патрубки розміщені по дотичній (в площині поперечного перерізу) до робочої камери, а кути між впускним та випускним вікнами становлять не менше 90°. Пристрій схематично зображений на кресленні. Вакуумний насос доїльної установки містить корпус 1, впускний 2 та випускний 3 патрубки. В корпусі є робоча камера 4 з впускним 5 та випускним 6 вікнами і в ній ексцентрично розміщений ротор 7, оснащеним чотирма плаваючими лопатками 8. Останні можуть бути розміщені радіально чи аксіально (під певним кутом до радіуса ротора). Кути  між впускним 5 та випускним 6 вікнами становлять не менше 90°. Впускний 2 та випускний 3 патрубки сполучаються з робочою камерою 4 через відповідні вікна 5 і 6. Патрубки 2 і 3 розміщені по дотичній до робочої камери. Вакуумний насос працює таким чином. При включенні вакуумного насоса в результаті обертання ротора 7 його лопатки 8 під дією відцентрових сил притискаються до стінок робочої камери 4 і розділяють її простір на ізольовані порожнини. Для кращої ізоляції вказаних порожнин між собою, зменшення тертя і спрацювання контактуючих поверхонь, а також зниження енергозатрат необхідно забезпечувати мащення поверхонь тертя. Це здійснюється за допомогою загальновідомих пристроїв. Впускне вікно 5 розміщене в зоні поступового збільшення об'єму ізольованого сусідніми лопатками 8 простору робочої камери 4, а випускний патрубок 3 - в зоні поступового зведення відповідного об'єму до мінімуму. В процесі роботи насоса потік повітря з вакуумної мережі патрубком 2 крізь впускне вікно 5 надходить у робочу камеру 4, переміщається лопатками 8 ротора 7 в зону випускного вікна 6 і патрубком 3 видаляється з насоса. Розміщення впускного і випускного патрубків відносно циліндричної робочої поверхні по дотичній дозволяє збільшити протяжність відповідних вікон в напрямку обертання ротора, завдяки чому полегшуються надходження в камеру і видалення з неї повітря, підвищуються коефіцієнт заповнення камери повітрям та продуктивність насоса. Крім цього в результаті збільшення протяжності вказаних вікон дещо зменшується протяжність зони стискання повітря. Це, в свою чергу, знижує затрати енергії на привод насоса. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Вакуумний насос доїльної установки, що містить корпус, впускний та випускний патрубки, робочу камеру з впускним та випускним вікнами і ексцентрично розміщеним в ній ротором, оснащеним чотирма плаваючими лопатками, який відрізняється тим, впускний і випускний патрубки розміщені по дотичній до робочої камери в площині її поперечного перерізу, при цьому кути між вхідним та вихідним вікнами становлять не менше 90°. 1 UA 94701 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
