Еталонна антена для виміру діючої висоти антени рухомого об’єкту

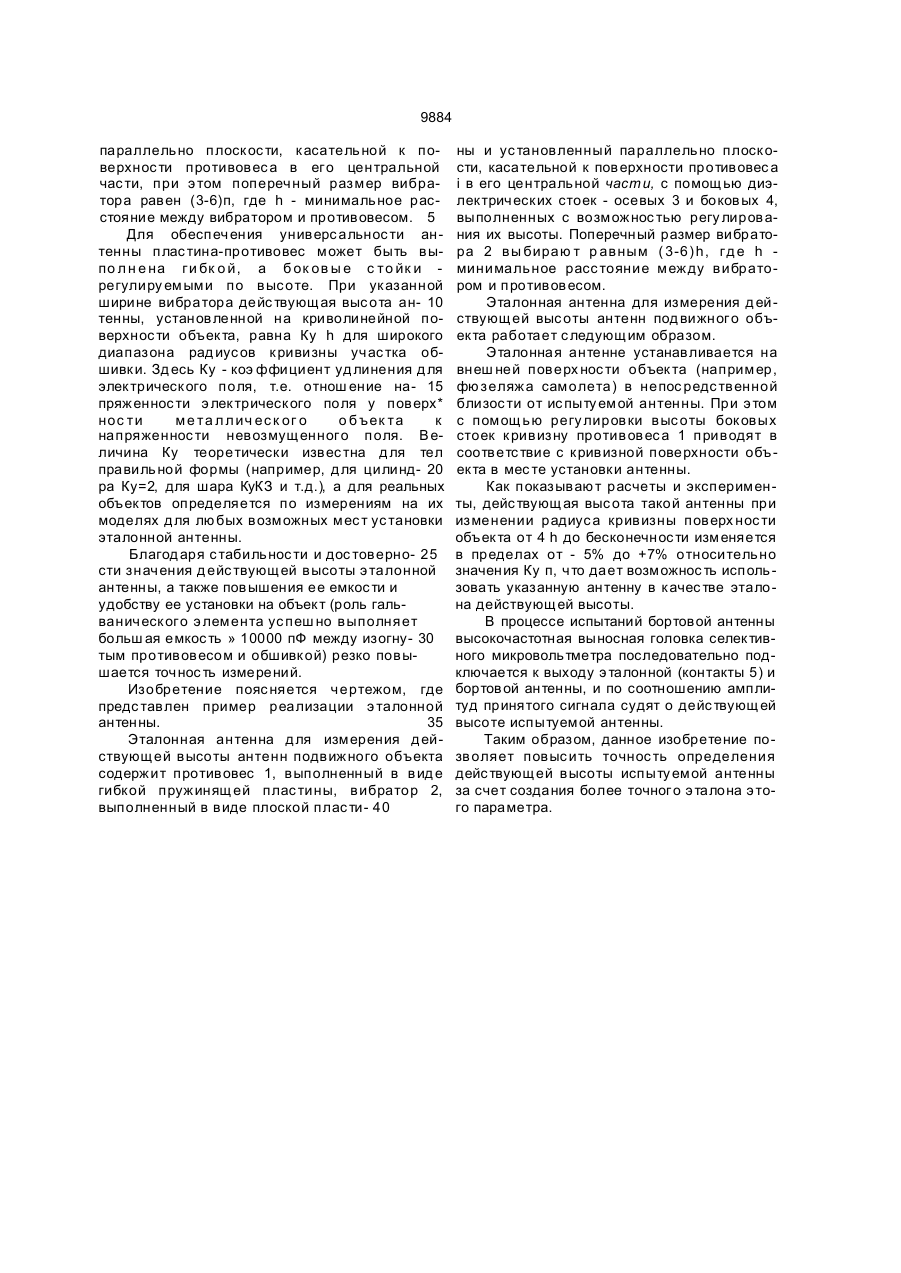

1. Эталонная антенна для измерения действующей высоты антенны подвижного объекта, содержащая вибратор и противо вес, о т л и ч а ю щ а я с я тем, что вибратор и противовес выполнены в виде проводящих пластин, противовес изогнут пэ форме поверхности подвижного объекта в месте установки эталонной антенны, а вибратор выполнен плоским и установлен над противовесом с помощью диэлектрических стоек параллельно плоскости, касательной к поверхности противовеса в его центральной части, при этом поперечный размер вибратора равен (3-6)п, где h - минимальное расстояние между вибратором и противовесом. 2. Эталонная антенна по п. ^отличаю щ а я с я тем, что противовес выполнен гибким, а боковые диэлектрические стойки выполнены с возможностью изменения их длины. Изобретение относится к технике антенных измерений, а именно, измерений действующей высоты средневолновых, длинноволновых и сверхдлинноволновых антенн, установленных на подвижных объектах, преимущественно на летательных аппаратах. Известна эталонная антенна, у которой вибратором является вертикальный штырь высотой 1 м, а в качестве противовеса служит плоская заземленная поверхность, Недостатками известной эталонной антенны являются неопределенность ее действующей высоты, обусловленная пространственной неоднородностью электрического поля, зависящей от места установки антенны, а также малая емкость ( «10 пФ) эталонной антенны по сравнению с емкостью бортовых антенн, что приводит к снижению точности измерений действующей высоты бортовых антенн. Техническая задача, на решение которой направлено изобретение, состоит в повышении точности измерения действующей высоты за счет повышения емкости эталонной антенны, облегчения ее установки на объект вблизи исследуемых антенн и обеспечения достоверности и стабильности ее действующей высоты. Для достижения указанного технического эффекта в эталонной антенне, содержащей вибратор и противовес, вибратор и противовес выполнены в виде проводящих пластин, противовес изогнут по форме поверхности подвижного объекта в месте установки эталонной антенны, а вибратор выполнен плоским и установлен над противовесом с помощью диэлектрических стоек с > 00 00 о 9884 параллельно плоскос ти, касательной к поверхнос ти противовес а в его центральной час ти, при э том поперечный размер вибратора равен (3-6)п, где h - минимальное расстояние между вибратором и противовесом. 5 Для обеспечения универс альнос ти антенны плас тина-противовес может быть выпо л н е на ги бк о й, а б ок ов ы е с то йк и регулиру емыми по выс оте. При указанной ширине вибратора дейс твующая выс ота ан- 10 тенны, установленной на криволинейной поверхнос ти объекта, равна Ку h для широкого диапазона рад иус ов кривизны учас тка обшивки. Зд есь Ку - коэ ффициент уд линения д ля электрического поля, т.е. отнош ение на- 15 пряженнос ти э лектрического поля у поверх* нос ти ме та л л ич ес к ог о о б ъек та к напряженнос ти невозмущенного поля. В еличина Ку теоретически извес тна д ля тел правильной формы (например, д ля цилинд- 20 ра Ку=2, для шара КуКЗ и т.д.), а для реальных объектов определяется по измерениям на их моделях д ля любых возможных мес т ус тановки эталонной антенны. Благод аря с табильнос ти и дос товерно- 25 сти значения д ейс твующей высоты э талонной антенны, а также повышения ее емкос ти и удобству ее установки на объек т (роль гальванического э лемента ус пеш но выполняет больш ая емкос ть » 10000 пФ между изогну- 30 тым противовесом и обшивкой) резко повышается точнос ть измерений. Изобретение пояс няется чертежом, где предс тавлен пример реализации э талонной антенны. 35 Эталонная антенна д ля измерения д ействующей высоты антенн подвижного объекта содержит противовес 1, выполненный в вид е гибкой пружинящ ей плас тины, вибратор 2, выполненный в виде плоской плас ти- 40 ны и ус тановленный параллельно плоскости, касательной к поверхности противовес а і в его центральной части, с помощ ью диэлектрических стоек - осевых 3 и боковых 4, выполненных с возможнос тью регу лирования их высоты. Поперечный размер вибратора 2 вы бираю т р авным ( 3-6) h, гд е h минимальное расс тояние между вибратором и противовесом. Эталонная антенна для измерения д ействующей выс оты антенн под вижного объекта работает с ледующим образом. Эталонная антенне устанавливается на внеш ней поверх нос ти объек та (например, фюзеляжа самолета) в непос редс твенной близос ти от ис пыту емой антенны. При э том с помощью регу лировки выс оты боковых стоек кривизну противовес а 1 приводят в соответс твие с кривизной поверхности объекта в мес те установки антенны. Как показывают расчеты и эксперименты, дейс твующая выс ота такой антенны при изменении радиус а кривизны поверх нос ти объекта от 4 h до бесконечнос ти изменяется в пределах от - 5% до +7% относительно значения Ку п, что дает возможнос ть исполь зовать указанную антенну в качес тве эталона действующей высоты. В процессе испытаний бортовой антенны высокочастотная выносная головка селективного микровольтметра последовательно подключается к выходу э талонной (контакты 5) и бортовой антенны, и по соотношению амплитуд принятого сигнала судят о дейс твующей высоте испытуемой антенны. Таким образом, данное изобретение позволяет повыс ить точнос ть определения дейс твующей высоты испыту емой антенны за счет создания более точного э талона э того параметра. t?886 9884 Упорядник А. Розетський Замовлення 4556 Техред М.Моргентал Коректор О. Кравцова Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл„ 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
