Система ефективного пожежогасіння

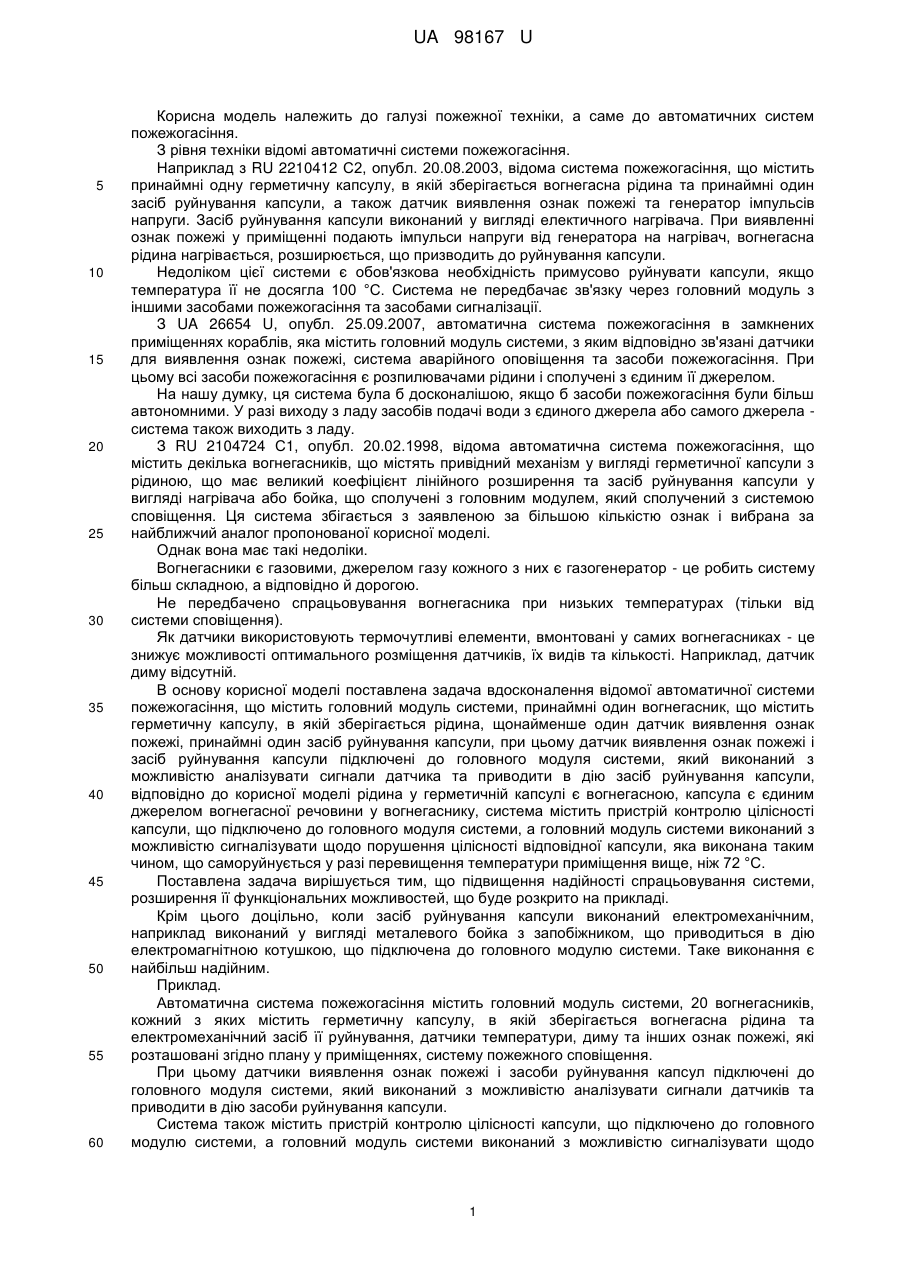

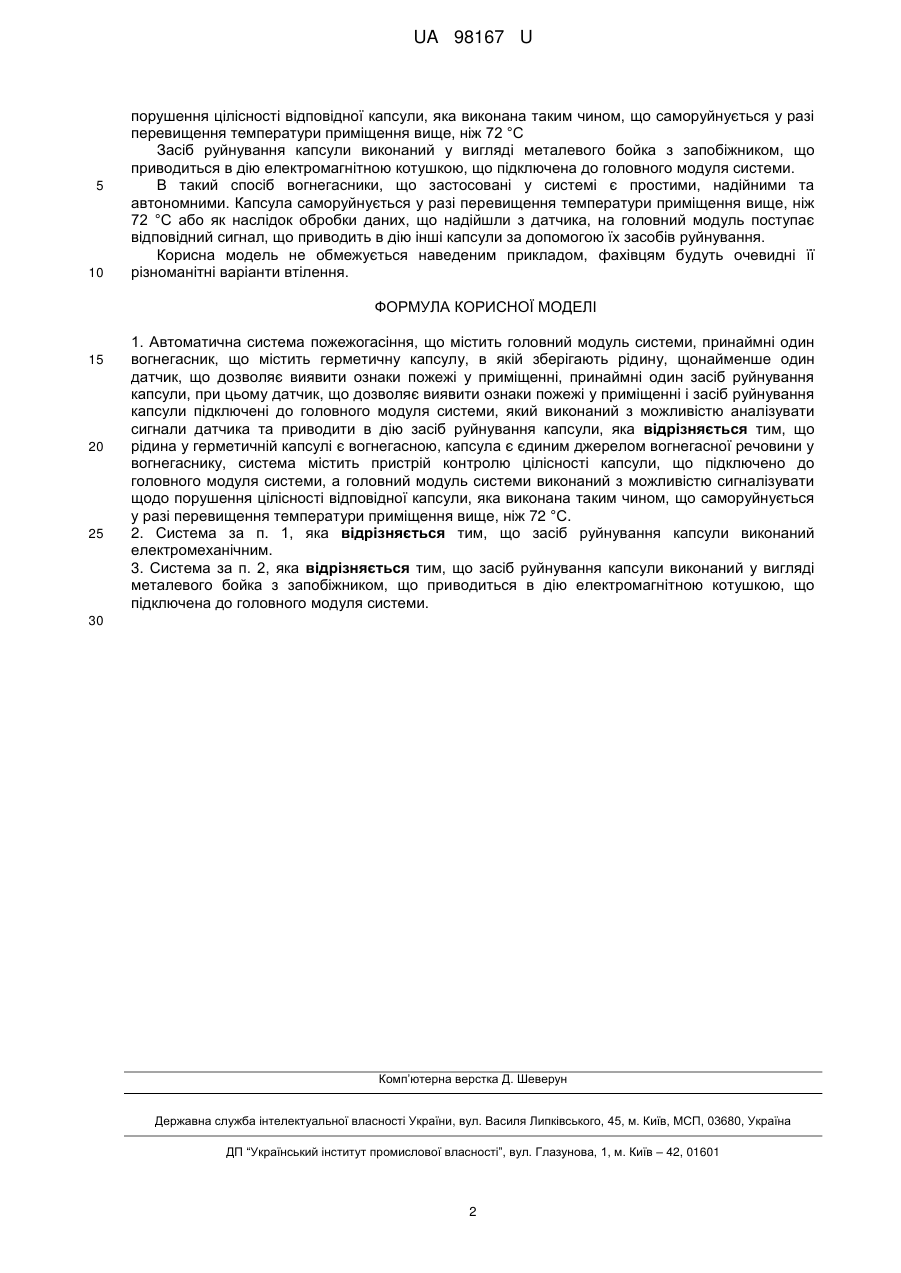

Реферат: UA 98167 U UA 98167 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі пожежної техніки, а саме до автоматичних систем пожежогасіння. З рівня техніки відомі автоматичні системи пожежогасіння. Наприклад з RU 2210412 С2, опубл. 20.08.2003, відома система пожежогасіння, що містить принаймні одну герметичну капсулу, в якій зберігається вогнегасна рідина та принаймні один засіб руйнування капсули, а також датчик виявлення ознак пожежі та генератор імпульсів напруги. Засіб руйнування капсули виконаний у вигляді електичного нагрівача. При виявленні ознак пожежі у приміщенні подають імпульси напруги від генератора на нагрівач, вогнегасна рідина нагрівається, розширюється, що призводить до руйнування капсули. Недоліком цієї системи є обов'язкова необхідність примусово руйнувати капсули, якщо температура її не досягла 100 °С. Система не передбачає зв'язку через головний модуль з іншими засобами пожежогасіння та засобами сигналізації. З UA 26654 U, опубл. 25.09.2007, автоматична система пожежогасіння в замкнених приміщеннях кораблів, яка містить головний модуль системи, з яким відповідно зв'язані датчики для виявлення ознак пожежі, система аварійного оповіщення та засоби пожежогасіння. При цьому всі засоби пожежогасіння є розпилювачами рідини і сполучені з єдиним її джерелом. На нашу думку, ця система була б досконалішою, якщо б засоби пожежогасіння були більш автономними. У разі виходу з ладу засобів подачі води з єдиного джерела або самого джерела система також виходить з ладу. З RU 2104724 С1, опубл. 20.02.1998, відома автоматична система пожежогасіння, що містить декілька вогнегасників, що містять привідний механізм у вигляді герметичної капсули з рідиною, що має великий коефіцієнт лінійного розширення та засіб руйнування капсули у вигляді нагрівача або бойка, що сполучені з головним модулем, який сполучений з системою сповіщення. Ця система збігається з заявленою за більшою кількістю ознак і вибрана за найближчий аналог пропонованої корисної моделі. Однак вона має такі недоліки. Вогнегасники є газовими, джерелом газу кожного з них є газогенератор - це робить систему більш складною, а відповідно й дорогою. Не передбачено спрацьовування вогнегасника при низьких температурах (тільки від системи сповіщення). Як датчики використовують термочутливі елементи, вмонтовані у самих вогнегасниках - це знижує можливості оптимального розміщення датчиків, їх видів та кількості. Наприклад, датчик диму відсутній. В основу корисної моделі поставлена задача вдосконалення відомої автоматичної системи пожежогасіння, що містить головний модуль системи, принаймні один вогнегасник, що містить герметичну капсулу, в якій зберігається рідина, щонайменше один датчик виявлення ознак пожежі, принаймні один засіб руйнування капсули, при цьому датчик виявлення ознак пожежі і засіб руйнування капсули підключені до головного модуля системи, який виконаний з можливістю аналізувати сигнали датчика та приводити в дію засіб руйнування капсули, відповідно до корисної моделі рідина у герметичній капсулі є вогнегасною, капсула є єдиним джерелом вогнегасної речовини у вогнегаснику, система містить пристрій контролю цілісності капсули, що підключено до головного модуля системи, а головний модуль системи виконаний з можливістю сигналізувати щодо порушення цілісності відповідної капсули, яка виконана таким чином, що саморуйнується у разі перевищення температури приміщення вище, ніж 72 °С. Поставлена задача вирішується тим, що підвищення надійності спрацьовування системи, розширення її функціональних можливостей, що буде розкрито на прикладі. Крім цього доцільно, коли засіб руйнування капсули виконаний електромеханічним, наприклад виконаний у вигляді металевого бойка з запобіжником, що приводиться в дію електромагнітною котушкою, що підключена до головного модулю системи. Таке виконання є найбільш надійним. Приклад. Автоматична система пожежогасіння містить головний модуль системи, 20 вогнегасників, кожний з яких містить герметичну капсулу, в якій зберігається вогнегасна рідина та електромеханічний засіб її руйнування, датчики температури, диму та інших ознак пожежі, які розташовані згідно плану у приміщеннях, систему пожежного сповіщення. При цьому датчики виявлення ознак пожежі і засоби руйнування капсул підключені до головного модуля системи, який виконаний з можливістю аналізувати сигнали датчиків та приводити в дію засоби руйнування капсули. Система також містить пристрій контролю цілісності капсули, що підключено до головного модулю системи, а головний модуль системи виконаний з можливістю сигналізувати щодо 1 UA 98167 U 5 10 порушення цілісності відповідної капсули, яка виконана таким чином, що саморуйнується у разі перевищення температури приміщення вище, ніж 72 °С Засіб руйнування капсули виконаний у вигляді металевого бойка з запобіжником, що приводиться в дію електромагнітною котушкою, що підключена до головного модуля системи. В такий спосіб вогнегасники, що застосовані у системі є простими, надійними та автономними. Капсула саморуйнується у разі перевищення температури приміщення вище, ніж 72 °С або як наслідок обробки даних, що надійшли з датчика, на головний модуль поступає відповідний сигнал, що приводить в дію інші капсули за допомогою їх засобів руйнування. Корисна модель не обмежується наведеним прикладом, фахівцям будуть очевидні її різноманітні варіанти втілення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 1. Автоматична система пожежогасіння, що містить головний модуль системи, принаймні один вогнегасник, що містить герметичну капсулу, в якій зберігають рідину, щонайменше один датчик, що дозволяє виявити ознаки пожежі у приміщенні, принаймні один засіб руйнування капсули, при цьому датчик, що дозволяє виявити ознаки пожежі у приміщенні і засіб руйнування капсули підключені до головного модуля системи, який виконаний з можливістю аналізувати сигнали датчика та приводити в дію засіб руйнування капсули, яка відрізняється тим, що рідина у герметичній капсулі є вогнегасною, капсула є єдиним джерелом вогнегасної речовини у вогнегаснику, система містить пристрій контролю цілісності капсули, що підключено до головного модуля системи, а головний модуль системи виконаний з можливістю сигналізувати щодо порушення цілісності відповідної капсули, яка виконана таким чином, що саморуйнується у разі перевищення температури приміщення вище, ніж 72 °С. 2. Система за п. 1, яка відрізняється тим, що засіб руйнування капсули виконаний електромеханічним. 3. Система за п. 2, яка відрізняється тим, що засіб руйнування капсули виконаний у вигляді металевого бойка з запобіжником, що приводиться в дію електромагнітною котушкою, що підключена до головного модуля системи. 30 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
