Тренажер для відпрацювання навичок пожежогасіння

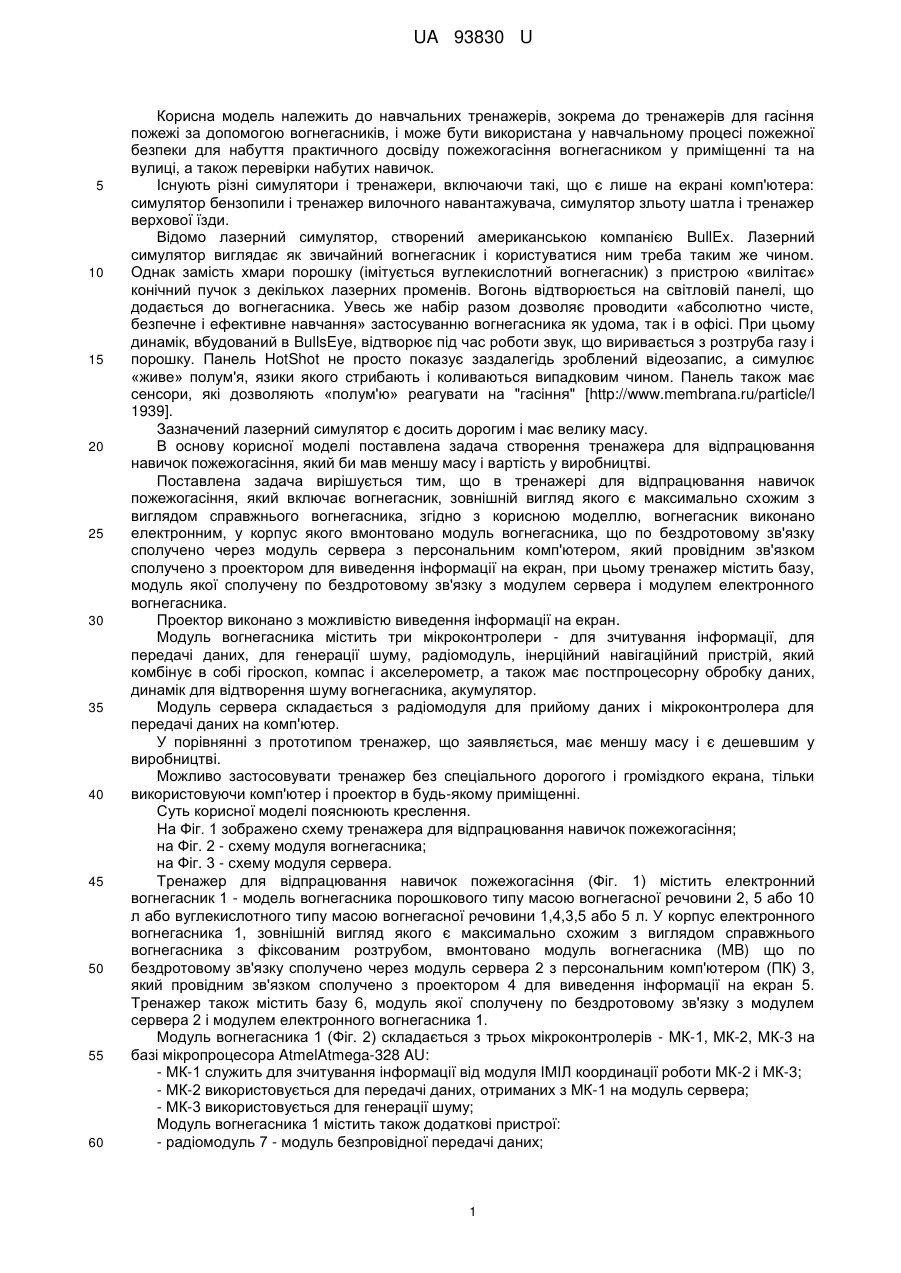

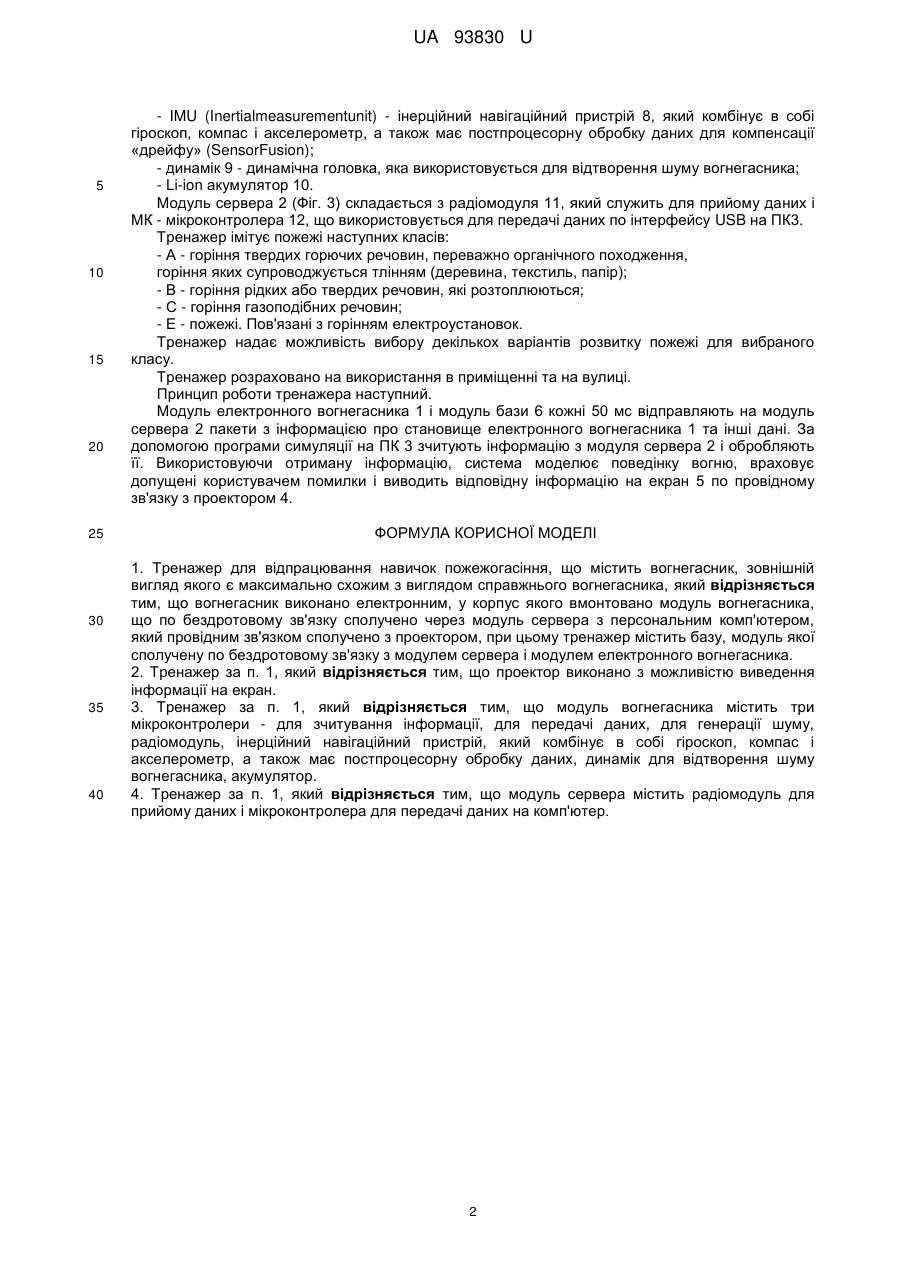

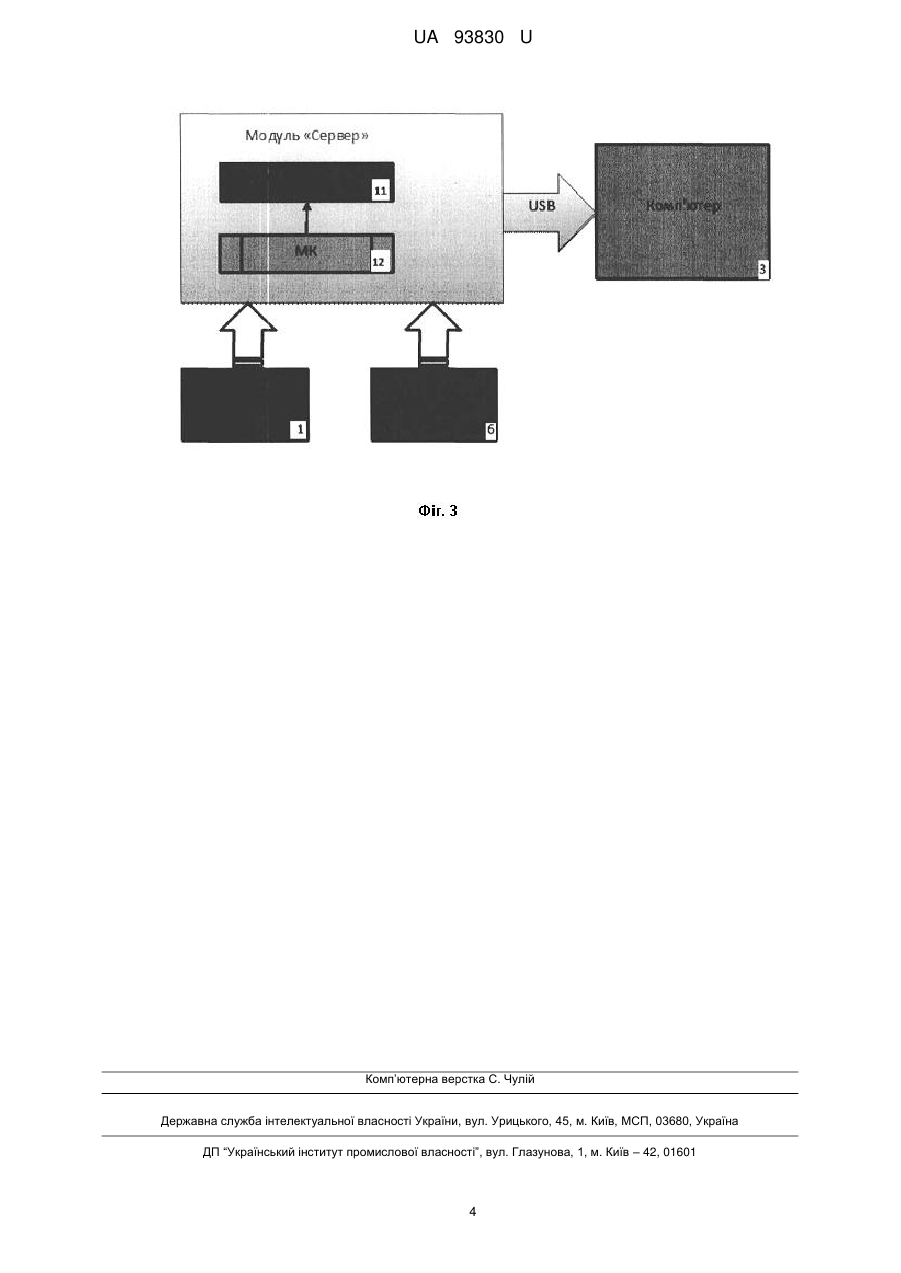

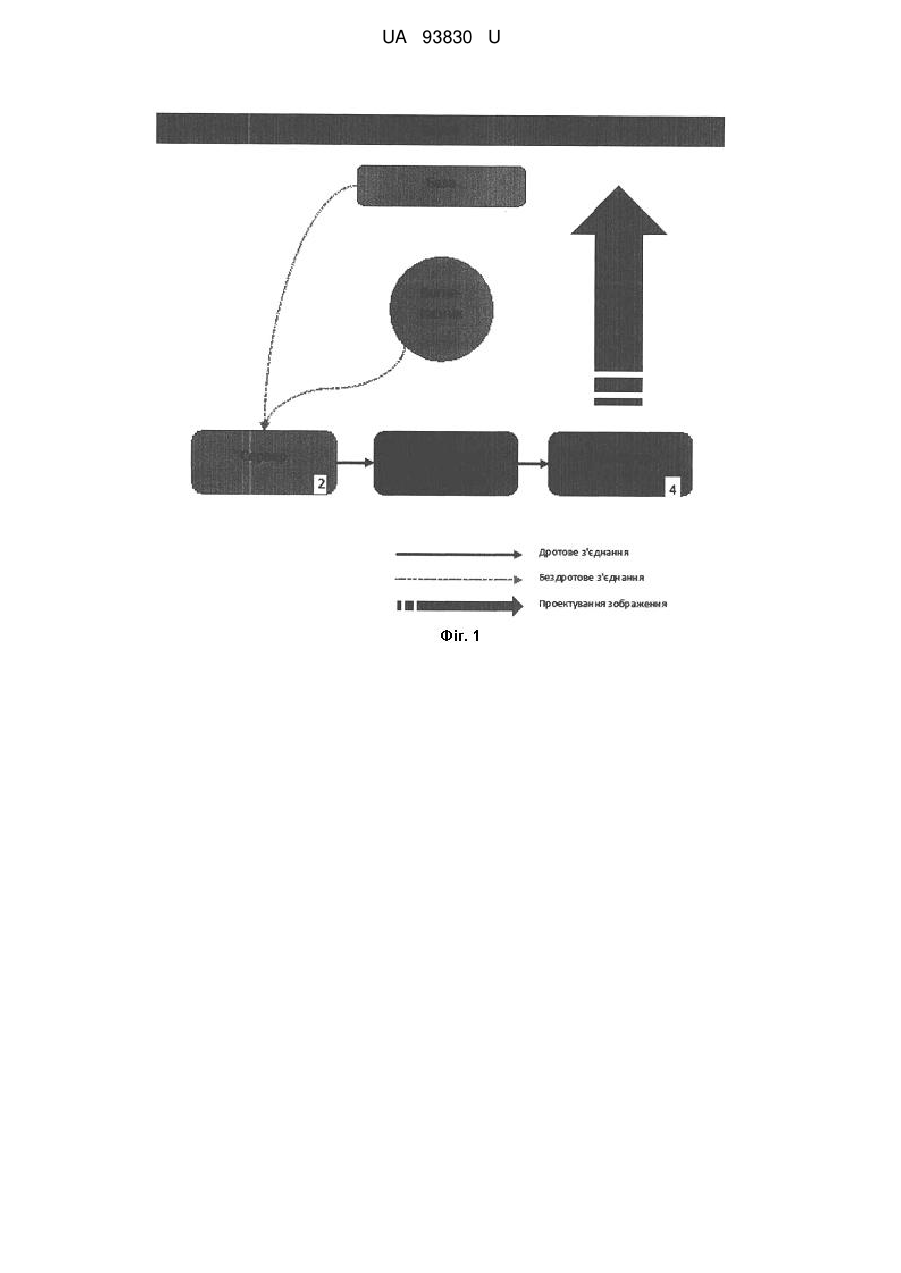

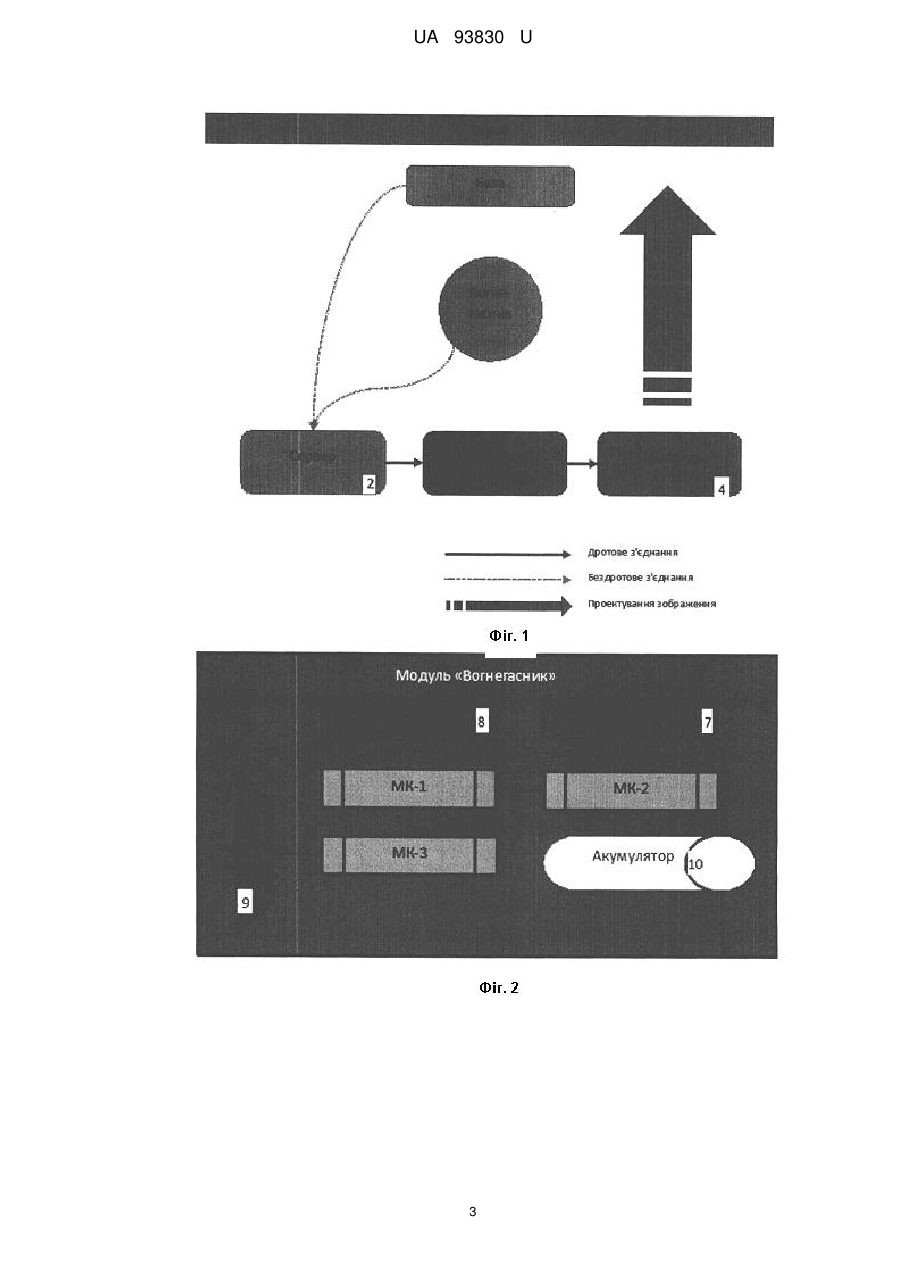

Реферат: Тренажер для відпрацювання навичок пожежогасіння містить вогнегасник, зовнішній вигляд якого є максимально схожим з виглядом справжнього вогнегасника. Вогнегасник виконано електронним, у корпус якого вмонтовано модуль вогнегасника, що по бездротовому зв'язку сполучено через модуль сервера з персональним комп'ютером, який провідним зв'язком сполучено з проектором. Тренажер містить базу, модуль якої сполучену по бездротовому зв'язку з модулем сервера і модулем електронного вогнегасника. UA 93830 U (54) ТРЕНАЖЕР ДЛЯ ВІДПРАЦЮВАННЯ НАВИЧОК ПОЖЕЖОГАСІННЯ UA 93830 U UA 93830 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до навчальних тренажерів, зокрема до тренажерів для гасіння пожежі за допомогою вогнегасників, і може бути використана у навчальному процесі пожежної безпеки для набуття практичного досвіду пожежогасіння вогнегасником у приміщенні та на вулиці, а також перевірки набутих навичок. Існують різні симулятори і тренажери, включаючи такі, що є лише на екрані комп'ютера: симулятор бензопили і тренажер вилочного навантажувача, симулятор зльоту шатла і тренажер верхової їзди. Відомо лазерний симулятор, створений американською компанією BullEx. Лазерний симулятор виглядає як звичайний вогнегасник і користуватися ним треба таким же чином. Однак замість хмари порошку (імітується вуглекислотний вогнегасник) з пристрою «вилітає» конічний пучок з декількох лазерних променів. Вогонь відтворюється на світловій панелі, що додається до вогнегасника. Увесь же набір разом дозволяє проводити «абсолютно чисте, безпечне і ефективне навчання» застосуванню вогнегасника як удома, так і в офісі. При цьому динамік, вбудований в BullsEye, відтворює під час роботи звук, що виривається з розтруба газу і порошку. Панель HotShot не просто показує заздалегідь зроблений відеозапис, а симулює «живе» полум'я, язики якого стрибають і коливаються випадковим чином. Панель також має сенсори, які дозволяють «полум'ю» реагувати на "гасіння" [http://www.membrana.ru/particle/l 1939]. Зазначений лазерний симулятор є досить дорогим і має велику масу. В основу корисної моделі поставлена задача створення тренажера для відпрацювання навичок пожежогасіння, який би мав меншу масу і вартість у виробництві. Поставлена задача вирішується тим, що в тренажері для відпрацювання навичок пожежогасіння, який включає вогнегасник, зовнішній вигляд якого є максимально схожим з виглядом справжнього вогнегасника, згідно з корисною моделлю, вогнегасник виконано електронним, у корпус якого вмонтовано модуль вогнегасника, що по бездротовому зв'язку сполучено через модуль сервера з персональним комп'ютером, який провідним зв'язком сполучено з проектором для виведення інформації на екран, при цьому тренажер містить базу, модуль якої сполучену по бездротовому зв'язку з модулем сервера і модулем електронного вогнегасника. Проектор виконано з можливістю виведення інформації на екран. Модуль вогнегасника містить три мікроконтролери - для зчитування інформації, для передачі даних, для генерації шуму, радіомодуль, інерційний навігаційний пристрій, який комбінує в собі гіроскоп, компас і акселерометр, а також має постпроцесорну обробку даних, динамік для відтворення шуму вогнегасника, акумулятор. Модуль сервера складається з радіомодуля для прийому даних і мікроконтролера для передачі даних на комп'ютер. У порівнянні з прототипом тренажер, що заявляється, має меншу масу і є дешевшим у виробництві. Можливо застосовувати тренажер без спеціального дорогого і громіздкого екрана, тільки використовуючи комп'ютер і проектор в будь-якому приміщенні. Суть корисної моделі пояснюють креслення. На Фіг. 1 зображено схему тренажера для відпрацювання навичок пожежогасіння; на Фіг. 2 - схему модуля вогнегасника; на Фіг. 3 - схему модуля сервера. Тренажер для відпрацювання навичок пожежогасіння (Фіг. 1) містить електронний вогнегасник 1 - модель вогнегасника порошкового типу масою вогнегасної речовини 2, 5 або 10 л або вуглекислотного типу масою вогнегасної речовини 1,4,3,5 або 5 л. У корпус електронного вогнегасника 1, зовнішній вигляд якого є максимально схожим з виглядом справжнього вогнегасника з фіксованим розтрубом, вмонтовано модуль вогнегасника (MB) що по бездротовому зв'язку сполучено через модуль сервера 2 з персональним комп'ютером (ПК) 3, який провідним зв'язком сполучено з проектором 4 для виведення інформації на екран 5. Тренажер також містить базу 6, модуль якої сполучену по бездротовому зв'язку з модулем сервера 2 і модулем електронного вогнегасника 1. Модуль вогнегасника 1 (Фіг. 2) складається з трьох мікроконтролерів - МК-1, МК-2, МК-3 на базі мікропроцесора AtmelAtmega-328 AU: - МК-1 служить для зчитування інформації від модуля ІМІЛ координації роботи МК-2 і МК-3; - МК-2 використовується для передачі даних, отриманих з МК-1 на модуль сервера; - МК-3 використовується для генерації шуму; Модуль вогнегасника 1 містить також додаткові пристрої: - радіомодуль 7 - модуль безпровідної передачі даних; 1 UA 93830 U 5 10 15 20 25 30 35 40 - IMU (Inertialmeasurementunit) - інерційний навігаційний пристрій 8, який комбінує в собі гіроскоп, компас і акселерометр, а також має постпроцесорну обробку даних для компенсації «дрейфу» (SensorFusion); - динамік 9 - динамічна головка, яка використовується для відтворення шуму вогнегасника; - Li-ion акумулятор 10. Модуль сервера 2 (Фіг. 3) складається з радіомодуля 11, який служить для прийому даних і МК - мікроконтролера 12, що використовується для передачі даних по інтерфейсу USB на ПК3. Тренажер імітує пожежі наступних класів: - А - горіння твердих горючих речовин, переважно органічного походження, горіння яких супроводжується тлінням (деревина, текстиль, папір); - В - горіння рідких або твердих речовин, які розтоплюються; - С - горіння газоподібних речовин; - Ε - пожежі. Пов'язані з горінням електроустановок. Тренажер надає можливість вибору декількох варіантів розвитку пожежі для вибраного класу. Тренажер розраховано на використання в приміщенні та на вулиці. Принцип роботи тренажера наступний. Модуль електронного вогнегасника 1 і модуль бази 6 кожні 50 мс відправляють на модуль сервера 2 пакети з інформацією про становище електронного вогнегасника 1 та інші дані. За допомогою програми симуляції на ПК 3 зчитують інформацію з модуля сервера 2 і обробляють її. Використовуючи отриману інформацію, система моделює поведінку вогню, враховує допущені користувачем помилки і виводить відповідну інформацію на екран 5 по провідному зв'язку з проектором 4. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Тренажер для відпрацювання навичок пожежогасіння, що містить вогнегасник, зовнішній вигляд якого є максимально схожим з виглядом справжнього вогнегасника, який відрізняється тим, що вогнегасник виконано електронним, у корпус якого вмонтовано модуль вогнегасника, що по бездротовому зв'язку сполучено через модуль сервера з персональним комп'ютером, який провідним зв'язком сполучено з проектором, при цьому тренажер містить базу, модуль якої сполучену по бездротовому зв'язку з модулем сервера і модулем електронного вогнегасника. 2. Тренажер за п. 1, який відрізняється тим, що проектор виконано з можливістю виведення інформації на екран. 3. Тренажер за п. 1, який відрізняється тим, що модуль вогнегасника містить три мікроконтролери - для зчитування інформації, для передачі даних, для генерації шуму, радіомодуль, інерційний навігаційний пристрій, який комбінує в собі гіроскоп, компас і акселерометр, а також має постпроцесорну обробку даних, динамік для відтворення шуму вогнегасника, акумулятор. 4. Тренажер за п. 1, який відрізняється тим, що модуль сервера містить радіомодуль для прийому даних і мікроконтролера для передачі даних на комп'ютер. 2 UA 93830 U 3 UA 93830 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
