Модуль газового пожежогасіння подвійного напрямку дії

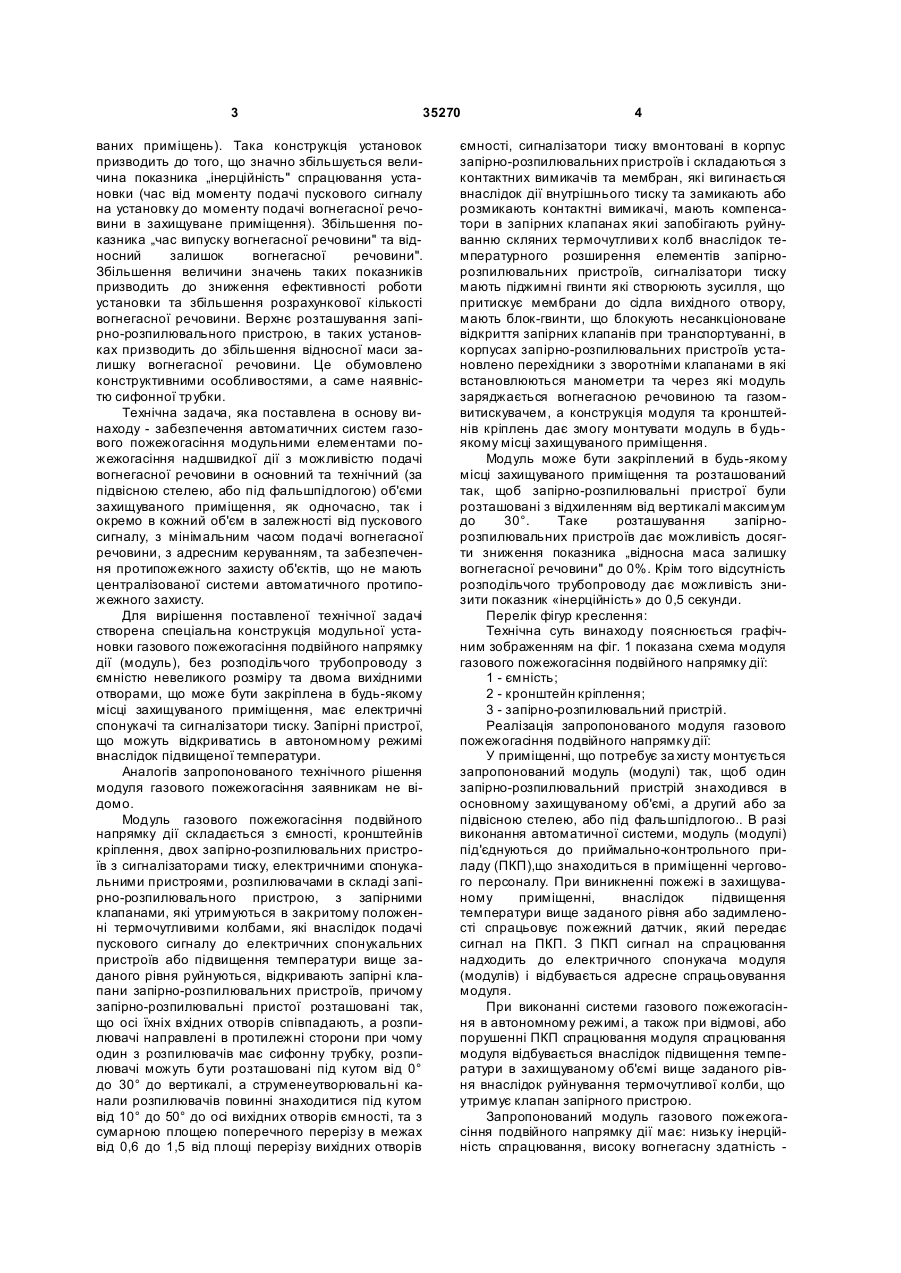

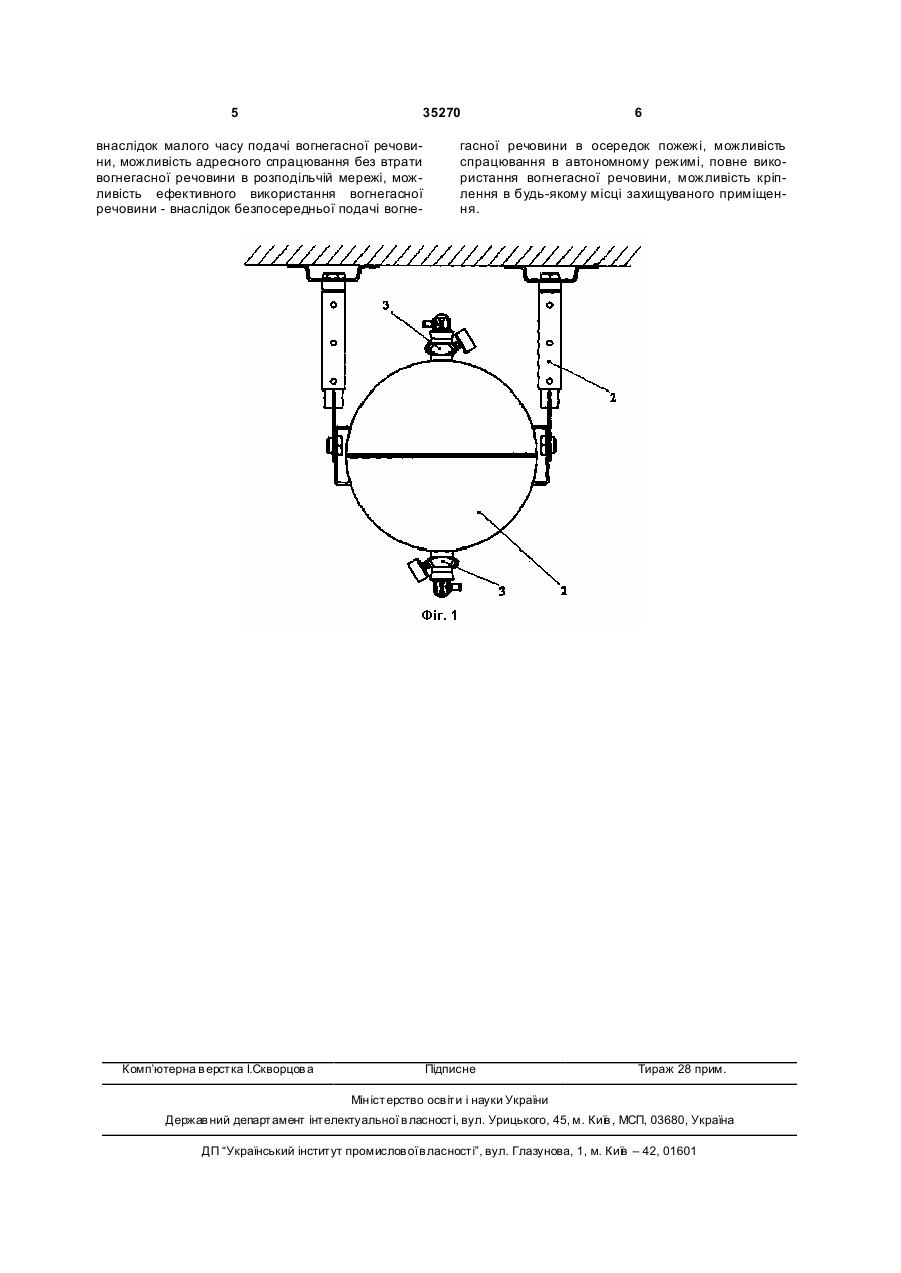

Модуль газового пожежогасіння подвійного напрямку дії, що складається з ємності, кронштейнів кріплення, двох запірно-розпилювальних пристроїв з сигналізаторами тиску, електричними спонукальними пристроями, розпилювачами в складі запірно-розпилювального пристрою, з запірними клапанами, які утримуються в закритому положенні термочутливими колбами, які внаслідок подачі пускового сигналу до електричних спонукальних пристроїв або підвищення температури вище заданого рівня руйнуються, відкривають запірні клапани запірно-розпилювальних пристроїв, причому запірно-розпилювальні пристрої розташовані так, що осі їхніх вхідних отворів співпадають, а розпилювачі направлені в протилежні сторони, причому один з розпилювачів має сифонну трубку, розпи U 2 35270 1 3 35270 ваних приміщень). Така конструкція установок призводить до того, що значно збільшується величина показника „інерційність" спрацювання установки (час від моменту подачі пускового сигналу на установку до моменту подачі вогнегасної речовини в захищуване приміщення). Збільшення показника „час випуску вогнегасної речовини" та відносний залишок вогнегасної речовини". Збільшення величини значень таких показників призводить до зниження ефективності роботи установки та збільшення розрахункової кількості вогнегасної речовини. Верхнє розташування запірно-розпилювального пристрою, в таких установках призводить до збільшення відносної маси залишку вогнегасної речовини. Це обумовлено конструктивними особливостями, а саме наявністю сифонної трубки. Технічна задача, яка поставлена в основу винаходу - забезпечення автоматичних систем газового пожежогасіння модульними елементами пожежогасіння надшвидкої дії з можливістю подачі вогнегасної речовини в основний та технічний (за підвісною стелею, або під фальшпідлогою) об'єми захищуваного приміщення, як одночасно, так і окремо в кожний об'єм в залежності від пускового сигналу, з мінімальним часом подачі вогнегасної речовини, з адресним керуванням, та забезпечення протипожежного захисту об'єктів, що не мають централізованої системи автоматичного протипожежного захисту. Для вирішення поставленої технічної задачі створена спеціальна конструкція модульної установки газового пожежогасіння подвійного напрямку дії (модуль), без розподільчого трубопроводу з ємністю невеликого розміру та двома вихідними отворами, що може бути закріплена в будь-якому місці захищуваного приміщення, має електричні спонукачі та сигналізатори тиску. Запірні пристрої, що можуть відкриватись в автономному режимі внаслідок підвищеної температури. Аналогів запропонованого технічного рішення модуля газового пожежогасіння заявникам не відомо. Модуль газового пожежогасіння подвійного напрямку дії складається з ємності, кронштейнів кріплення, двох запірно-розпилювальних пристроїв з сигналізаторами тиску, електричними спонукальними пристроями, розпилювачами в складі запірно-розпилювального пристрою, з запірними клапанами, які утримуються в закритому положенні термочутливими колбами, які внаслідок подачі пускового сигналу до електричних спонукальних пристроїв або підвищення температури вище заданого рівня руйнуються, відкривають запірні клапани запірно-розпилювальних пристроїв, причому запірно-розпилювальні пристої розташовані так, що осі їхніх вхідних отворів співпадають, а розпилювачі направлені в протилежні сторони при чому один з розпилювачів має сифонну трубку, розпилювачі можуть бути розташовані під кутом від 0° до 30° до вертикалі, а струменеутворювальні канали розпилювачів повинні знаходитися під кутом від 10° до 50° до осі вихідних отворів ємності, та з сумарною площею поперечного перерізу в межах від 0,6 до 1,5 від площі перерізу вихідних отворів 4 ємності, сигналізатори тиску вмонтовані в корпус запірно-розпилювальних пристроїв і складаються з контактних вимикачів та мембран, які вигинається внаслідок дії внутрішнього тиску та замикають або розмикають контактні вимикачі, мають компенсатори в запірних клапанах якиі запобігають руйнуванню скляних термочутливи х колб внаслідок температурного розширення елементів запірнорозпилювальних пристроїв, сигналізатори тиску мають піджимні гвинти які створюють зусилля, що притискує мембрани до сідла вихідного отвору, мають блок-гвинти, що блокують несанкціоноване відкриття запірних клапанів при транспортуванні, в корпусах запірно-розпилювальних пристроїв установлено перехідники з зворотніми клапанами в які встановлюються манометри та через які модуль заряджається вогнегасною речовиною та газомвитискувачем, а конструкція модуля та кронштейнів кріплень дає змогу монтувати модуль в будьякому місці захищуваного приміщення. Модуль може бути закріплений в будь-якому місці захищуваного приміщення та розташований так, щоб запірно-розпилювальні пристрої були розташовані з відхиленням від вертикалі максимум до 30°. Таке розташування запірнорозпилювальних пристроїв дає можливість досягти зниження показника „відносна маса залишку вогнегасної речовини" до 0%. Крім того відсутність розподільчого трубопроводу дає можливість знизити показник «інерційність» до 0,5 секунди. Перелік фігур креслення: Технічна суть винаходу пояснюється графічним зображенням на фіг. 1 показана схема модуля газового пожежогасіння подвійного напрямку дії: 1 - ємність; 2 - кронштейн кріплення; 3 - запірно-розпилювальний пристрій. Реалізація запропонованого модуля газового пожежогасіння подвійного напрямку дії: У приміщенні, що потребує за хисту монтується запропонований модуль (модулі) так, щоб один запірно-розпилювальний пристрій знаходився в основному захищуваному об'ємі, а другий або за підвісною стелею, або під фальшпідлогою.. В разі виконання автоматичної системи, модуль (модулі) під'єднуються до приймально-контрольного приладу (ПКП),що знаходиться в приміщенні чергового персоналу. При виникненні пожежі в захищуваному приміщенні, внаслідок підвищення температури вище заданого рівня або задимленості спрацьовує пожежний датчик, який передає сигнал на ПКП. З ПКП сигнал на спрацювання надходить до електричного спонукача модуля (модулів) і відбувається адресне спрацьовування модуля. При виконанні системи газового пожежогасіння в автономному режимі, а також при відмові, або порушенні ПКП спрацювання модуля спрацювання модуля відбувається внаслідок підвищення температури в захищуваному об'ємі вище заданого рівня внаслідок руйнування термочутливої колби, що утримує клапан запірного пристрою. Запропонований модуль газового пожежогасіння подвійного напрямку дії має: низьку інерційність спрацювання, високу вогнегасну здатність 5 35270 внаслідок малого часу подачі вогнегасної речовини, можливість адресного спрацювання без втрати вогнегасної речовини в розподільчій мережі, можливість ефективного використання вогнегасної речовини - внаслідок безпосередньої подачі вогне Комп’ютерна в ерстка І.Скворцов а 6 гасної речовини в осередок пожежі, можливість спрацювання в автономному режимі, повне використання вогнегасної речовини, можливість кріплення в будь-якому місці захищуваного приміщення. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
