Збірний гексагональний силосний корпус з просторових елементів

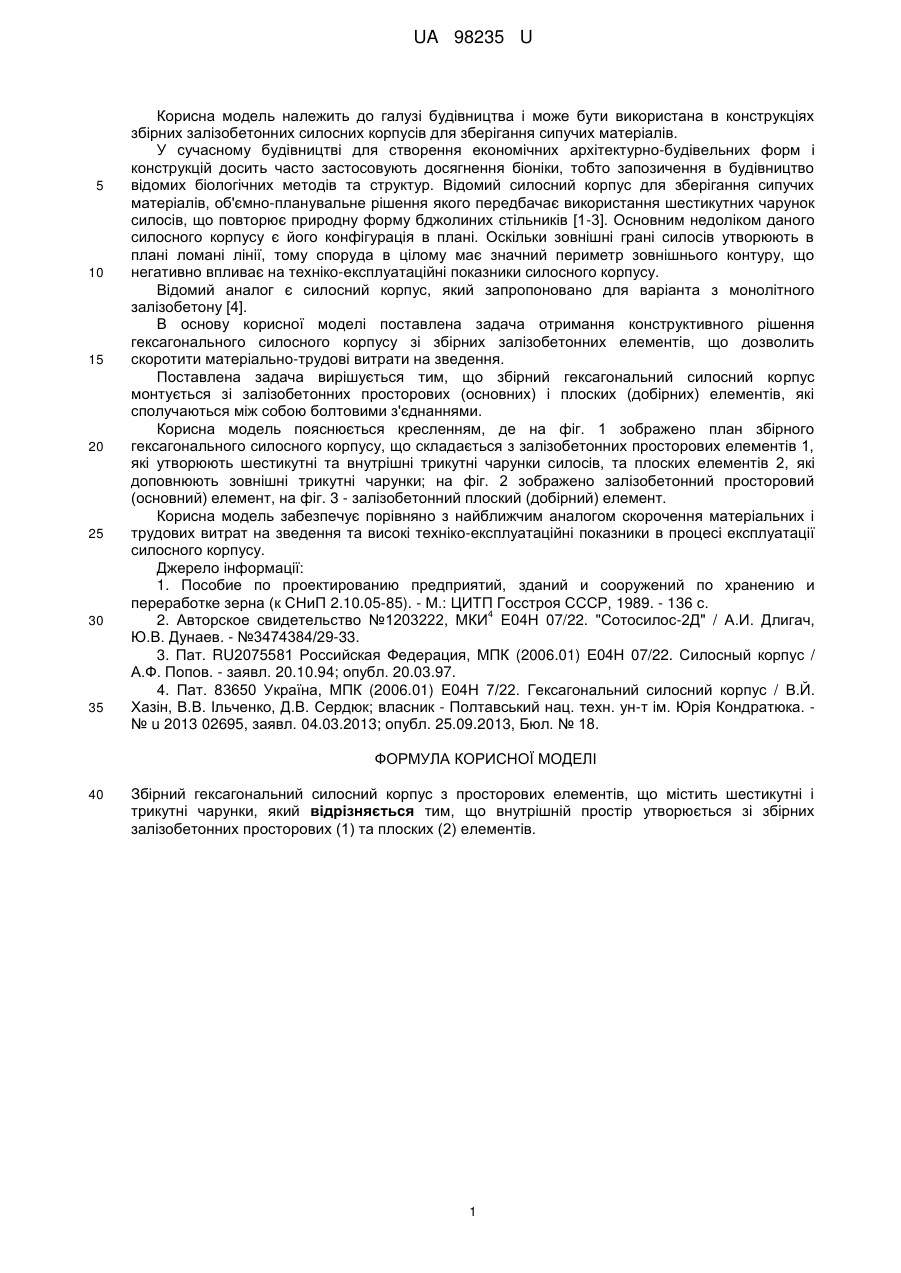

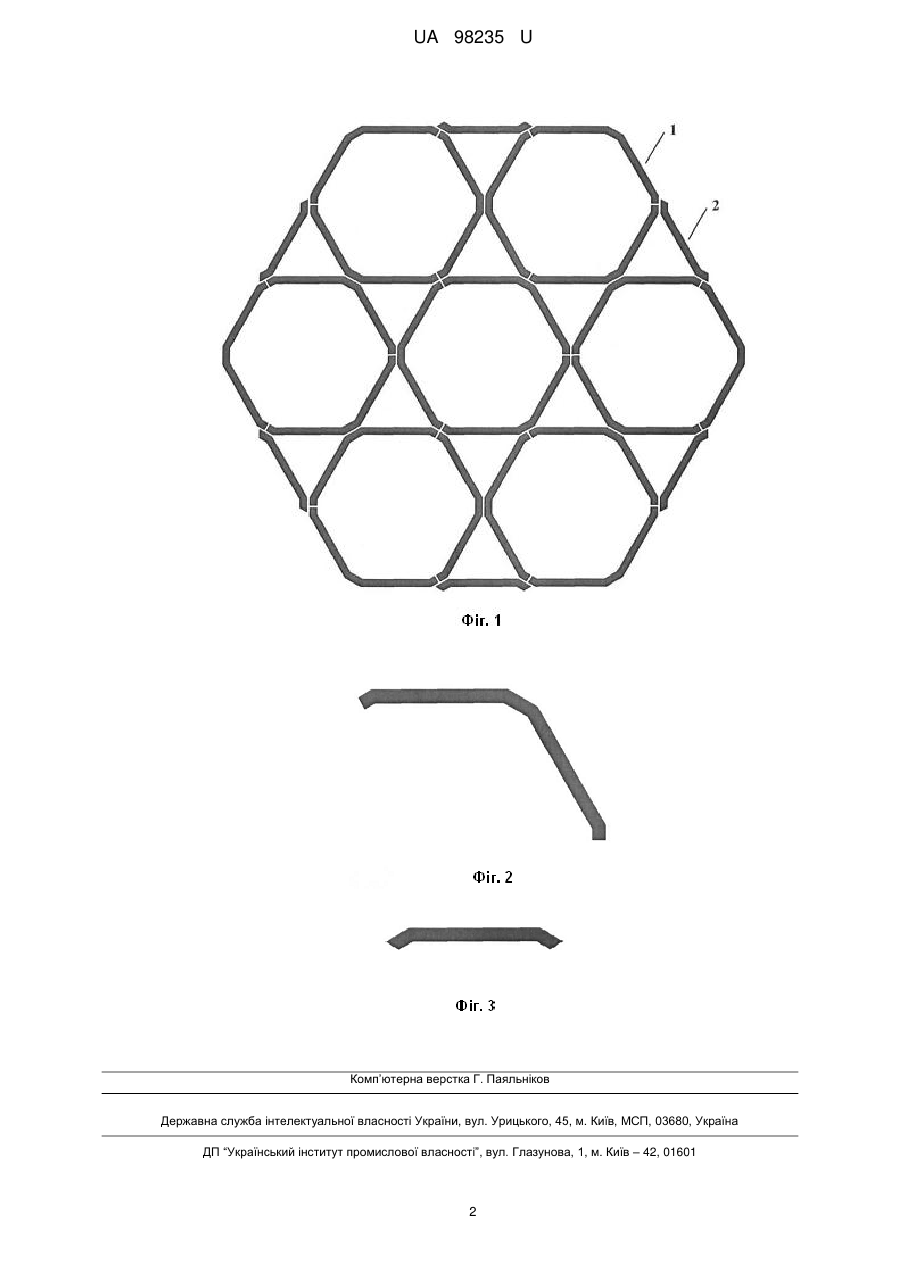

Реферат: Збірний гексагональний силосний корпус з просторових елементів містить шестикутні і трикутні чарунки. Внутрішній простір утворюється зі збірних залізобетонних просторових та плоских елементів. UA 98235 U (54) ЗБІРНИЙ ГЕКСАГОНАЛЬНИЙ СИЛОСНИЙ КОРПУС З ПРОСТОРОВИХ ЕЛЕМЕНТІВ UA 98235 U UA 98235 U 5 10 15 20 25 30 35 Корисна модель належить до галузі будівництва і може бути використана в конструкціях збірних залізобетонних силосних корпусів для зберігання сипучих матеріалів. У сучасному будівництві для створення економічних архітектурно-будівельних форм і конструкцій досить часто застосовують досягнення біоніки, тобто запозичення в будівництво відомих біологічних методів та структур. Відомий силосний корпус для зберігання сипучих матеріалів, об'ємно-планувальне рішення якого передбачає використання шестикутних чарунок силосів, що повторює природну форму бджолиних стільників [1-3]. Основним недоліком даного силосного корпусу є його конфігурація в плані. Оскільки зовнішні грані силосів утворюють в плані ломані лінії, тому споруда в цілому має значний периметр зовнішнього контуру, що негативно впливає на техніко-експлуатаційні показники силосного корпусу. Відомий аналог є силосний корпус, який запропоновано для варіанта з монолітного залізобетону [4]. В основу корисної моделі поставлена задача отримання конструктивного рішення гексагонального силосного корпусу зі збірних залізобетонних елементів, що дозволить скоротити матеріально-трудові витрати на зведення. Поставлена задача вирішується тим, що збірний гексагональний силосний корпус монтується зі залізобетонних просторових (основних) і плоских (добірних) елементів, які сполучаються між собою болтовими з'єднаннями. Корисна модель пояснюється кресленням, де на фіг. 1 зображено план збірного гексагонального силосного корпусу, що складається з залізобетонних просторових елементів 1, які утворюють шестикутні та внутрішні трикутні чарунки силосів, та плоских елементів 2, які доповнюють зовнішні трикутні чарунки; на фіг. 2 зображено залізобетонний просторовий (основний) елемент, на фіг. 3 - залізобетонний плоский (добірний) елемент. Корисна модель забезпечує порівняно з найближчим аналогом скорочення матеріальних і трудових витрат на зведення та високі техніко-експлуатаційні показники в процесі експлуатації силосного корпусу. Джерело інформації: 1. Пособие по проектированию предприятий, зданий и сооружений по хранению и переработке зерна (к СНиП 2.10.05-85). - М.: ЦИТП Госстроя СССР, 1989. - 136 с. 4 2. Авторское свидетельство №1203222, МКИ Е04Н 07/22. "Сотосилос-2Д" / А.И. Длигач, Ю.В. Дунаев. - №3474384/29-33. 3. Пат. RU2075581 Российская Федерация, МПК (2006.01) Е04Н 07/22. Силосный корпус / А.Ф. Попов. - заявл. 20.10.94; опубл. 20.03.97. 4. Пат. 83650 Україна, МПК (2006.01) Е04Н 7/22. Гексагональний силосний корпус / В.Й. Хазін, В.В. Ільченко, Д.В. Сердюк; власник - Полтавський нац. техн. ун-т ім. Юрія Кондратюка. № u 2013 02695, заявл. 04.03.2013; опубл. 25.09.2013, Бюл. № 18. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Збірний гексагональний силосний корпус з просторових елементів, що містить шестикутні і трикутні чарунки, який відрізняється тим, що внутрішній простір утворюється зі збірних залізобетонних просторових (1) та плоских (2) елементів. 1 UA 98235 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
