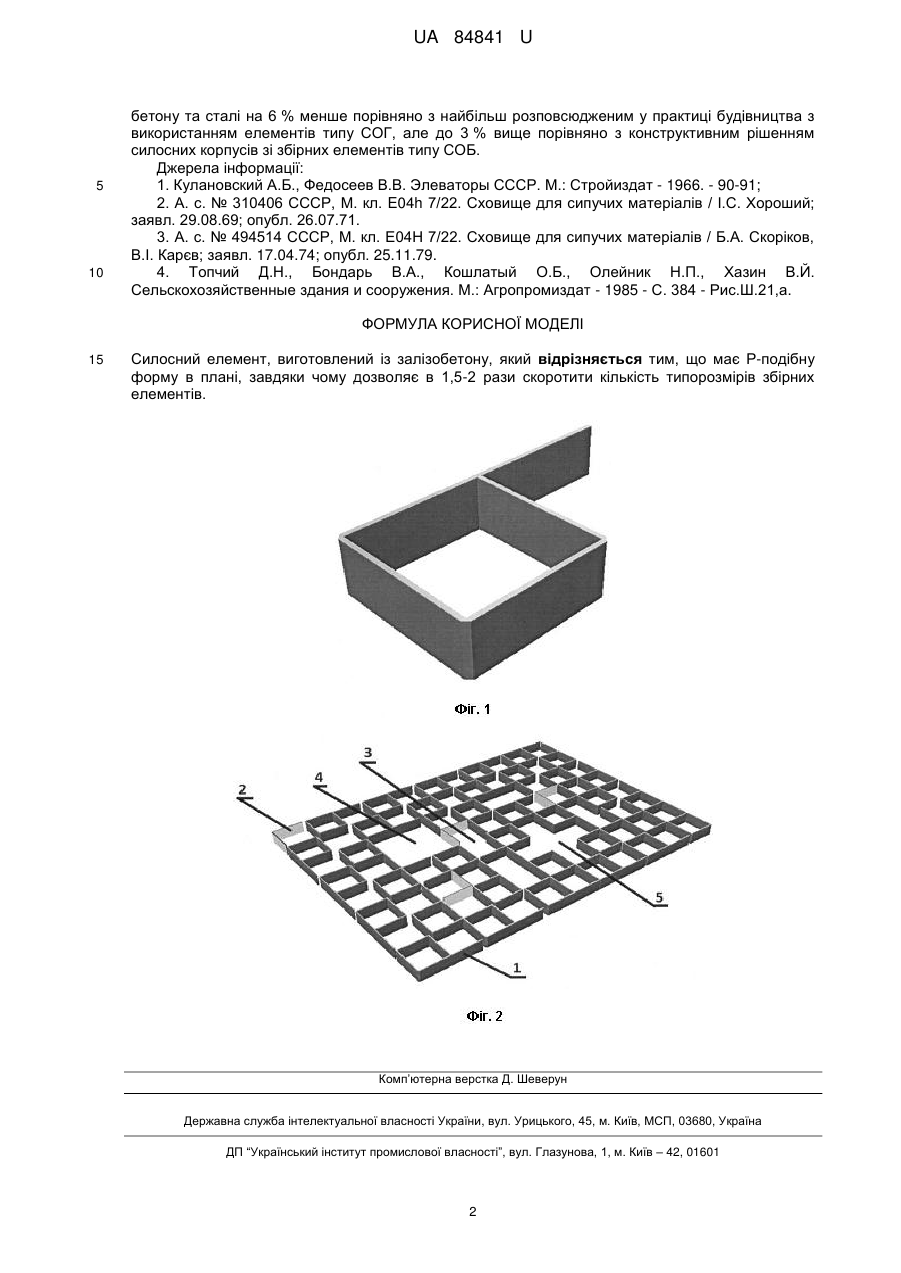

Силосний р-подібний елемент

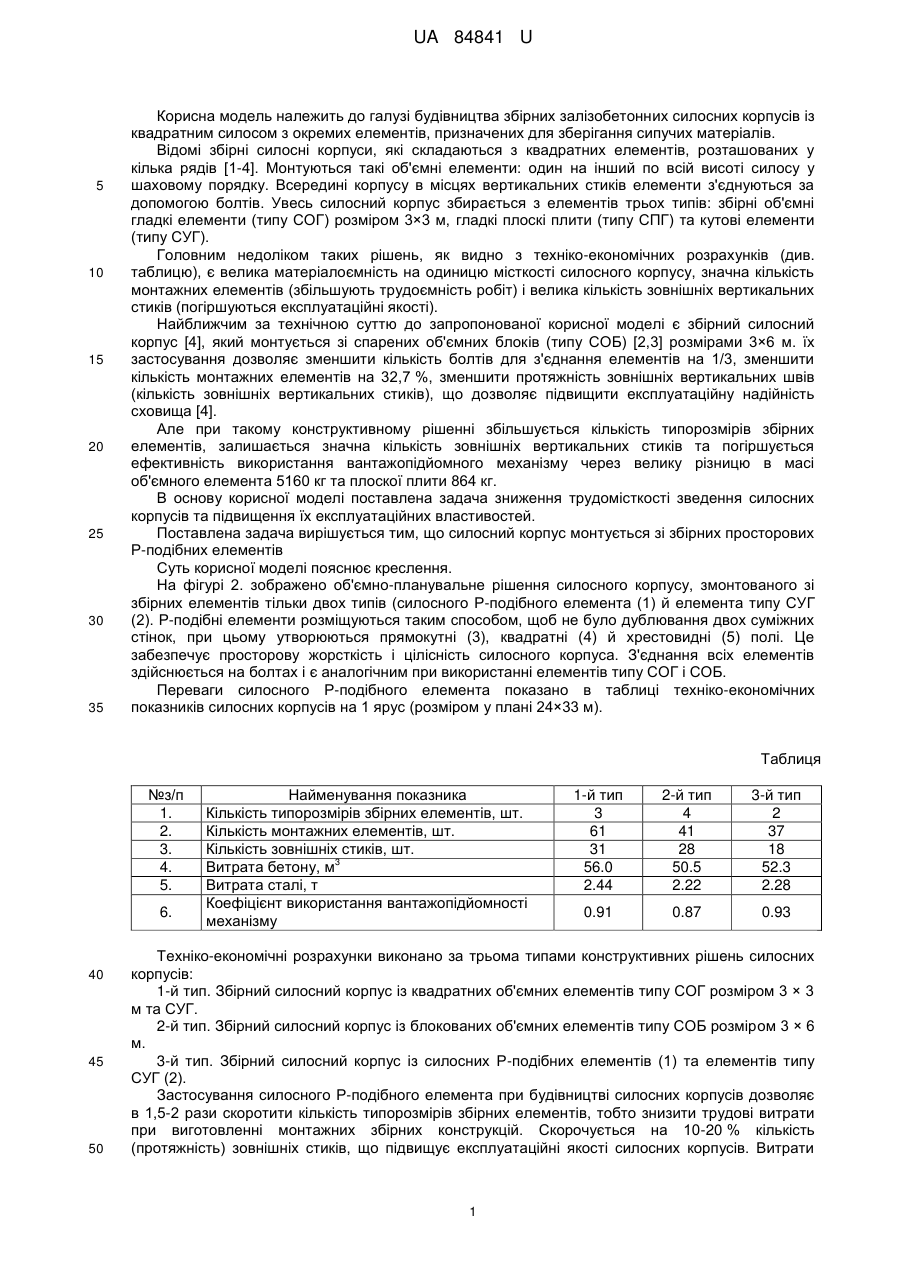

Реферат: UA 84841 U UA 84841 U 5 10 15 20 25 30 35 Корисна модель належить до галузі будівництва збірних залізобетонних силосних корпусів із квадратним силосом з окремих елементів, призначених для зберігання сипучих матеріалів. Відомі збірні силосні корпуси, які складаються з квадратних елементів, розташованих у кілька рядів [1-4]. Монтуються такі об'ємні елементи: один на інший по всій висоті силосу у шаховому порядку. Всередині корпусу в місцях вертикальних стиків елементи з'єднуються за допомогою болтів. Увесь силосний корпус збирається з елементів трьох типів: збірні об'ємні гладкі елементи (типу СОГ) розміром 3×3 м, гладкі плоскі плити (типу СПГ) та кутові елементи (типу СУГ). Головним недоліком таких рішень, як видно з техніко-економічних розрахунків (див. таблицю), є велика матеріалоємність на одиницю місткості силосного корпусу, значна кількість монтажних елементів (збільшують трудоємність робіт) і велика кількість зовнішніх вертикальних стиків (погіршуються експлуатаційні якості). Найближчим за технічною суттю до запропонованої корисної моделі є збірний силосний корпус [4], який монтується зі спарених об'ємних блоків (типу СОБ) [2,3] розмірами 3×6 м. їх застосування дозволяє зменшити кількість болтів для з'єднання елементів на 1/3, зменшити кількість монтажних елементів на 32,7 %, зменшити протяжність зовнішніх вертикальних швів (кількість зовнішніх вертикальних стиків), що дозволяє підвищити експлуатаційну надійність сховища [4]. Але при такому конструктивному рішенні збільшується кількість типорозмірів збірних елементів, залишається значна кількість зовнішніх вертикальних стиків та погіршується ефективність використання вантажопідйомного механізму через велику різницю в масі об'ємного елемента 5160 кг та плоскої плити 864 кг. В основу корисної моделі поставлена задача зниження трудомісткості зведення силосних корпусів та підвищення їх експлуатаційних властивостей. Поставлена задача вирішується тим, що силосний корпус монтується зі збірних просторових Р-подібних елементів Суть корисної моделі пояснює креслення. На фігурі 2. зображено об'ємно-планувальне рішення силосного корпусу, змонтованого зі збірних елементів тільки двох типів (силосного Р-подібного елемента (1) й елемента типу СУГ (2). Р-подібні елементи розміщуються таким способом, щоб не було дублювання двох суміжних стінок, при цьому утворюються прямокутні (3), квадратні (4) й хрестовидні (5) полі. Це забезпечує просторову жорсткість і цілісність силосного корпуса. З'єднання всіх елементів здійснюється на болтах і є аналогічним при використанні елементів типу СОГ і СОБ. Переваги силосного Р-подібного елемента показано в таблиці техніко-економічних показників силосних корпусів на 1 ярус (розміром у плані 24×33 м). Таблиця №з/п 1. 2. 3. 4. 5. 6. 40 45 50 Найменування показника Кількість типорозмірів збірних елементів, шт. Кількість монтажних елементів, шт. Кількість зовнішніх стиків, шт. 3 Витрата бетону, м Витрата сталі, т Коефіцієнт використання вантажопідйомності механізму 1-й тип 3 61 31 56.0 2.44 2-й тип 4 41 28 50.5 2.22 3-й тип 2 37 18 52.3 2.28 0.91 0.87 0.93 Техніко-економічні розрахунки виконано за трьома типами конструктивних рішень силосних корпусів: 1-й тип. Збірний силосний корпус із квадратних об'ємних елементів типу СОГ розміром 3 × 3 м та СУГ. 2-й тип. Збірний силосний корпус із блокованих об'ємних елементів типу СОБ розміром 3 × 6 м. 3-й тип. Збірний силосний корпус із силосних Р-подібних елементів (1) та елементів типу СУГ (2). Застосування силосного Р-подібного елемента при будівництві силосних корпусів дозволяє в 1,5-2 рази скоротити кількість типорозмірів збірних елементів, тобто знизити трудові витрати при виготовленні монтажних збірних конструкцій. Скорочується на 10-20 % кількість (протяжність) зовнішніх стиків, що підвищує експлуатаційні якості силосних корпусів. Витрати 1 UA 84841 U 5 10 бетону та сталі на 6 % менше порівняно з найбільш розповсюдженим у практиці будівництва з використанням елементів типу СОГ, але до 3 % вище порівняно з конструктивним рішенням силосних корпусів зі збірних елементів типу СОБ. Джерела інформації: 1. Кулановский А.Б., Федосеев В.В. Элеваторы СССР. М.: Стройиздат - 1966. - 90-91; 2. А. с. № 310406 СССР, М. кл. E04h 7/22. Сховище для сипучих матеріалів / І.С. Хороший; заявл. 29.08.69; опубл. 26.07.71. 3. А. с. № 494514 СССР, М. кл. Е04Н 7/22. Сховище для сипучих матеріалів / Б.А. Скоріков, В.І. Карєв; заявл. 17.04.74; опубл. 25.11.79. 4. Топчий Д.Н., Бондарь В.А., Кошлатый О.Б., Олейник Н.П., Хазин В.Й. Сельскохозяйственные здания и сооружения. М.: Агропромиздат - 1985 - С. 384 - Рис.Ш.21,а. ФОРМУЛА КОРИСНОЇМОДЕЛІ 15 Силосний елемент, виготовлений із залізобетону, який відрізняється тим, що має Р-подібну форму в плані, завдяки чому дозволяє в 1,5-2 рази скоротити кількість типорозмірів збірних елементів. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
