Збірний гексагональний силосний корпус з об’ємних елементів

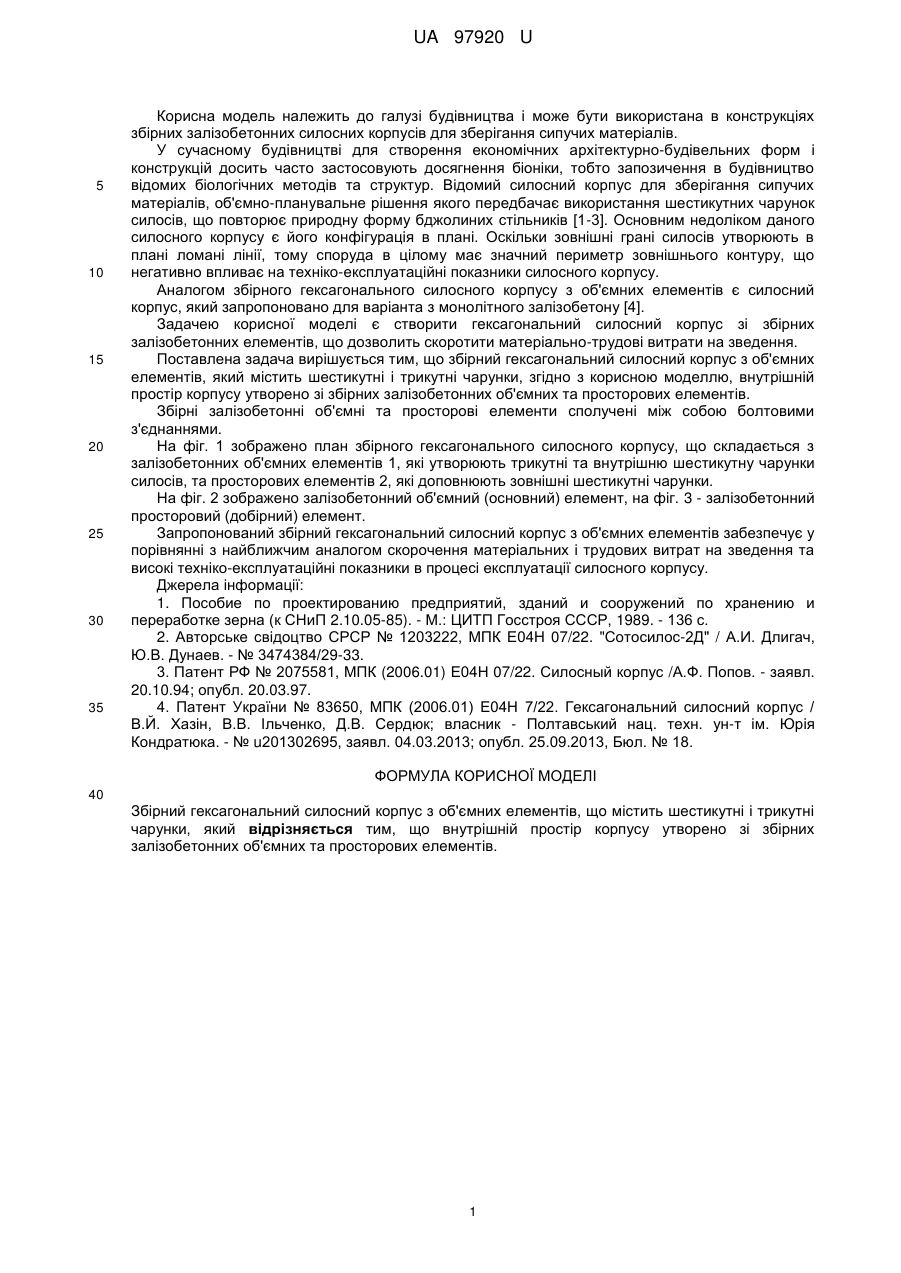

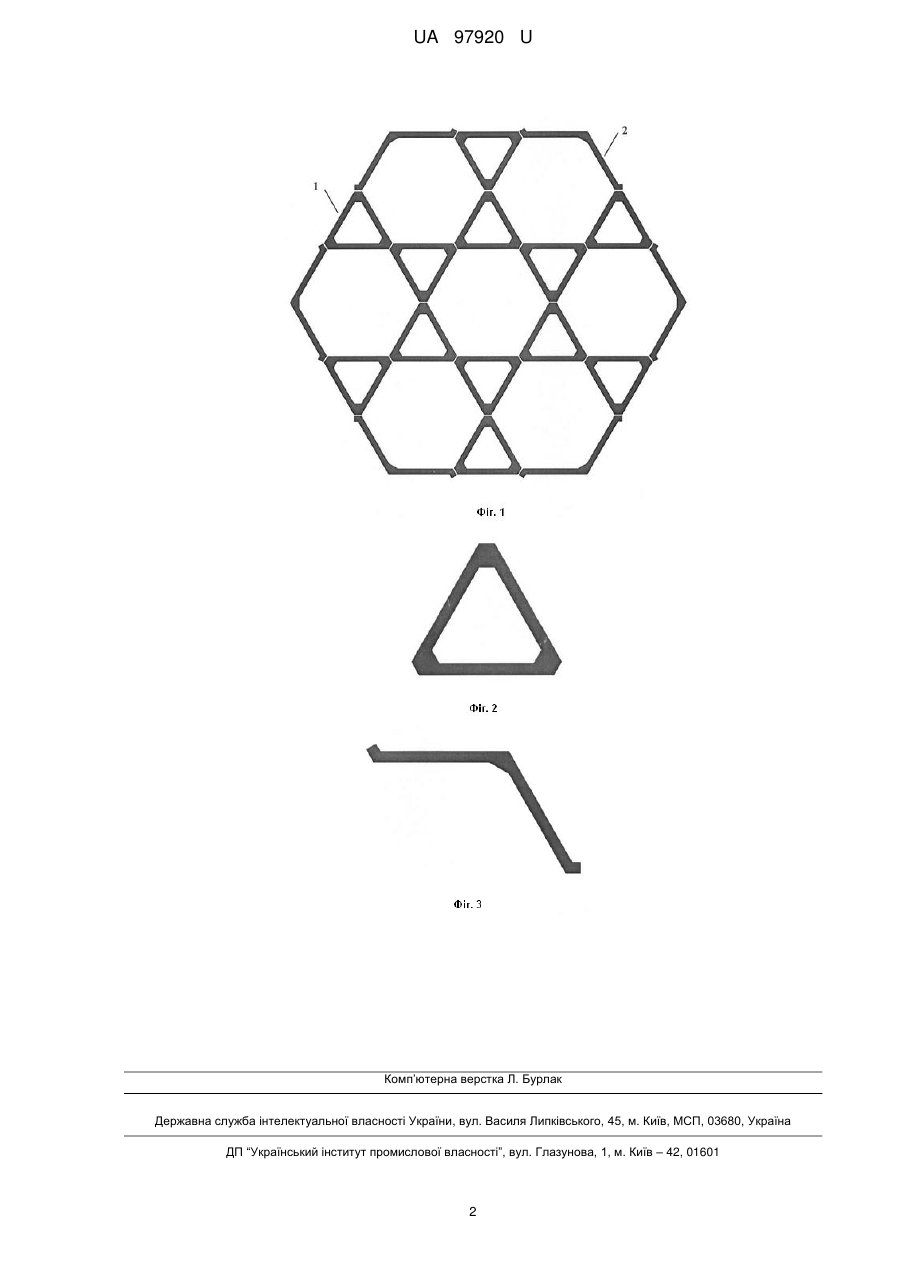

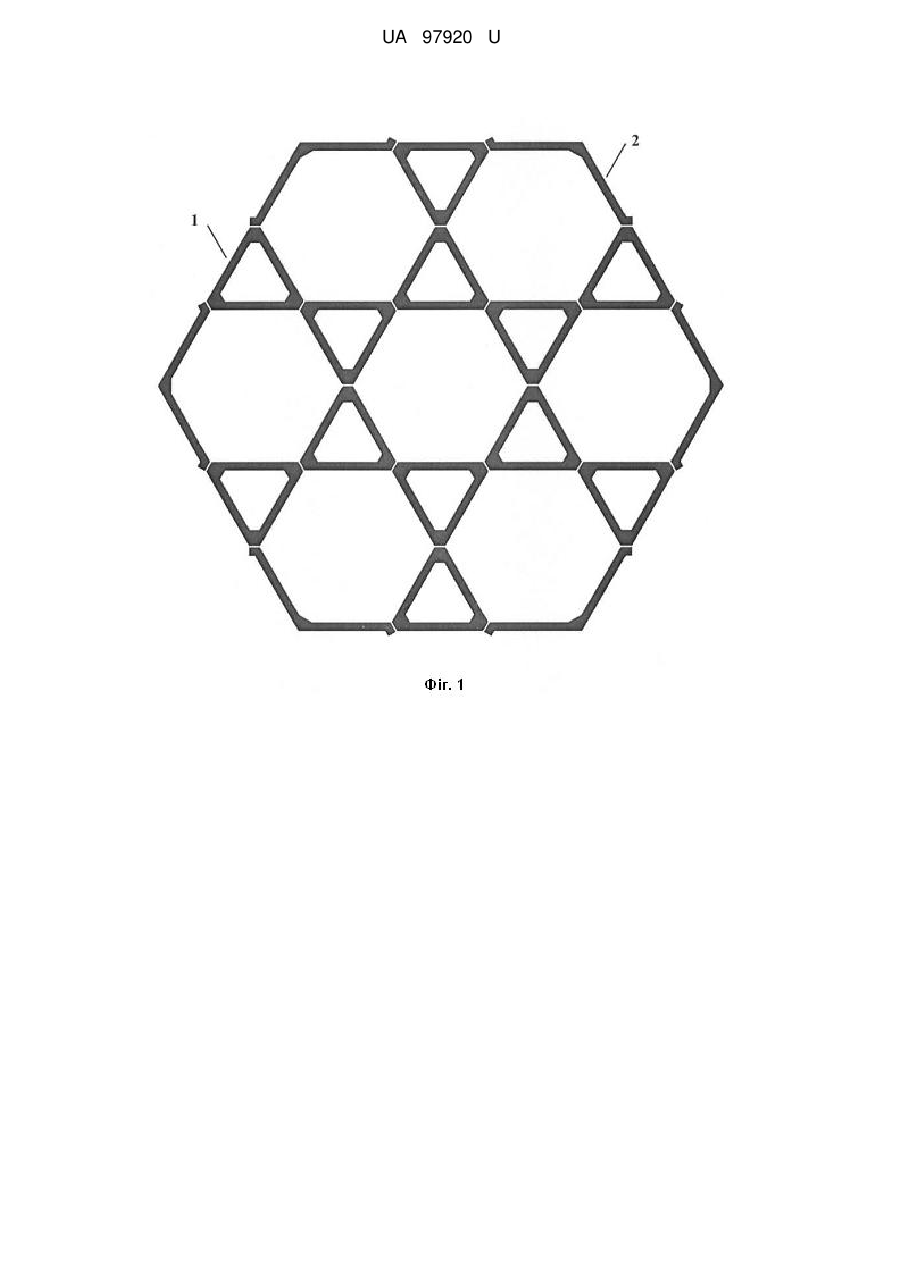

Реферат: Збірний гексагональний силосний корпус з об'ємних елементів містить шестикутні і трикутні чарунки. Внутрішній простір корпусу утворено зі збірних залізобетонних об'ємних та просторових елементів. UA 97920 U (54) ЗБІРНИЙ ГЕКСАГОНАЛЬНИЙ СИЛОСНИЙ КОРПУС З ОБ'ЄМНИХ ЕЛЕМЕНТІВ UA 97920 U UA 97920 U 5 10 15 20 25 30 35 Корисна модель належить до галузі будівництва і може бути використана в конструкціях збірних залізобетонних силосних корпусів для зберігання сипучих матеріалів. У сучасному будівництві для створення економічних архітектурно-будівельних форм і конструкцій досить часто застосовують досягнення біоніки, тобто запозичення в будівництво відомих біологічних методів та структур. Відомий силосний корпус для зберігання сипучих матеріалів, об'ємно-планувальне рішення якого передбачає використання шестикутних чарунок силосів, що повторює природну форму бджолиних стільників [1-3]. Основним недоліком даного силосного корпусу є його конфігурація в плані. Оскільки зовнішні грані силосів утворюють в плані ломані лінії, тому споруда в цілому має значний периметр зовнішнього контуру, що негативно впливає на техніко-експлуатаційні показники силосного корпусу. Аналогом збірного гексагонального силосного корпусу з об'ємних елементів є силосний корпус, який запропоновано для варіанта з монолітного залізобетону [4]. Задачею корисної моделі є створити гексагональний силосний корпус зі збірних залізобетонних елементів, що дозволить скоротити матеріально-трудові витрати на зведення. Поставлена задача вирішується тим, що збірний гексагональний силосний корпус з об'ємних елементів, який містить шестикутні і трикутні чарунки, згідно з корисною моделлю, внутрішній простір корпусу утворено зі збірних залізобетонних об'ємних та просторових елементів. Збірні залізобетонні об'ємні та просторові елементи сполучені між собою болтовими з'єднаннями. На фіг. 1 зображено план збірного гексагонального силосного корпусу, що складається з залізобетонних об'ємних елементів 1, які утворюють трикутні та внутрішню шестикутну чарунки силосів, та просторових елементів 2, які доповнюють зовнішні шестикутні чарунки. На фіг. 2 зображено залізобетонний об'ємний (основний) елемент, на фіг. 3 - залізобетонний просторовий (добірний) елемент. Запропонований збірний гексагональний силосний корпус з об'ємних елементів забезпечує у порівнянні з найближчим аналогом скорочення матеріальних і трудових витрат на зведення та високі техніко-експлуатаційні показники в процесі експлуатації силосного корпусу. Джерела інформації: 1. Пособие по проектированию предприятий, зданий и сооружений по хранению и переработке зерна (к СНиП 2.10.05-85). - М.: ЦИТП Госстроя СССР, 1989. - 136 с. 2. Авторське свідоцтво СРСР № 1203222, МПК Е04Н 07/22. "Сотосилос-2Д" / А.И. Длигач, Ю.В. Дунаев. - № 3474384/29-33. 3. Патент РФ № 2075581, МПК (2006.01) Е04Н 07/22. Силосный корпус /А.Ф. Попов. - заявл. 20.10.94; опубл. 20.03.97. 4. Патент України № 83650, МПК (2006.01) Е04Н 7/22. Гексагональний силосний корпус / В.Й. Хазін, В.В. Ільченко, Д.В. Сердюк; власник - Полтавський нац. техн. ун-т ім. Юрія Кондратюка. - № u201302695, заявл. 04.03.2013; опубл. 25.09.2013, Бюл. № 18. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Збірний гексагональний силосний корпус з об'ємних елементів, що містить шестикутні і трикутні чарунки, який відрізняється тим, що внутрішній простір корпусу утворено зі збірних залізобетонних об'ємних та просторових елементів. 1 UA 97920 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
