Пристрій для захисту від перенапруг

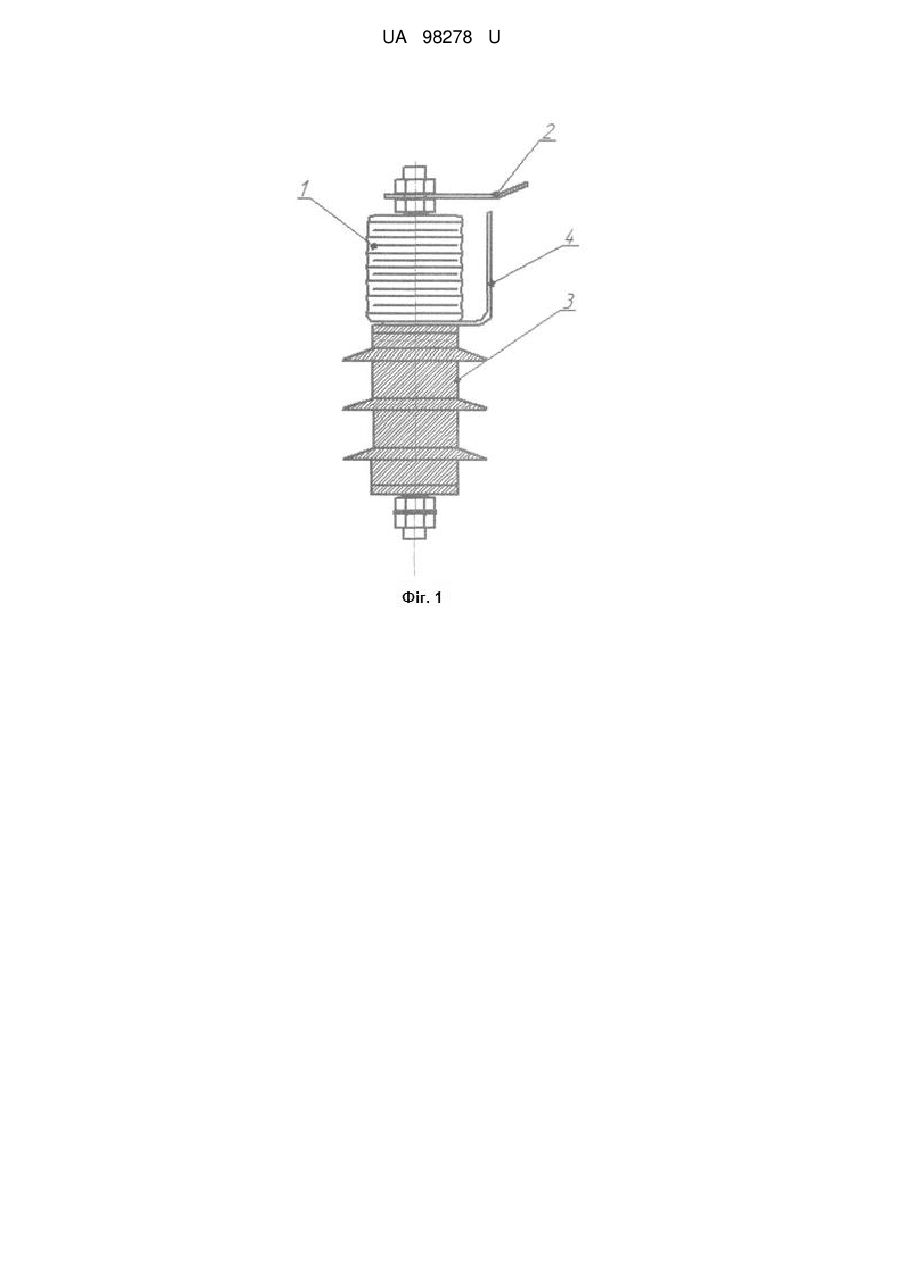

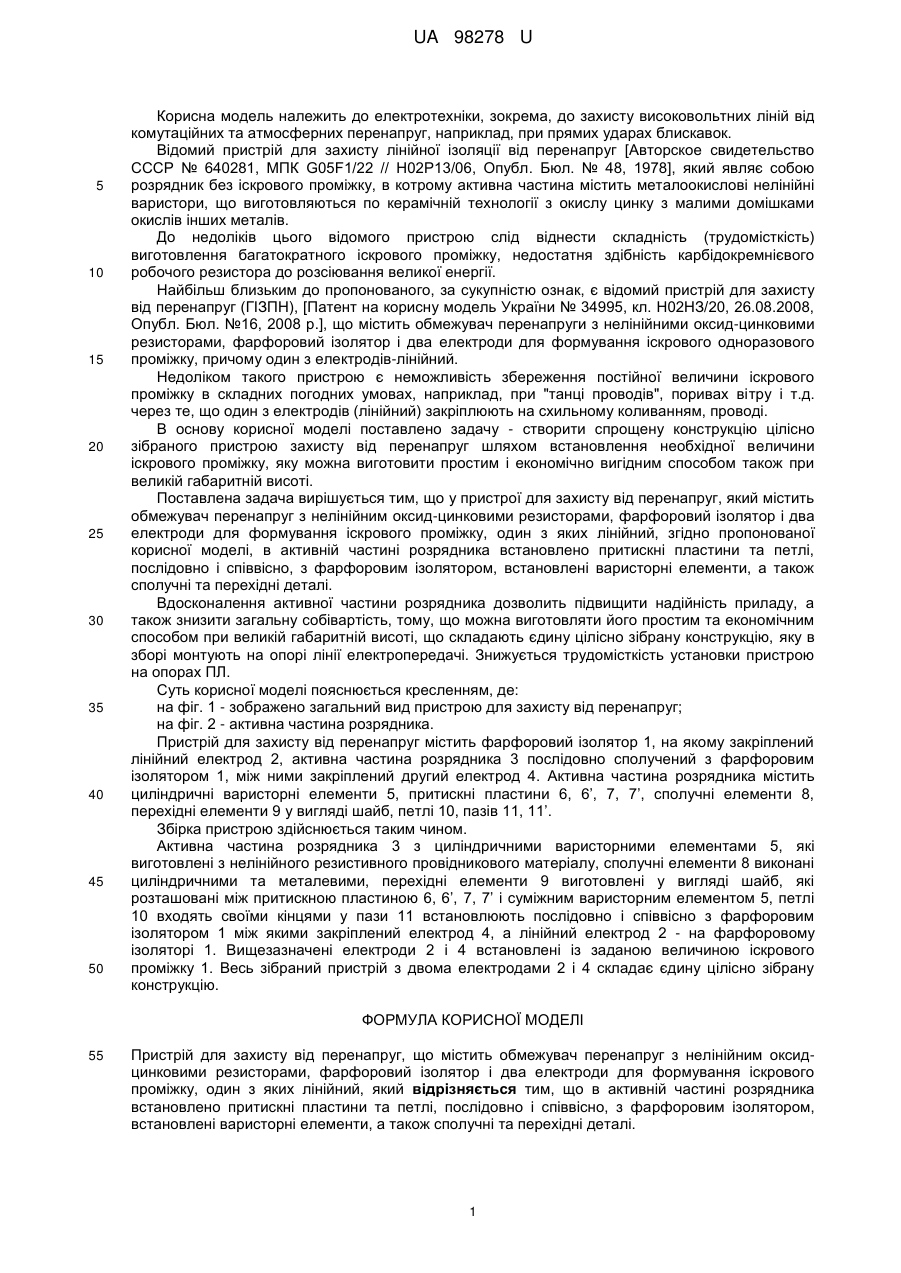

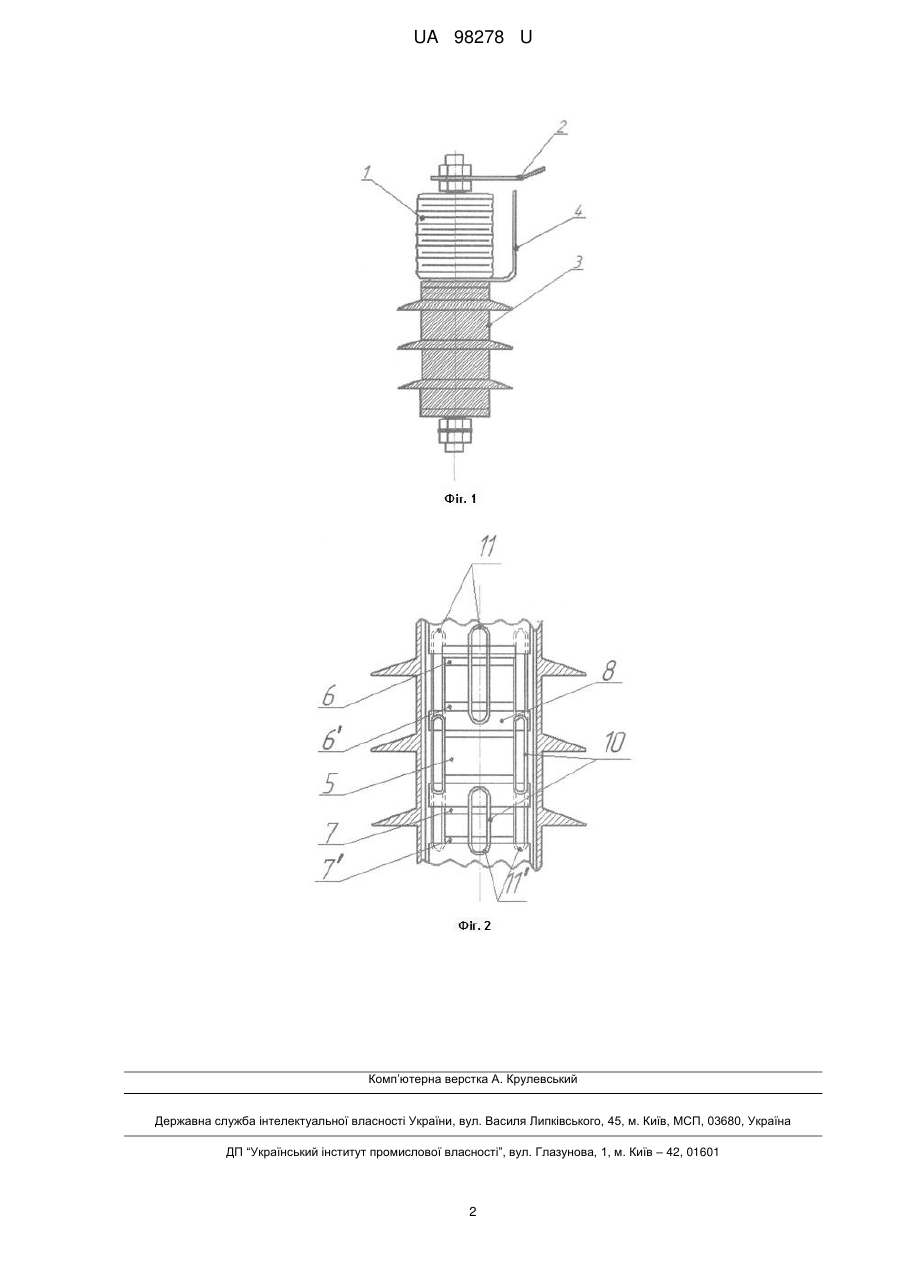

Реферат: UA 98278 U UA 98278 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до електротехніки, зокрема, до захисту високовольтних ліній від комутаційних та атмосферних перенапруг, наприклад, при прямих ударах блискавок. Відомий пристрій для захисту лінійної ізоляції від перенапруг [Авторское свидетельство СССР № 640281, МПК G05F1/22 // Н02Р13/06, Опубл. Бюл. № 48, 1978], який являє собою розрядник без іскрового проміжку, в котрому активна частина містить металоокислові нелінійні варистори, що виготовляються по керамічній технології з окислу цинку з малими домішками окислів інших металів. До недоліків цього відомого пристрою слід віднести складність (трудомісткість) виготовлення багатократного іскрового проміжку, недостатня здібність карбідокремнієвого робочого резистора до розсіювання великої енергії. Найбільш близьким до пропонованого, за сукупністю ознак, є відомий пристрій для захисту від перенапруг (ГІЗПН), [Патент на корисну модель України № 34995, кл. Н02НЗ/20, 26.08.2008, Опубл. Бюл. №16, 2008 р.], що містить обмежувач перенапруги з нелінійними оксид-цинковими резисторами, фарфоровий ізолятор і два електроди для формування іскрового одноразового проміжку, причому один з електродів-лінійний. Недоліком такого пристрою є неможливість збереження постійної величини іскрового проміжку в складних погодних умовах, наприклад, при "танці проводів", поривах вітру і т.д. через те, що один з електродів (лінійний) закріплюють на схильному коливанням, проводі. В основу корисної моделі поставлено задачу - створити спрощену конструкцію цілісно зібраного пристрою захисту від перенапруг шляхом встановлення необхідної величини іскрового проміжку, яку можна виготовити простим і економічно вигідним способом також при великій габаритній висоті. Поставлена задача вирішується тим, що у пристрої для захисту від перенапруг, який містить обмежувач перенапруг з нелінійним оксид-цинковими резисторами, фарфоровий ізолятор і два електроди для формування іскрового проміжку, один з яких лінійний, згідно пропонованої корисної моделі, в активній частині розрядника встановлено притискні пластини та петлі, послідовно і співвісно, з фарфоровим ізолятором, встановлені варисторні елементи, а також сполучні та перехідні деталі. Вдосконалення активної частини розрядника дозволить підвищити надійність приладу, а також знизити загальну собівартість, тому, що можна виготовляти його простим та економічним способом при великій габаритній висоті, що складають єдину цілісно зібрану конструкцію, яку в зборі монтують на опорі лінії електропередачі. Знижується трудомісткість установки пристрою на опорах ПЛ. Суть корисної моделі пояснюється кресленням, де: на фіг. 1 - зображено загальний вид пристрою для захисту від перенапруг; на фіг. 2 - активна частина розрядника. Пристрій для захисту від перенапруг містить фарфоровий ізолятор 1, на якому закріплений лінійний електрод 2, активна частина розрядника 3 послідовно сполучений з фарфоровим ізолятором 1, між ними закріплений другий електрод 4. Активна частина розрядника містить циліндричні варисторні елементи 5, притискні пластини 6, 6’, 7, 7’, сполучні елементи 8, перехідні елементи 9 у вигляді шайб, петлі 10, пазів 11, 11’. Збірка пристрою здійснюється таким чином. Активна частина розрядника 3 з циліндричними варисторними елементами 5, які виготовлені з нелінійного резистивного провідникового матеріалу, сполучні елементи 8 виконані циліндричними та металевими, перехідні елементи 9 виготовлені у вигляді шайб, які розташовані між притискною пластиною 6, 6’, 7, 7’ і суміжним варисторним елементом 5, петлі 10 входять своїми кінцями у пази 11 встановлюють послідовно і співвісно з фарфоровим ізолятором 1 між якими закріплений електрод 4, а лінійний електрод 2 - на фарфоровому ізоляторі 1. Вищезазначені електроди 2 і 4 встановлені із заданою величиною іскрового проміжку 1. Весь зібраний пристрій з двома електродами 2 і 4 складає єдину цілісно зібрану конструкцію. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій для захисту від перенапруг, що містить обмежувач перенапруг з нелінійним оксидцинковими резисторами, фарфоровий ізолятор і два електроди для формування іскрового проміжку, один з яких лінійний, який відрізняється тим, що в активній частині розрядника встановлено притискні пластини та петлі, послідовно і співвісно, з фарфоровим ізолятором, встановлені варисторні елементи, а також сполучні та перехідні деталі. 1 UA 98278 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
