Вузол з’єднання монолітного залізобетонного безбалкового перекриття з трубобетонною колоною

Завантажити PDF файл.

Формула / Реферат

Вузол з'єднання монолітного залізобетонного безбалкового перекриття з трубобетонною колоною, що складається з трубобетонної колони та монолітного залізобетонного безбалкового перекриття, який відрізняється тим, що трубобетонна колона з'єднується з монолітною залізобетонною плитою за рахунок арматурних стрижнів, що протягнуті крізь отвори у колоні.

Текст

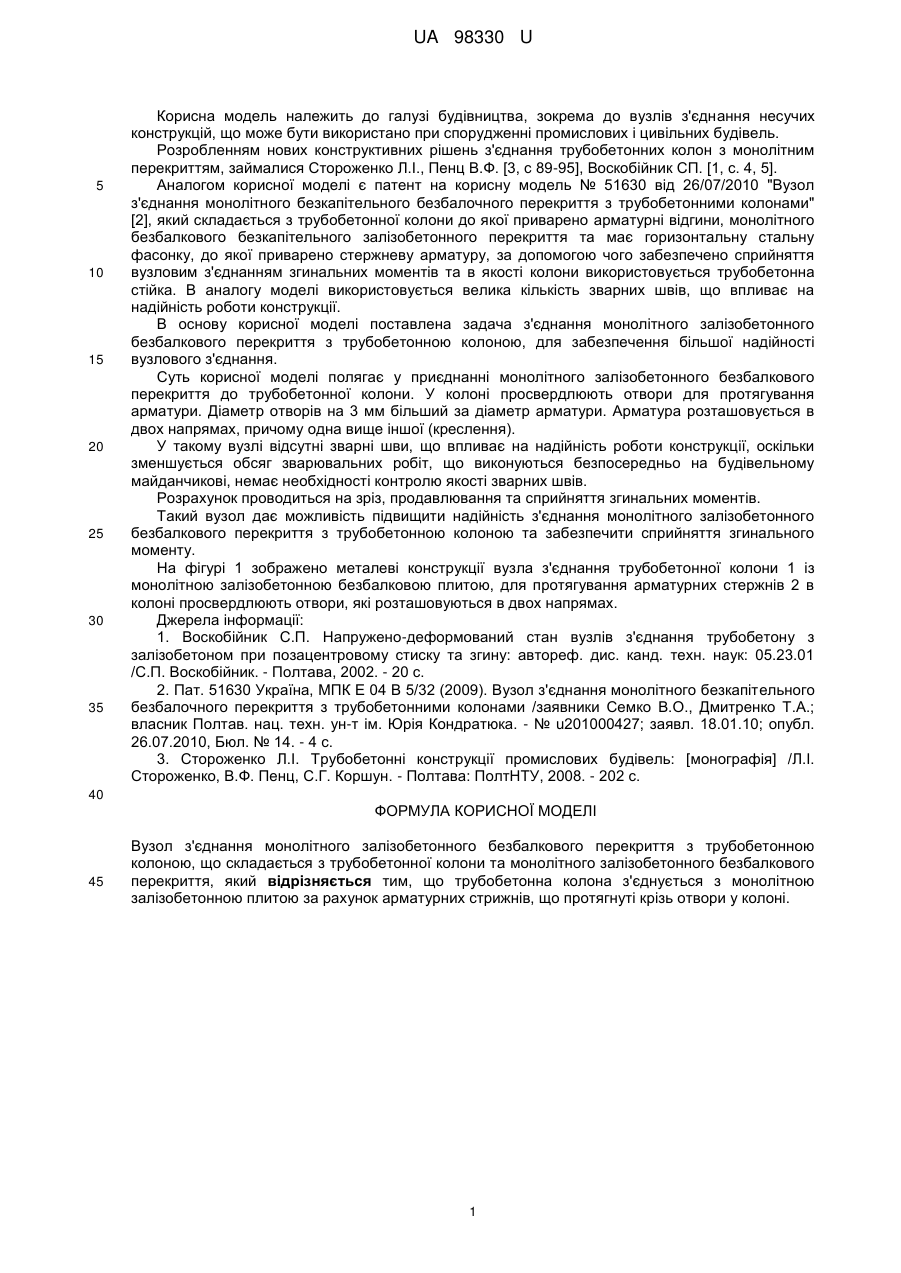

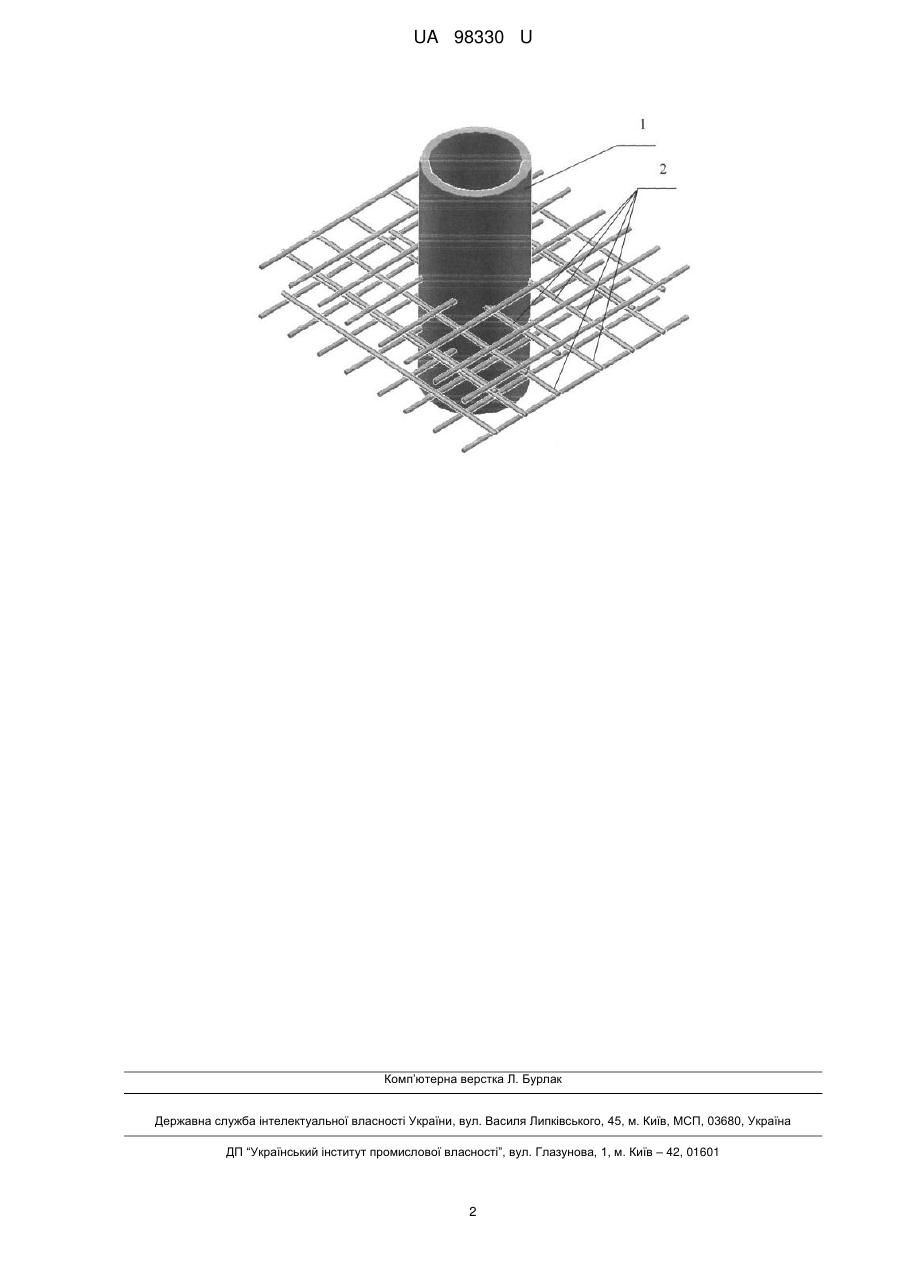

Реферат: Вузол з'єднання монолітного залізобетонного безбалкового перекриття з трубобетонною колоною, що складається з трубобетонної колони та монолітного залізобетонного безбалкового перекриття, причому трубобетонна колона з'єднується з монолітною залізобетонною плитою за рахунок арматурних стрижнів, що протягнуті крізь отвори у колоні. UA 98330 U (54) ВУЗОЛ З'ЄДНАННЯ МОНОЛІТНОГО ЗАЛІЗОБЕТОННОГО БЕЗБАЛКОВОГО ПЕРЕКРИТТЯ З ТРУБОБЕТОННОЮ КОЛОНОЮ UA 98330 U UA 98330 U 5 10 15 20 25 30 35 Корисна модель належить до галузі будівництва, зокрема до вузлів з'єднання несучих конструкцій, що може бути використано при спорудженні промислових і цивільних будівель. Розробленням нових конструктивних рішень з'єднання трубобетонних колон з монолітним перекриттям, займалися Стороженко Л.І., Пенц В.Ф. [3, с 89-95], Воскобійник СП. [1, с. 4, 5]. Аналогом корисної моделі є патент на корисну модель № 51630 від 26/07/2010 "Вузол з'єднання монолітного безкапітельного безбалочного перекриття з трубобетонними колонами" [2], який складається з трубобетонної колони до якої приварено арматурні відгини, монолітного безбалкового безкапітельного залізобетонного перекриття та має горизонтальну стальну фасонку, до якої приварено стержневу арматуру, за допомогою чого забезпечено сприйняття вузловим з'єднанням згинальних моментів та в якості колони використовується трубобетонна стійка. В аналогу моделі використовується велика кількість зварних швів, що впливає на надійність роботи конструкції. В основу корисної моделі поставлена задача з'єднання монолітного залізобетонного безбалкового перекриття з трубобетонною колоною, для забезпечення більшої надійності вузлового з'єднання. Суть корисної моделі полягає у приєднанні монолітного залізобетонного безбалкового перекриття до трубобетонної колони. У колоні просвердлюють отвори для протягування арматури. Діаметр отворів на 3 мм більший за діаметр арматури. Арматура розташовується в двох напрямах, причому одна вище іншої (креслення). У такому вузлі відсутні зварні шви, що впливає на надійність роботи конструкції, оскільки зменшується обсяг зварювальних робіт, що виконуються безпосередньо на будівельному майданчикові, немає необхідності контролю якості зварних швів. Розрахунок проводиться на зріз, продавлювання та сприйняття згинальних моментів. Такий вузол дає можливість підвищити надійність з'єднання монолітного залізобетонного безбалкового перекриття з трубобетонною колоною та забезпечити сприйняття згинального моменту. На фігурі 1 зображено металеві конструкції вузла з'єднання трубобетонної колони 1 із монолітною залізобетонною безбалковою плитою, для протягування арматурних стержнів 2 в колоні просвердлюють отвори, які розташовуються в двох напрямах. Джерела інформації: 1. Воскобійник С.П. Напружено-деформований стан вузлів з'єднання трубобетону з залізобетоном при позацентровому стиску та згину: автореф. дис. канд. техн. наук: 05.23.01 /С.П. Воскобійник. - Полтава, 2002. - 20 с. 2. Пат. 51630 Україна, МПК Е 04 В 5/32 (2009). Вузол з'єднання монолітного безкапітельного безбалочного перекриття з трубобетонними колонами /заявники Семко В.О., Дмитренко Т.А.; власник Полтав. нац. техн. ун-т ім. Юрія Кондратюка. - № u201000427; заявл. 18.01.10; опубл. 26.07.2010, Бюл. № 14. - 4 с. 3. Стороженко Л.I. Трубобетонні конструкції промислових будівель: [монографія] /Л.І. Стороженко, В.Ф. Пенц, С.Г. Коршун. - Полтава: ПолтНТУ, 2008. - 202 с. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Вузол з'єднання монолітного залізобетонного безбалкового перекриття з трубобетонною колоною, що складається з трубобетонної колони та монолітного залізобетонного безбалкового перекриття, який відрізняється тим, що трубобетонна колона з'єднується з монолітною залізобетонною плитою за рахунок арматурних стрижнів, що протягнуті крізь отвори у колоні. 1 UA 98330 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
