Екструдер для приготування кормів

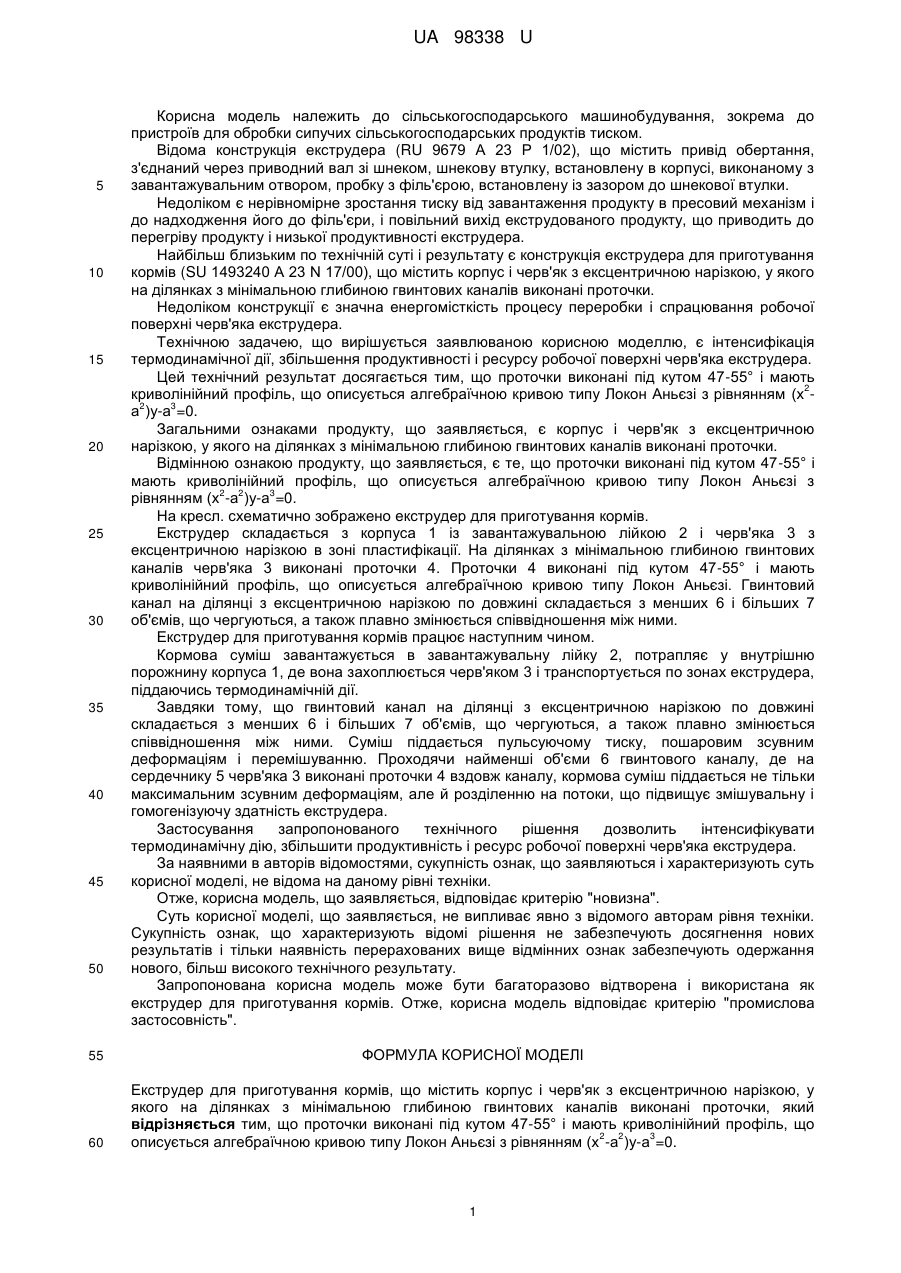

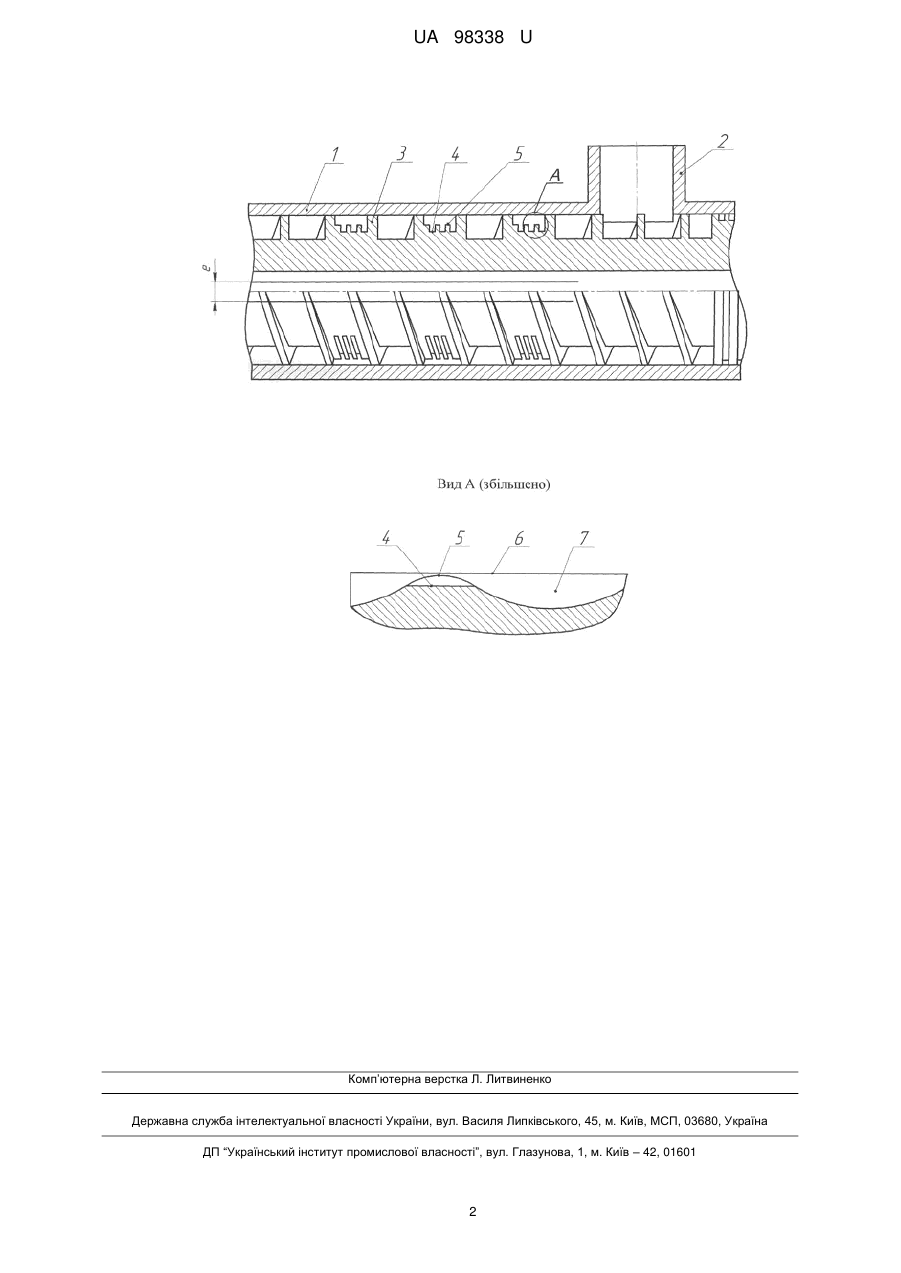

Реферат: Екструдер для приготування кормів, що містить корпус і черв'як з ексцентричною нарізкою, у якого на ділянках з мінімальною глибиною гвинтових каналів виконані проточки, причому проточки виконані під кутом 47-55° і мають криволінійний профіль, що описується алгебраїчною 2 2 3 кривою типу Локон Аньєзі з рівнянням (х -а )у-а =0. UA 98338 U (54) ЕКСТРУДЕР ДЛЯ ПРИГОТУВАННЯ КОРМІВ UA 98338 U UA 98338 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарського машинобудування, зокрема до пристроїв для обробки сипучих сільськогосподарських продуктів тиском. Відома конструкція екструдера (RU 9679 А 23 Р 1/02), що містить привід обертання, з'єднаний через приводний вал зі шнеком, шнекову втулку, встановлену в корпусі, виконаному з завантажувальним отвором, пробку з філь'єрою, встановлену із зазором до шнекової втулки. Недоліком є нерівномірне зростання тиску від завантаження продукту в пресовий механізм і до надходження його до філь'єри, і повільний вихід екструдованого продукту, що приводить до перегріву продукту і низької продуктивності екструдера. Найбільш близьким по технічній суті і результату є конструкція екструдера для приготування кормів (SU 1493240 А 23 N 17/00), що містить корпус і черв'як з ексцентричною нарізкою, у якого на ділянках з мінімальною глибиною гвинтових каналів виконані проточки. Недоліком конструкції є значна енергомісткість процесу переробки і спрацювання робочої поверхні черв'яка екструдера. Технічною задачею, що вирішується заявлюваною корисною моделлю, є інтенсифікація термодинамічної дії, збільшення продуктивності і ресурсу робочої поверхні черв'яка екструдера. Цей технічний результат досягається тим, що проточки виконані під кутом 47-55° і мають 2 криволінійний профіль, що описується алгебраїчною кривою типу Локон Аньєзі з рівнянням (х 2 3 а )у-а =0. Загальними ознаками продукту, що заявляється, є корпус і черв'як з ексцентричною нарізкою, у якого на ділянках з мінімальною глибиною гвинтових каналів виконані проточки. Відмінною ознакою продукту, що заявляється, є те, що проточки виконані під кутом 47-55° і мають криволінійний профіль, що описується алгебраїчною кривою типу Локон Аньєзі з 2 2 3 рівнянням (х -а )у-а =0. На кресл. схематично зображено екструдер для приготування кормів. Екструдер складається з корпуса 1 із завантажувальною лійкою 2 і черв'яка 3 з ексцентричною нарізкою в зоні пластифікації. На ділянках з мінімальною глибиною гвинтових каналів черв'яка 3 виконані проточки 4. Проточки 4 виконані під кутом 47-55° і мають криволінійний профіль, що описується алгебраїчною кривою типу Локон Аньєзі. Гвинтовий канал на ділянці з ексцентричною нарізкою по довжині складається з менших 6 і більших 7 об'ємів, що чергуються, а також плавно змінюється співвідношення між ними. Екструдер для приготування кормів працює наступним чином. Кормова суміш завантажується в завантажувальну лійку 2, потрапляє у внутрішню порожнину корпуса 1, де вона захоплюється черв'яком 3 і транспортується по зонах екструдера, піддаючись термодинамічній дії. Завдяки тому, що гвинтовий канал на ділянці з ексцентричною нарізкою по довжині складається з менших 6 і більших 7 об'ємів, що чергуються, а також плавно змінюється співвідношення між ними. Суміш піддається пульсуючому тиску, пошаровим зсувним деформаціям і перемішуванню. Проходячи найменші об'єми 6 гвинтового каналу, де на сердечнику 5 черв'яка 3 виконані проточки 4 вздовж каналу, кормова суміш піддається не тільки максимальним зсувним деформаціям, але й розділенню на потоки, що підвищує змішувальну і гомогенізуючу здатність екструдера. Застосування запропонованого технічного рішення дозволить інтенсифікувати термодинамічну дію, збільшити продуктивність і ресурс робочої поверхні черв'яка екструдера. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як екструдер для приготування кормів. Отже, корисна модель відповідає критерію "промислова застосовність". 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Екструдер для приготування кормів, що містить корпус і черв'як з ексцентричною нарізкою, у якого на ділянках з мінімальною глибиною гвинтових каналів виконані проточки, який відрізняється тим, що проточки виконані під кутом 47-55° і мають криволінійний профіль, що 2 2 3 описується алгебраїчною кривою типу Локон Аньєзі з рівнянням (х -а )у-а =0. 1 UA 98338 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
