Пристрій для приготування гранульованих кормів
Номер патенту: 76159
Опубліковано: 25.12.2012
Автори: Братішко Вячеслав Вячеславович, Дешко Віталій Іванович, Ткач Віктор Васильович, Савенко Микола Ничипорович
Формула / Реферат

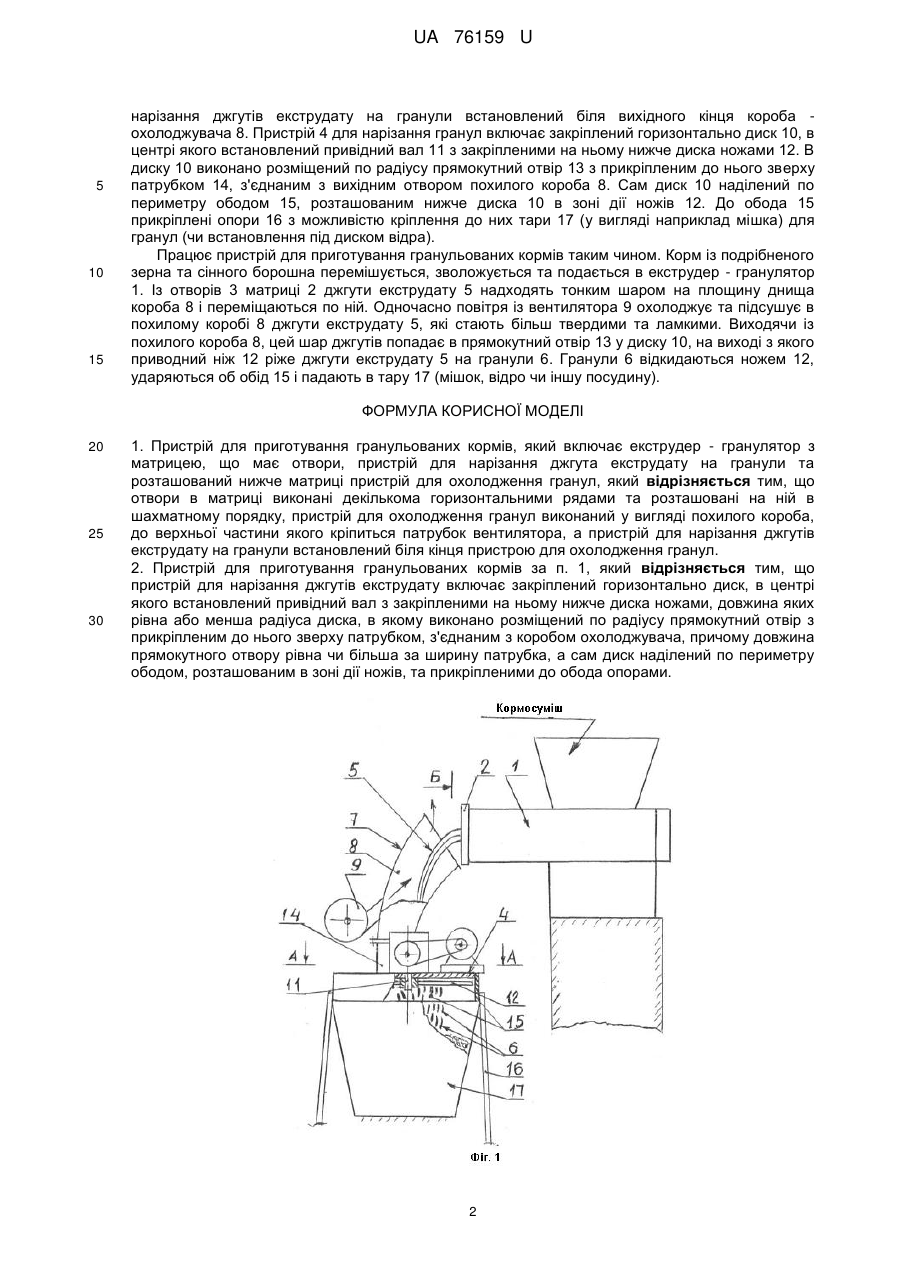

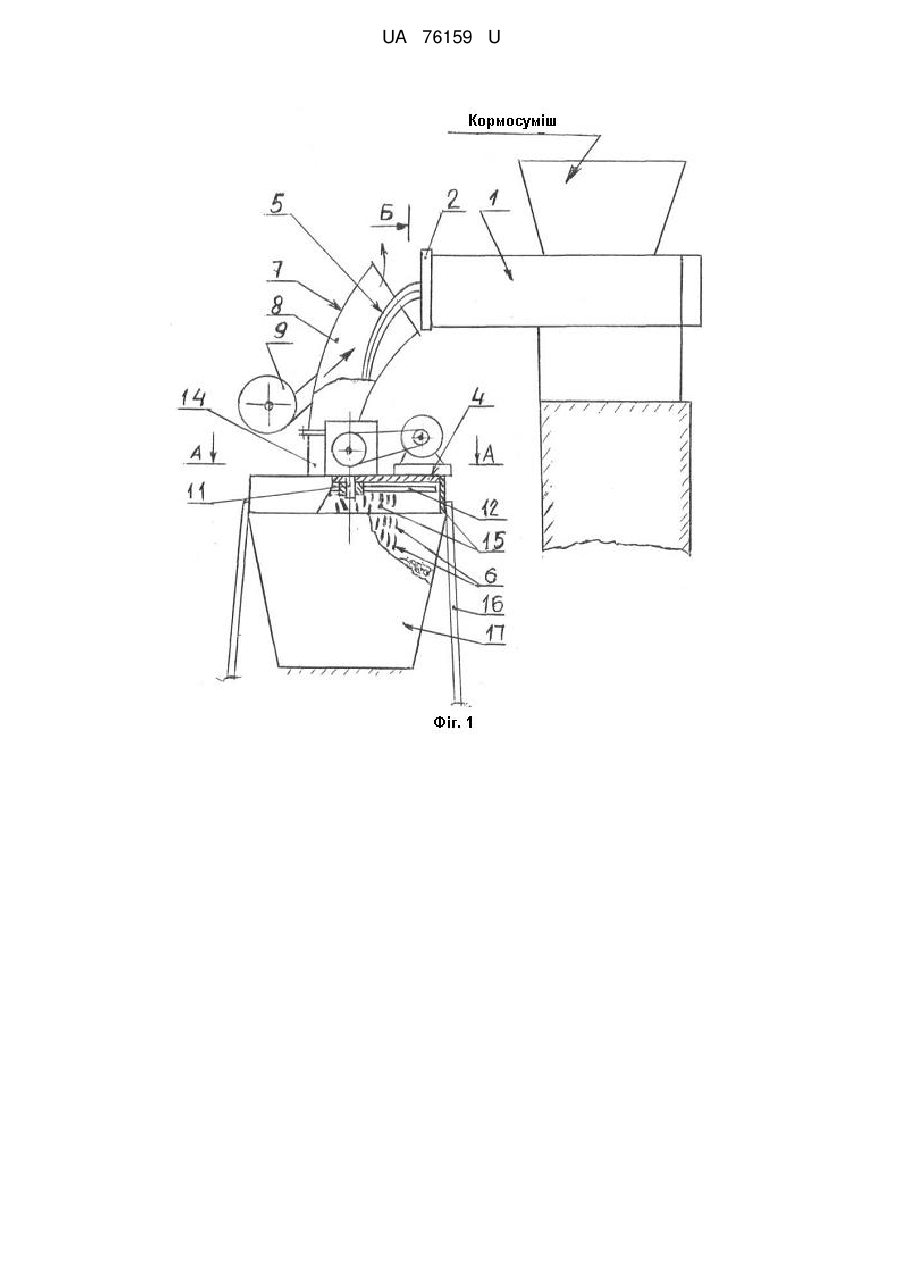

1. Пристрій для приготування гранульованих кормів, який включає екструдер - гранулятор з матрицею, що має отвори, пристрій для нарізання джгута екструдату на гранули та розташований нижче матриці пристрій для охолодження гранул, який відрізняється тим, що отвори в матриці виконані декількома горизонтальними рядами та розташовані на ній в шахматному порядку, пристрій для охолодження гранул виконаний у вигляді похилого короба, до верхньої частини якого кріпиться патрубок вентилятора, а пристрій для нарізання джгутів екструдату на гранули встановлений біля кінця пристрою для охолодження гранул.

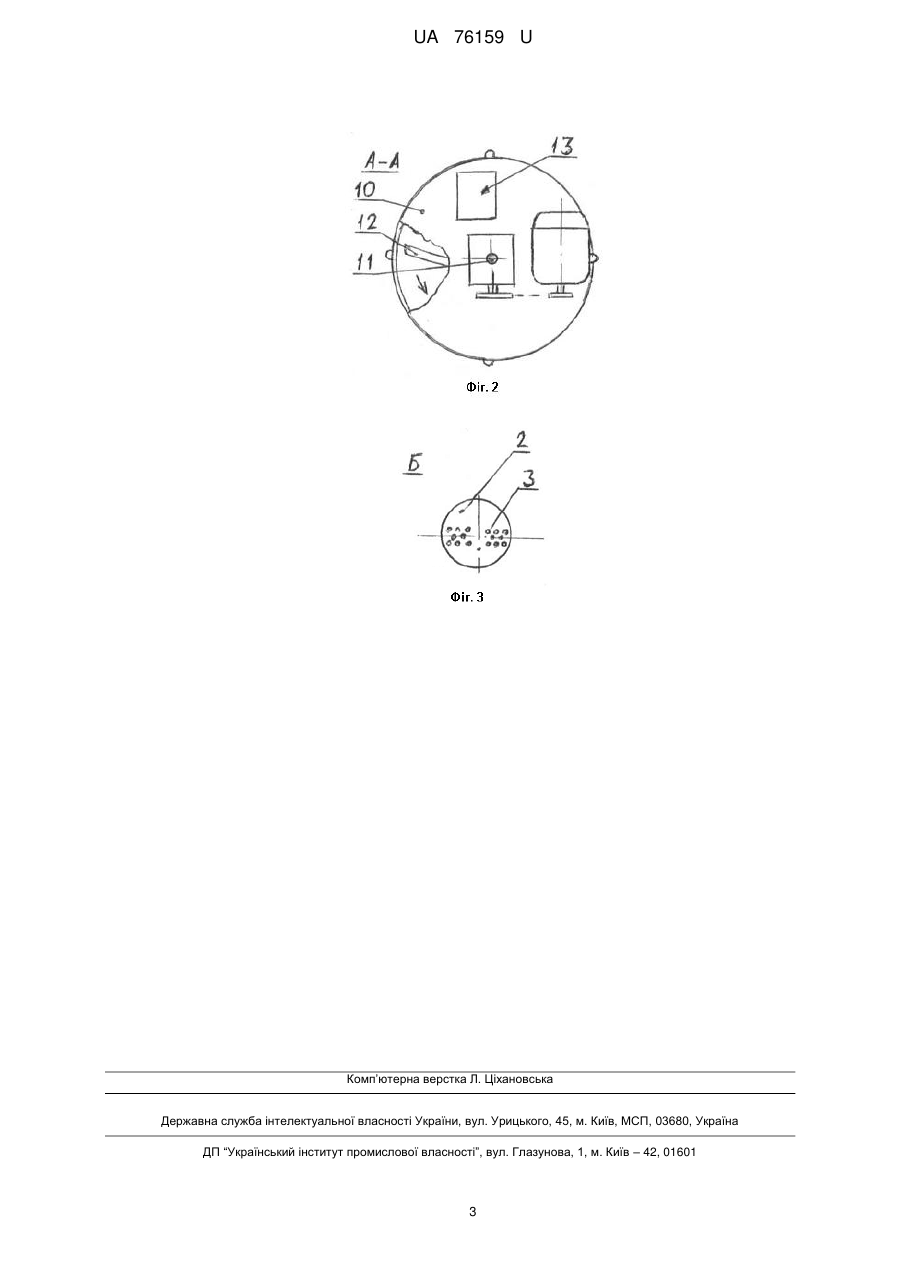

2. Пристрій для приготування гранульованих кормів, за п. 1, який відрізняється тим, що пристрій для нарізання джгутів екструдату включає закріплений горизонтально диск, в центрі якого встановлений привідний вал з закріпленими на ньому нижче диска ножами, довжина яких рівна або менша радіуса диска, в якому виконано розміщений по радіусу прямокутний отвір з прикріпленим до нього зверху патрубком, з'єднаним з коробом охолоджувача, причому довжина прямокутного отвору рівна чи більша за ширину патрубка, а сам диск наділений по периметру ободом, розташованим в зоні дії ножів, та прикріпленими до обода опорами.
Текст

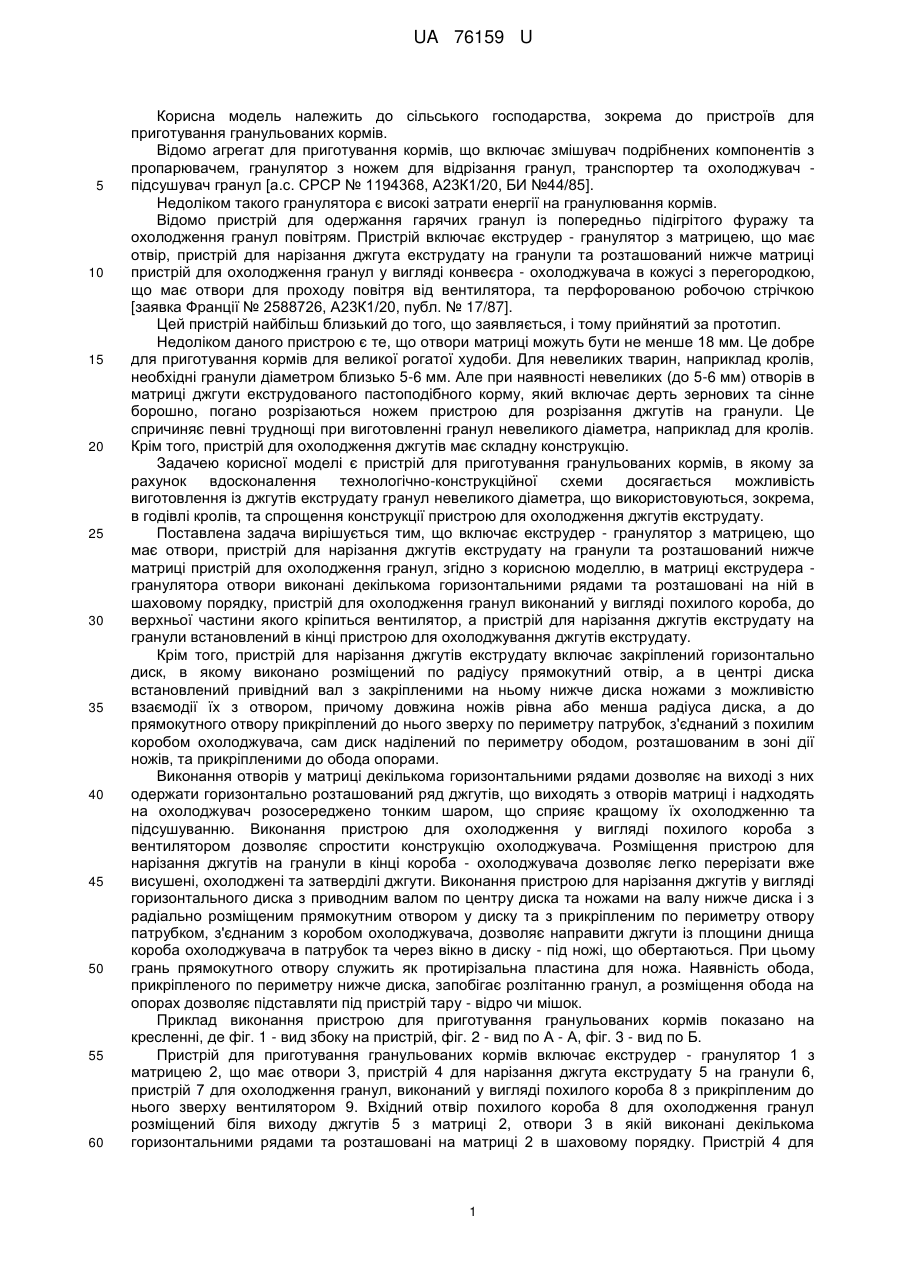

Реферат: Пристрій для приготування гранульованих кормів включає екструдер - гранулятор з матрицею, що має отвори, пристрій для нарізання джгута екструдату на гранули та розташований нижче матриці пристрій для охолодження гранул. Отвори в матриці виконані декількома горизонтальними рядами та розташовані на ній в шахматному порядку. Пристрій для охолодження гранул виконаний у вигляді похилого короба, до верхньої частини якого кріпиться патрубок вентилятора. Пристрій для нарізання джгутів екструдату на гранули встановлений біля кінця пристрою для охолодження гранул. UA 76159 U (12) UA 76159 U UA 76159 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільського господарства, зокрема до пристроїв для приготування гранульованих кормів. Відомо агрегат для приготування кормів, що включає змішувач подрібнених компонентів з пропарювачем, гранулятор з ножем для відрізання гранул, транспортер та охолоджувач підсушувач гранул [а.с. СРСР № 1194368, А23К1/20, БИ №44/85]. Недоліком такого гранулятора є високі затрати енергії на гранулювання кормів. Відомо пристрій для одержання гарячих гранул із попередньо підігрітого фуражу та охолодження гранул повітрям. Пристрій включає екструдер - гранулятор з матрицею, що має отвір, пристрій для нарізання джгута екструдату на гранули та розташований нижче матриці пристрій для охолодження гранул у вигляді конвеєра - охолоджувача в кожусі з перегородкою, що має отвори для проходу повітря від вентилятора, та перфорованою робочою стрічкою [заявка Франції № 2588726, А23К1/20, публ. № 17/87]. Цей пристрій найбільш близький до того, що заявляється, і тому прийнятий за прототип. Недоліком даного пристрою є те, що отвори матриці можуть бути не менше 18 мм. Це добре для приготування кормів для великої рогатої худоби. Для невеликих тварин, наприклад кролів, необхідні гранули діаметром близько 5-6 мм. Але при наявності невеликих (до 5-6 мм) отворів в матриці джгути екструдованого пастоподібного корму, який включає дерть зернових та сінне борошно, погано розрізаються ножем пристрою для розрізання джгутів на гранули. Це спричиняє певні труднощі при виготовленні гранул невеликого діаметра, наприклад для кролів. Крім того, пристрій для охолодження джгутів має складну конструкцію. Задачею корисної моделі є пристрій для приготування гранульованих кормів, в якому за рахунок вдосконалення технологічно-конструкційної схеми досягається можливість виготовлення із джгутів екструдату гранул невеликого діаметра, що використовуються, зокрема, в годівлі кролів, та спрощення конструкції пристрою для охолодження джгутів екструдату. Поставлена задача вирішується тим, що включає екструдер - гранулятор з матрицею, що має отвори, пристрій для нарізання джгутів екструдату на гранули та розташований нижче матриці пристрій для охолодження гранул, згідно з корисною моделлю, в матриці екструдера гранулятора отвори виконані декількома горизонтальними рядами та розташовані на ній в шаховому порядку, пристрій для охолодження гранул виконаний у вигляді похилого короба, до верхньої частини якого кріпиться вентилятор, а пристрій для нарізання джгутів екструдату на гранули встановлений в кінці пристрою для охолоджування джгутів екструдату. Крім того, пристрій для нарізання джгутів екструдату включає закріплений горизонтально диск, в якому виконано розміщений по радіусу прямокутний отвір, а в центрі диска встановлений привідний вал з закріпленими на ньому нижче диска ножами з можливістю взаємодії їх з отвором, причому довжина ножів рівна або менша радіуса диска, а до прямокутного отвору прикріплений до нього зверху по периметру патрубок, з'єднаний з похилим коробом охолоджувача, сам диск наділений по периметру ободом, розташованим в зоні дії ножів, та прикріпленими до обода опорами. Виконання отворів у матриці декількома горизонтальними рядами дозволяє на виході з них одержати горизонтально розташований ряд джгутів, що виходять з отворів матриці і надходять на охолоджувач розосереджено тонким шаром, що сприяє кращому їх охолодженню та підсушуванню. Виконання пристрою для охолодження у вигляді похилого короба з вентилятором дозволяє спростити конструкцію охолоджувача. Розміщення пристрою для нарізання джгутів на гранули в кінці короба - охолоджувача дозволяє легко перерізати вже висушені, охолоджені та затверділі джгути. Виконання пристрою для нарізання джгутів у вигляді горизонтального диска з приводним валом по центру диска та ножами на валу нижче диска і з радіально розміщеним прямокутним отвором у диску та з прикріпленим по периметру отвору патрубком, з'єднаним з коробом охолоджувача, дозволяє направити джгути із площини днища короба охолоджувача в патрубок та через вікно в диску - під ножі, що обертаються. При цьому грань прямокутного отвору служить як протирізальна пластина для ножа. Наявність обода, прикріпленого по периметру нижче диска, запобігає розлітанню гранул, а розміщення обода на опорах дозволяє підставляти під пристрій тару - відро чи мішок. Приклад виконання пристрою для приготування гранульованих кормів показано на кресленні, де фіг. 1 - вид збоку на пристрій, фіг. 2 - вид по А - А, фіг. 3 - вид по Б. Пристрій для приготування гранульованих кормів включає екструдер - гранулятор 1 з матрицею 2, що має отвори 3, пристрій 4 для нарізання джгута екструдату 5 на гранули 6, пристрій 7 для охолодження гранул, виконаний у вигляді похилого короба 8 з прикріпленим до нього зверху вентилятором 9. Вхідний отвір похилого короба 8 для охолодження гранул розміщений біля виходу джгутів 5 з матриці 2, отвори 3 в якій виконані декількома горизонтальними рядами та розташовані на матриці 2 в шаховому порядку. Пристрій 4 для 1 UA 76159 U 5 10 15 нарізання джгутів екструдату на гранули встановлений біля вихідного кінця короба охолоджувача 8. Пристрій 4 для нарізання гранул включає закріплений горизонтально диск 10, в центрі якого встановлений привідний вал 11 з закріпленими на ньому нижче диска ножами 12. В диску 10 виконано розміщений по радіусу прямокутний отвір 13 з прикріпленим до нього зверху патрубком 14, з'єднаним з вихідним отвором похилого короба 8. Сам диск 10 наділений по периметру ободом 15, розташованим нижче диска 10 в зоні дії ножів 12. До обода 15 прикріплені опори 16 з можливістю кріплення до них тари 17 (у вигляді наприклад мішка) для гранул (чи встановлення під диском відра). Працює пристрій для приготування гранульованих кормів таким чином. Корм із подрібненого зерна та сінного борошна перемішується, зволожується та подається в екструдер - гранулятор 1. Із отворів 3 матриці 2 джгути екструдату 5 надходять тонким шаром на площину днища короба 8 і переміщаються по ній. Одночасно повітря із вентилятора 9 охолоджує та підсушує в похилому коробі 8 джгути екструдату 5, які стають більш твердими та ламкими. Виходячи із похилого короба 8, цей шар джгутів попадає в прямокутний отвір 13 у диску 10, на виході з якого приводний ніж 12 ріже джгути екструдату 5 на гранули 6. Гранули 6 відкидаються ножем 12, ударяються об обід 15 і падають в тару 17 (мішок, відро чи іншу посудину). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 1. Пристрій для приготування гранульованих кормів, який включає екструдер - гранулятор з матрицею, що має отвори, пристрій для нарізання джгута екструдату на гранули та розташований нижче матриці пристрій для охолодження гранул, який відрізняється тим, що отвори в матриці виконані декількома горизонтальними рядами та розташовані на ній в шахматному порядку, пристрій для охолодження гранул виконаний у вигляді похилого короба, до верхньої частини якого кріпиться патрубок вентилятора, а пристрій для нарізання джгутів екструдату на гранули встановлений біля кінця пристрою для охолодження гранул. 2. Пристрій для приготування гранульованих кормів за п. 1, який відрізняється тим, що пристрій для нарізання джгутів екструдату включає закріплений горизонтально диск, в центрі якого встановлений привідний вал з закріпленими на ньому нижче диска ножами, довжина яких рівна або менша радіуса диска, в якому виконано розміщений по радіусу прямокутний отвір з прикріпленим до нього зверху патрубком, з'єднаним з коробом охолоджувача, причому довжина прямокутного отвору рівна чи більша за ширину патрубка, а сам диск наділений по периметру ободом, розташованим в зоні дії ножів, та прикріпленими до обода опорами. 2 UA 76159 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
Назва патенту англійськоюUnit for making granulated feeds
Автори англійськоюTkach Viktor Vasyliovych, Bratishko Viacheslav Viacheslavovych, Deshko Vitalii Ivanovych, Savenko Mykola Nychyporovych
Назва патенту російськоюУстройство для приготовления гранулированных кормов
Автори російськоюТкач Виктор Васильевич, Братишко Вячеслав Вячеславович, Дешко Виталий Иванович, Савенко Николай Никифорович
МПК / Мітки
МПК: A23K 1/20
Мітки: гранульованих, кормів, приготування, пристрій
